Сломался лоточек, ну чтож, придётся чинить.
сканируем и конвертируем
2. Режем пополам, зеркалим и ровняем грани. В общем приводим в идеал.
3. Слайсерим
печатаем и сверяем с оригиналом
Всем привет, уважаемые)
Рискну впервые здесь похвастаться своей поделкой.
Окунувшись в 2020-м году в 3Д печать я, являющийся вахофагом, решил первым делом распечатать себе различных титанов (на то время они казались очень игрушечными, но восторга была куча). Со временем, когда прошарился, стал понимать, что все-таки следы полигонов - это плохо и решил с помощью Fusion 360 исправить это.
Так начался мой путь.

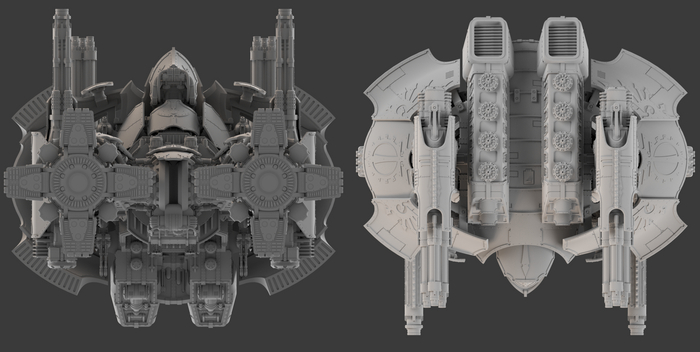

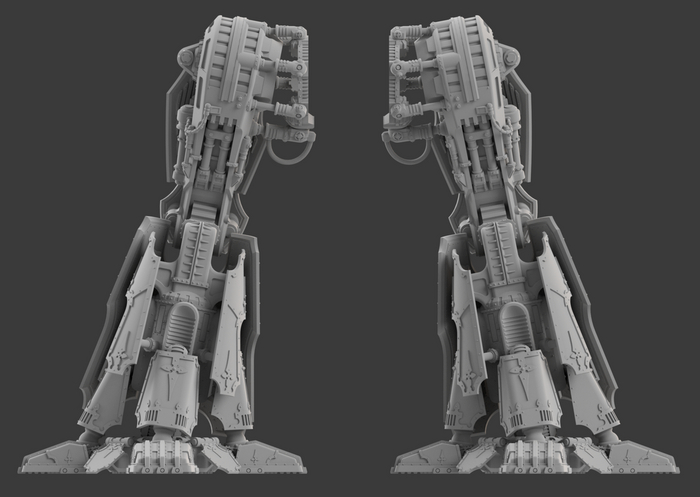

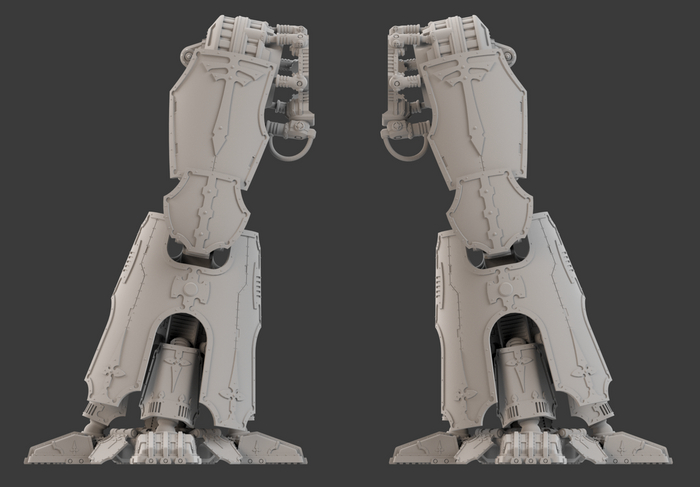

И добрался я-таки до титана класса Полководец...
На тот момент уже существовал оригинальный титан под 3Д печать и пак улучшений от моего коллеги. Однако данные модели не были полноценной копией титана - все же детали большинства узлов были упрощены или отличались.

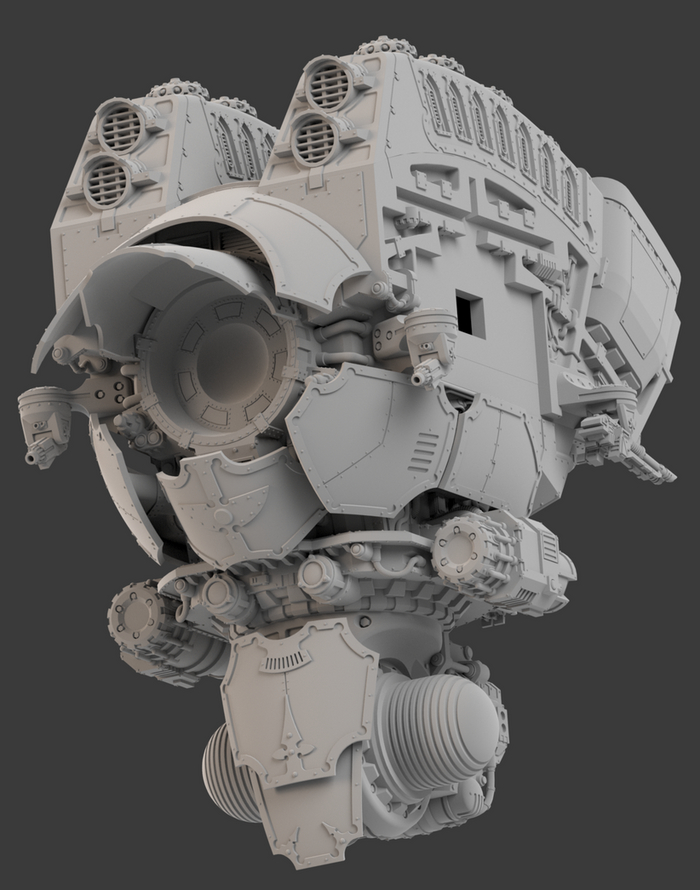

В один из осенних вечеров 2023 года я влез во Fusion и сделал, для себя, улучшенное плечо с возможностью двигать в разные стороны, и дальше как в тумане...
Очнувшись примерно через полгода работы, я-таки одолел эту грозную машину.

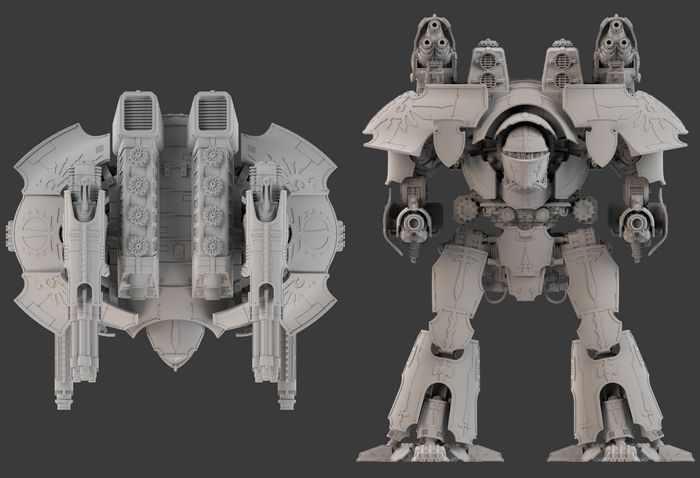

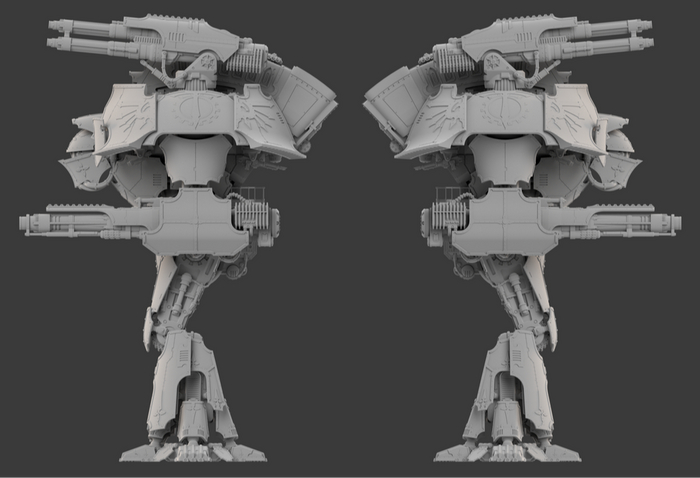

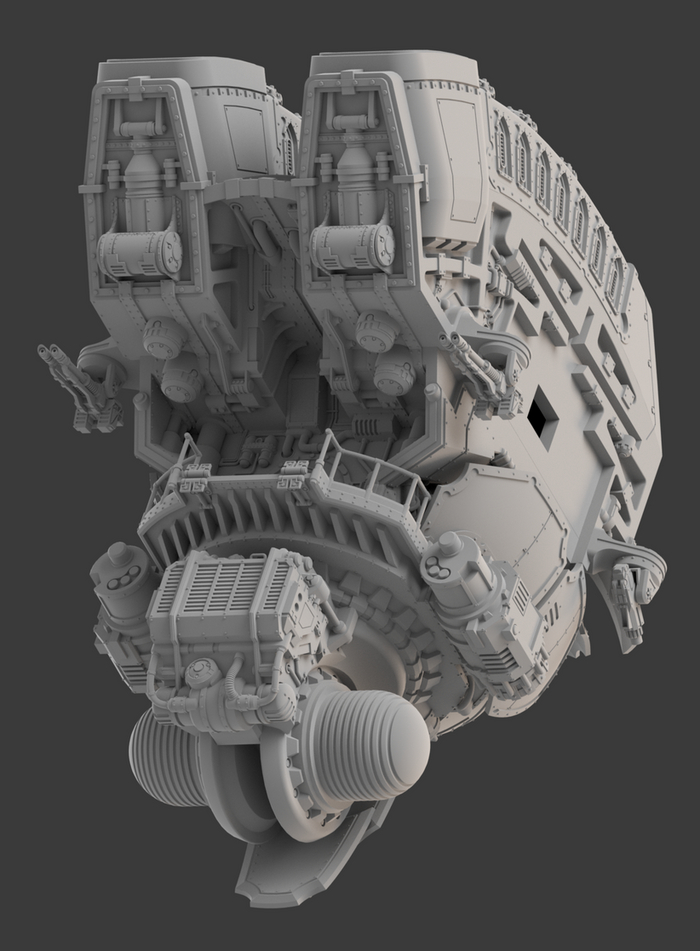

На текущий момент представляю вам мой итог работы.
Итак, поехали:
Хотите узнать больше? Милости прошу на мой Бусти:
https://boosty.to/oh_my_godable
Спасибо за внимание!
Если вам понравится, то у меня есть еще кое-что интересное на эту тему. И не только из титанов)
Вы хотели равенства? Получите-распишитесь: современная женщина мастерски жонглирует феминизмом и традициями, как циркач с окровавленными ножами. Зачем выбирать, когда можно всё и сразу?
1. «Сильная независимая» с подписью «Оплати мой ужин»
Забудьте про «или-или». Сегодня модно требовать равную зарплату, но в ресторане делать глаза «я же девочка». Патриархат? Нет, это гибридный двигатель отношений: выхлопные газы феминизма смешиваются с бензином мужских кошельков. Идеально для тех, кто хочет карьеру — но без ущерба для инстаграмных букетов.
2. «Традиции — это же так романтично!» (выборочно)
Хотите кольцо с бриллиантом? Это «уважение к ритуалам». Предложите ей мыть посуду — услышите лекцию о гендерных стереотипах. Неотрадиционализм — это когда ты обязан быть добытчиком, но «мамины внуки» — уже не твоя тема. Сказка про Золушку 2.0: ты — принц с ипотекой, она — феминистка в хрустальных тапочках.
3. «Свобода — это когда он платит, а я решаю»
Фишка в том, чтобы сохранить власть через амнезию. «Ты же мужчина» — звучит, как пароль к его кредитке. Но попробуй напомнить, что «мужчина» раньше имел право голоса в семье — тебя закидают хештегами #токсичность. Современный договор: ты финансируешь её самореализацию, а она великодушно позволяет тебе существовать.
4. Поп-культура: учебник по двойным стандартам
Сериалы учат: будь Бейонсе на работе, но в постели — беспомощной нимфеткой. Ромкомы — это наркотик: сначала внушают, что ты заслуживаешь принца, потом — что принц заслуживает тебя бесплатно. А если он возмутится — виноват «хрупкий мачизм».
5. Мужчины? Это те, кто «слился» в условиях эволюции
Они теперь «адаптируются» — то есть молча копят на её курсы йоги в Бали, пока она пишет посты о «токсичной мужественности». Их выбор: играть в лотерею «я тебе не кошелёк» или стать мемом «обиженного мальчика». Свобода выбора? Только для одной стороны.
Итог: Гениально или цинично?
«Фьюжн» — не предательство идеалов, а квинтэссенция капитализма: максимизация прибыли при минимальных издержках. Зачем свергать патриархат, если можно его апгрейдить? Платишь за её независимость — получаешь бонусом фразу: «Ты же не против, что я феминистка?».
P.S. А что мужчины? Они или смирятся, или начнут копить на робота-подругу. Батарейки обходятся дешевле фьюжн-драмы. Не так ли?
Старики! Помните была традиция — «пятничное моё»? Может возродим?
Для ЛЛ: ссылки на бесплатную раздачу у меня в телеге: Skyworker’s Workshop
Замоделил ещё одну коробку. В этот раз без кодовых замков. Но с кнопкой!
Габариты 90*85*85мм. Скейлить не пробовал, но сборка без винтов, поэтому можете попытаться. Не, винты там есть! Но они печатные. Из доп. элементов — Вам потребуется канцелярская резинка, и всё.
Печатается без поддержек, собирается без инструмента.
Чтобы могли разглядеть все детали вот пара скринов из Fusion 360:
Печатал Hips и Petg, просто потому что они у меня есть. А вообще можно хоть на фотополимернике. Но зазоры я подбирал под FDM печать.
Люфты в крышке можно скомпенсировать, при сборке не затягивайте боковой винт, выберите люфт, а потом затяните.
Для Лиги Невнимательных: ссылка в начале поста. Модель платная, но есть промокод на 100% скидку.
Если кто-то хочет отблагодарить — прикрепляю плашку, но это не обязательно.
Нравятся мне всякие симуляторы и танковые не исключения. Сегодня расскажу как я делаю джойстик оператора-наводчика танка для таких симуляторов как Steel Beasts и Gunner, HEAT, PC!
Цель проекта сделать доступный для самостоятельной сборки джойстик. По максимуму используя 3д принтер и подручные материалы.

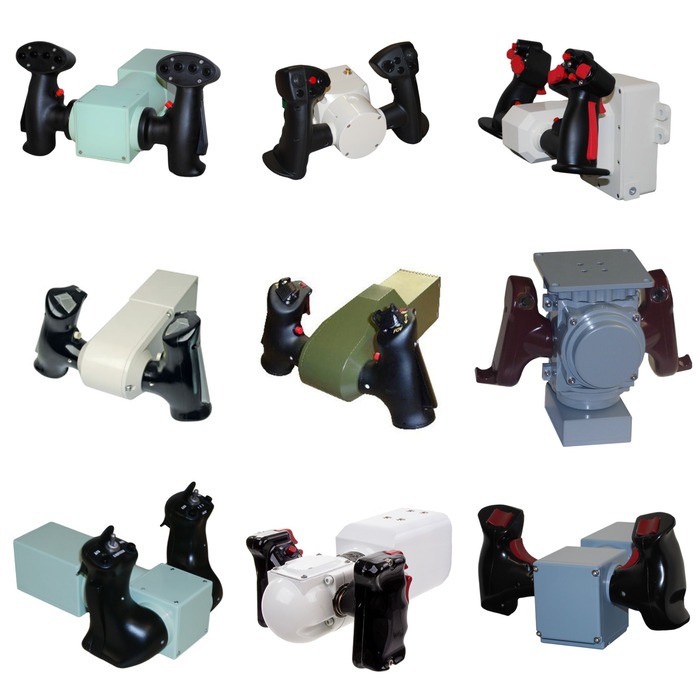

Собрав в интернете изображения джойстиков оператора-наводчика для различных танков и бронетехники. Вижу что у современных танков органы управления оператора-наводчика достаточно похожи. Отклонением рукоятей по двум осям выполняется наведение орудия на цель. Разумеется у различной техники рукояти сильно отличаются по своей форме и количеству кнопок и переключателей на них.
Мой же джойстик исходя из игровых нужд будет средне-универсальным с достаточным количеством кнопок и переключателей на ручках.

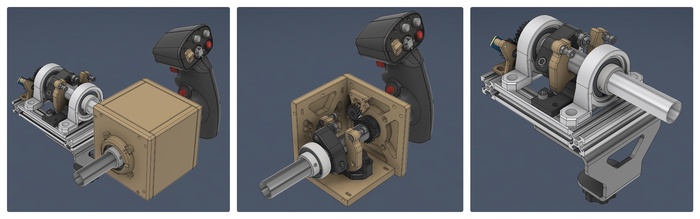

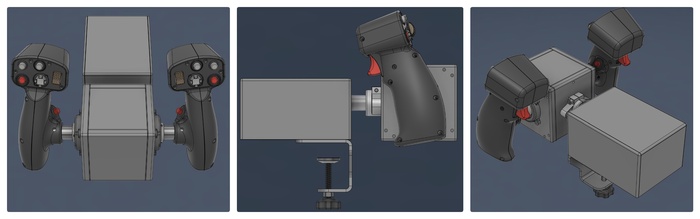

Сам джойстик состоит из нескольких основных частей, это основной корпус который крепится к столу. Поворотный корпус который соединяется с основным трубкой. Рукояти соединяющиеся с поворотным корпусом трубкой.
Основной корпус(база) изготовлен из алюминиевого профиля сечением 20*20мм и закрывается напечатанными панелями. На нем с низу закреплена струбцина для крепления к столу. С верху крепятся подшипники в корпусе через которые проходит алюминиевая трубка диаметром 20мм. Механизм возврата оси в центр и узел с магнитным датчиком для определения положения оси.

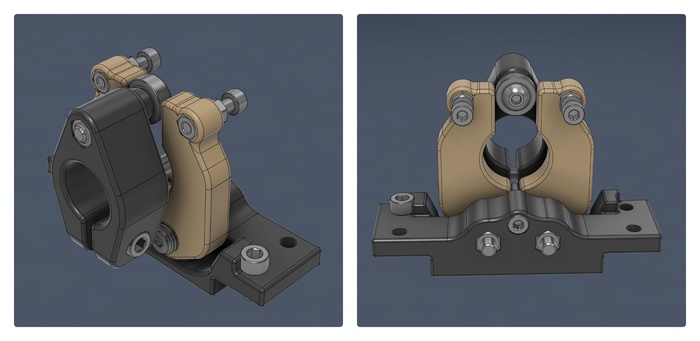

Механизм возврата в центр клещевого типа, отклоняя эксцентрик мы отодвигаем один рычаг тем самым растягиваем пружину. Второй рычаг остается на месте из-за стопорного винта расположенного по центру. Таким образом отклонив рукояти и затем отпустив их, механизм вернёт их в свое центрально положение.

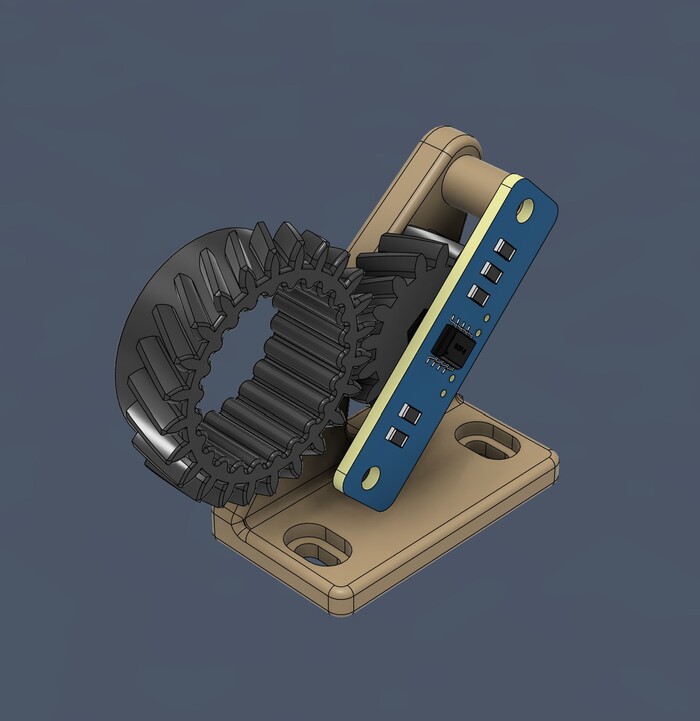

Положение осей считывается магнитным датчиком TLE5011. На трубе устанавливается ведущая шестерня, которая передает вращение на ведомую. В ведомой установлен магнит, при повороте которого считывается изменение магнитного поля датчиком.

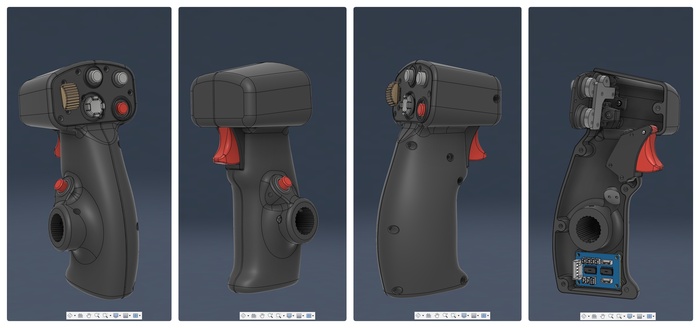

Самое сложное во всем этом проекте было смоделировать рукояти. Которые должны получиться эргономичными и функциональными. После долгих мучений я наконец то получил то что хотел.

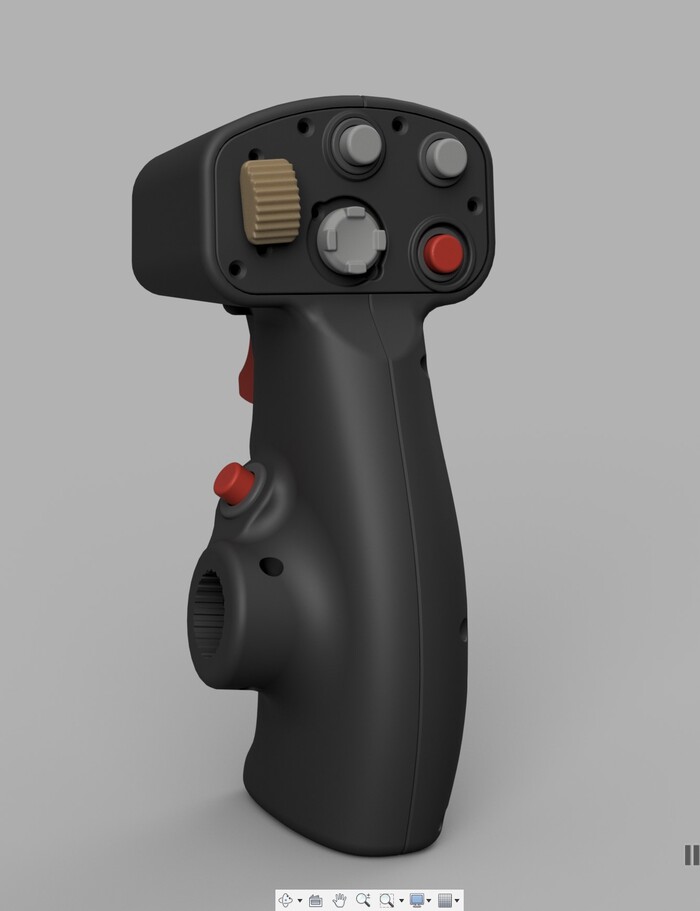

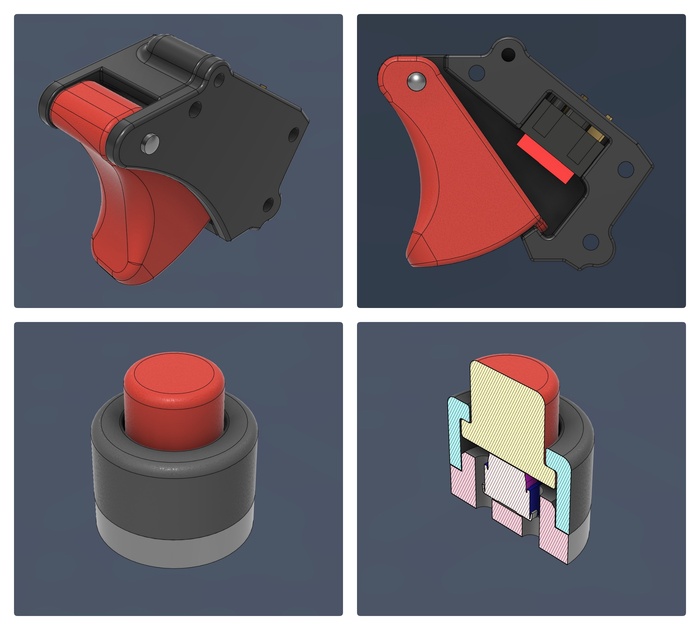

На ручке расположены различные кнопки, хатка, переключатель и гашетка. Внутри располагается печатная платка со сдвиговыми регистрами 74HC165 к которым эти кнопки и подключаются.

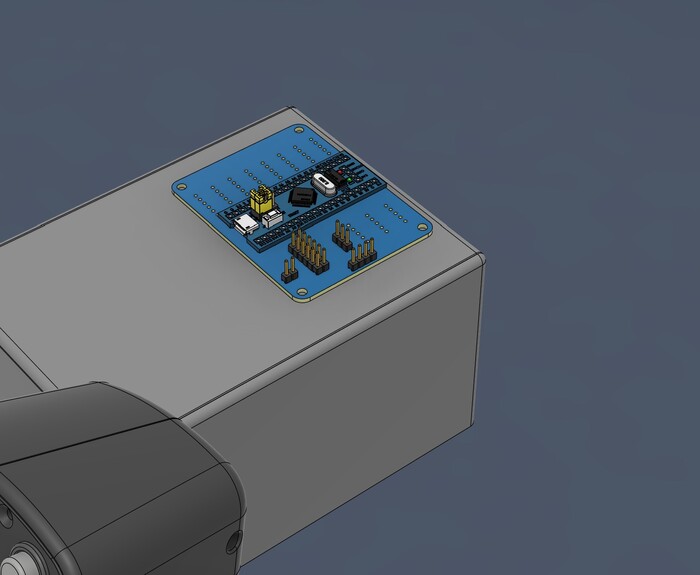

Всё это будет подключаться к контроллеру на базе STM32F103C8. На основном корпусе будет крепиться коробочка с ним.
На сегодня это мой самый серьезный проект, печать и сборка уже идет полным ходом. До окончательной сборки и теста остается уже совсем немного времени.
Изготовил новый контейнер. За основу взял Neo Cryptex(моя телега). Изменил дизайн. Добавил ручку и шторку, закрывающую лимбы.
Моделил во Fusion 360, как и всегда.
Ёмкость состоит из нескольких элементов.
Высота регулируется в слайсере. Можно сделать контейнер любой длины, насколько позволяет принтер.
Код задаётся при сборке.
Анимация сборки:
Общий вид:
Всех приглашаю в мою телегу: Skyworker’s Workshop
Там я публикую промокоды на 100% скидку на свои модели. И делюсь разными штуками по теме 3д печати.
Всем бобра!
Сейчас нахожусь на финальном этапе изготовления ещё одного игрушечного пистолета NERF. Подготовил анимацию разборки, и работы механизма.
Примечателен тем, что работает на резинках. В конструкции вообще не используются пружины.
Имеет съёмный магазин на 5 патронов.
И свою, уникальную подачу пули в ствол.
Стреляет стандартными пулями NERF.
Файлы STL будут позже, когда закончу все этапы.
Пока произведён только опытный образец. Обвесы будут другие.
ТГ канал, где выкладываю свои модели.
Всем бобра!

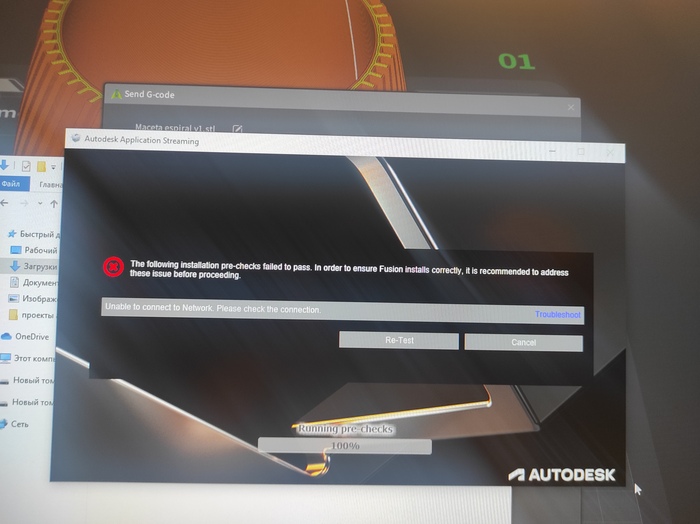

Собрал новый комп, и хотел установить фьюжн, но теперь сайт автодеска не пускает русских, и при установке вылетает данная ошибка.
Брандмауэр отключал, не помогло.
П. С. Скачал от Касперского бесплатный впн, помог.
