Этот способ соединения имеет массу преимуществ, о которых я бы хотел рассказать.
Сразу оговорюсь, что использую исключительно данный метод на протяжении более 5 лет. Wago 221 использую лишь для непосредственного подключения светильников. Итак, поехали.
Преимущества.
1. Получаем качественное и не требующее обслуживания соединение. Уверен, что никто не вскрывает у себя дома потолок/стену/пол для того, чтобы проверить, в каком состоянии находится соединение. Если уж и вскрывают, то при возникшей аварии.
2. Возможность осуществить качественное соединение при заведении СИПа в АВ. (Думаю, что практически все электрики видели оплавленные АВ с заведённым в них СИПом.) Для этого необходимо:
- наконечник штифтовой алюминиевый НША 25-15 от EKF (Артикул nsha-25-15)
- кварцевазелиновая паста (кварц разрушает окисную плёнку, а вазелин предотвращает возникновение коррозии).
Недавно появились новые алюмо-медные наконечники от КВТ (НШАМ), но пока не нашёл, где их можно приобрести.
3. В среднем, время сборки распаячной коробки (зачистка, опрессовка, термоусадочная трубка/изолента) составляет 10 минут.
4. Не требуется наличие электричества.
5. Более безопасно для мастера, чем пайка/сварка.
6. Возможность получения некачественного соединения у новичка гораздо ниже, чем при пайке или сварке, которые требуют умения.
7. Гильзы гораздо дешевле, чем клеммы Wago.
8. Достаточно большая площадь контакта.
9. Гильза обжимается равномерно.
10. Высокая механическая прочность соединения.
Недостатки.
1. Конфигурацию соединения можно изменить лишь отрезав его.
2. Стоимость гидравлического пресса от 3000 до 5000 рублей. (К слову, мне с ним не везёт. Пользуюсь ПГРс-70 и меняю/ремонтирую его чаще, чем раз в год.)
3. Тяжело на протяжении длительного времени держать пресс, собирая распаячные коробки на потолке. Усталость начинает появляться примерно после 8-9 коробки.
4. Невозможность осуществить соединение в труднодоступных местах. Скажем, нарастить короткий провод в подрозетнике, когда отделка уже завершена, а электрики были ну очень экономными.
Также, хочу отметить, что при соединении с использованием кабеля по ТУ, жилы часто отламываются при попытке уложить в распаячную коробку, чего никогда не было при соединении с использованием кабеля по ГОСТу.
Выполнение опрессовки.
1. Правильное соотношение гильзы и матриц. Если гильза 6, то и матрицы должны быть 6, но никак не 4, как советуют некоторые на форумах, дескать, «соединение получится крепче».
2. При опрессовке СИПа необходимо помнить, что размер матриц для обжима алюминиевых наконечников/гильз должен быть на размер больше. (если СИП 16, то матрица 25)
3. Провода должны находиться в гильзе параллельно. Если их скрутить, то некоторые провода могут сильно деформироваться в процессе опрессовки.
4. Опрессовку следует прекратить после смыкания губок во избежание поломки инструмента.
5. Гильза обязательно должна быть плотно забита жилами. У меня сложились определённые стандарты наполнения гильз для наиболее встречающихся комбинаций, которыми хочу поделиться:
- гильза 4 ГМЛ: 3 провода сечением 1,5
- гильза 6 ГМЛ-П: 3 провода сечением 1,5 и один 2,5;
- гильза 6 ГМЛ: 4 провода сечением 1,5 и один 2,5;
- гильза 10 ГМЛ: 5 проводов сечением 2,5.
6. Желательно покупать гильзы КВТ, так как гильзы от других производителей имеют различные размеры, что весьма раздражает во время монтажа. Недавно ошибочно заказал гильзы от ОЦМ (на фото справа) и просто ужаснулся. Все разной длины, а фаски не сняты по краям:
7. Используйте именно гидравлический пресс, так как опрессовка шестигранными матрицами качественнее, нежели клиновидными: получается более прочное механическое соединение, а также вероятность повреждения жил гораздо ниже.

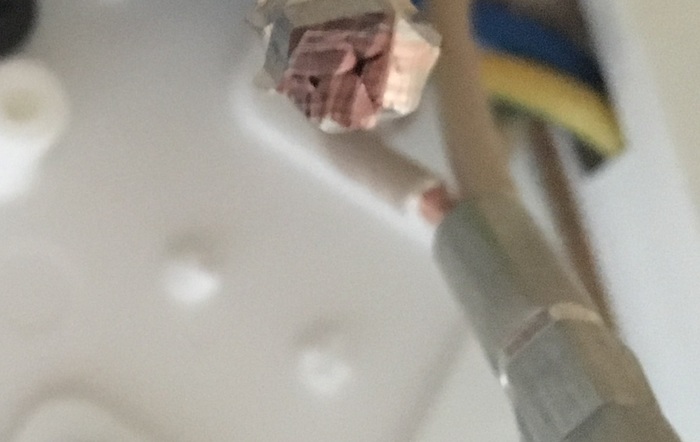

На фото пример соединения. Извиняюсь за качество, но, надеюсь, что видно, как жилы немного деформировались и плотно прилегают друг к другу.
Осуществляйте качественные соединения вне зависимости от того, сколько времени на это потребуется, даже если это не Ваша постоянная работа, а попросту шабашка.
