В свободное время увлекаюсь радиолюбительством. В основном пайкой различных устройств и приспособ по найденным схемам. Например такой. Схема простенького усилителя для электретного микрофона:

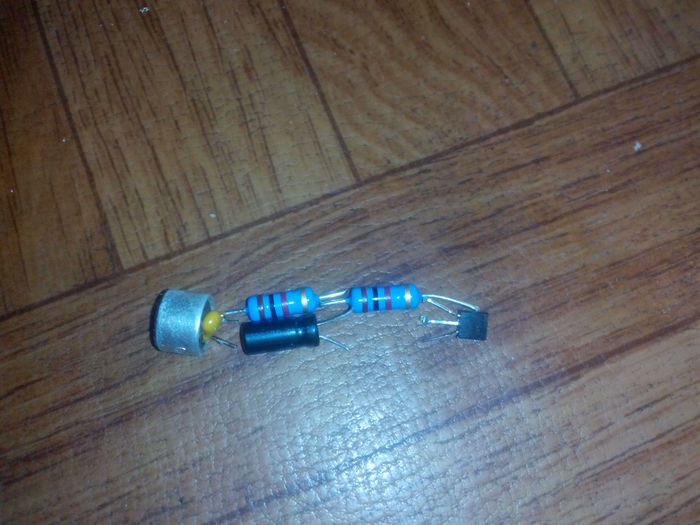

Требуемые компоненты:

- Сам электретный микрофон

- Керамический(дисковый) конденсатор на 100-300 пФ

- Два резистора на 1 кОм

- Ещё один резистор от 0 до 1 кОм

- Электролитический конденсатор на 47 мкФ любой свыше 5 В

- Маломощный NPN транзистор BC547(наш аналог КТ3102)

- Штекер 3,5 Jack

- Пара метров провода(можно и микрофонного кабеля)

- Корпус, в который мы это всё будем запихивать

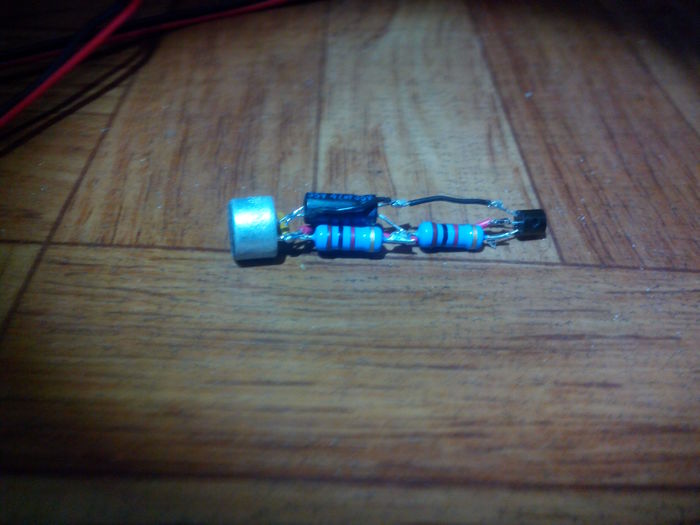

Сначала спаял всё это для проверки работоспособности схемы:

Работоспособно, но уродливо. И третий резистор(здоровенный переменник) не пригодился. Можно сделать гораздо компактнее и интереснее.

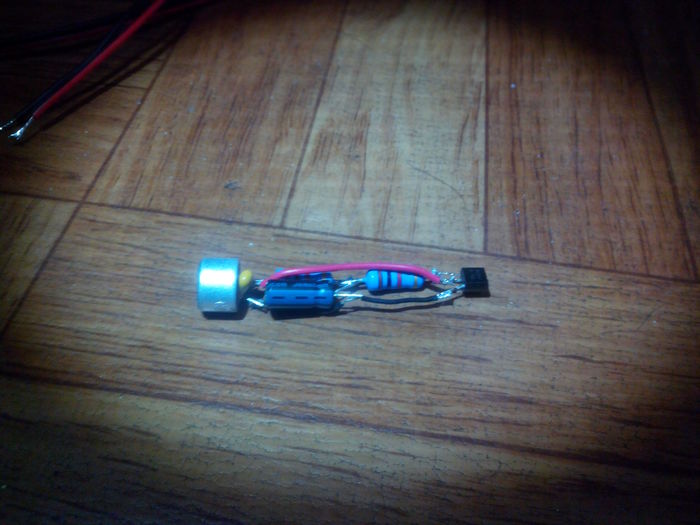

Распаиваем, подрезаем выводы, примеряем, выбрасываем лишнее, паяем максимально компактно

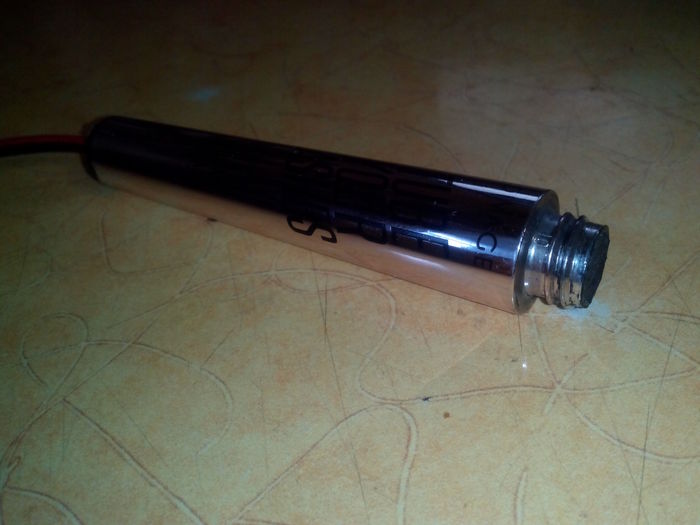

Готовим, подрезаем и рассверливаем будущий корпус. Я отобрал у девушки тубус с засохшей тушью, рассверлил и промыл.

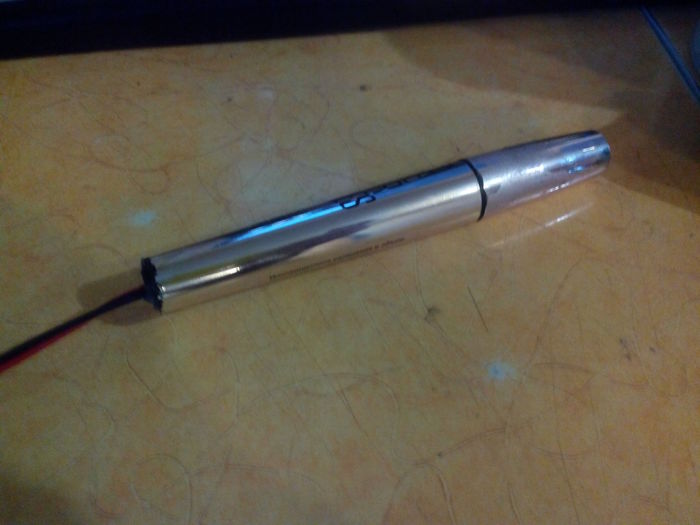

Даже закрывается

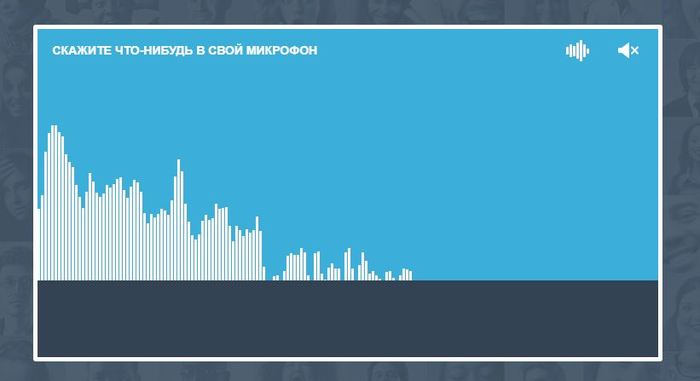

Тест

Усиление не самое сильное, но теперь не нужно "проглатывать" микрофон, чтобы вас было слышно на записи.

Будут ли вам интересны подобные посты?

Здравствуйте,

Некоторое время делаю студийные микрофоны по схеме RODE NT1-A, хотел бы с вами поделиться тем что получается.

Сначала заказываем микрофоны, от них мы возьмем корпус, и капсюли, я беру капсюли с мембранами с двух сторон что бы получить дальше режимы работы Омни Кардиоиду и Восьмерку, это превращает наш будущий микрофон из NT1-A практически в NT2-A.

На JLCPCB денег нет по этому делаю платы сам, я их делаю на чпу станке потому, что он у меня есть.

Распаиваем все детали по схеме и крепим все в корпус.

Микрофон получается на 2х платах, одна плата это Усилитель, вторая - полляризация +60V на переднюю мембрану -60 на заднюю для получения восьмерки, что бы получить круг надо замкнуть обе мембраны на +60.

Капсюли я заказывал у разных продавцов, по этому и Звук у них немного разный.

От первого АЧХ

https://drive.google.com/file/d/19JXAPpaIVDPkc17S87m5Uh7zn5U...

https://drive.google.com/file/d/1ildn9HMD2tfnJRstxNTfuNgZkKb...

Первое песнопение было ужасно, решил перезаписать)

Самодельный микрофон Rode

Дорогой ламповый микрофон Se Electronic Z5600II

https://drive.google.com/file/d/1hNFPOsQlxeZyV0oBZU9eMDdUaOs...

Петь не умею так что простите.

Следующий буду делать по схеме Neumann U87, если кому то интересно - обязательно здесь напишу, вот кстати заготовочка.

Мой первый пост, с удовольствием прочту ваши замечания и исправлюсь)

Идея появилась тогда, когда племянник показал мне фото микрофона Quadcast. Дизайн понравился, а вот ценник в 12к деревянных не очень) И приходит в голову гениальная мысль - не можешь купить — сделай сам.

Главную сложность представляло то, что в оригинале корпус состоит из цельной трубки, в которой много шестиугольных отверстий. Сделать так я бы никак не смог, поэтому решил сделать отверстия круглыми, а корпус составным из двух трубок - одна цельная, вторая с отверстиями. Эта была первая версия микрофона, расписывать как я её делал нет никакого смысла, просто добавлю фото этого ужаса :)

Трубка с отверстиями - бывшая расчёска

Вдруг я вспомнил о такой чудестной вещи, как 3D печать. Стал искать модельку этого микрофона, но или плохо искал, или в свободном доступе такого нет. Ну не беда, нас не напугаешь. Открываем автокад, качаем фото микрофона, вставляем и чертим по фото, чтобы сохранить оригинальные пропорции. Снять размеры с оригинала, к сожалению, не довелось, поэтому руководствовался видеообзорами с ютуба. Решил сделать диаметр 50 мм. Пара часов черчения и 3D моделирования моделька готова.

В оригинальном микрофоне нижняя часть микрофона - ручка регулятора громкости. Мне показалось, что можно обойтись без этого и громкость отрегулировать в настройках винды. Поэтому в моей версии нижняя часть-просто заглушка.

Импортирую детальки в stl и отправляю человеку на печать. Через некоторое время забираю эту красоту

Центральная трубка и подставка PLA, всё остальное ABS. Пробегаюсь наждачкой, убираю мелкие косяки, делаю предварительную сборку иииии.... Косяк номер 1: крышечки не входят в трубку, я делал всё размер в размер, а надо было уменьшить части крышек, входящие в трубку на 1 мм. И следом косяк номер 2: в трубке микрофона забыл сделать отверстия под винты паука, но тут паяльник на минимальной температуре спас положение.

Синяя резинка в пауке была позаимствована из капюшона старой куртки

И ещё, ухо крепления внешнего кольца паука имеет слишком малый вылет и бабышка винта, закрепляющего паук на подставке проходит менее чем в миллиметре от внешнего кольца. Ещё чуть-чуть и винт невозможно было бы затянуть.

После корпус был окрашен с балончика в чёрный матоввый цвет.

Далее электронная часть. Оригинал подключается к ПК с помощью USB, а также имеет сенсорную кнопку Mute, которая помимо мута ещё отключает подсветку.

У меня же было две мысли, либо использовать просто микрофонный капсюль и и гнездо под 3.5 мм джек и вставлять микрофон в микрофонный вход, либо заморочиться и реализовать подключение по USB. Решил идти по сложному пути, посидел в интернетах в поисках самодельных usb микрофонов и наткнулся на ютуб-канал ElectroHobby. Изучил, заказал на Али всё необходимое, а именно: микроконтроллер stm32f103c8t6 и микрофонный модуль MAX9814, парочка сенсорных кнопок TTP223 у меня уже была. Эта кнопка имеет красный светодиод, что уже упрощает реализацию подсветки, а так же она умеет работать в режиме с фиксацией и без. Чтоб был режим с фиксацией необходимо замкнуть перемычку на плате кнопки капелькой припоя.

Залил прошивку, подключил так, чтобы кнопка давала питание на микрофонный модуль. На микрофонном модуле ножку gain замкнул на vcc, тем самым выставил минимальную чувствительность. Шумов стало заметно меньше, а громкость голоса уменьшилась незначительно.

Всё работает, за что я благодарен каналу ElectroHobby, ибо сам я в программировании полный 0, сам бы сделать USB микрофон не смог бы.

Далее финальная сборка и самый главный костыль, который мне до сих пор не даёт покоя. Оригинал имеет miniUSB разъём, корпус я спроектировал так же с отверстием для miniUSB (и снова не угадал с размером, подгонял паяльником)). Так вот, на корпусе miniUSB, а на микроконтроллере microUSB. Тот самый костыль это, так сказать, переходник. На одном конце провода microUSB папа, который будет вставляться в контроллер, на другом конце miniUSB мама, которая будет закреплена на корпусе микрофона.Как по мне, максимально стрёмное, но рабочее решение.

После пары часов ковыряний и произнесений магических матерных заклинаний, повышающих навык крафта, получаем эту красоту

Синяя резинка была заменена на красную. Её я купил в ближайшем магазине тканей. Красный поролон на самом деле не красный, а обычный, просто я на него дунул красной краской.

А вот так работает подветочка

Итого, примерно за 1000 рублей получился неплохой микрофон. Конечно, можно было добавить пару сотен и купить что-нибудь прикольное заводское, но тут весь кайф в том, что сделал это сам)

Если кому будет интересно, могу приложить автокад и/или stl файл

Если Вы дочитали всё это, то я очень благодарен, жду вопросы и замечания в комментариях :)

Баянометр ругается, но там посты про вышивку и программирование.

P.S. ссылочка на архив с автокадовским файлом и с stl модельками. https://drive.google.com/file/d/1RnEnclTtpZi-DxhY70wWy3f61kE...

Доброго времени суток всем!

Примерно год назад я сделал для себя микрофон. Нужно было бюджетное решение для записи голоса с вменяемым качеством. Порывшись в интернете наткнулся на схему микрофона с предусилителем от Hi-Dev

Схема довольно простая, не требует каких-либо редких деталей и работает сразу после сборки...

На сайте проекта были герберы платы, но решил немного изменить, уменьшить плату и подогнать под дип (оригинал полностью на смд). По-быстрому сделал плату лутом, прям поверхностным монтажом накидал детали, подключил, настроил усиление (подстроечным резистором) и не мог нарадоваться хорошим, а главное, чистым звуком! Мне лично после обычной гарнитуры прям понравилось качество! Не спорю, может и можно найти бюджетное готовое решение в Китае, а может и у нас, но для меня так же было важно знать, что оно было сделано своими руками...

Ну и не было бы этого поста, если бы не поступил заказ от одного знакомого, с которым часто засидаем в одной онлайн игре. Уж очень ему понравился мой микрофончик ;)
К содалению фото моего экземпляра "при себе" нет, но если кому надо, могу позже скинуть... Короче, раз уж поступил мне заказ, было обговорено, что сроки не напрягают, а по этому, буду заказывать платы в Китае. Ну и интересно стало мне, будет ли интересно кому узнать, как оно всё делаться будет? От разводки платы по схеме, до финального тестирования?
