Здесь самый настоящий подземный лабиринт. Огромный комплекс бывшей шахтной позиции ядерных ракет Р-16У 567-го ракетного полка⁠⁠

Сегодня мы расскажем про огромный заброшенный подземный комплекс шахтных пусковых установок "Шексна-В" межконтинентальных баллистических ракет Р-16У 2-го ракетного дивизиона из состава 567-го ракетного полка РВСН, также известный как 23-я площадка и "Свободный-20".

До присоединения Забайкальского края к Дальневосточному федеральному округу это был единственный и самый большой на всём Дальнем Востоке такой ракетный комплекс.

Свою историю этот ракетный полк берёт с июня 1960 г., когда в г. Свободный Амурской области из частей 269-го танкового полка в составе 133-й ракетной бригады 57-го учебного артиллерийского полигона был сформирован 565-й ракетный полк в.ч. 34000 первого формирования под командованием подполковника А. Ф. Белякова.

В ходе переформирований в мае 1961 г. полк был передан созданной на основе 113-й РБр 27-й ракетной дивизии, которая вошла в состав 9-го отдельного ракетного корпуса.

К тому времени активно шло строительство двух дивизионов полка. Так 1-й дивизион БСП-21 был построен в наземном исполнении "Шексна-Н" на две пусковых установки и заступил на боевое дежурство в декабре 1962 г., а 2-й дивизион БСП-23 был построен в шахтном исполнении "Шексна-В" на три пусковых установки и заступил на боевое дежурство в декабре 1964 г.

По окончанию строительства боевых стартовых позиций в марте 1964 г. 2-й дивизион на БСП-23 в шахтном исполнении был исключён из состава 565-го РП и переформирован в самостоятельный полноценный 567-й ракетный полк в.ч. 68539.

А в 1968 г. уже 565-й РП передал свою БСП-21 в состав 567-го РП под командованием полковника Р. И. Нагайбакова, а сам 5 565-й РП был передислоцирован в Оренбургскую область в район посёлка Домбаровский, где был включён в состав 13-й ракетной дивизии и под командованием полковника В. Ф. Шрамко начал перевооружение на новые ракетные комплексы Р-36.

В 1977 г. 567-й ракетный полк был снят с боевого дежурства и расформирован, а впоследствии в рамках договоров ОСВ и СНВ боевые стартовые позиции были взорваны и полностью заброшены. Сам же военный городок полка впоследствии занял отдельный радиотехнический батальон ОсНаз в.ч. 63554, а впоследствии 318 отдельный радиотехнический полк ОсН, который дислоцировался там вплоть до середины 2010-х гг.

На вооружении полка стояли межконтинентальные баллистические ракеты 8К64У Р-16У в шахтных пусковых установках. Эта модифицированная ракета была разработана в КБ "Южное" и принята на вооружение в июле 1963 г. и простояла на вооружении Ракетных Войск Стратегического Назначения СССР вплоть до 1977 г.

Данная межконтинентальная баллистическая ракета была первой в СССР двухступенчатой ракетой, работающей на высококипящих компонентах топлива и имевшей автономную систему управления.

Эти МБР оснащались двумя типами специальных (ядерных) боевых частей. Так в оснащении тяжёлой моноблочной СБЧ мощностью 6 мегатонн, ракета могла преодолевать расстояния до 11000 км, а с лёгкой моноблочной СБЧ мощностью 3 мегатонны до 13000 км.

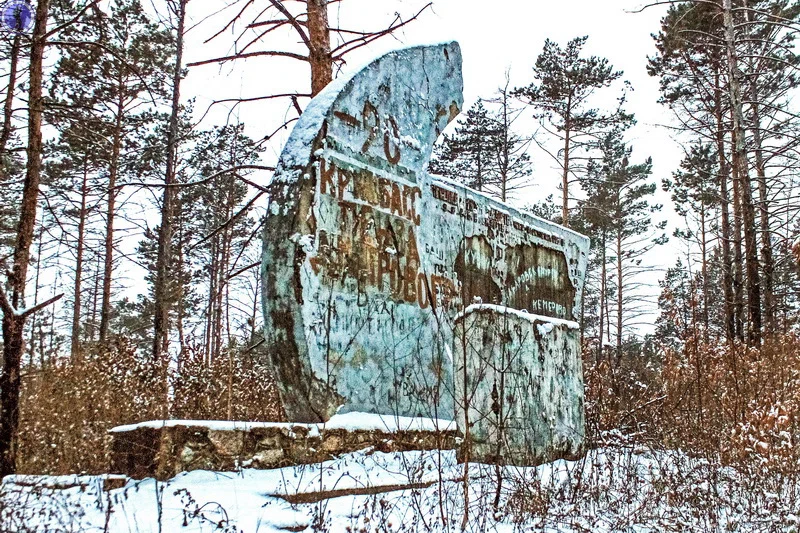

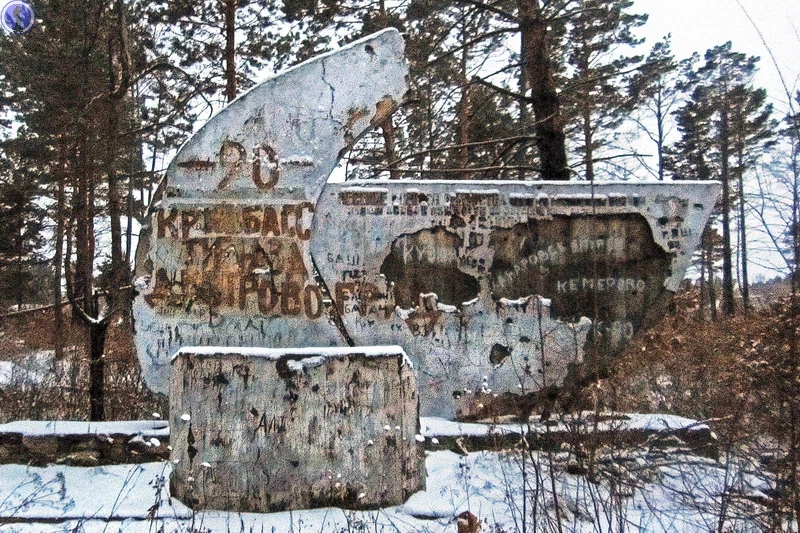

На подходе к позиции нас встречает старая трибуна со стелой, у плаца перед главным входом в командный пункт.

За прошедшие десятилетия она покрылась автографами дембелей из разных уголков бывшего СССР.

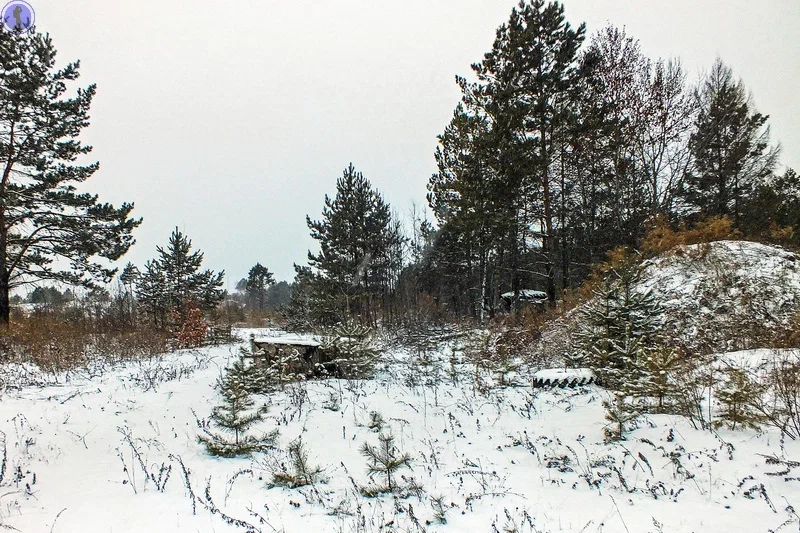

Но прежде чем мы спустимся под землю этого комплекса исполинских размеров, давайте пройдёмся по поверхности и посмотрим на взорванные шахты.

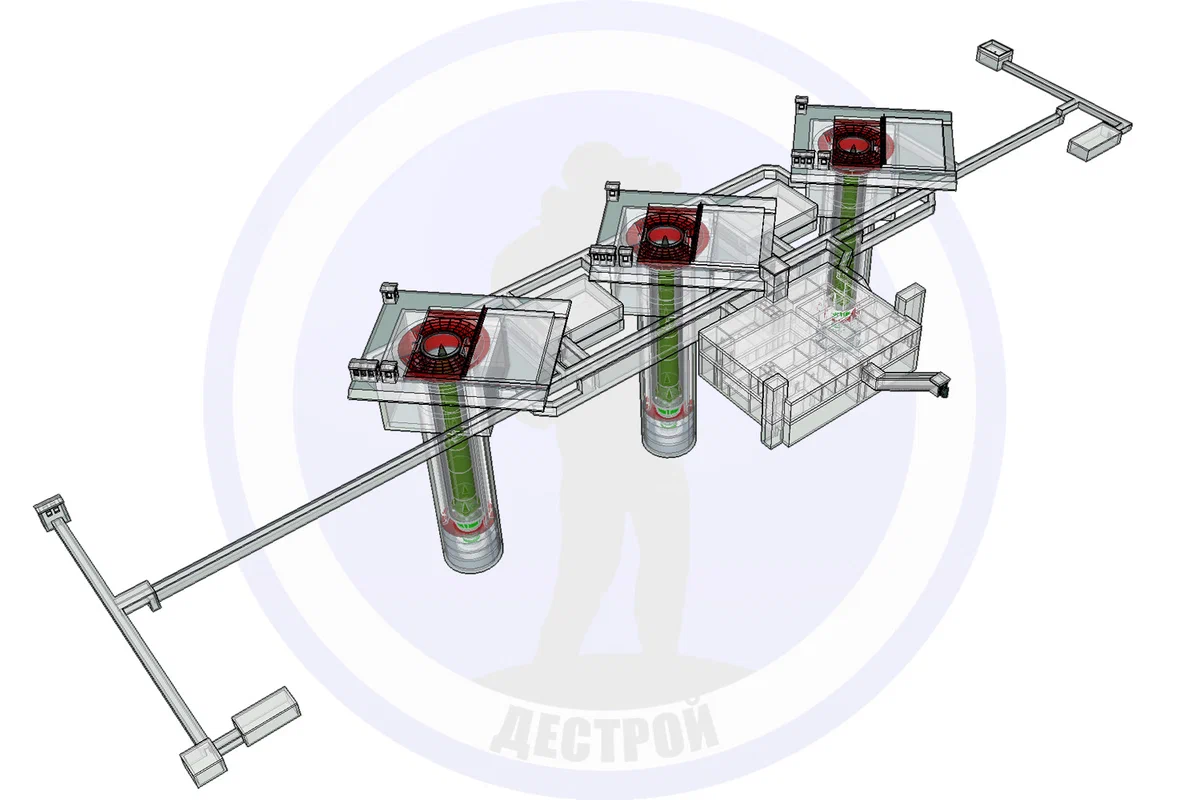

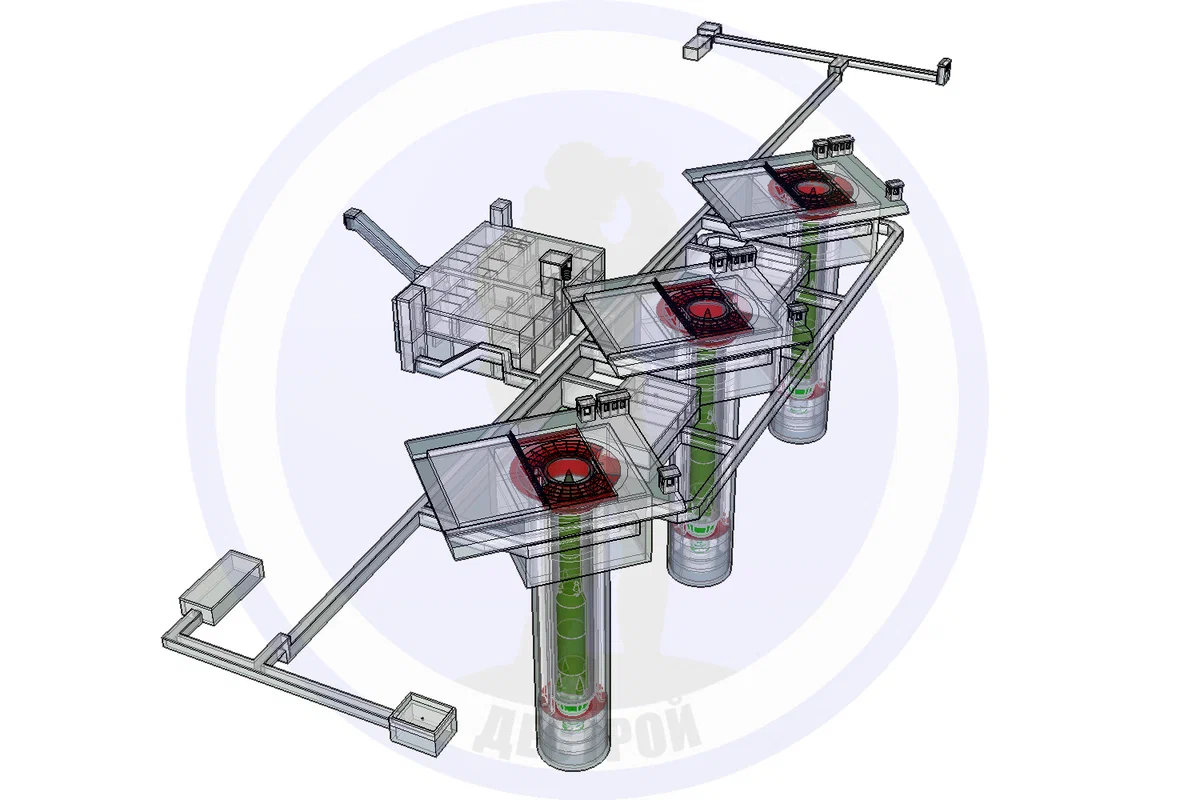

Так эта громадина выглядит схематично в 3D.

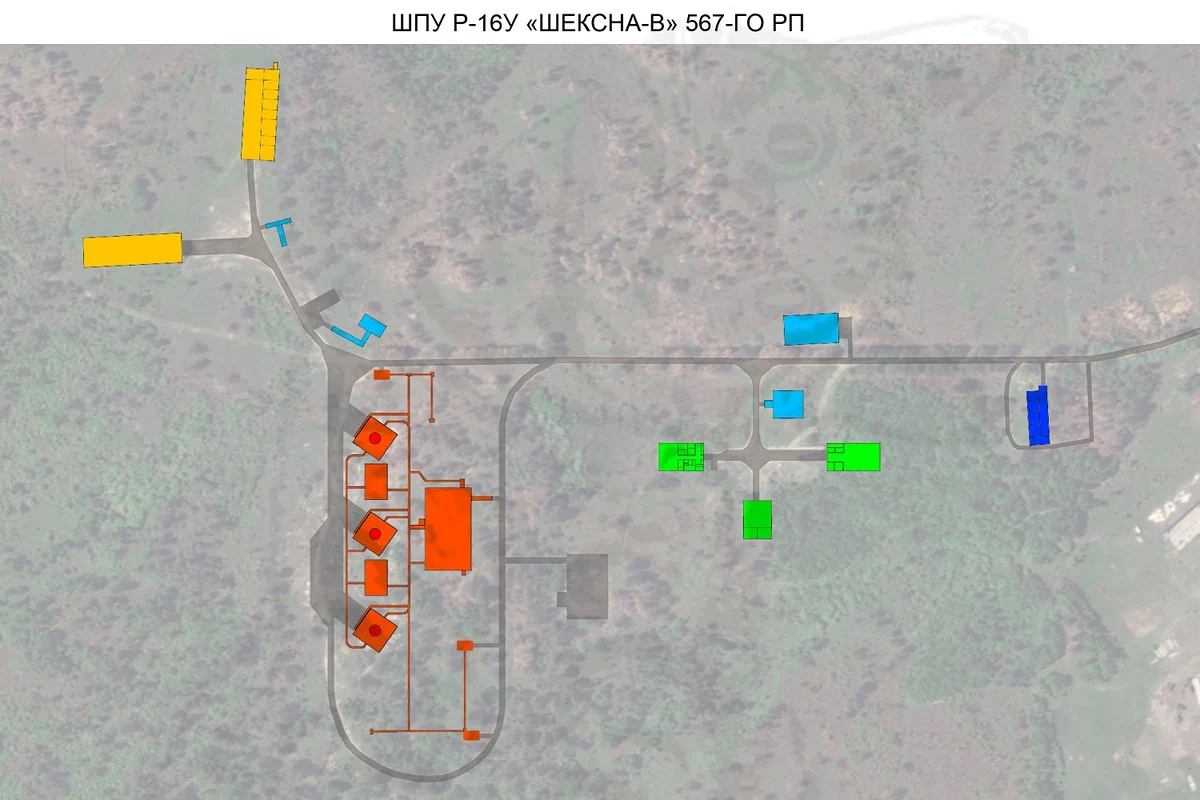

Сам подземный комплекс представлял собой три шахтных пусковых установки, двухэтажный командный пункт, сооружения для хранения компонентов ракетного топлива и градирни, окутанные двумя уровнями соединительных потерн-переходов.

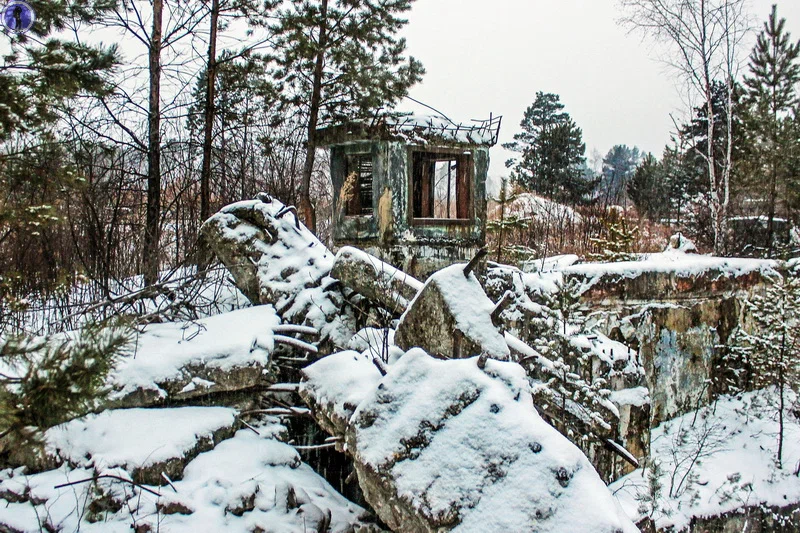

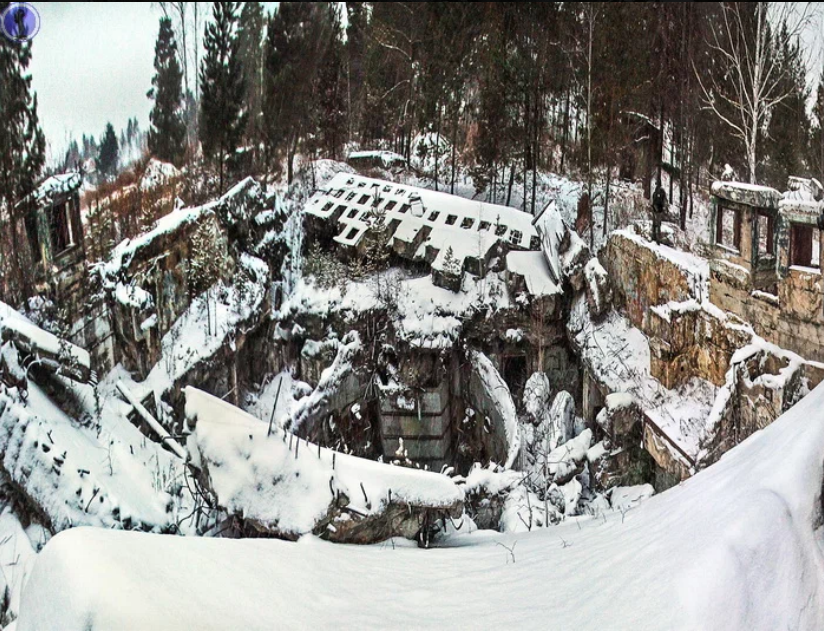

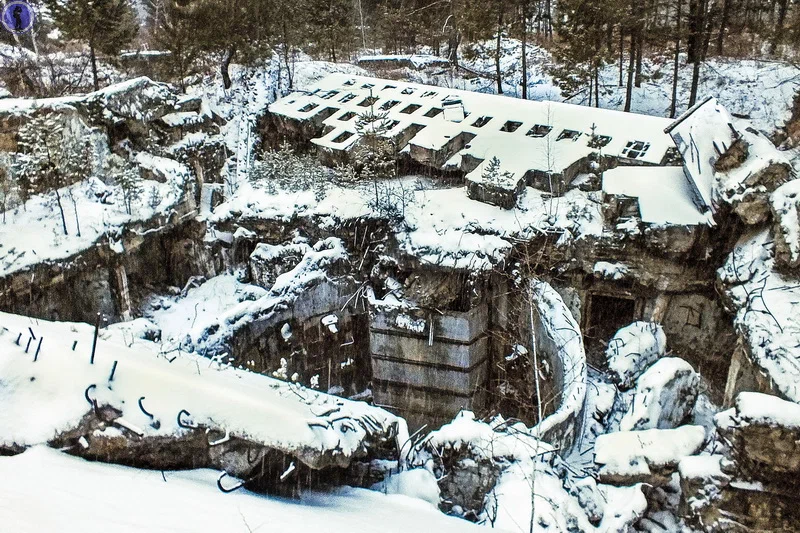

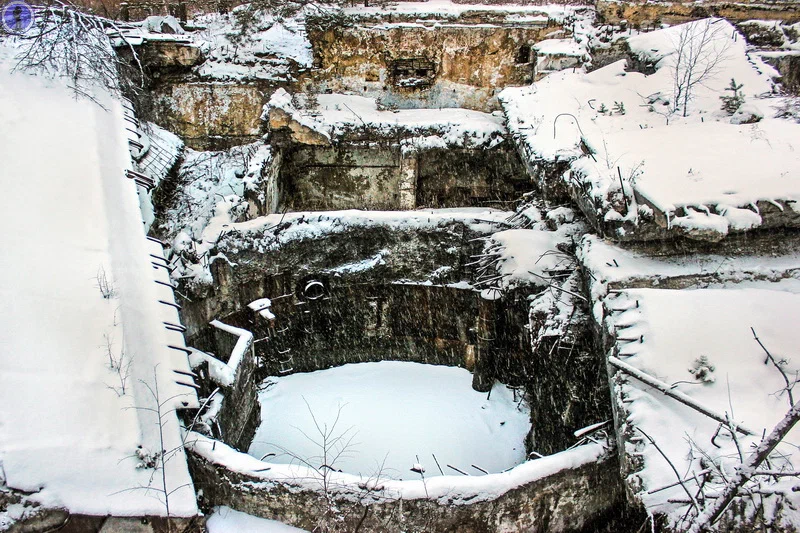

Подходим к первой взорванной ШПУ. Двухэтажный оголовок шахты разворотило взрывом и из железобетона во все стороны торчит ржавая арматура.

Вокруг также лежат пласты бывшего сдвижного защитного устройства оголовка. Проще говоря "крышки".

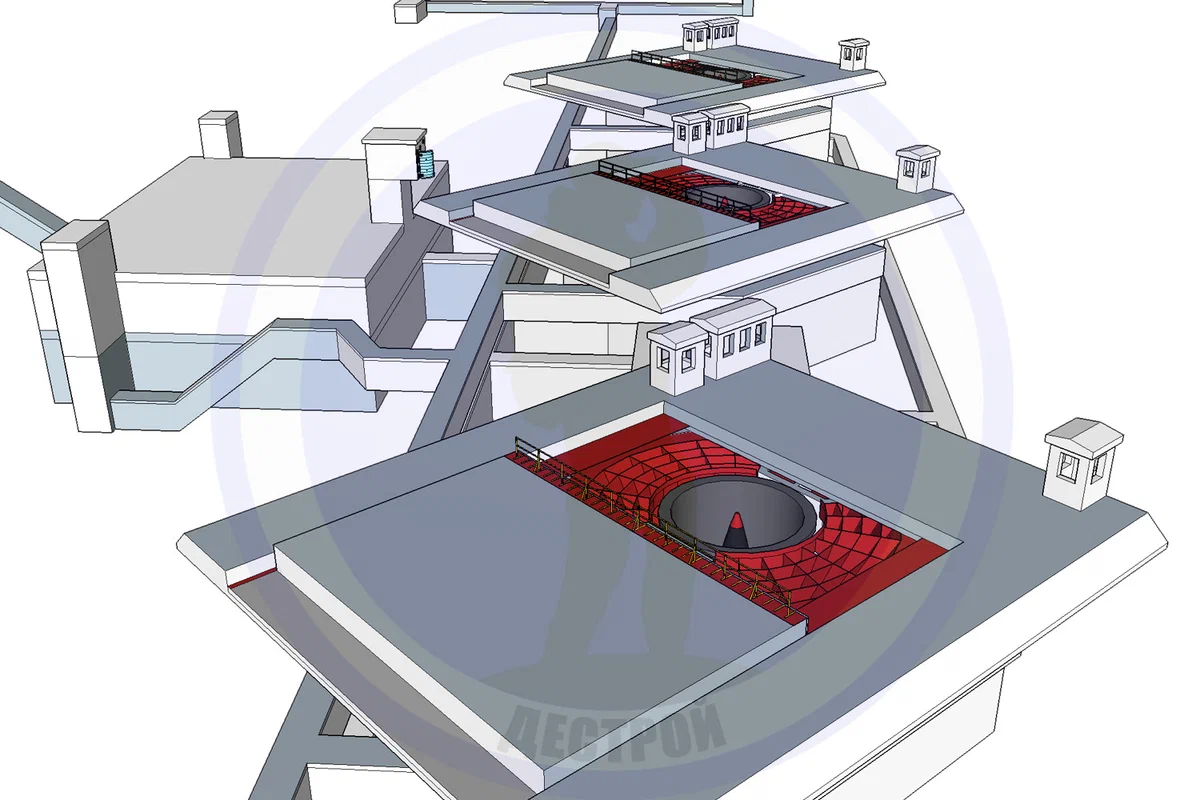

Приблизительно так эти оголовки шахт выглядели при жизни.

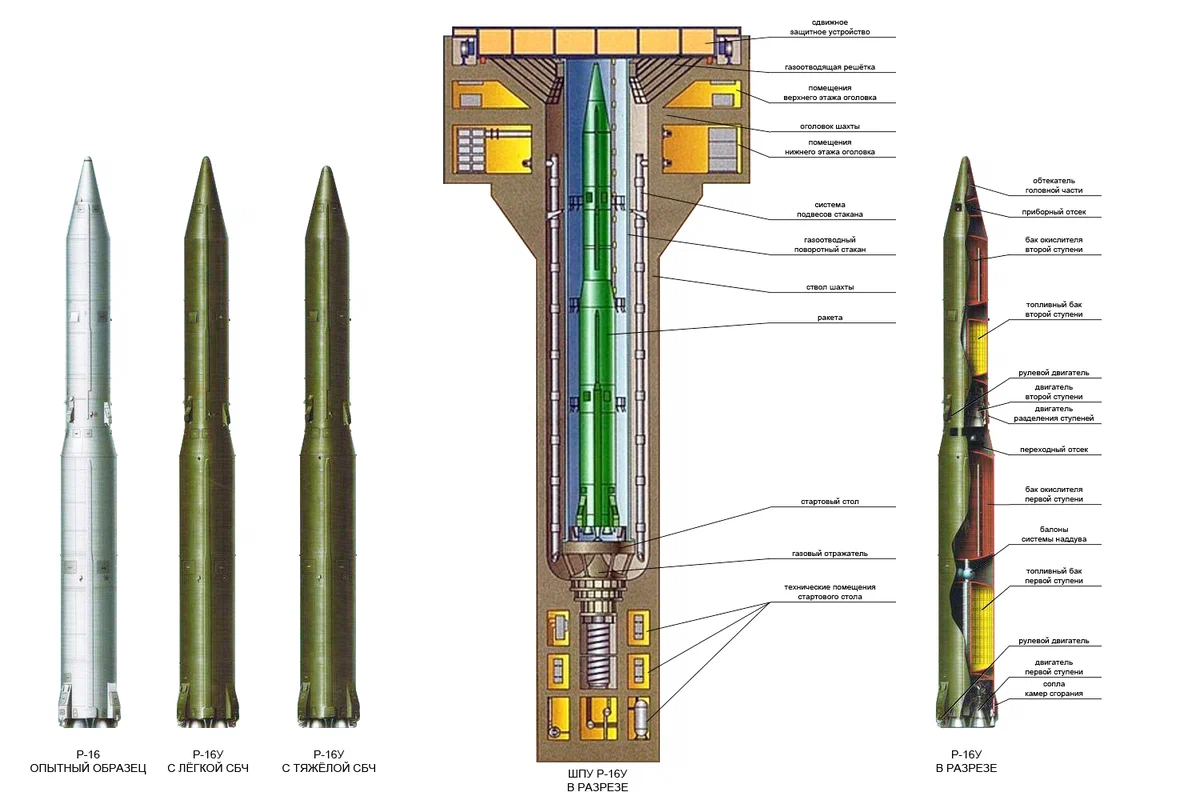

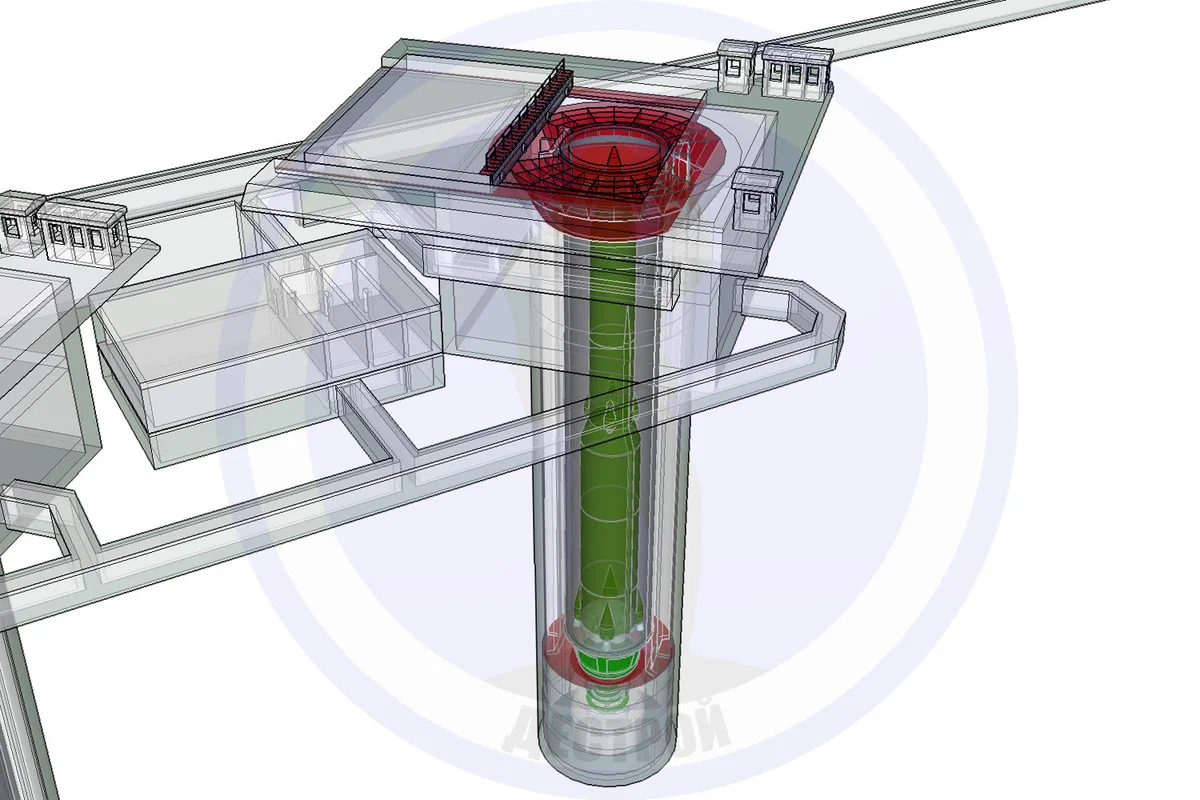

А так была устроена сама шахта. Под защитным устройством располагался ствол ШПУ с двухэтажным круговым оголовком. Внутри ствола на системе подвесов был закреплён поворотный газоотводный стакан с ракетой внутри, опирающейся на стартовый стол. Под газовым отражателем стартового стола располагалось ещё три этажа небольших технических помещений, а общая глубина каждой шахты составляла 43 метра.

Так выглядел процесс установки ракеты в шахту при помощи установщика. К слову на позицию ракету привозили по частям и стыковали ступени на установщике, а впоследствии их хранилища ремонтно-технической базы привозилась ядерная боевая часть и устанавливалась на ракету, после чего её уже загружали в ШПУ.

Известное фото с процессом установки Р-16У в ШПУ, найденное в интернете на множестве ресурсов, первоисточник которого установить не удалось.

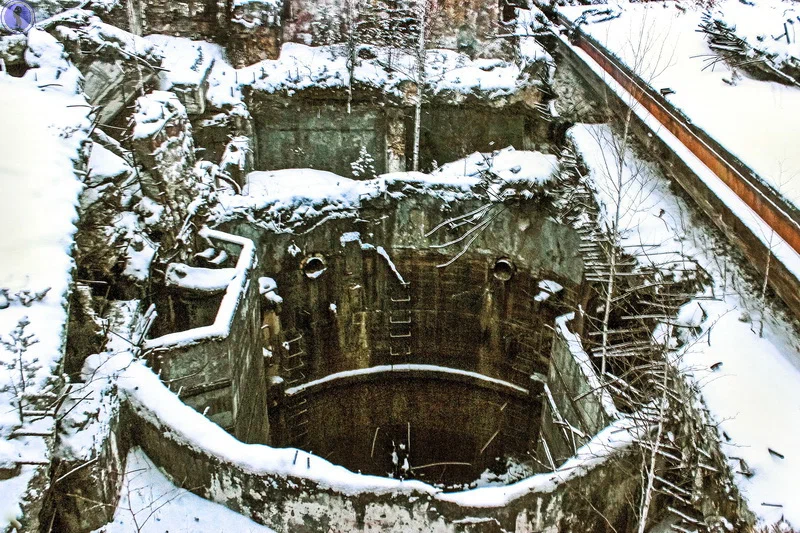

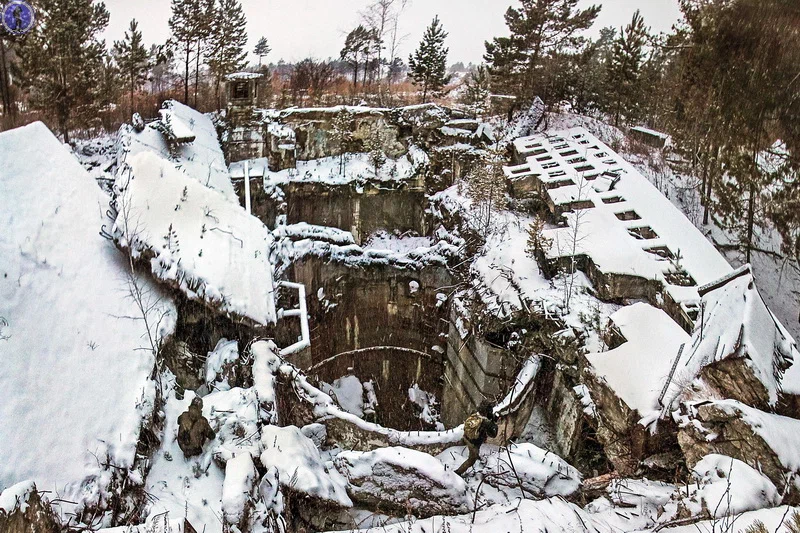

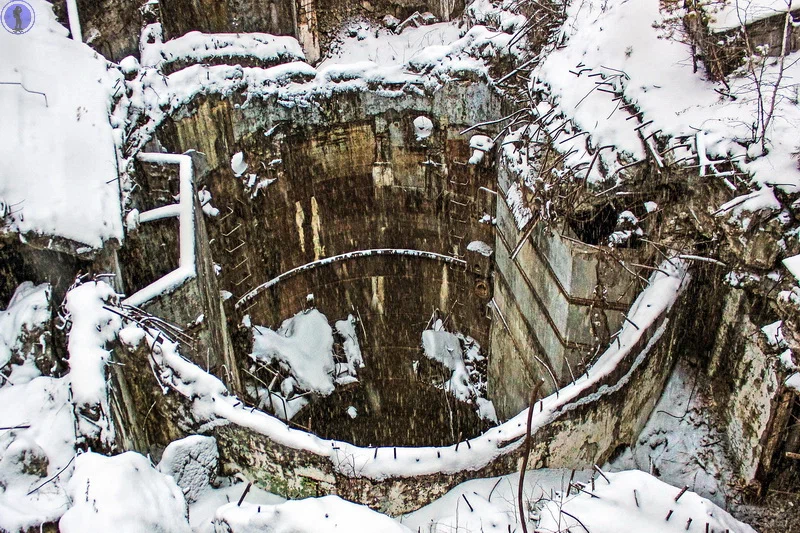

Давайте спустимся к стволу шахты.

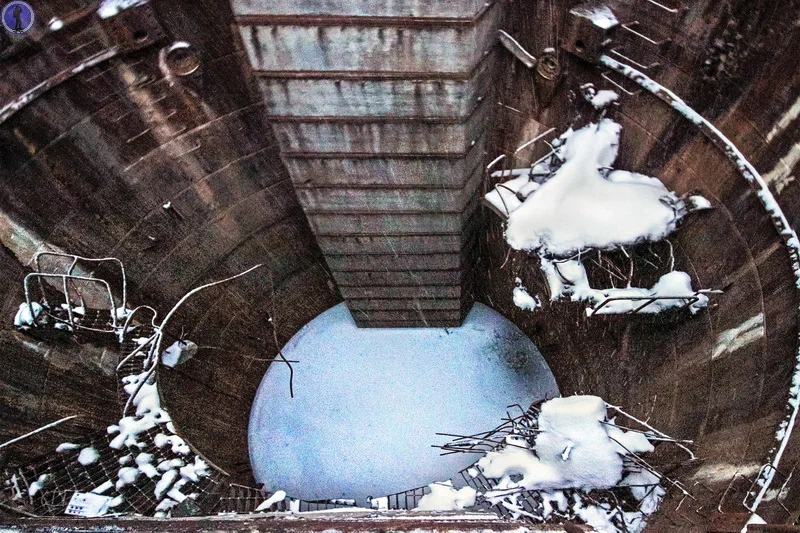

За прошедшие десятилетия её сильно затопило водой и всю глубину посмотреть не удастся. Лёд здесь кстати стоит вплоть до июля.

Вид на переходы в потерны из бывших этажей взорванного оголовка.

Направляемся дальше.

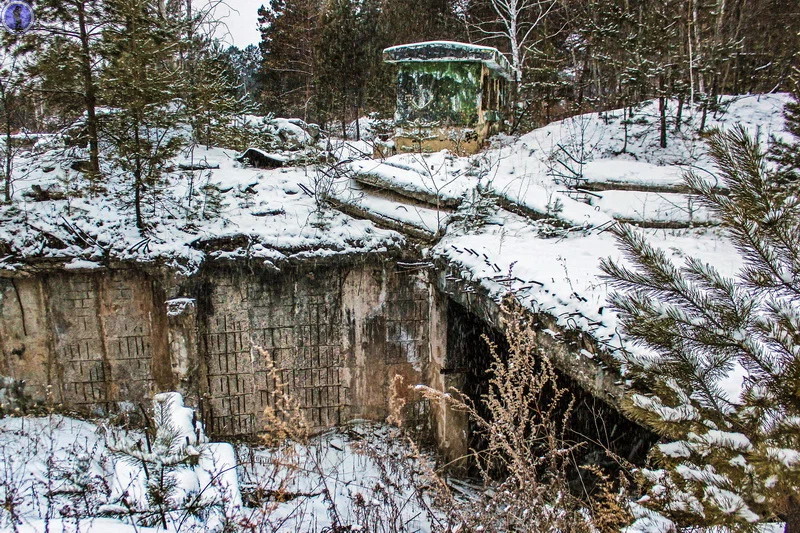

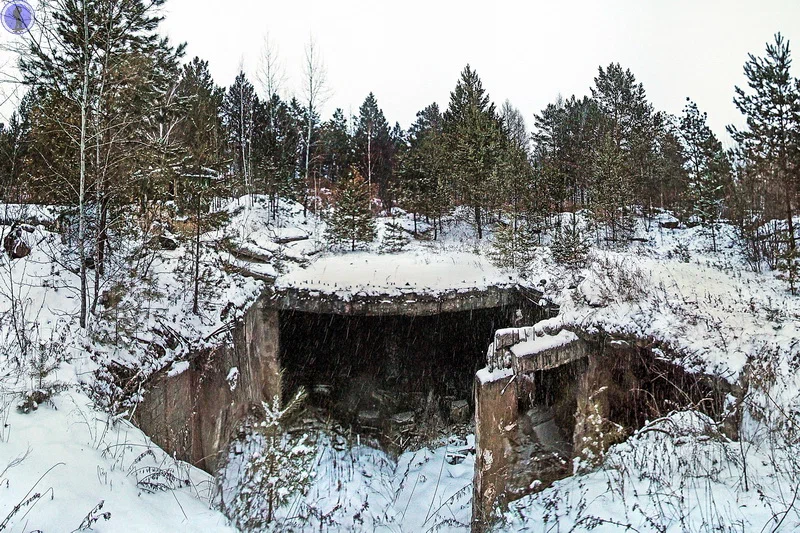

Т.к. эти ракеты находились в шахтах незаправленными, для их автоматической заправки между каждой парой ШПУ были расположены двухэтажные блоки хранилищ компонентов ракетного топлива, которые также были вскрыты и распилены. КРТ вещь очень опасная и поэтому ёмкости из них демонтировали повсеместно на подобных позициях ШПУ.

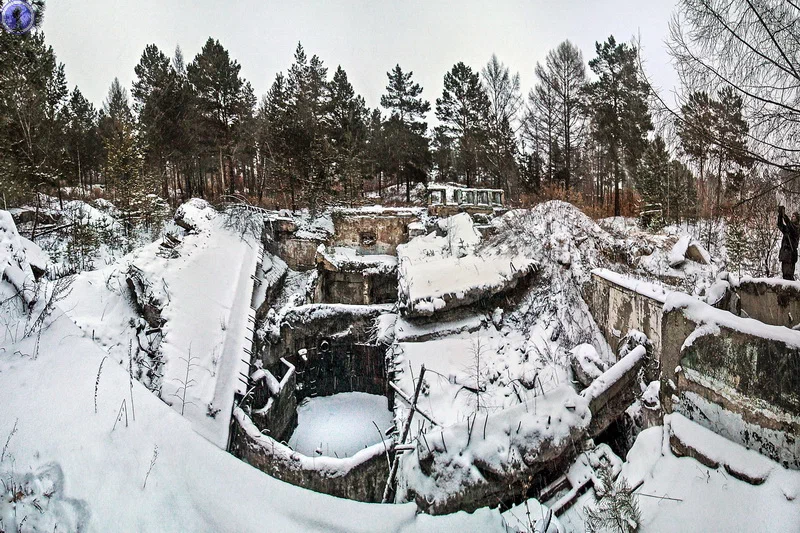

В 50 метрах от первой шахты располагалась вторая.

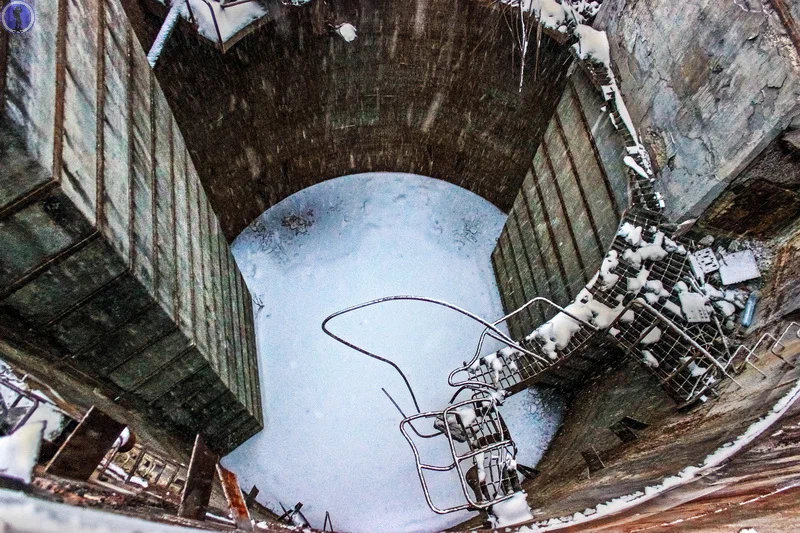

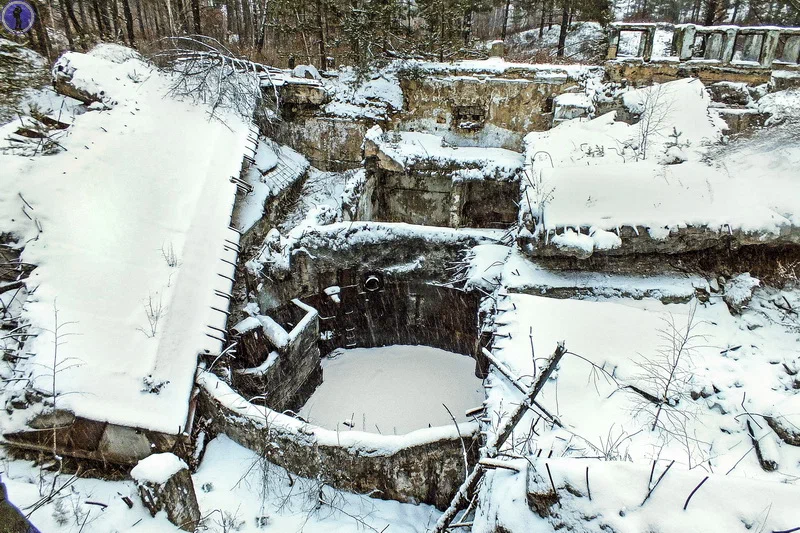

Также взорванная и сильно затопленная.

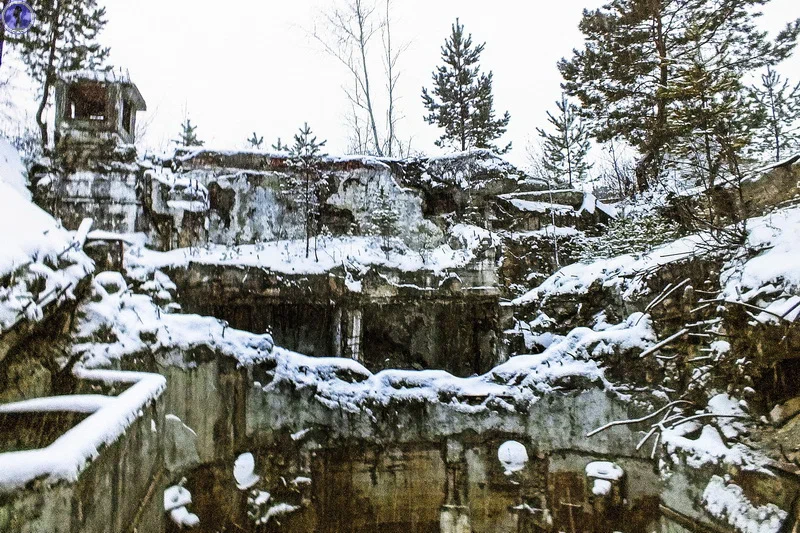

Для понимания размера, фото с нижнего этажа. Вокруг раскуроченного оголовка тут и там возвышаются грозди вентиляционных шахт.

Второй блок хранилищ компонентов ракетного топлива.

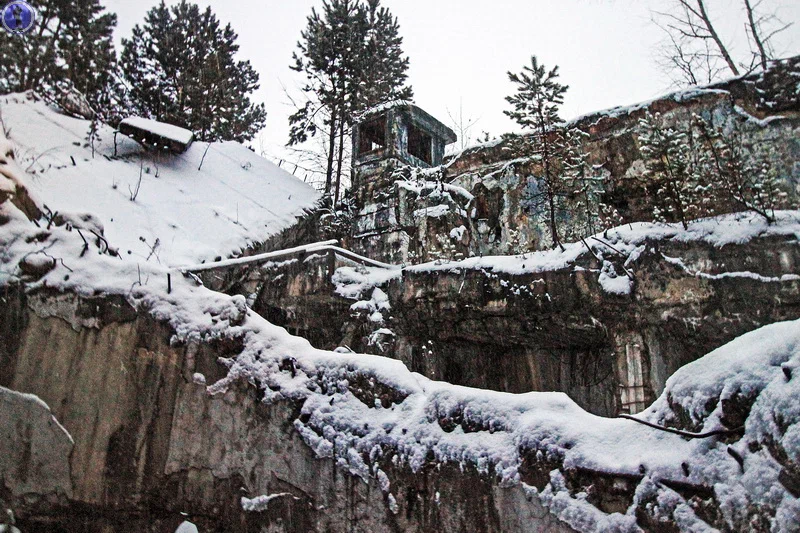

И ещё через 50 метров третья взорванная шахта.

Но она затоплена водой почти под самый верх. Кроме того уже вечерело и шёл сильный снегопад и снимки у нас вышли прямо скажем не очень.

Ну а теперь пройдём к входам в двухэтажный бункер командного пункта.

Продолжение следует...
