Электропривод на велосипед из шуруповерта.

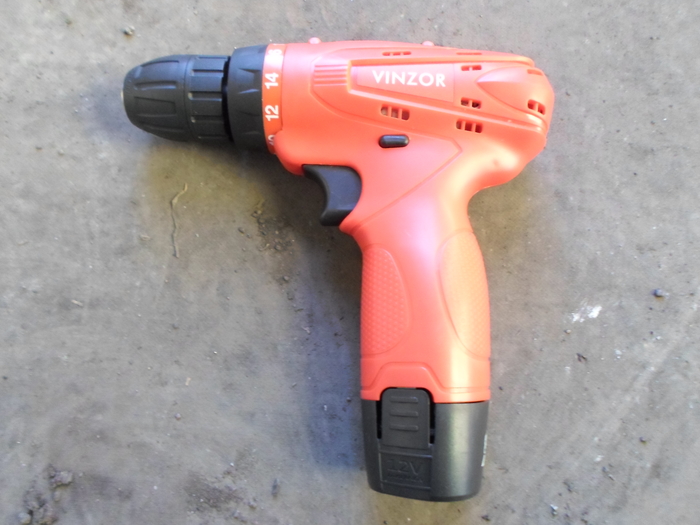

Привет,пикабушники.Хочу поделиться простой конструкцией электропривода на велосипед за основу которой взят аккумуляторный шуруповерт.
Эта конструкция будет использоваться периодически в качестве электродинамического тормоза рекуператора для торможения и последующего разгона велосипеда.Может применяться как дополнительная тяга при подъемах.
Шуруповерт разбирается и используется внутренняя часть с двигателем и редуктором.

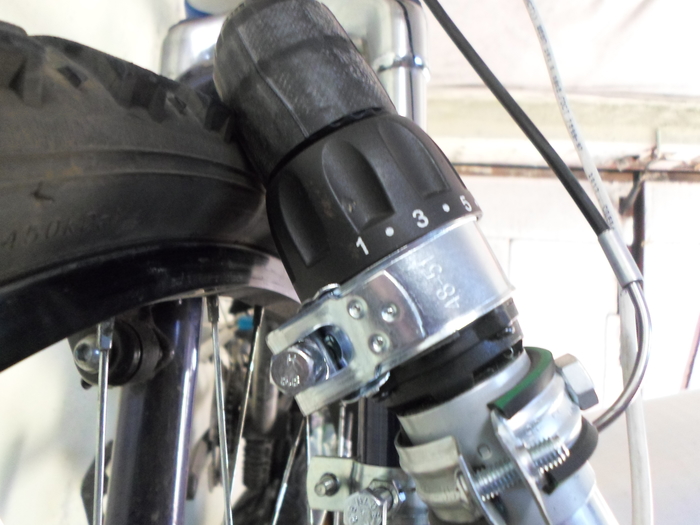

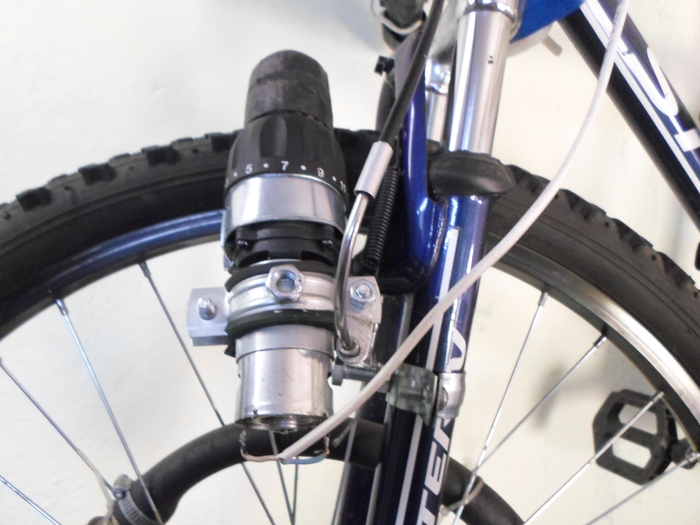

Корпус крепится с помощью силового хомута из магазина ,,Забей,, на штатный болт М6 к кронштейну переднего тормоза,который является осью для поворота и зацепления с колесом.Двигатель поджимается пружиной (разжимная тормозных колодок Жигулей)

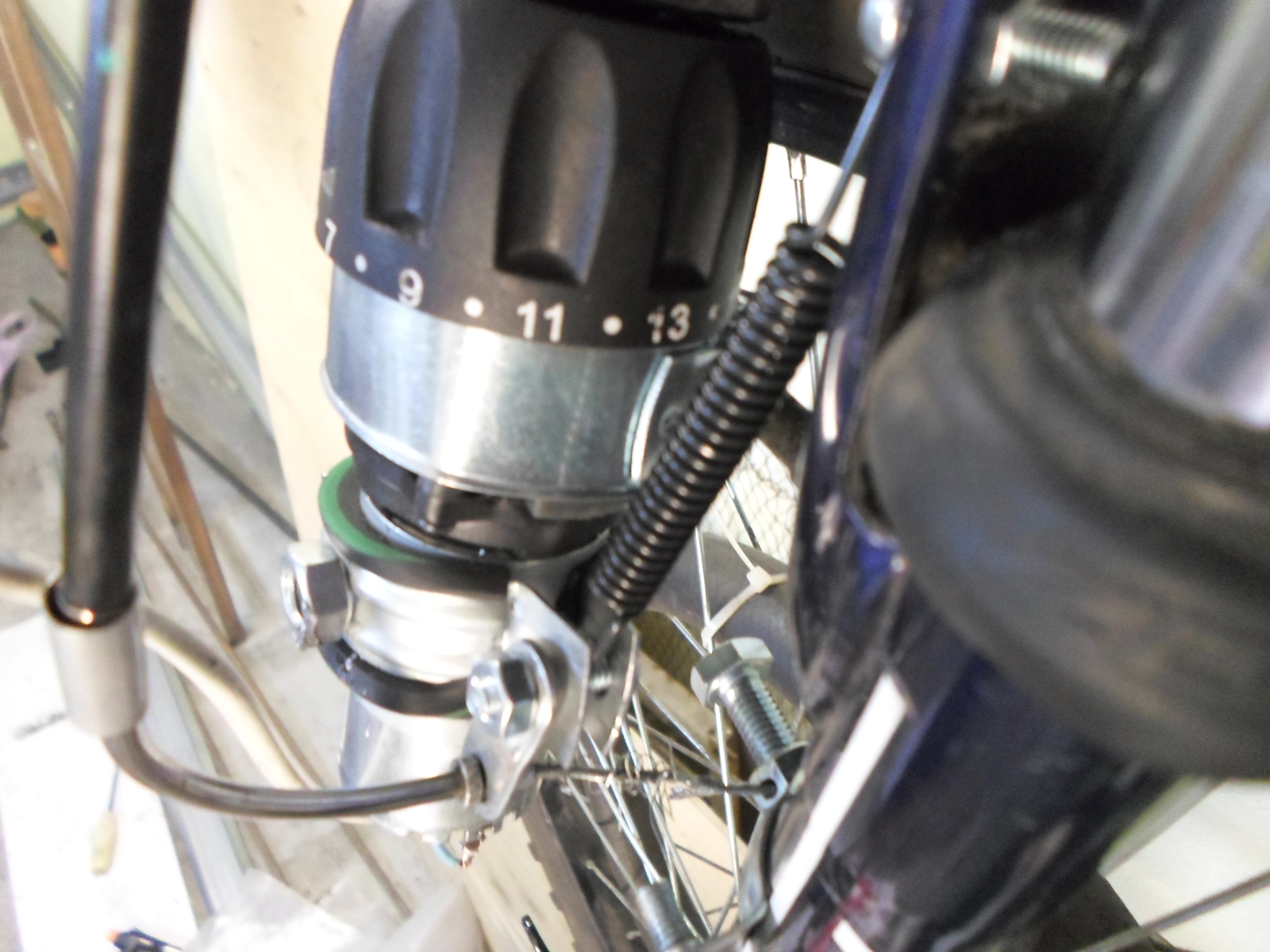

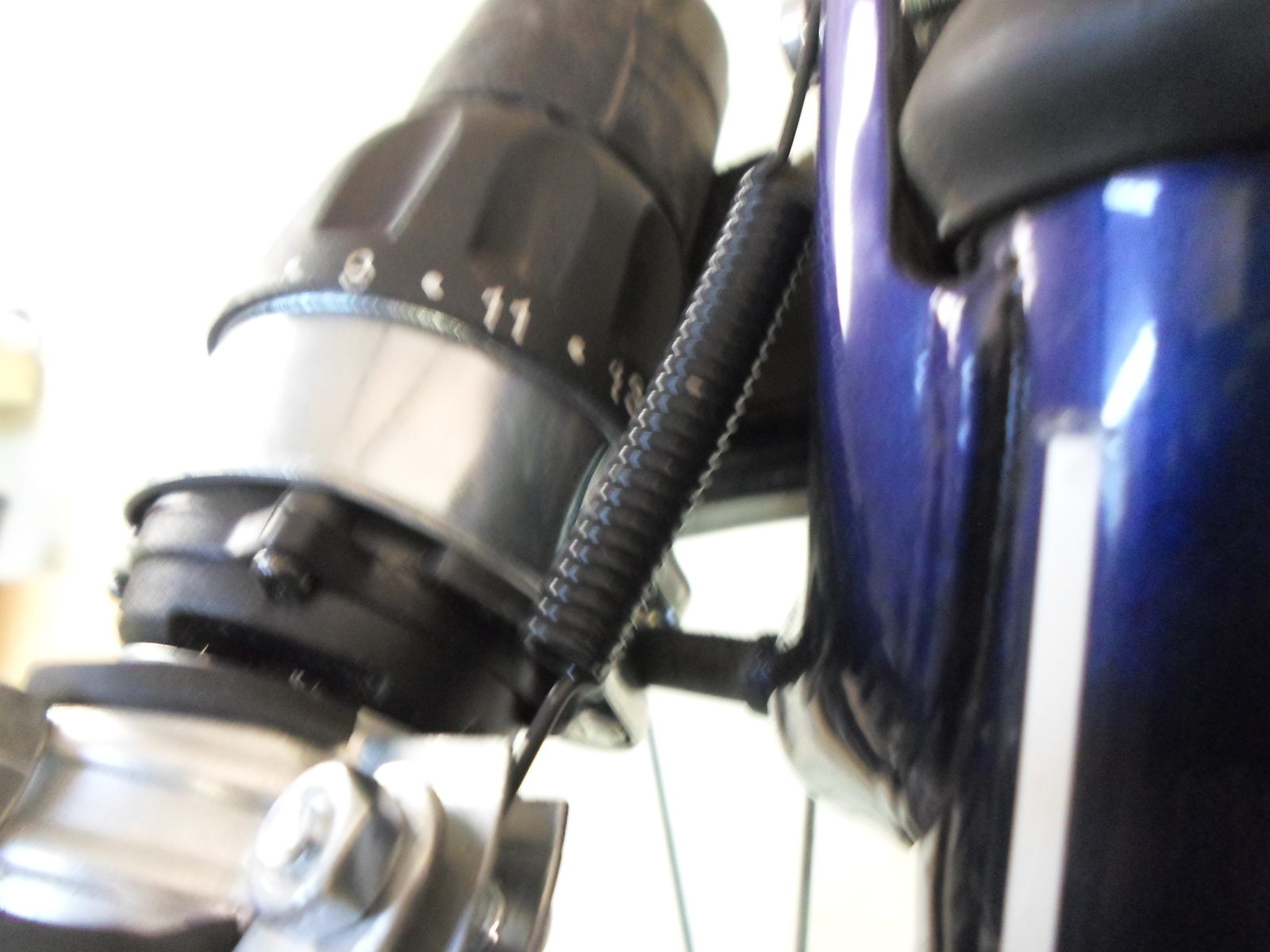

Верхний конец пружины зацеплен к болту М5,который вкручен в дугу крепящую передний тормоз и крыло.Передний колодочный тормоз снят и торможение происходит с помощью введения в зацепление с колесом мотор редуктора.В этот момент он работает как генератор и заряжает аккумулятор с параллельно соединенным ионистором.При трогании с места и последующем разгоне он разряжается и работает как двигатель,возвращая тормозной момент.Затем с помощью тросового привода выводится из зацепления с колесом.

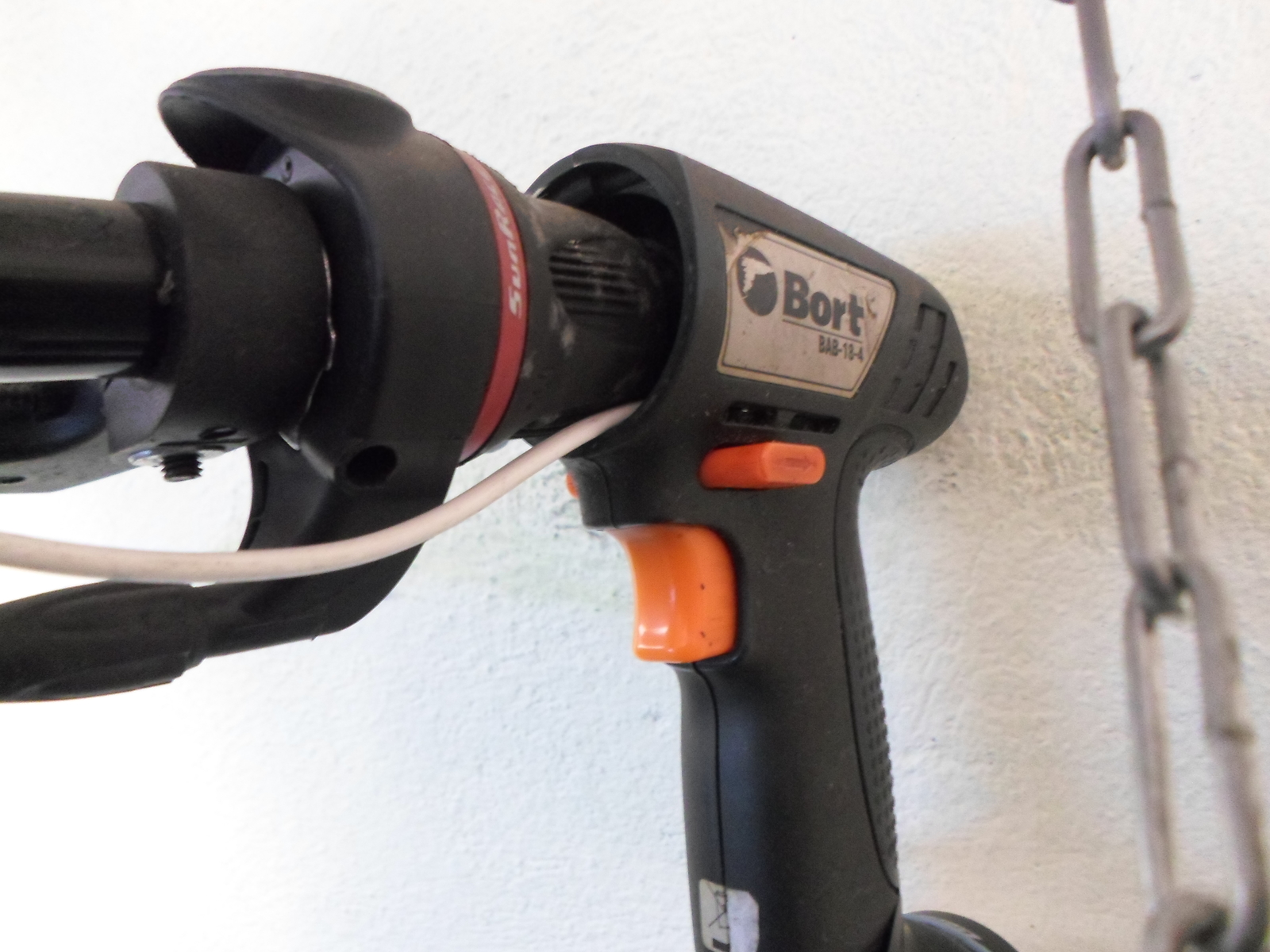

Управление разгоном с помощью штатного регулятора шуруповерта на правой ручке руля.Там же переключатель реверса.
Видео работы привода https://youtu.be/AAJoxAjwsPU
