Электрические секундомеры ПВ-53⁠⁠

Электросекундомеры ПВ-53Л и ПВ-53Щ предназначены для измерения временных параметров электрических реле и других устройств, имеющих контакты.

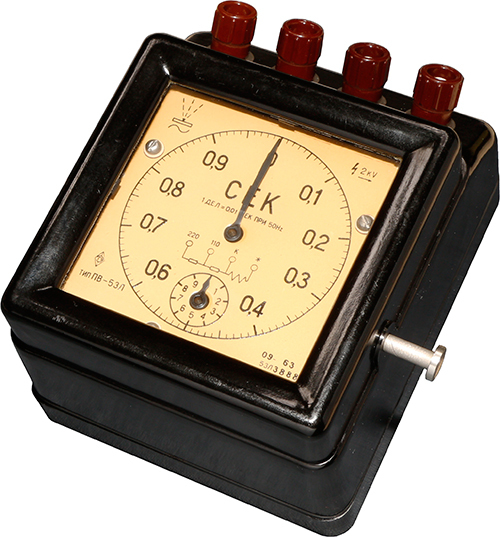

Электрические секундомеры ПВ-53Л являются переносными лабораторными приборами, а ПВ-53Щ – щитовыми и предназначены для утопленного монтажа и встраивания в другие приборы и установки.

По конструкции лабораторный секундомер ПВ-53Л и щитовой секундомер ПВ-53Щ различаются лишь корпусами, механизмом возврата, способом присоединения внешних проводников, размерами и расположением надписей на циферблате, а в остальном они одинаковые.

Выпуск электрических секундомеров ПВ-53 был начат в 1956 году, они пришли на смену секундомерам ПВ-52, которые выпускались, начиная с 1949 года.

Секундомеры ПВ-53 выпускали два предприятия: Московский завод «Энергоприбор» и Орджоникидзевский (с 1990 года - Владикавказский Приборостроительный завод). Оба завода ныне не существуют.

В каком году электрические секундомеры ПВ-53 были сняты с производства - неизвестно, встречаются образцы 1956 – 1992 годов выпуска.

Система секундомера вибрационная с поляризованным реле в качестве движущего элемента.

При прохождении по обмотке возбуждения переменного тока якорь (вибратор) электромагнита, жестко соединенный с осью вилки, колеблется между полюсами постоянного магнита с частотой 50 Гц.

Колебательное движение вилки приводит во вращение косозубое колесо, имеющее 50 зубьев.

При каждом, ударе вилки о колесо оно поворачивается на ползуба, т. е. на 1/100 часть оборота.

При частоте питания обмотки 50 Гц полный оборот колеса вместе с большой стрелкой, укрепленной на его оси, происходит за 1 сек.

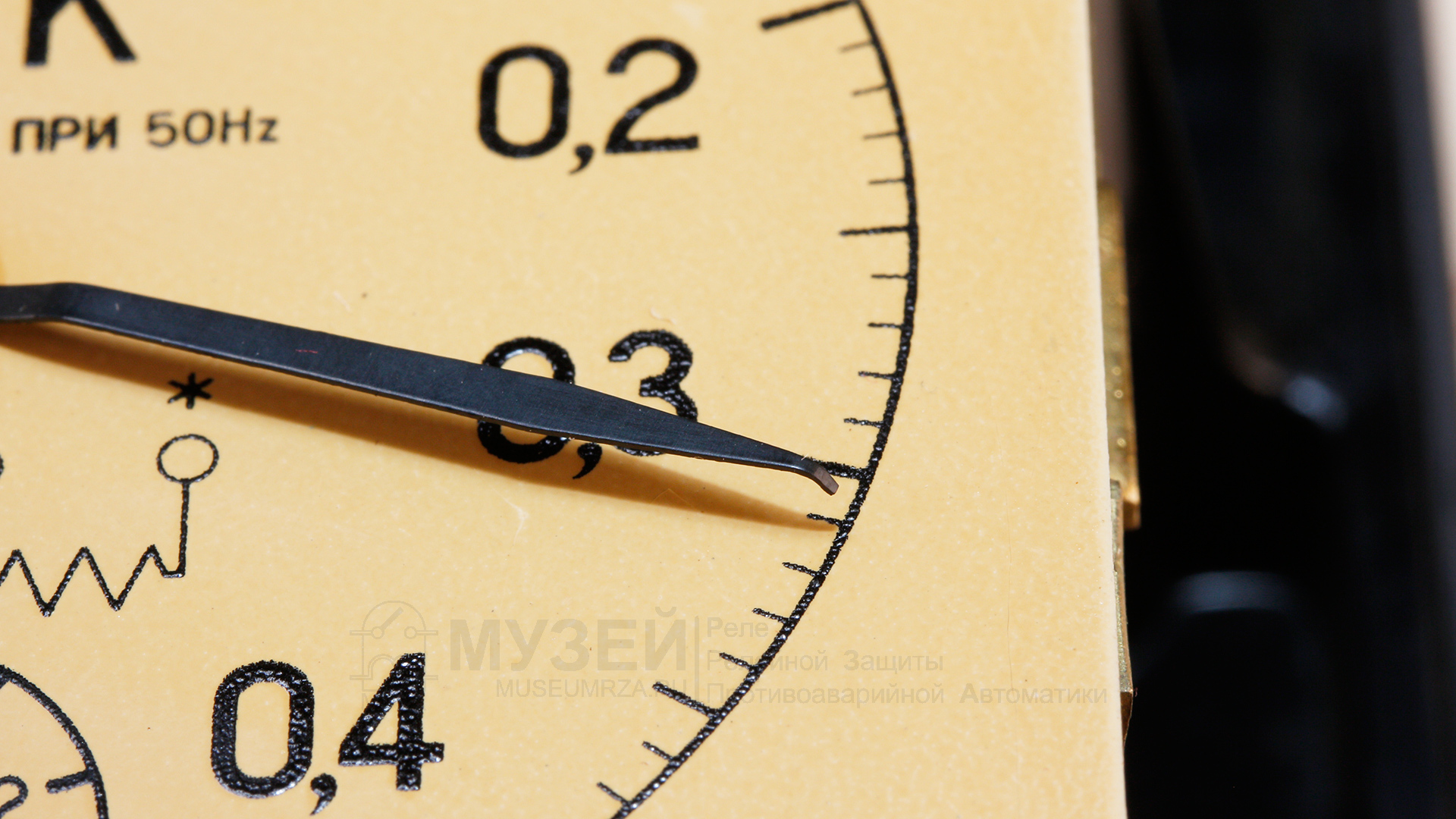

Большая стрелка перемещается по шкале, имеющей деления, соответствующие десятым и сотым долям секунды.

На оси большой стрелки насажен триб (Z=10), который передает вращение на шестерню (Z=100) оси малой стрелки с передаточным числом 10:1.

За 1 оборот большой стрелки малая стрелка сделает 1/10 оборота. Шкала малой стрелки разделена на 10 делений по 1 секунде каждое.

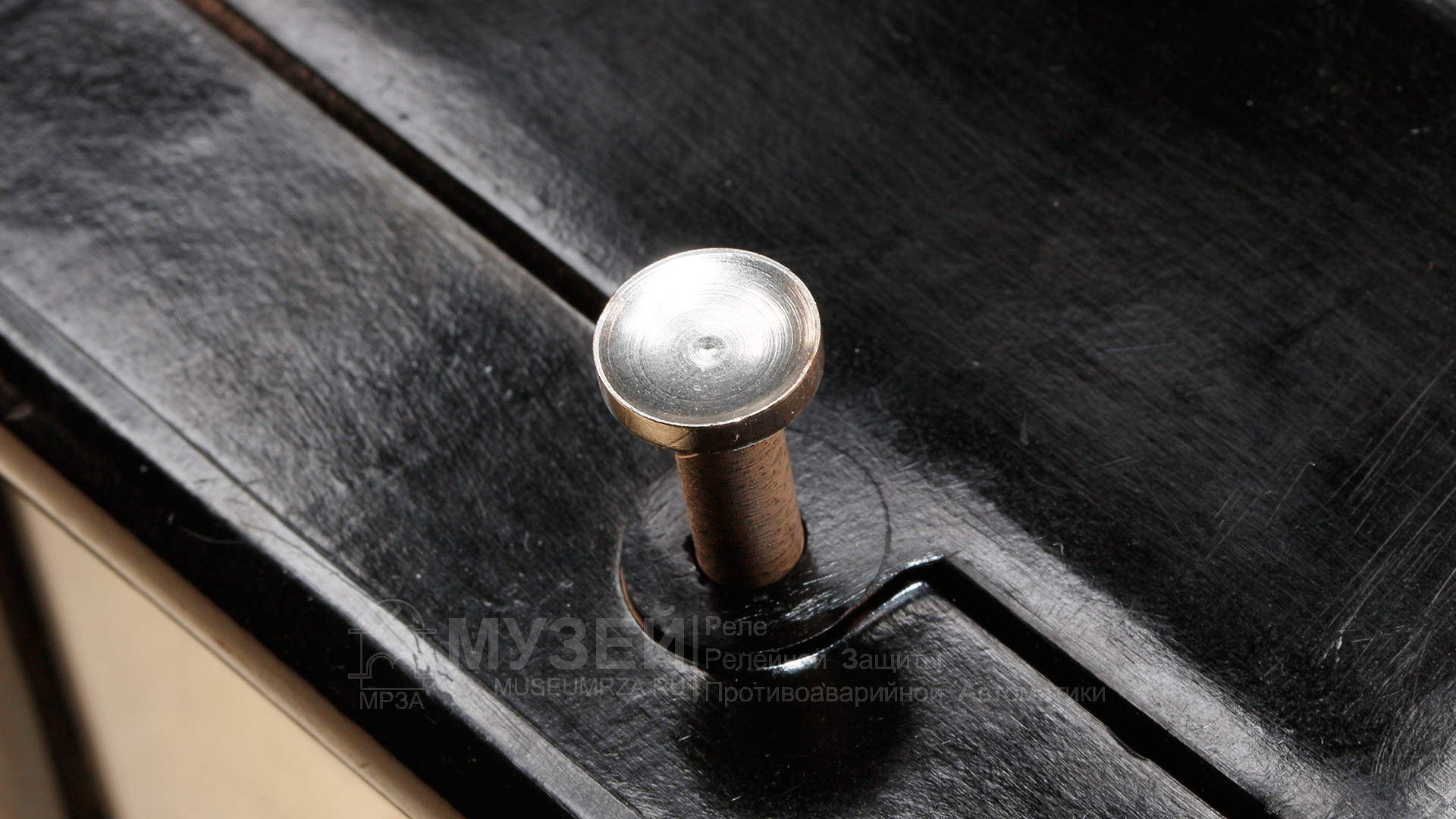

Прибор снабжен специальным механизмом для возврата стрелок в начальное (нулевое) положение.

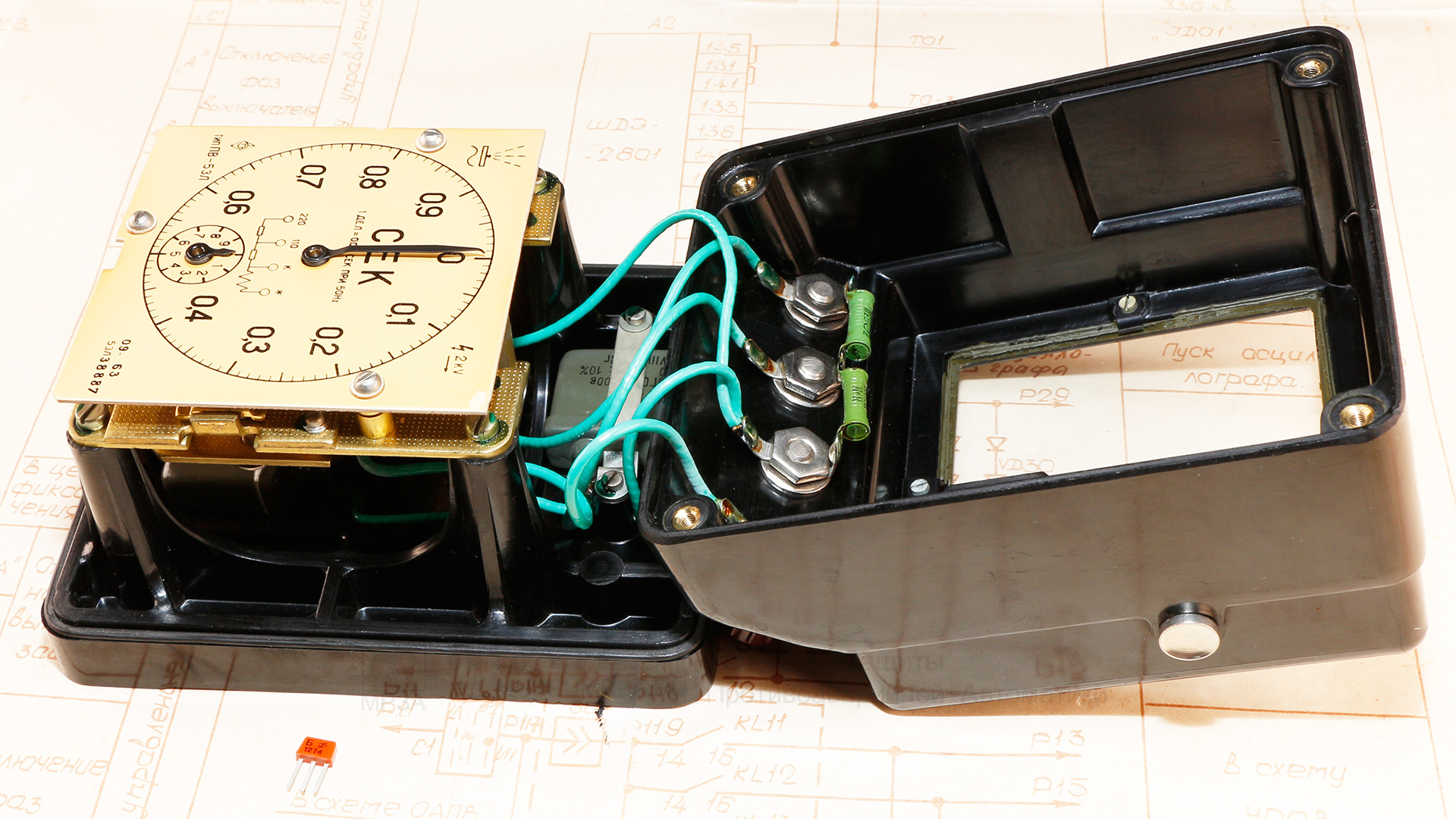

Механизм секундомера смонтирован в пластмассовом корпусе и закрыт пластмассовой крышкой.

Для включения секундомера в схему на корпусе имеются четыре зажима.

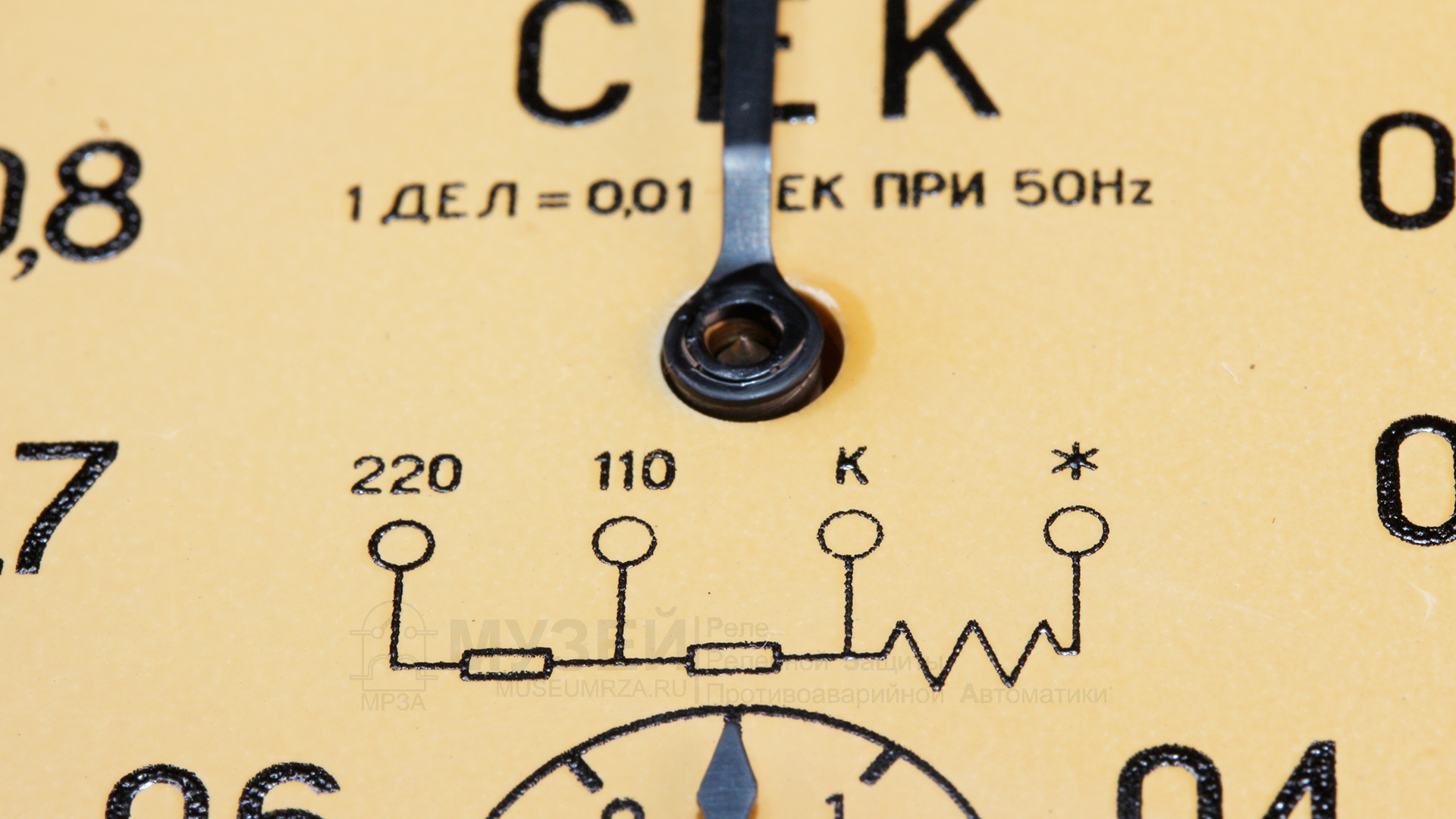

Для уменьшения потребления мощности в цепь прибора включены емкостные сопротивления, зашунтированные активным сопротивлением.

Рабочее положение электрического секундомера ПВ-53Л горизонтальное, а ПВ-53Щ - вертикальное.

Номинальное напряжение: 110, 220 В переменного тока частотой 50 Гц.

Потребляемая мощность: 5 ВА при напряжении питания 110 В; 10 ВА при напряжении питания 220 В.

Емкость циферблата: 10 секунд.

Цена деления шкал: вспомогательной (малой) 1 секунда; основной (большой) 0,01 секунда.

Погрешность при номинальной частоте питающего тока ± 0,03 секунд для измерения времени от 0 до 3 секунд и ± 0,05 секунд для измерения времени от 3 до 10 секунд.

Габариты: 74 х 120 х 127 мм (В х Ш х Д) для ПВ-53Л; 120 х 115 х 128 мм (В х Ш х Д) для ПВ-53Щ.

Вес: не более 1 кг.
