Визуализация силы тока, как легко стало работать⁠⁠

Вот провод закреплен нехуёво, однако загрязнение и окислы дают эффект хуевенького нагрева, что в сочетании с хуевым обслуживанием и монтажом может привести к нехуевым последствиям.

Нифига он не ошибся, сопротивление проводников по фазам в общем случае одинаковая если кабель не поврежден , нагрев прямо пропорционален силе тока по нему проходящему. Чем больше нагрузке на фазе тем сильнее греется , это у нас частый случай неверной расфазовки нагрузки.

Один из способов поиска проводки - подключить 3 электрочайника и тепловизором искать где загорится линию нагрева. Звучит не совсем безопасненько

Синий провод на фазе?

Что за модель? Тоже думаю преобрасти для личного использования в частном доме

Цена девайса?

Ну вот. Тепловизор на самом деле легко обмануть.

Но ведь вы измеряете температуру ПВХ изоляции. Медь это когда открытые медные шины.

Я знаю, что ничего не знаю (с).

Кто тут из нас прав установить невозможно.

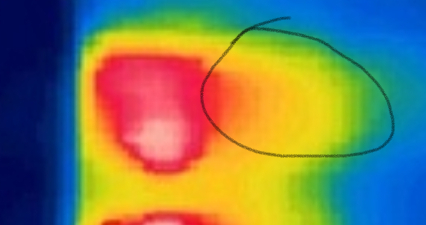

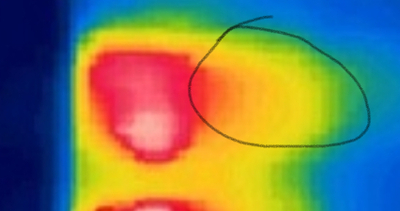

Вот эта вот зона это вообще в автомату не относится, это скорее всего теплый воздух от клеммы. Прибор видит не то что мы, для него всё что имеет излучение(температуру) видимо и воздух естественно тоже. Это искажает перспективу фотографии. Вопрос в автору: Куда ветер дул?

Ну коэффициент устанавливается для всего фото разом. Если на одном фото будут сильно разно излучающие поверхности, то где-то будет показано неверно.

А вот пирометр для частных случаев (в быту) очень даже решение... Просто знать. что этим можно воспользоваться, и понимать что делать.
Тут я согласен.
Все же им можно не только провод "пощупать", но и мясцо во время жарки, и прочие полезные, бытовые, вещи.

Теперь главный вопрос, цена тепловизора )))

Согласен, не зная нагрузку эта картинка мало о чем говорит.

Ваще непонятно.

Как ток с одной фазы уходит куда-то в космос? Где баланс? Если с фазы на ноль то где ноль? Ну и понятно, что такой фазовый перекос вреден для здоровья.

И помимо прочего, 13А на автомате это ни о чём, должен переносить тяготы легко как призывник. Характено, что греется только нижний контакт, на верхнем проводе всё нормально.

А если силы тока будет чуть побольше, даже тепловизор не понадобится!

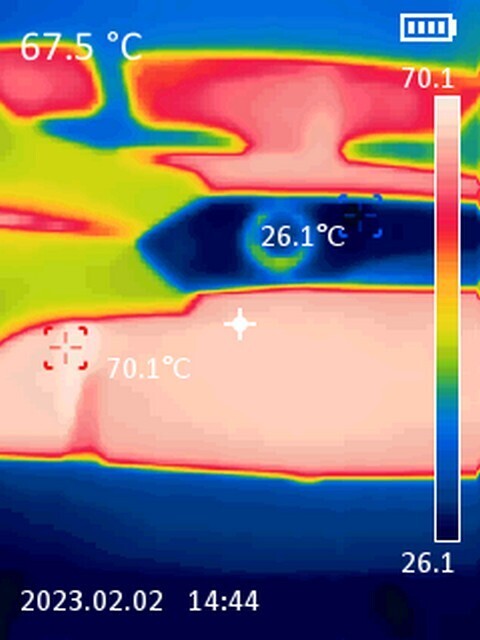

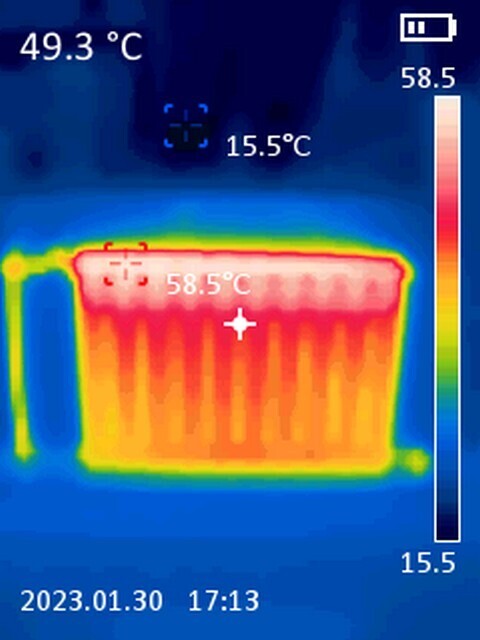

А положите небольшой кусок фольги на радиатор и сделайте такое же фото. Полированной частью вверх. Фольга будет иметь такую же температуру как и радиатор, но что покажет прибор?

Ты про #comment_263678951
????

В оригинале шкала 20-33, тут же шкала 21-26.
Там разлет в 10 градусов, а тут у провода от поверхности пластика разница 3 градуса.

Привязка по 4 координатам - основание 3 штуки, и 1 "остаться в пределах автомата.
Это позволяет расположить температурную текстуру тепловизора, в пределах фотографии.
@Zeleenaya, сделай фото тепловизора под углом 90 градусов к поверхности автомата, при таком же нагреве.
Тебе не жалко, а нам интересно!

Закон Джоуля- Ленца

"Мощность тепла, выделяемого в единице объёма среды при протекании постоянного электрического тока, равна произведению плотности электрического тока на величину напряженности электрического поля."

Закон также может быть сформулирован в интегральной форме для случая протекания токов в тонких проводах

Количество теплоты, выделяемое в единицу времени в рассматриваемом участке цепи, пропорционально произведению квадрата силы тока на этом участке и сопротивления участка.

© Вики

Какое фото у счётчика?

Следовательно, проблем нет. Но большинство здесь неправильно трактовало картинку, как я и предполагал.

А положите небольшой кусок фольги на радиатор и сделайте такое же фото. Полированной частью вверх. Фольга будет иметь такую же температуру как и радиатор, но что покажет прибор?

0.9 коэффициент это среднее в большинстве случаев подходит для всего. Но возможны приколы, поглядите через него на горячий полированный чайник или кастрюлю - удивитесь.

Тут каждый первый коммент "плохой контакт". Нужно учитывать что картинка показывает температуру на поверхности. Внутри автомата может быть вообще пиздец, но пластиковый корпус плохо проводит тепло, поэтому автомат холодный.

А температуру внутри автомата мы не знаем! Может контакт идеален, а автомату звезда. Картинка показывает температуру на поверхности это не рентген. Кроме того надо учесть коэффициент эмиссии, там свои приколы с каждой поверхностью. У меня чайник полированный, его температуру пирометр показывает 20 градусов, даже кипящий.

Вот тот участок того же контакта но прикрытый пластиком

Если сечения провода будет подходящей, то нагрев будет миниальный и визуально не отличим от другого провода, хотя ток в нём будет.
Соответственно это визуализация сопротивления - т.е. при перегреве сечение провода не подходит, либо нагрев на месте соединения - из-за малого пятна контакта, а значит увеличения сопротивления.

Легко стало не многим, остальным не по карману тепловизор.

Верно, если бы провод грелся равномерно, то да, потребитель мощный. Тут хуевый контакт

И каков вывод? Контакт плохой как говорили большинство, автомат глючит, или всё нормально?
