Видеонаблюдение за машиной.
Всем привет! Это уже вторая моя система видеонаблюдения за машиной. Первая была на аналоговой камере. Сейчас же все намного интересней получилось) Но сразу предупреждаю! Система Бюджетная! Любительская! Колхоз! Но рабочая!:)
Итак. На AliExpress была заказана IP камера:
Основные характеристики видно в описании:
2 МР ,1920 *1080 full HD
auto zoom 2.8-12 мм
4х оптический zoom
Также там же был заказан поворотный кронштейн( в двух плоскостях):
Скрины сделаны недавно, цены соответствуют) Кому интересны конкретные ссылки - дам в комментах.
Поворотка также имеет выход на PTZ-управление, который буду колхозно соединять с камерой)
Вот в собранном виде до монтажа.
ps^ БП для камеры отдельно заказывал!
Был найден подходящий провод , и с помощью паяльника,олова, увеличительного стекла и "такой-то бля" матери была осуществлена состыковка с этим разъемом!) Для надежности место контакта было залито клеевым пистолетом. Дешево и сердито!)
Также по совету многих из интернетов - приклеил охлаждение на оба ИК-прожектора.)
Ибо они реально мощные, и не хило так греются...До 35 м заявлено расстояние!
Теперь в задней части корпуса пришлось дырь просверлить для провода от разъема PTZ, который на контакт с повороткой пойдет....Там, кстати, было штатное углубление с резьбой для монтажа антенны Wi-FI )
Провод также залил жидким термоклеем...
Ну далее соединил пайкой + изолента этот провод и штатный провод для управления PTZ от поворотки!
Общий вид конструкции!:
Но из всей этой порнографии проводов в квартиру фактически войдет только вот это!:

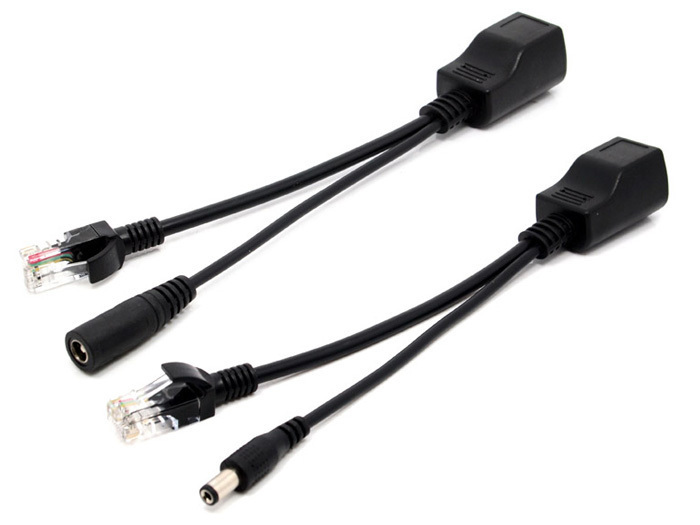

Тоже самодельная фигня из витой пары и покупных коннекторов:
Где для питания 12в выделено 2 пары проводов( замкнут 2+2), а на управление остальные.
Обжимал RJ-45 сам , в первый раз, без инструмента, - 2 разъема убил на обучение!)
На красоту пох было- главное надежный контакт! Залито термоклеем)
Итак! Все готово для установки!
Живу на 3 этаже обычного панельного дома. Был выбран удачный "теплый" денек в конце ноября с температурой около нуля )
У знакомого была взята складная лестница и помощник.
Уложились в 2 часа) Система была подключена и испытана! Но обнаружился косяк! С козырька 5 этажа прямо на камеру капает талая вода...( По весне надо думать\решать с защитой от осадков!
Вообщем, камера пишет на вот такой регистратор:

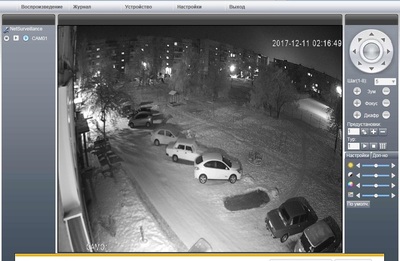

Но он не поддерживает протокол PelcoD поворотки...( Поэтому поворот и зум приходится настраивать через плагин IE:
ps^ Может спецы посоветуют решение, ибо не совсем удобно каждый раз комп задействовать. От регика у меня отдельный монитор подключен.
Ну, и для наглядности несколько статичных скринов с камеры.
Ночь. 3 этаж. Над подъездом прожектор. На камере ИК прожектор)
Мин зум
Мах зум:
День!
Итого! Со всеми накладными расходами , в 6 000 руб обошлась мне эта версия видеонадлюдения! Конечно, есть над чем еще поработать, Не все идеально....НО! Это же бюджетная система!)
