Технологический процесс изготовления детали⁠⁠

Я инженер-технолог и программист станков с ЧПУ. Когда меня спрашивают, чем я занимаюсь, то бывает сложно объяснить людям словами или на пальцах. У многих нет понимания как и из чего всё изготовлено. Поэтому я хочу рассказать наглядно.

Начну рассказ о процессе изготовления деталей и какая работа проделывается от чертежа до готового изделия.

Всё начинается с чертежа:

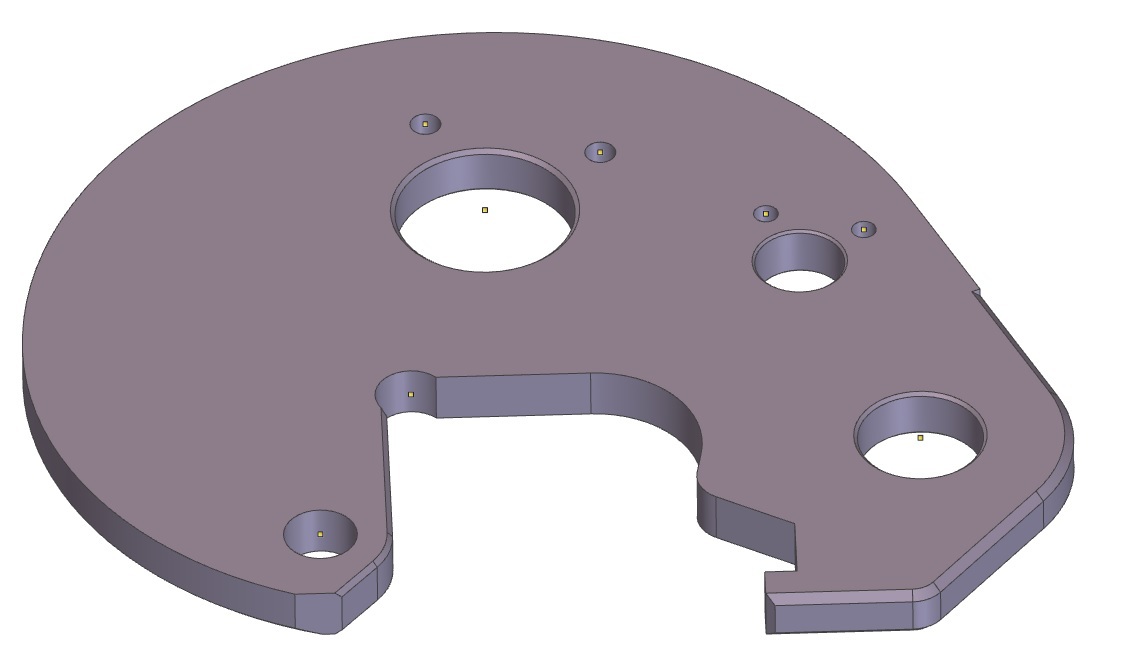

По нему строится 3D модель. Это можно делать в разных CAD системах. Например Компас, SolidWork, Inventor, Catia, NX, Creo.... Кому что нравится.

После получения 3D модели начинается основная работа инженера-технолога и программиста ЧПУ. Обычно это один и тот же человек. Подбирается инструмент для обработки и пишется управляющая программа (УП) в CAM системе. Я использую EdgeCam, но это может быть и любая другая.

Разные художники напишут один и тот же пейзаж по разному, так и с обработкой детали. У каждого есть любимые инструменты, стратегии и последовательность. Существуют базовые принципы, но дальше идет уже творчество.

Каждый шаг проверяется на визуализаторе. Это то как будет идти процесс обработки на станке.

Если нас все устраивает, то дальше идет постпроцессирование. Постпроцессор преобразует обработку в Cam системе в управляющую программу, которую понимает ЧПУ станка.

Осталось собрать инструмент согласно перечня, установить и закрепить заготовку, и можно запускать программу. Обычно это делает оператор станка, но чаще приходится делать самому.

После обработки у нас готовая деталь. Часть размеров контролируем на станке, что бы была возможность поправить. Остальное уже в отделе контроля.

Я надеюсь это было интересно.  =:)
