Светодиодное освещение в старую кухню⁠⁠

Многие современные кухни перед её изготовлением и обустройством предусматривают применение многих полезных решений еще на этапе задумки, идей, а затем эскизов и проектирования. Большинство этих полезных решений затруднительно внедрять в уже построенные кухни без глобального "ремонта", при этом не испортив существенно имеющуюся эстетику.
Так было и у моих родителей - кухня уже давным давно построена и активно используется. Но был в ней один существенный недостаток - ужасно плохое освещение (на мой взгляд).

Поэтому расскажу о том, как я внедрял не внедряемое по сути подручными средствами и за минимальные средства.

Всë искусственное освещение на кухне представлено было потолочным светильником с тремя немощными лампочками и настольной лампой на обеденном столе. Проблема такого освещения в том, что когда пытаешься осуществлять готовку на рабочих поверхностях, то своим телом отбрасываешь тень на эту самую рабочую поверхность. Обеденный стол с настольной лампой (слева в углу кадра, я не фотографировал этот стол специально) был единственным местом, где нормально можно было работать.
Ну и решил я сделать своим родителям подарок - нормальное светодиодное освещение рабочих зон на кухне.
В этой идее было несколько вопросов:
- Как именно размещать светодиоды?
- Где размещать блоки питания?
- Как и где разместить выключатели, что бы они были удобными и логичными?
- К какому источнику подключать новое освещение?
Начну отвечать с последнего:
- В этой комнате не была предусмотрена электрическая проводка для дополнительного освещения, как и места для её прокладки. А разбирать полностью комнату и штробить новые каналы не является хорошей идеей. Ответ напрашивается сам собой - в фартуках над рабочей поверхностью уже есть розетки для подключения разнообразной бытовой техники, это единственное место, откуда можно брать электроэнергию для освещения.
- Так о глобальном ремонте не может идти речи (я ведь хочу сделать всë относительно быстро, минимальными средствами и самостоятельно), поэтому я не могу разместить в наиболее удобное и логичное для этого место - рядом с выключателем основного освещения. В принципе выключатель можно было бы разместить дополнительным постом рядом с розетками, но к сожалению через несколько лет после завершения кухни уже нереально было бы найти выключатель такого же дизайна, как и розетки, и при этом я не уверен был, что смог бы сделать в фартуке аккуратный дополнительный вырез для выключателя. Оставшимся возможным местом размещения выключателей оставались торцы тумбочек или шкафчиков. Шкафы были бы предпочтительнее, так как именно на шкафах должны были размещаться светодиоды.
- Но если размещать выключатели наверху, то линию 220 В тогда придется тоже вести наверх, так как в таком случае логичнее и удобнее блоки питания размещать рядом с выключателем. Но розетки находятся внизу и мне очень не хотелось, что бы линия 200 В шла в месте, где её мог бы по глупости или случайно кто-то повредить, присверлив к фартуку какое-нибудь дополнительное крепление. Поэтому я решил блоки питания размещать не в шкафу, а под рабочей поверхностью в тумбочке, а соответственно и там же выключатель.
- Самым лучшим местом, куда можно разместить светодиоды для освещения рабочей поверхности, на мой взгляд, является нижняя сторона шкафчиков, примерно 5-10 см от переднего края, что бы светодиоды светили вертикально вниз. Что бы это выглядело эстетически привлекательно, нужно было бы сделать штробу в ЛДСП нижней стенки (полки) шкафа. Но для этого потребовалось бы снимать каждый шкаф (предварительно опустошив его), перевернуть и фрезеровать довольно плотный ЛДСП инструментом, который для этого не предназначен (о нем будет далее), а нормального ручного фрезера у меня тогда для этого не было. Поэтому компромисс - размещать светодиоды я решил в углу между шкафчиками и фартуком. В качестве источника света я выбрал самую яркую светодиодную ленту из доступных - светодиодная полоса на алюминиевой основе 144 шт/м 28 Вт/м 12 В, которую решил разместить в уголке с рассеивателем. Идея была в том, что лента эта будет использоваться преимущественно не на полную яркость, соответственно оставалась только надежда на то, что уголка хватит на рессеивание тепла от светодиодов.

С основными трудностями определился - пора приступать делать.

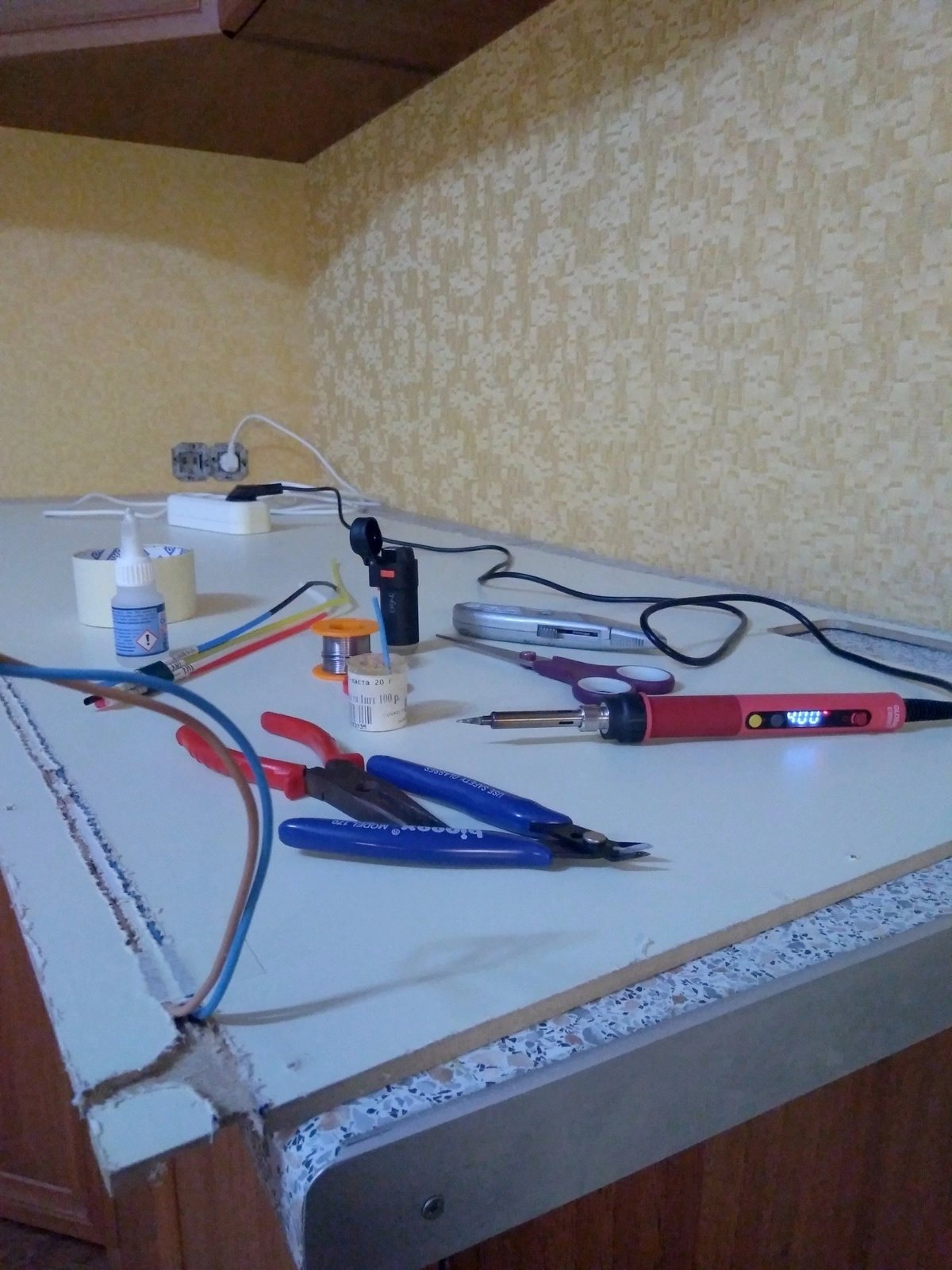

Начал я с укладки проводов в теле фартука. Стены штробить я не хотел, а материал фартука достаточно мягкий для того инструмента, который у меня был - машинка для гравировки с насадкой для фрезерования. Специальной фрезы у меня не было, но обломка сверла по металлу вполне было достаточно.

Изначально я хотел избежать фрезеровки и у меня была идея использовать какой-нибудь тонкий проводник, который можно было приклеить к обратной стороне фартука на скотч. Но найти подходящий проводник не так просто - медную полосу найти не так просто, пищевая фольга в принципе сомнительная идея, а никелерованная полоса для сварки аккумуляторов дорогая.
Но сделать углубления с обратной стороны фартука для прокладки проводов оказалось совсем не сложно. В качестве проводника я использовал разобранный ШВВП 2х1.5.

Провода нужно было проложить вдоль всей светодиодной ленты, что бы обеспечить подключение этой ленты с разных еë концов. Не смотря на кажущуюся на первый взгляд простоту монтажа обычных светодиодных лент - подключил с одного конца и забыл, у мощных лент есть особенность. У самой ленты в медных дорожках, которые обеспечивают электроснабжение светодиодов, очень маленькое сечение, поэтому в этих дорожках будет существенное падение напряжения с расстоянием от источника, потери так сказать, а следовательно с расстоянием от точки подключения яркость светодиодов будет уменьшаться. Что бы яркость подсветки была равномерной по всей длине, ленту нужно подключать к источнику с обоих её сторон, при этом если лента слишком длинная, то желательно подключать её еще и в промежутках, через каждые метр-полтора. Именно для этого я укладывал провода вдоль всей длины фартука.

Дополнительно к выключателю я решил добавить еще и регулировку яркости. Было бы довольно дорого и хлопотно покупать модуль диммера формата стандартной розетки и выключателя, а затем его переделывать под диммер для ленты с напряжением 12 В, да и как я сказал выше - затруднительно найти еще выключатели и диммеры той же серии, цвета и дизайна к уже имеющимся выключателям и розеткам. Поэтому я решил не сильно заморачиваться и использовал обычный рокетный (клавишный) переключатель черного цвета. Так и рукоятка диммера тоже черного цвета.

В качестве диммера я использовал достаточно мощный ШИМ регулятор для моторов - он работает с достаточно высокой частотой, поэтому мерцание вполне безопасное для зрения. Мерцание не увидят не только человеческие глаза, но и серьезные видеокамеры. Блоки питания я использовал по мощности с запасом, исходя от максимальной мощности светодиодных лент. Самая протяженная часть ленты расположена в левой части кухни - чуть более 3 метра, соответственно примерная максимальная мощность светодиодов там - 90 Вт. Вообще не следует подбирать блоки питания по заявленному номиналу так, что бы они работали на пределе своих характеристик. Если бы я взял блок питания мощностью 80-100 Вт, то он бы во время работы грелся, и от того быстро изнашивался бы. Я взял блоки питания по 150 Вт. Учитывая что светодиоды не используются на полную яркость, мощности этой вполне достаточно, что бы они работали в "холодном" режиме, не напрягаясь.

Диммер и блок питания я смонтировал прямо на внутреннюю часть боковой стенки тумбочки под рабочей поверхностью.
Может я плохо искал, но я не нашел среди предлагаемых электротоваров подходящую коробку или крышку, в которую я бы спрятал все эти потроха под столешницей. Дело в том что блок питания в длину 20 см, а самые большие пластиковые коробки за приемлемую цену в ширину 19 см. Пришлось импровизировать и делать крышку из мусора, оставшегося после прошлых ремонтов и строек у родителей. Крышку эту я соответственно сделал вентилируемой. Слева из под крышки провод идёт к источнику - к розетке в зоне над рабочей поверхностью. Специально прятать этот провод я не стал.

Светодиодная лента на алюминиевой основе, еще её называют светодиодная линейка (потому что не гибкая), имеет ширину 12 мм, а ложе для светодиодной ленты в алюминиевом уголке имеет ширину 10 мм. Это не было специально так запланировано, но точных спецификаций не было на сайте продавца. Пришлось эту линейку адаптировать - я подточил края на круге точильной машины, причём точил линейку под углом 45° (на глаз), что бы задняя сторона линейки была уже, чем передняя. Большее беспокойство в этом процессе было за проводящие дорожки, но в итоге они не были повреждены, а светодиодная линейка нормально поместилась в уголке.

В самом уголке я соответственно сделал вырезы для проводов с помощью всë той же гравировальной машинки - отрезными кругами из комплекта. Уголок же в свою очередь прикрутил на маленькие шурупы к шкафчикам.

Несмотря на большую мощность и на то, что светодиодная линейка приклеена на стандартный для светодиодных лент уголок, греется на максимальной яркости приемлемо - за 30 минут в самой горячей точке нагрелась до 64 градусов. Причём максимальная яркость довольно не комфортная - слишком яркая, и это хорошо.

По итогу родители меня спросили - и как долго эта подсветка проработает? Какой срок службы? А я честно и не знаю ответа на этот вопрос. У светодиодов срок службы как правило теоретический - годы непрерывной работы на максимуме, блоки питания и диммеры холодные, у блоков питания заявленное входное напряжение от 180-264 В, то есть они достаточно устойчивы к перепадам напряжения. Я ответил, что вероятнее дом развалится быстрее, чем перестанет работать эта подсветка.
Весь этот монтаж освещения я произвёл в январе 2019 года, и за 5 лет я делал только один ремонт. Примерно через год одна секция ленты перестала работать. Оказалось, что просто от ленты отвалился один контакт, который я подпаял на место. Но по сути это и есть одно из самых уязвимых мест в этой конструкции. Дело в том, что провода имеют сечение 1.5 мм, а перед пайкой к ленте многожильный провод пришлось еще и залудить. Получившийся конец для пайки получился довольно жестким и место спайки осталось под существенным механическим напряжением, которого оказалось достаточно, что бы контакт со временем отвалился. Само механическое напряжение обеспечивала родная изоляция проводов. Её лучше всего в этом конце было бы заменить на термоусадку, в отличие от родной изоляции после остывания она не пыталась бы распрямиться.
Так что 5 лет - продолжает исправно работать.

Были использованы:
Светодиодные линейки 144 шт/м 28 Вт/м 12 В - 6 м
Алюминиевый уголок с рассеивателем 16х16 мм - 6 м
Блоки питания AC/DC 220/12 В 150 Вт - 2 шт
Диммеры для моторов 9-36 В 20 А - 2 шт
Выключатели рокетные 250 В 16 А - 2 шт
Кабель медный 2х1.5 мм - 10 м
Кабель медный 3х1.5 мм - 5 м
Термоусадка, припой, флюс, саморезы, клей, старые обрезки дсп и фанеры, и пр.

На первом фото показано основное искусственное освещение без подсветки, а вот такой результат уже с подсветкой, и на этом фото лишь средняя яркость:
