Суровый ламповый усилитель

В прошлом месяце со мной связался человек, которому я однажды помог в поиске радиоламп. На этот раз ему понадобилась помощь в ремонте усилителя, который он на этих лампах собрал: в одном канале появился сильный гул, который он никак не мог побороть.


Тут нужно сказать пару слов о самом заказчике — это брутальный дядька байкерского вида, с густой чёрной бородищей и татуировками, при этом добрейшей души человек. Занятие у него под стать внешности — ремонт мотоциклов. В электронике же он, по его собственным словам, ничего не понимает. Все бы так «не понимали», что могут собирать собственные ламповые усилители, ну да ладно)

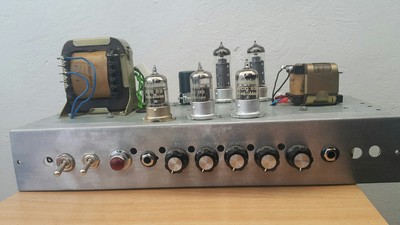

Я согласился ему помочь, и вскоре он привёз мне вот такое чудо:

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

Корпус для усилителя оказался сваренным из 2-миллиметрового стального листа, который затем был дополнительно состарен и покрыт медью. К счастью, сохранились фотографии рабочего процесса, так что с разрешения автора я ими поделюсь:

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

Все работы были выполнены вручную при помощи болгарки, дрели, напильников и, разумеется, сварочного аппарата.

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост
Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

В конструкции причудливым образом сочетаются современные элементы и детали от советской радиотехники.

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

Фактурное покрытие корпуса мне очень понравилось, и я даже всерьёз задумался, не использовать ли мне что-то подобное в собственных проектах.

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

В общем, усилитель был оставлен мне с просьбой отремонтировать его как можно скорее. Я подключил его к колонкам и убедился в наличии сильнейшего гула в одном канале. Как известно, электроника — наука о контактах, так что наверняка или что-то где-то отпаялось, или, наоборот, замкнулось. Это можно исправить довольно быстро, — наивно подумал я.

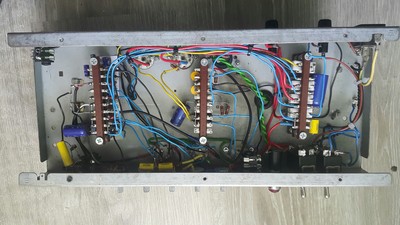

Когда я впервые заглянул в «подвал», на первый взгляд всё выглядело неплохо — во всяком случае, для усилителя, сделанного абсолютным новичком. Автор просто взял и поставил внутрь две платы усилителей низкой частоты от радиол «Урал-112».

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

Но поскольку расположение ламп и трансформаторов его не устраивало, он выпаял их и старательно нарастил все соединения проводочками.

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

К сожалению, ламповая техника не терпит такого монтажа: длинные провода, многократно переплетающиеся и пересекающие друг друга, собирают все мыслимые шумы и наводки. К тому же автор использовал одноцветный провод МГТФ, и разобраться, что куда идёт, было практически нереально. Да и смысла оставлять родные платы уже не было: их единственное достоинство, заключающееся в том, что их можно поставить «как есть» и сэкономить время и силы, было утеряно, и остались лишь недостатки.


К тому же были и другие ошибки — где-то автор по неопытности не убрал архаичные или ненужные для усилителя детали, а где-то, наоборот, забыл перенести необходимые.

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

Скажем, в силовой части зря занимали место морально устаревшие селеновые выпрямители и огромные резисторы типа ВС, которые использовались только в цепи питания высокочастотного блока радиолы (R5, R1 и R8). А вот резистивный делитель R3–R4, который должен был подавать небольшое положительное напряжение на среднюю точку накальной обмотки для снижения уровня шума, в процессе переноса потерялся.

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

При этом стоит отметить, что этот «не разбирающийся в электронике» человек сам (пусть и по готовой схеме) распаял блок индикации на лампах типа «волшебный глаз», да ещё и с отдельным усилителем на лампе 6Н2П, который сделал его независимым от уровня выходной громкости. Правда, при этом были использованы огромные 2-ваттные резисторы (хотя за глаза хватило бы 0,25-ваттных) — их он поставил по принципу «много не мало», чтобы точно не было перегрева. Вот такое удивительное сочетание смекалки, прямых рук и притом полного отсутствия опыта, приводящее к немного курьёзным, но всё равно впечатляющим результатам.

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

Действуя по наитию, автор сделал два канала усилителя полностью зеркальными — каждый со своим силовым трансформатором. Это тоже оказалось избыточным, поскольку теперь не нужно было питать лампы, отвечавшие за приём радио. Второй трансформатор только мешал, да ещё и сильно гудел, потому что его пластины разболтались от времени, а конструкция не позволяла их надёжно стянуть.

В общем, я понял, что никаким быстрым ремонтом тут и не пахнет, и усилитель нужно переделывать полностью. Ситуация осложнялась тем, что буквально через пару дней я должен был улетать в отпуск. В итоге последние детали я впаивал ночью прямо при заказчике, а на следующее утро, немного поспав, уже мчался в аэропорт) Но всё получилось как надо, и заказчик оказался доволен приятным звуком усилителя и отсутствием шумов. А я только потом понял, что в спешке совсем забыл про фотографирование рабочего процесса.

Есть, правда, кадр, на котором я с помощью батарейки и микроамперметра определяю направление обмоток силового трансформатора.

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

На самом деле потрудиться пришлось немало. Ведь я, по сути, был вынужден делать двойную работу: сначала разобрать усилитель до нуля, а потом собрать его заново, но уже правильно. 95% радиодеталей в процессе этого были заменены на современные. Остались разве что электролиты в блоке питания — их полированные корпуса были элементом внешнего дизайна. Они хорошо сохранились, так что их суммарной ёмкости оказалось достаточно для того, чтобы фон переменного тока не улавливался ухом на расстоянии 20 см от колонки.

При работе я соблюдал основные правила навесного «лампового» монтажа — минимизацию (в разумных пределах) длины проводников, разнесение в пространстве сигнальных и питающих линий, взаимно перпендикулярное ориентирование силового и выходных трансформаторов, экранирование, избегание петель «земли» и т. д.

На отдыхе я уже начал потихоньку забывать об этом проекте, как вдруг заказчик прислал мне фотографии, на которых было запечатлено нечто очень интересное:

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

Воспользовавшись отсутствием лишнего силового трансформатора, он изготовил для усилителя новый двухъярусный кожух.

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

Квадратные отверстия в нём появились неслучайно: корпус было решено стилизовать под здание тюрьмы «Алькатрас»! Ну а какой же Алькатрас без маяка?

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

В итоге получилось так:

Суровый ламповый усилитель Ламповый усилитель, Самоделки, Моддинг, Алькатрас, Ремонт техники, Длиннопост

Маяк сделан съёмным и крепится на магните. А лампочка в нём не просто горит, а показывает, включён ли встроенный Bluetooth-модуль, являющийся одним из возможных источников сигнала для усилителя.


Вот так умение работать с металлом и богатая фантазия автора в сочетании с моими скромными познаниями в ламповой технике привели к появлению на свет очень необычного и функционального устройства. Думаю, подходящим названием для него будет «The Rock».

Спасибо за внимание!
