Странная схема - зачем?

Принесли в ремонт ревербератор-делэй Meteoro MDR900.

Одна из проблем - громкий шорох, если регулировать уровень на устройстве, к которому он подключен. По опыту знаю, что такое бывает, когда на входе устройства конденсатор с утечкой или пробитый и постоянный ток проникает на вход. И здесь померил - ага, так и есть, около 7 вольт постоянки. В результате, когда у предыдущего устройства выходной потенциометр меняет сопротивление - изменение постоянки восприниматеся как шум.

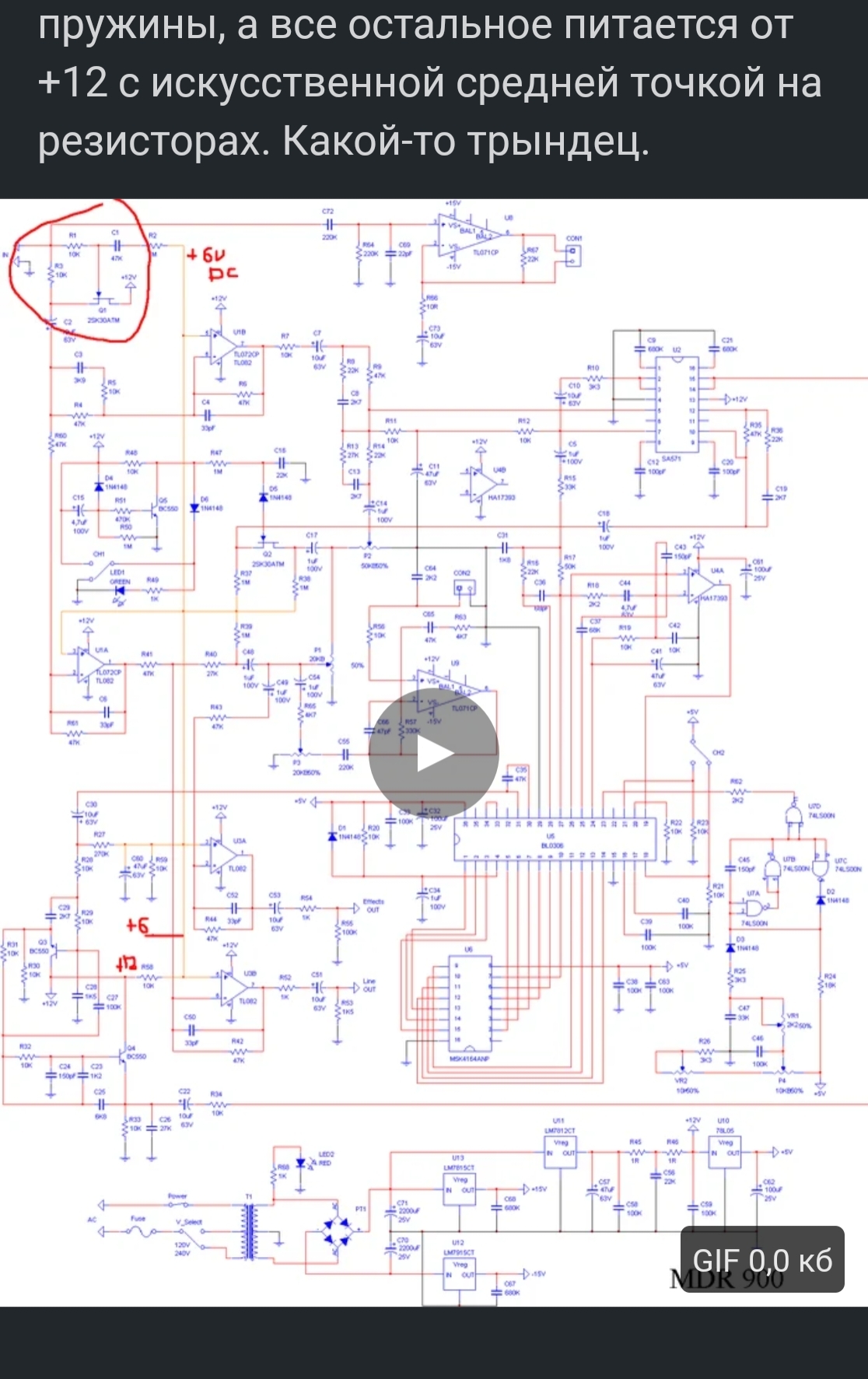

Содрал схему входа - там стоит какой-то странный полевичок перед операционником. Выпаял, проверил - исправен. Схема в интернетах, нашлась - и да, все как и я срисовал, на входе какая-то странная цепочка из полевичка и нескольких резисторов. Все что от нее можно ожидать - это как раз эта пресловутая постоянка на входе.

Есть какие-то мысли - на кой черт это вообще было сделано?

Схема, конечно, полный цирк с конЯми - есть двуполярное питание +-15, но от него питается только драйвер пружины, а все остальное питается от +12 с искусственной средней точкой на резисторах. Какой-то трындец.

Странная схема - зачем?

Лига Радиолюбителей

1.5K поста10.1K подписчиков

Правила сообщества

Соблюдайте правила Пикабу. Посты выкладывать лишь касаемо нашей тематики. Приветствуется грамотное изложение. Старайтесь не использовать мат.

Постарайтесь не быть снобами в отношении новичков. Все мы когда-то ничего не знали и ничего не умели.

За попытку приплести политику или религию - предупреждение. 2 предупреждения - бан.

0
Автор поста оценил этот комментарий

а все три операционника конденсаторами отвязаны

да, точно.
ну пусть будет - питание на входе чего-то :)

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Только оно нахер там не нужно, на входе.

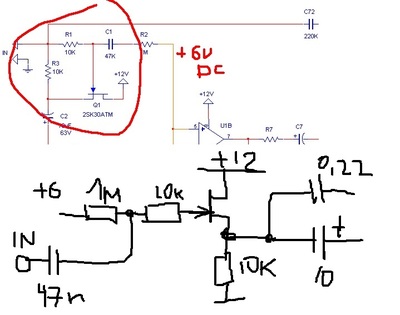

Я нарисовал в одном из комментов в паинте, что там должно было быть и так и переделал. Буквально пару контактов переместить пришлось.

0
Автор поста оценил этот комментарий

Нет, это не формирователь 1/2 питания ни разу.

он самый, прост независимый зачем то, симуляция как раз 7V даёт, в реале скорее всего половина.

чтобы выходное сопротивление источника не влияло на гейны ОУ в инвертирующем включении)

это ж фишка такого включения, что и так не влияет

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Ну посмотри на схеме как он включен. Он эту твою "половину питания" выдает на вход, где она нафиг не нужна, а все три операционника конденсаторами отвязаны и у них свое смещение сделано. И конденсатор электролитический смещен неправильно.

Судя по тому, что в схеме питание вообще из разряда "свинья на костылях", разработчик девайса был просто криворукий (или бухой), а тот кто плату разводил - в схемотехнике не разбирается. Что ему нарисовали - то и развел.

Там и в железе тоже на плате реворки с землей какие-то наделаны - видать фонило, а пружинный ревер стоит между сетевым трансформатором и выключателем сети, самое место ему там, наводки собирать.

показать ответы
0
Автор поста оценил этот комментарий

это простой формировать 1/2 питания, остальное на него на него заведены через частозадающие цепи или просто развязки по постоянке , ну хотели независимые общие точки сделать для чего то, может для устойчивости или наоборот :)

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

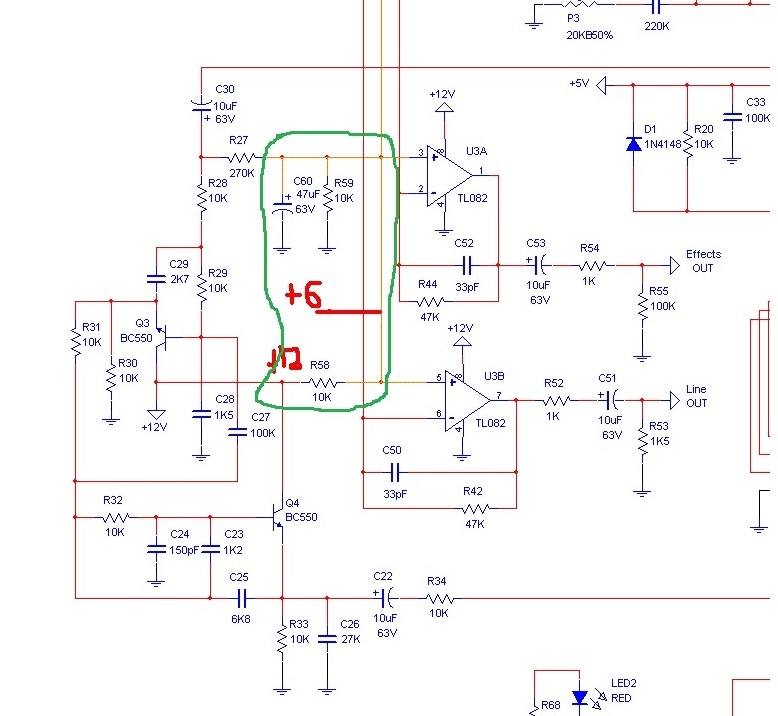

Нет, это не формирователь 1/2 питания ни разу. Он сделан вот здесь, на 2 резисторах 10к.

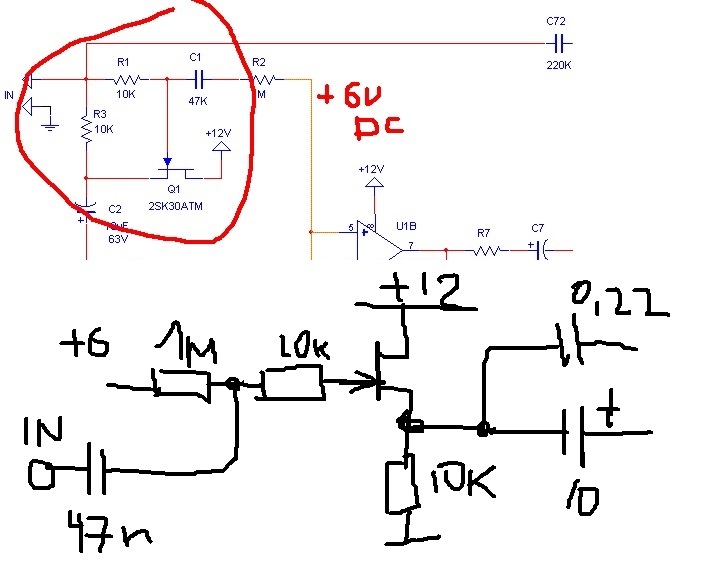

А это должен был быть повторитель перед ОУ (чтобы выходное сопротивление источника не влияло на гейны ОУ в инвертирующем включении). Но кто-то проебался и получилось то что получилось. Я его уже исправил, один резистор перепаял на массу со входа и сигналы на ОУ все раздал с истока транзистора.

Иллюстрация к комментарию
показать ответы
0
Автор поста оценил этот комментарий

Дык, может кусок откуда-то? Иначе нафига это всё?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Короче, как я понял, это по изначальному замыслу должен был быть истоковый повторитель, развязывающий дальнейшие операционники от входа. Перепаял пару резисторов - все заработало как должно, повторитель работает, постоянки на входе нет.

То есть кто-то сделал в схеме ошибку, потом с этой ошибкой развели плату, выпустили хер знает сколько приборов и никто этого не заметил - работает же как-то. Бразильцы (это бразильского производства ревер) походу те еще распиздяи.

0
Автор поста оценил этот комментарий

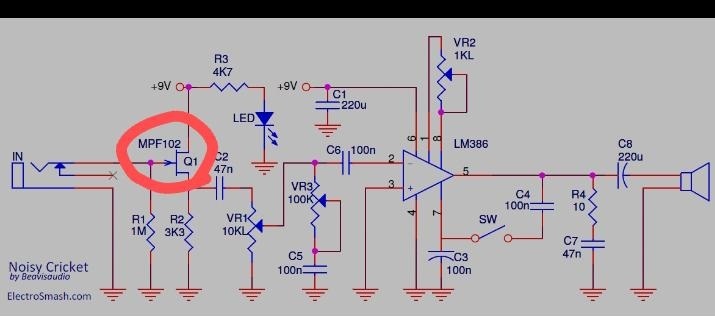

Немножк похоже

Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

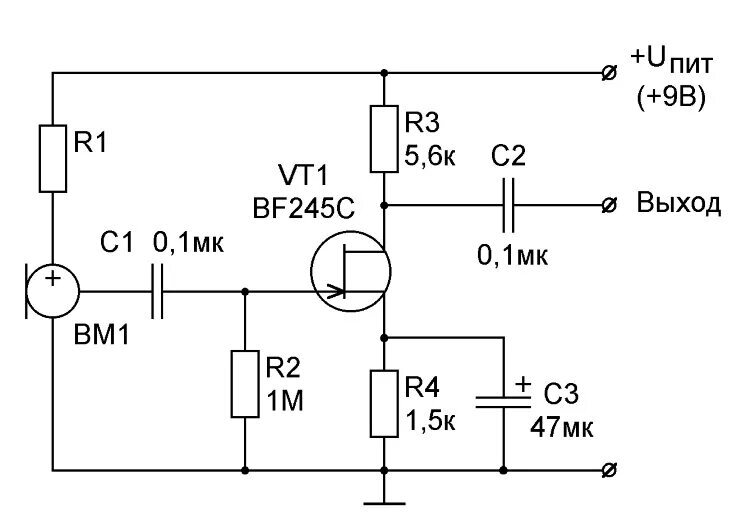

В музыкальном оборудовании такие микрофоны не применяются. Есть микрофоны с "фантомным" питанием по проводу, но они всегда балансные и напряжение питания там высокое, 48В.

А это простой прибор, должен от линии работать.

показать ответы
0
Автор поста оценил этот комментарий

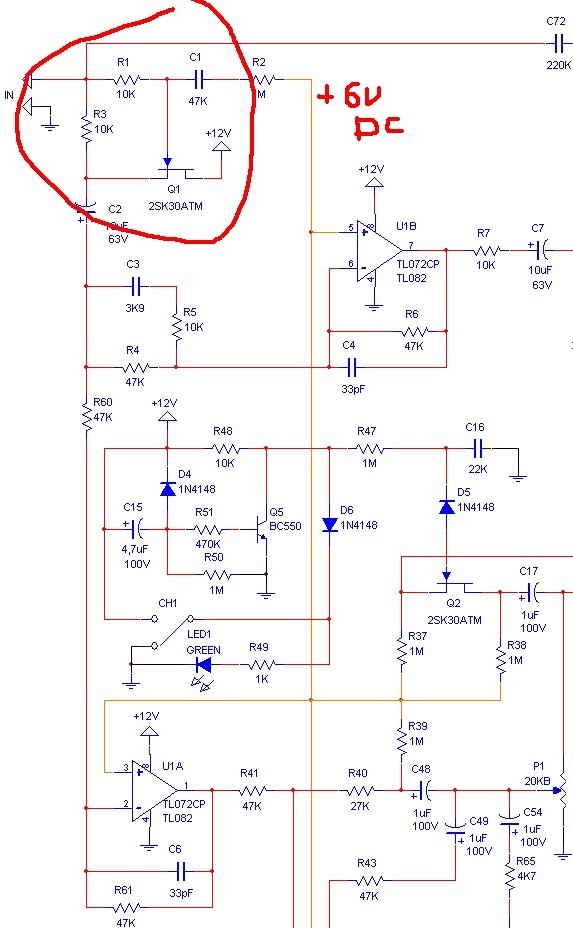

Полагаю, что это все же должен был быть повторитель на входе перед операционниками (так делают, это достаточно канонично), но какой-то криворукий мудак все детали перемешал.

Иллюстрация к комментарию
Иллюстрация к комментарию
0
Автор поста оценил этот комментарий
Так там постоянка и не пройдет с1 и с2 не дадут. Смущает только то, что этот наш плюс летит прямиком в минус с2
Если он не полярный, то сигнал охотнее пойдеёт через него, чем через с1
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Да, и конденсатор этот тоже наоборот включен. У меня мысль просто выкинуть этот транзистор совсем, но ведь кто-то зачем-то его придумал.

Сталкивался с тем, что схема была переделана из какой-то другой, и в ней как "мусор" в ДНК остались элементы, которые не работали. Может и здесь так, этот транзистор какой-нибудь фильтр на входе переключал или гейн усилителя (это же полевичок, их в звуке часто как ключ используют), потом это выбросили, а транзистор тупо раскорячили куда попало.

показать ответы
1
Автор поста оценил этот комментарий
Почему бы это не быть высокоомному предусилителю?
Со стока ток пойдёт туда, куда проще, проще будет в сторону 1 мегаомма или толстенного конденсатора и резистора на 47 кОм.
(формально да, он разделится, но соотношение будет 20 к 1)
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Это мог бы быть повторитель, если бы не резистор R3.

Ну и не пускают постоянный ток во вход. По постоянному току все отделено конденсаторами, кроме входного разъема.

показать ответы
0
Автор поста оценил этот комментарий

Скорее всего, защита по входу от перегруза.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Не похоже ни разу.

0
Автор поста оценил этот комментарий
В мобильном приложении не даёт увеличить гифки
Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Вот фрагмент.

Иллюстрация к комментарию
