Схема ЧАЭС

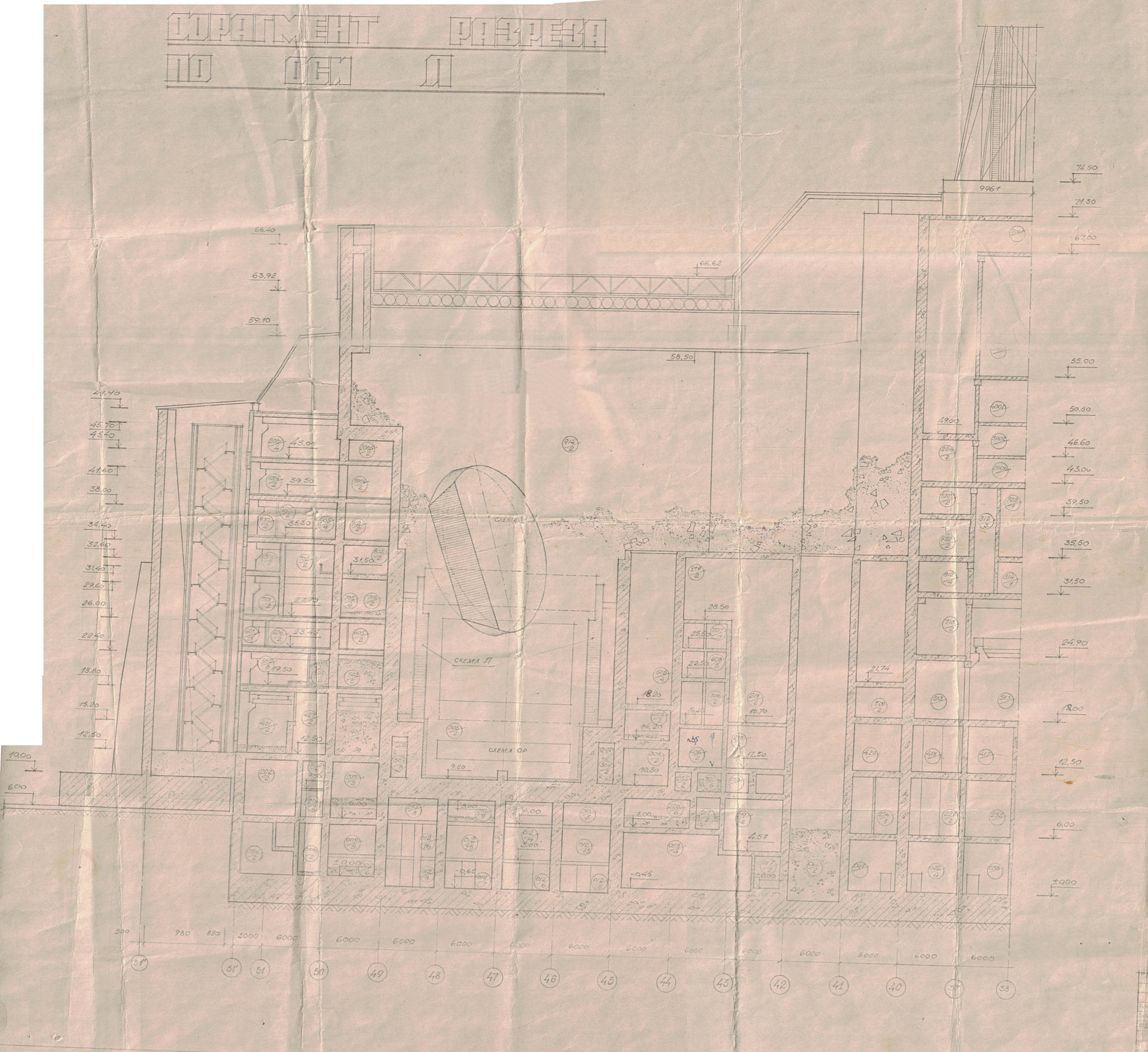

При работе по выводу из эксплуатации одного здания, ранее принадлежавшего ВНИПИЭТ нашли схему разреза по оси Л 4-го блока ЧАЭС. Скорее всего она была сделана в конце 1986-1988 годах.
Ось Л - центральная ось в основании реактора. Собственно по оси 47 на отметке +9.20 видна бетонная часть схемы К (крест), на которую опиралась в свою очередь схема С со схемой ОР, которая при аварии "съехала" вниз и 1/4 откололась. На чертеже ОР изображена схематично, что говорит о том, что данных у автора чертежа по состоянию схемы ОР на тот момент не было.
Честно не знаю, почему и кого заинтересовала высота, отмеченная ручкой, помещения 406/2 и почему никаких других отметок сделано не было. Так же отсутствует, а точнее аккуратно оторвана, основная надпись чертежа. Видимо, автор хотел остаться инкогнито. Предполагаю, что справа над основной надписью должна была располагаться экспликация помещений.
Для сравнения, схема по оси 46, сделанная намного позже специалистами Курчатовского института.
P.s. За кривоватость, прошу простить, чертеж весьма большого размера и не очень хотел помещаться в сканер, пришлось его "резать" по частям)
P.s.s Для интересующихся: схема радиационно-чистая. А вот таблице Менделеева в соседнем помещении повезло меньше. Она отправилась в ТРО.
