А будет лишь повествование о машине "Morgana DigiFold Pro" и о том, что она умеет. О её ремонте. В данном посте ещё не будет про неё окончания, поэтому - "без конца", а не потому, что вы могли бы подумать.

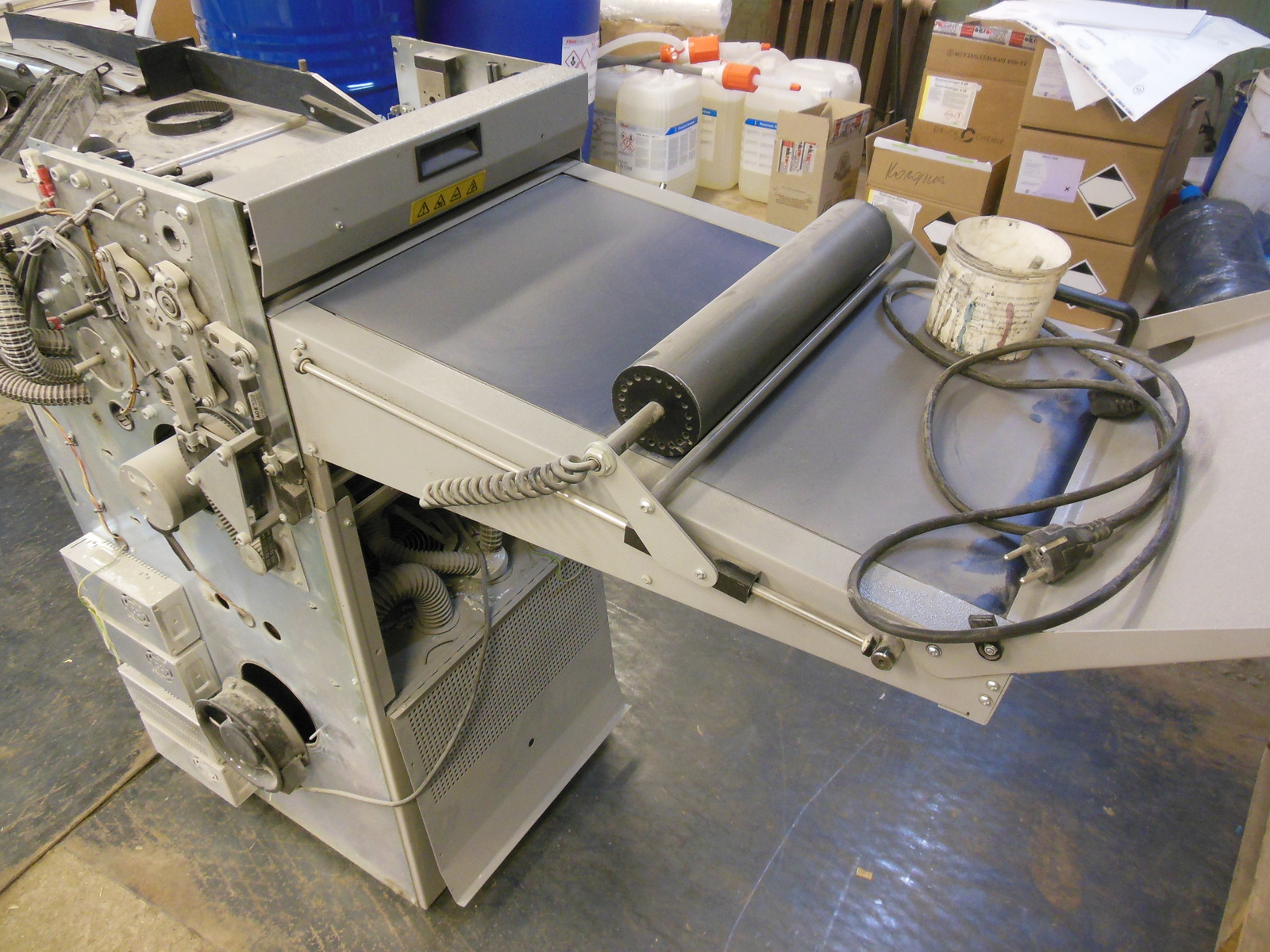

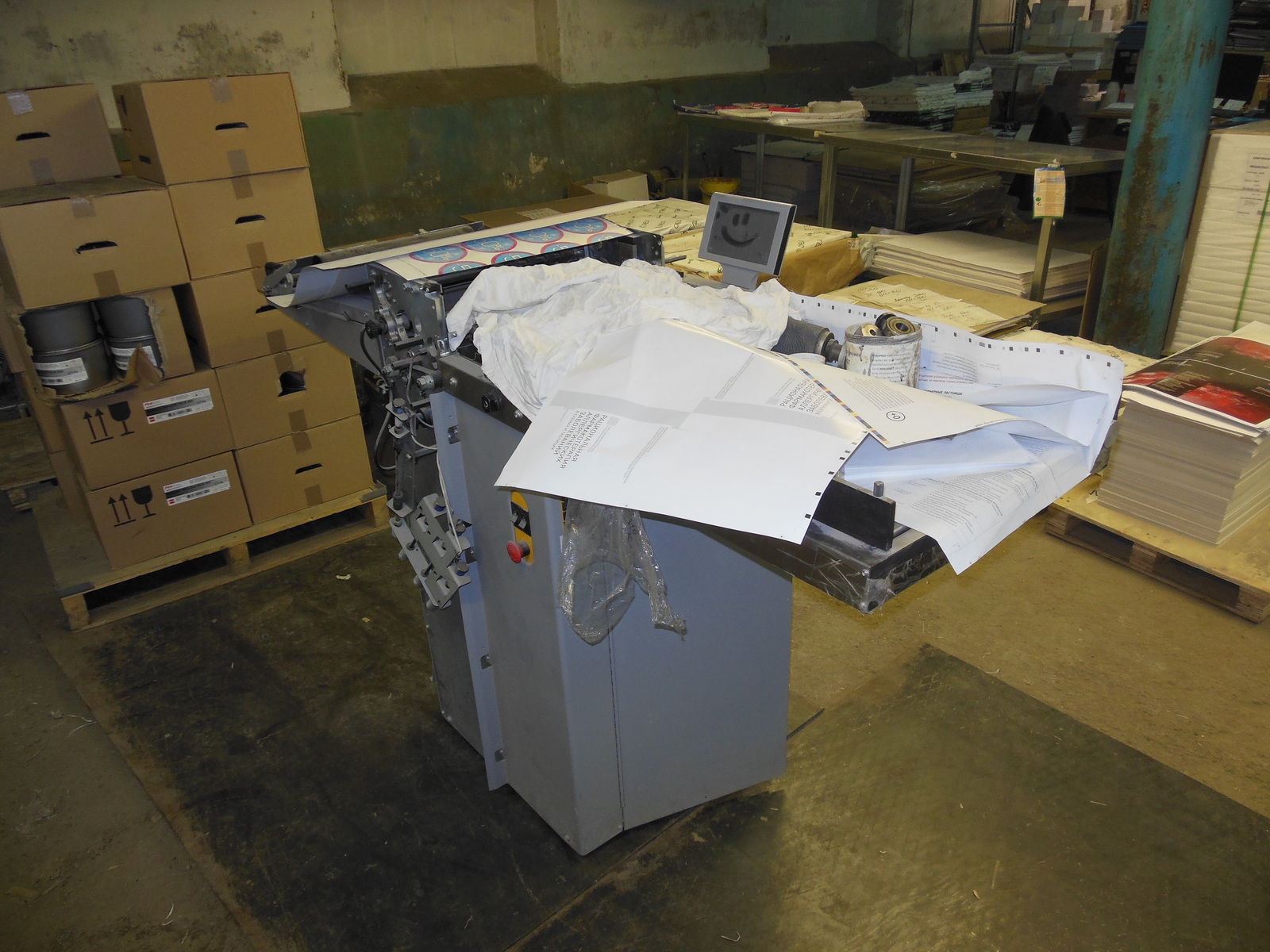

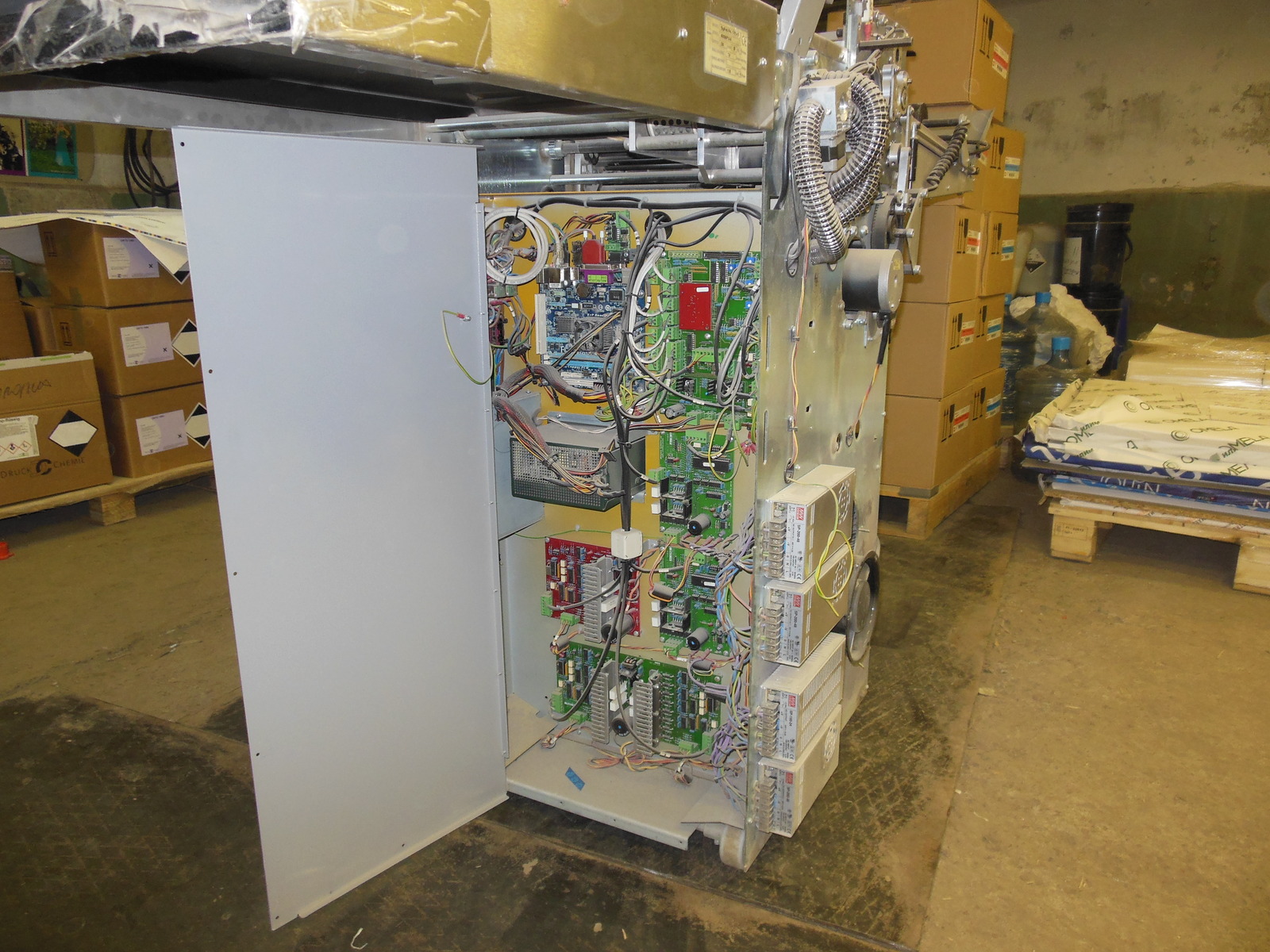

Досталась она мне вот в таком виде:
Это машинка полиграфическая. Относится к отделу постпечатной обработки продукции. Чтобы наступило понимание дальнейшей ахинеи, которую я тут буду нести в массы, расскажу сначала о том, что эта зверюга делает. Она фальцует. Она бигует. Она укладывает. И часто капризничает. )) Определимся так: фальцует = складывает, бигует = продавливает бумагу закруглённым «ножом» в нужном месте по ровной линии для того, чтобы при складывании бумага не пошла трещинками, а была ровной. Попробуйте сложить пополам лист картона – он будет «ломаться» по краю сгиба. Возьмите любую открытку, раскройте в ровный лист и увидите выпуклость на бумаге, которая в том числе облегчает сам процесс открытия-закрытия этого изделия адской целлюлозной промышленности. )) Эта ровная тонкая выпуклая (или впуклая) линия и есть биг (биговка).

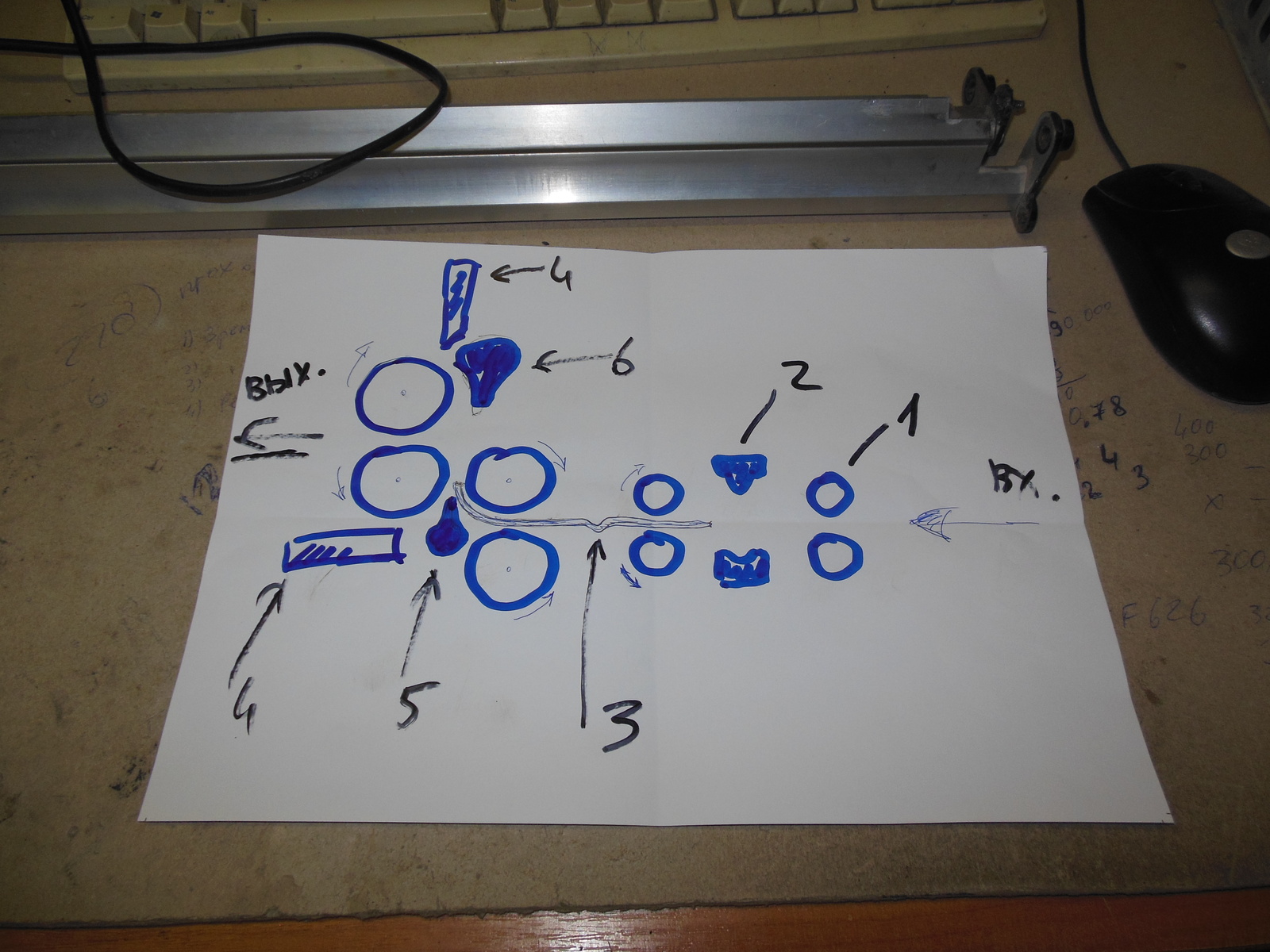

Дальше будет схема от руки. Рисовал для нового мастера, объясняя принцип работы машины. Надеюсь, и вам будет понятно. Во всякие автокады не люблю и толком не умею, поэтому, что есть. Описание будет длинным, поэтому оставлю его после картинки. Это может и неправильно, но в данном случае, мне кажется, вам будет удобнее именно возвращаться наверх к картинке.. ВИД СБОКУ, со стороны оператора машины, схема валов и протяжки листа:
Справа, со стола с бумагой (ВХ.) – лист (3) захватывается валами (1), проходит под биговальным ножом (2), который опускается на лист, продавливая на нём канавку (3), и идёт дальше в валы большего диаметра. За первыми двумя большими валами стоит фальцевальный нож. Если он, благодаря настройкам, попадает на самый край листа, то всего лишь помогает «пациенту» пройти дальше. Если же он опущен, бумага проходит в кассету (4), нож «ударяет» в середине листа – то валы затягивают уже сфальцованную бумагу. Далее продукцию встречает биговальный нож (6). И происходит поторение процесса. После чего продукция попадает на приёмный стол (ВЫХ.) и укладывается там штабелями ))

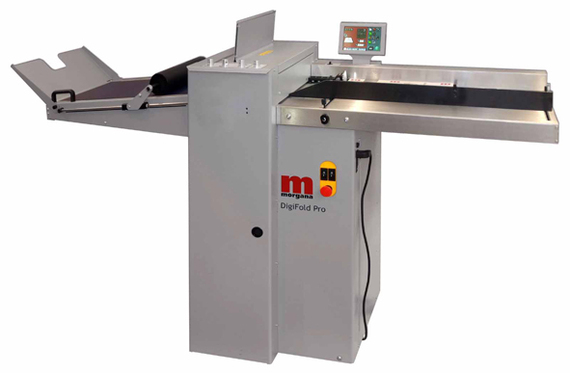

Возможно, вам будет ближе по душе картинка из инструкции, но она малоинформативна:

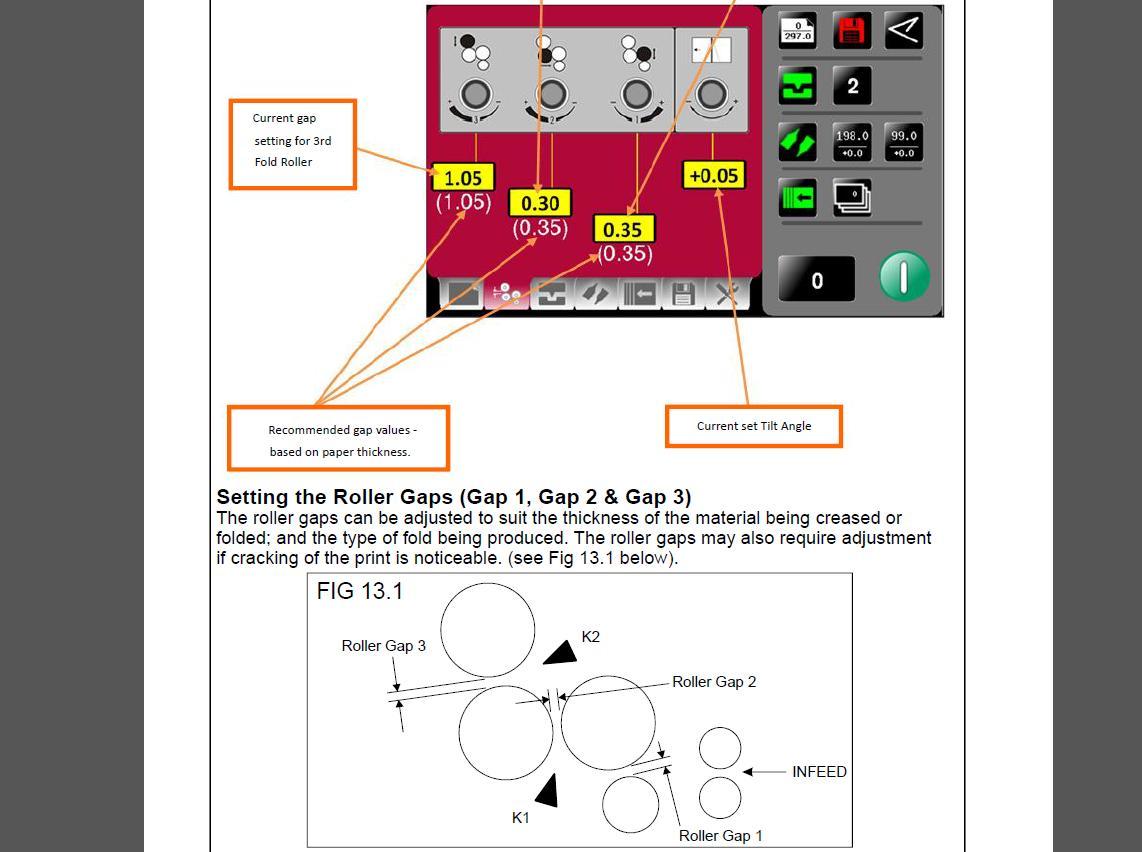

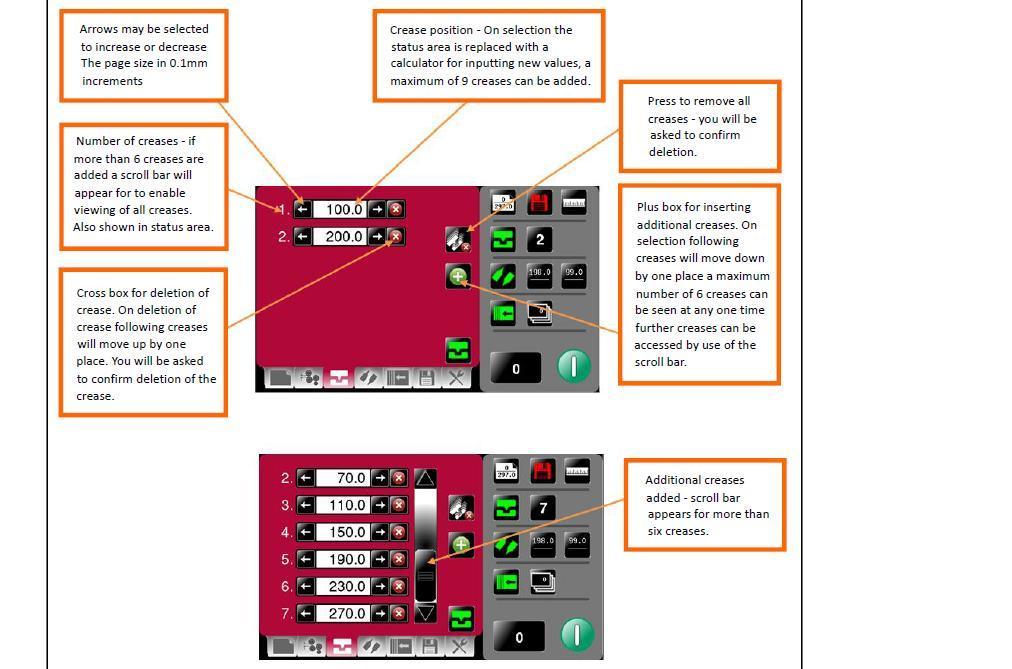

А вот ещё из инструкции по настройке формата, толщины бумаги, количества фальцев, биговок и т.д.

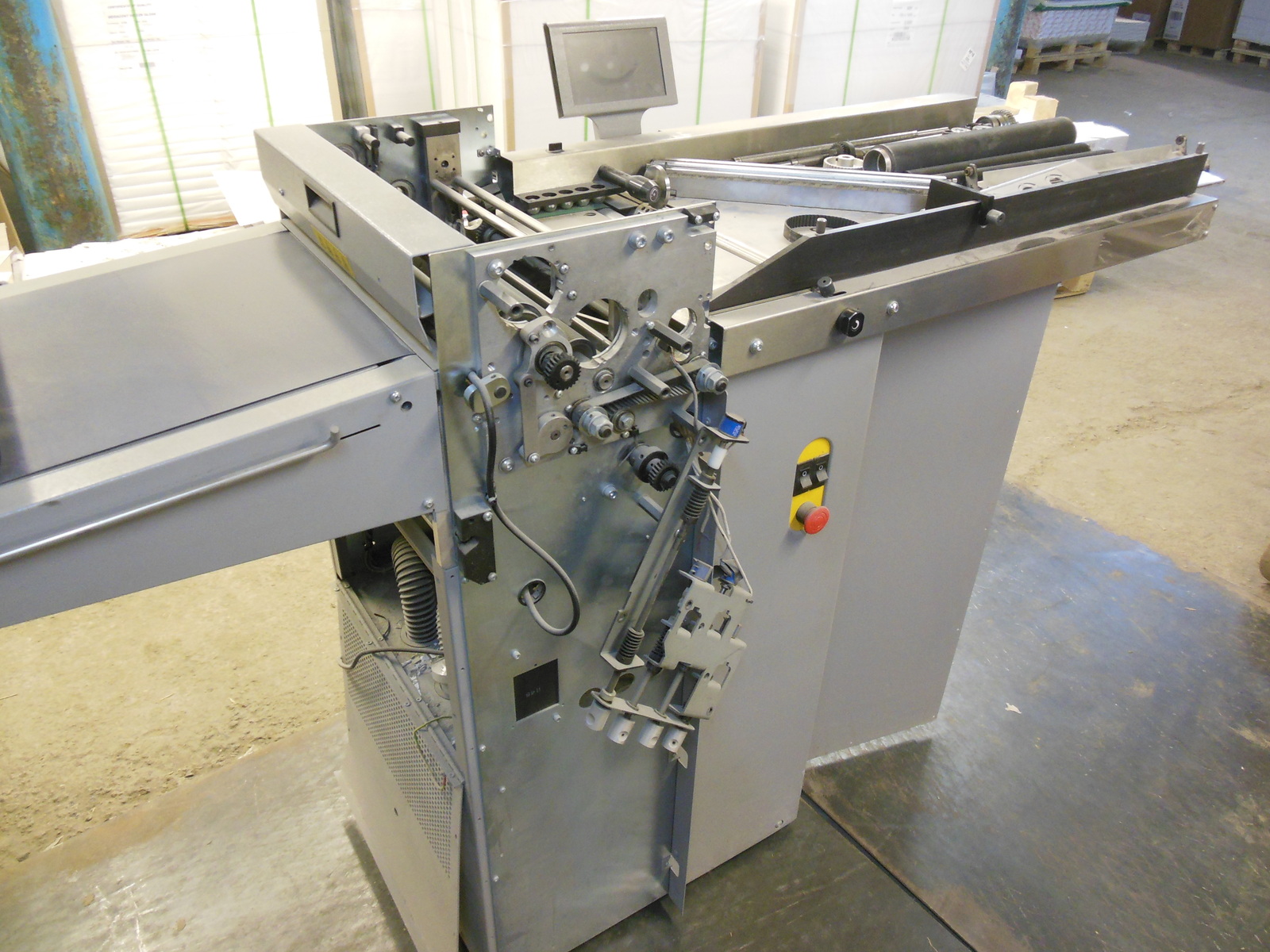

Ну и подробнее, что имеем. Запчасти:
На проводах болтаются ручки регулировки зазора между валами. Оси ручек снабжены потенциометрами (синенькие), которые откалиброваны так, что на экране управления вы увидите величину зазора, которую выставляете.

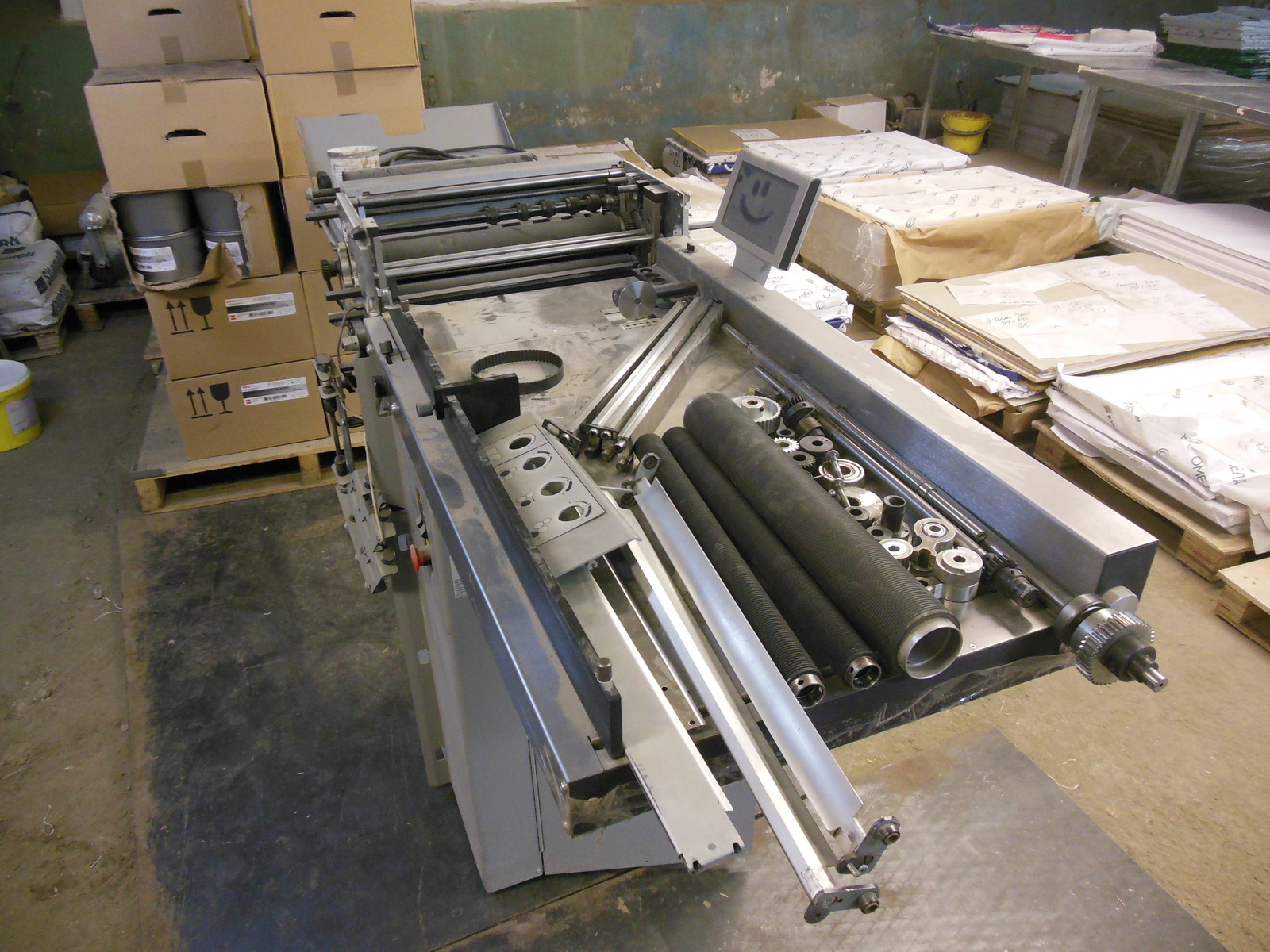

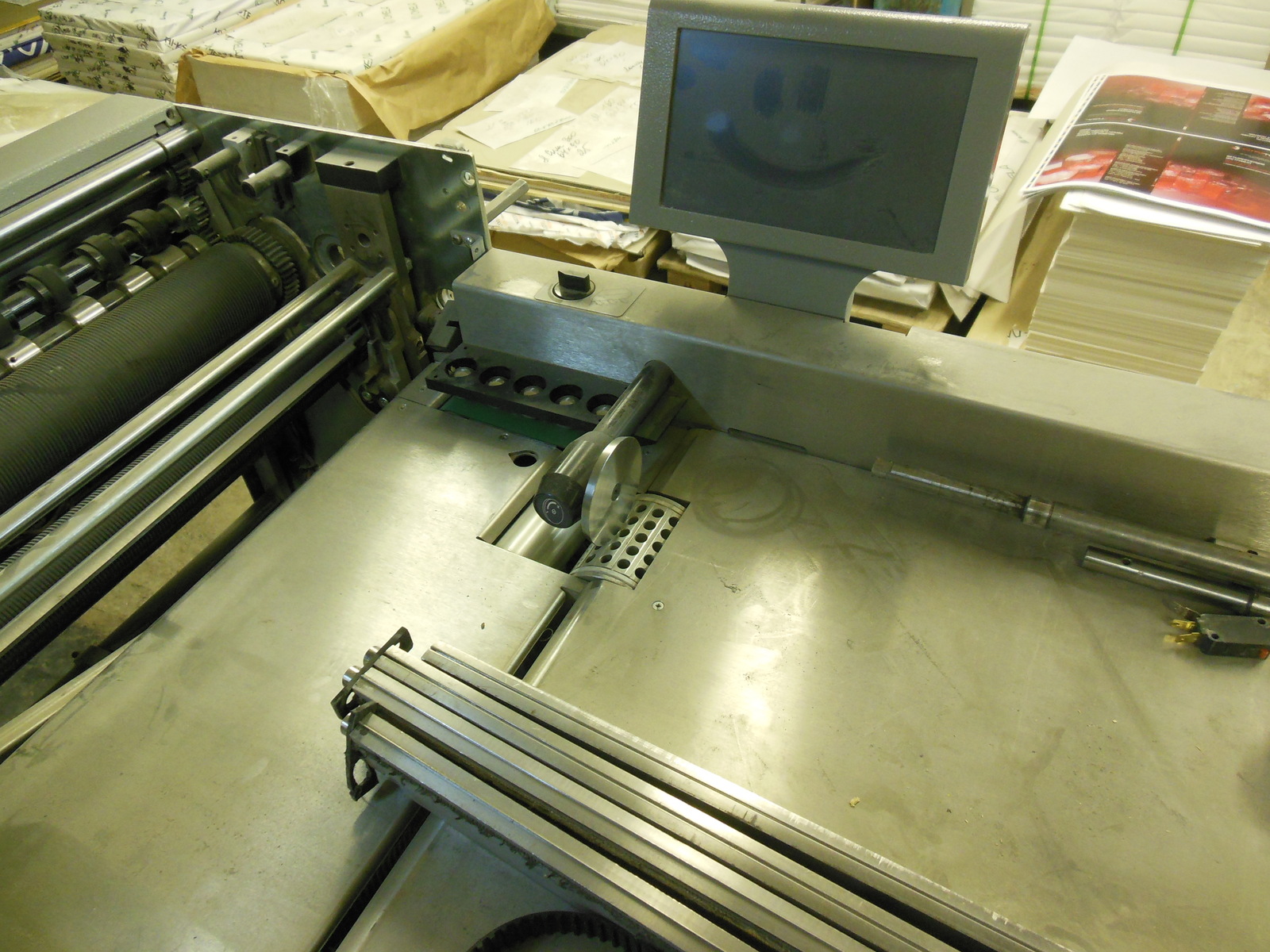

Стол подачи. На стол кладётся стопка бумаги. Подача идет снизу стопы, вакуумным роликом с кучкой дырочек. Над роликом стоит круглый отсекатель, чтобы не подавалось по два-три листа. Круглый – потому что регулируется величина щели между ним и вакуумным роликом за счёт поворота самого отсекателя влево-вправо (стоит на эксцентрике). Симпатичное инженерное решение. Ну и по длинным бортам стола подачи (внизу) узкие отверстия, через которые идёт приличный воздушный поток, приподнимающий всю стопку бумаги. На ролике с дырками создаётся вакуум, отжимающий один лист, ролик прокручивается, лист уходит под отсекатель и дальше в машину, где подхватывается валами.
Ещё на фото выше видны в ряд 2 комплекта биговальных ножей.

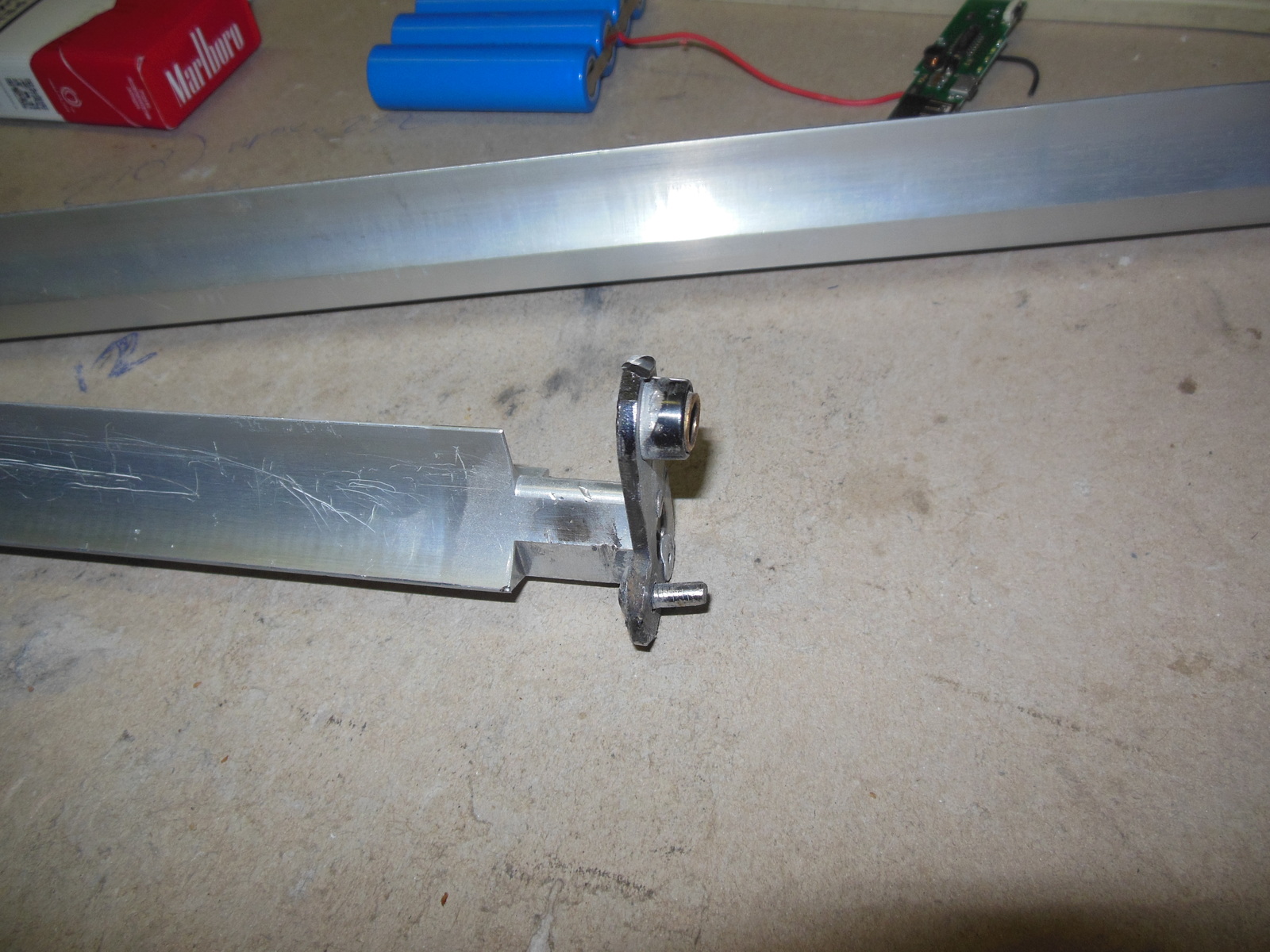

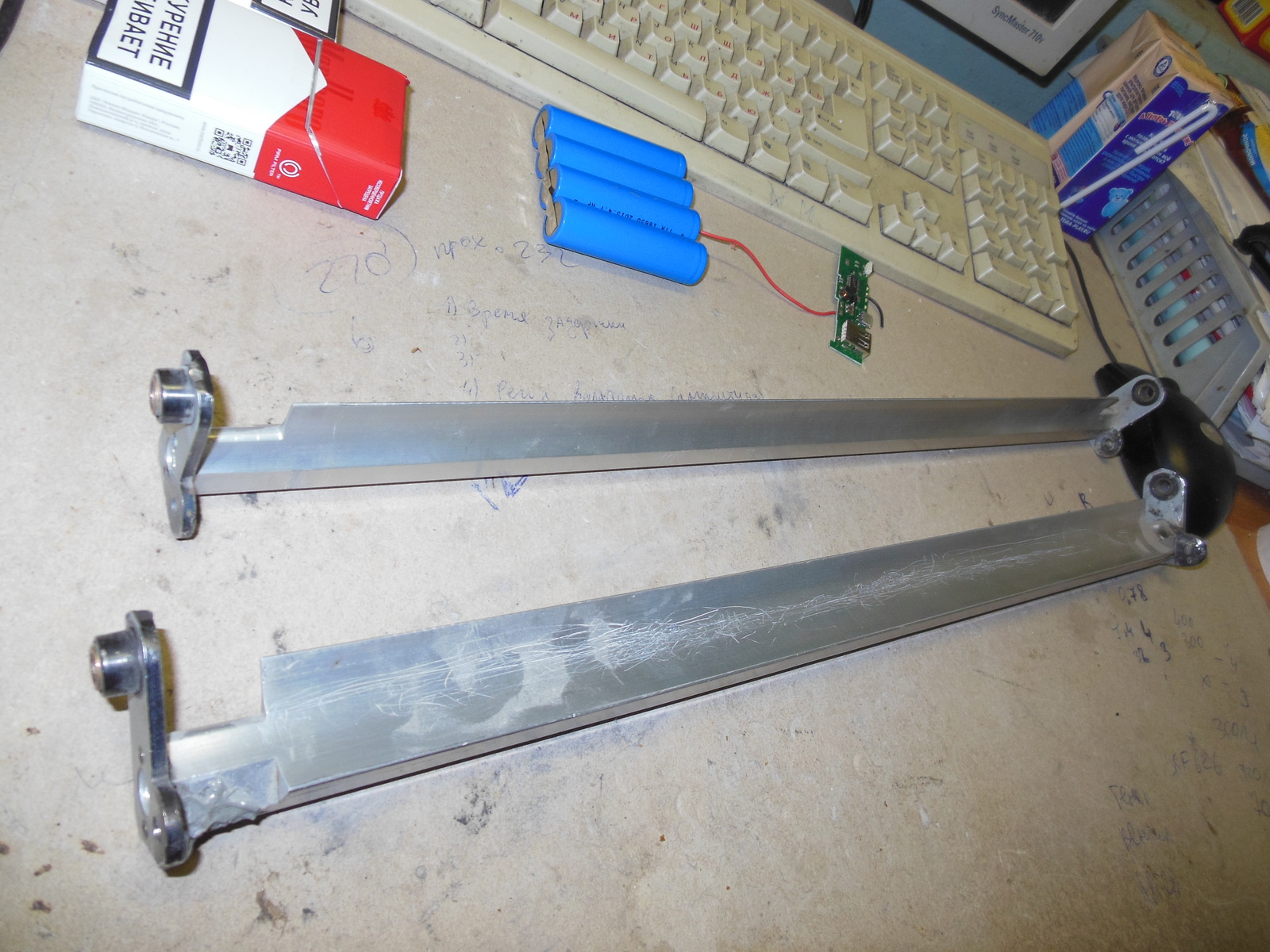

Ремонтировать тут придётся много всего. Например вот эти «летающие ножи». Они стёрты и режут бумагу при фальце.
Машинка вполне подлежит восстановлению. Стоит она 1 500 000 рублей, ремонт сервис-инженерами «из фирмы» - 700-800 тысяч рублей (исходя из их диагностики поломок и недочетов, такая цена на запчасти). Вывод? Будем шаманить. ))

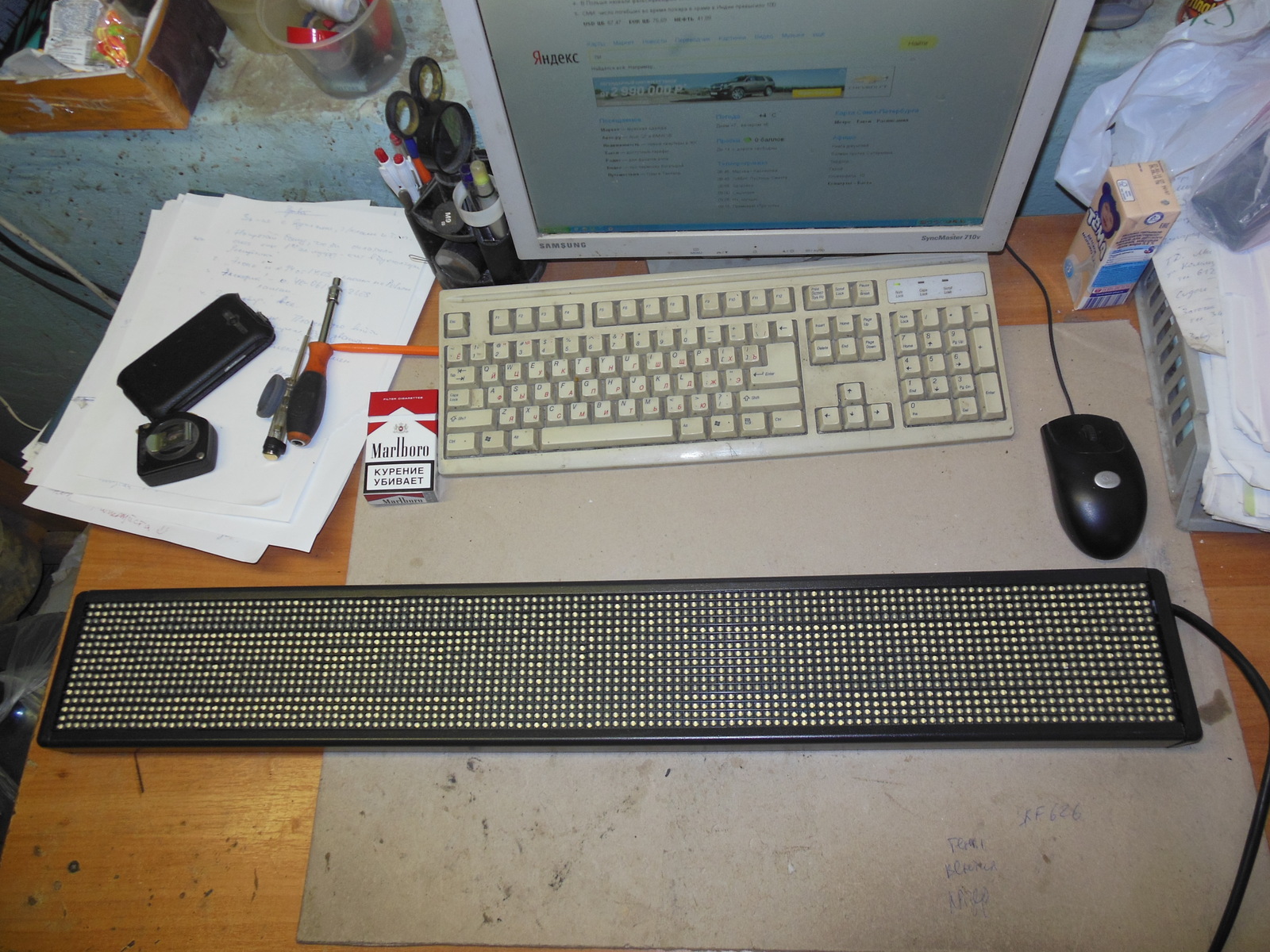

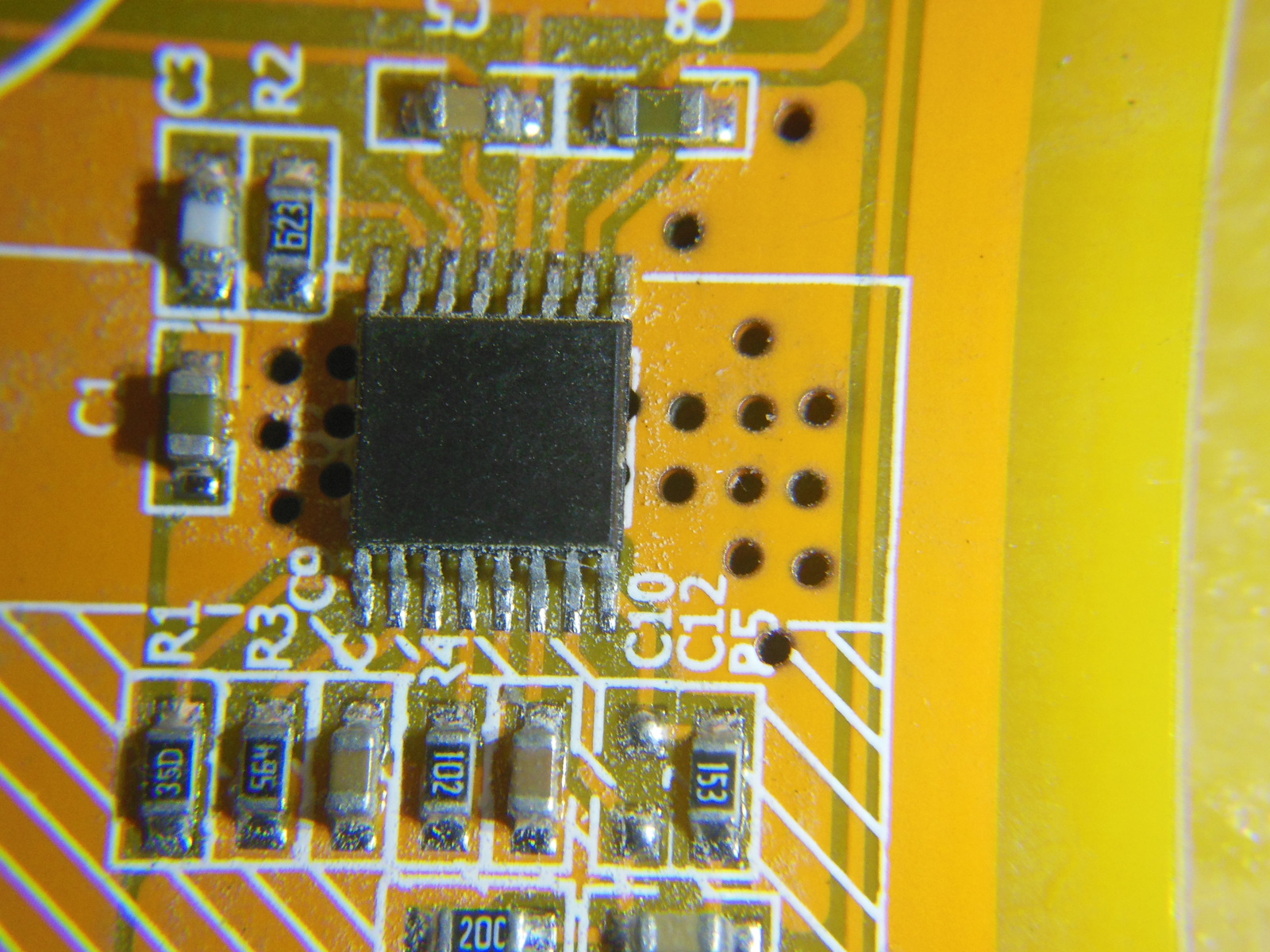

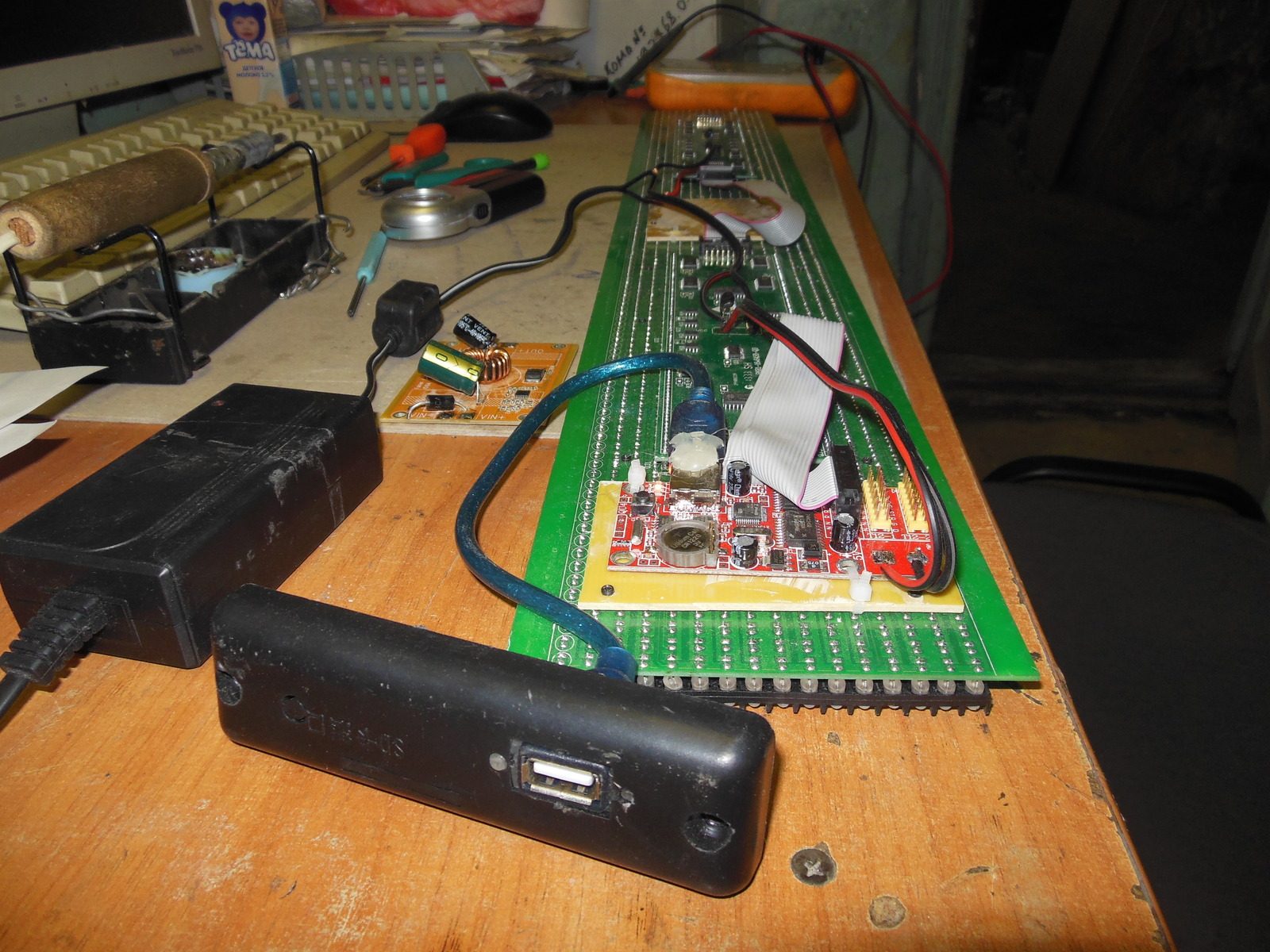

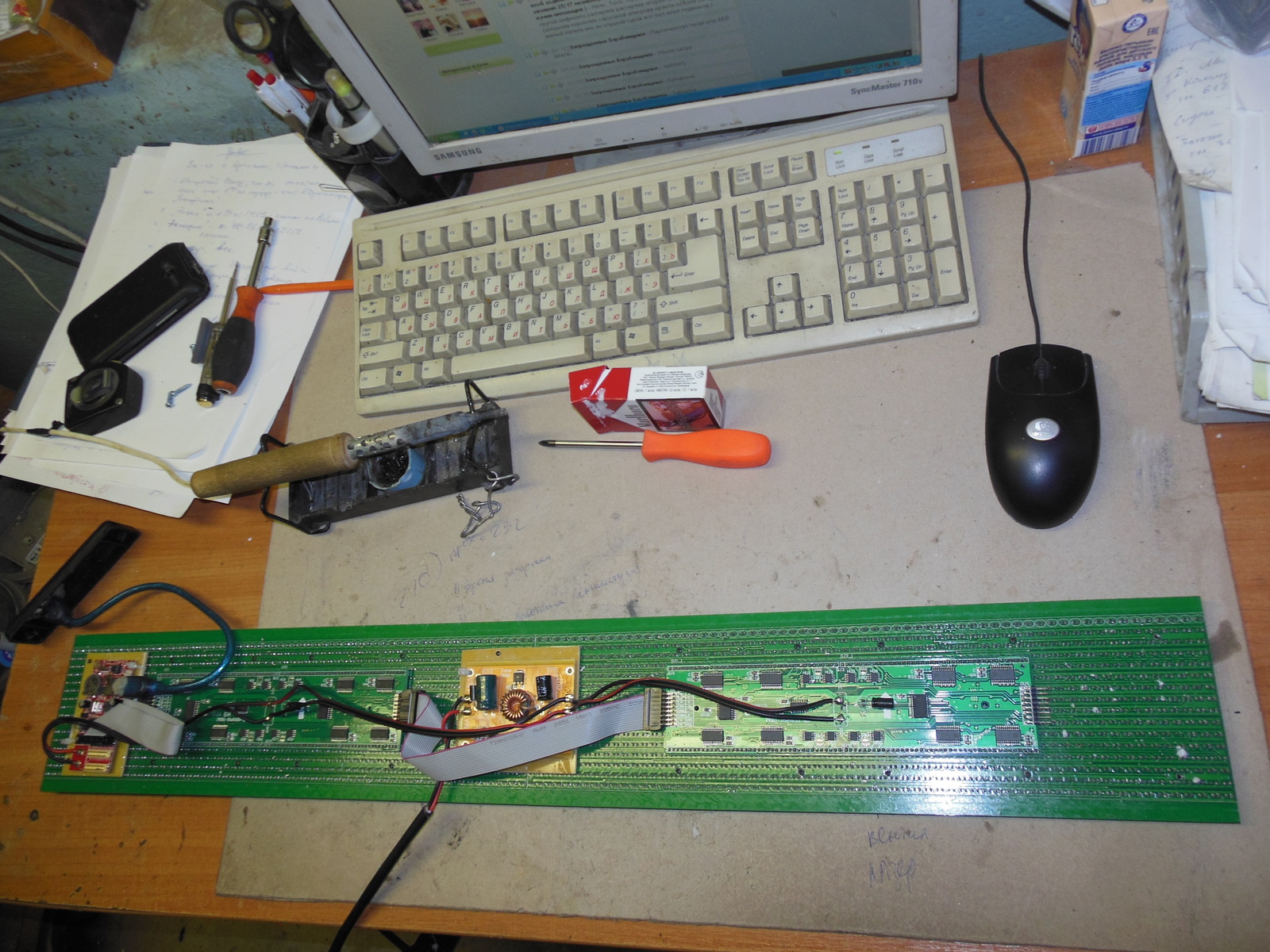

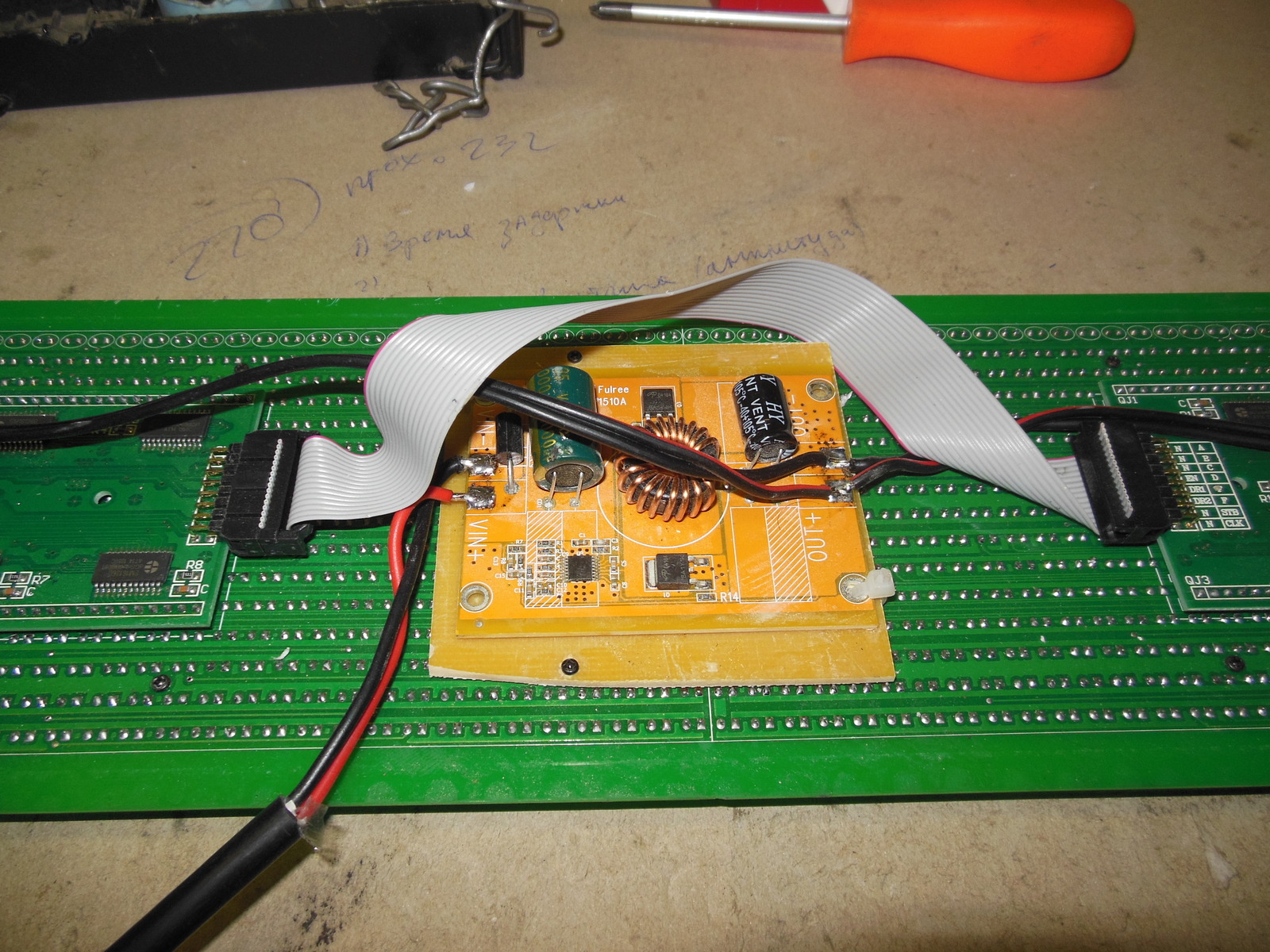

Ну, как говорил, про Моргану конец ещё не рядом, а пока, по моей традиции пихать всё в кучу (вы же любите салат оливье?) вот вам интересненькое из другой области:
