Самодельная четырехколесная полноприводная платформа для робота на Ардуино.

Я уже писал ранее о постройке такой платформы. После испытаний ее на радиоуправлении, кое-что перерисовал, создав версию, так сказать, 2.0.

Самодельная четырехколесная полноприводная платформа для робота на Ардуино. Arduino, 3D принтер, 3D печать, Робот, Робототехника, Своими руками, Самоделки, Длиннопост

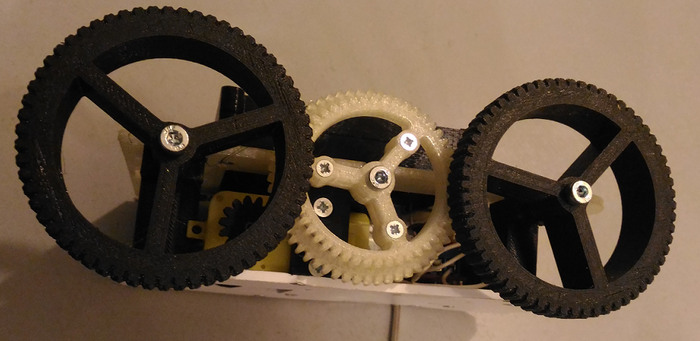

Передача крутящего момента на вторую пару колес также происходит с помощью редуктора.

Самодельная четырехколесная полноприводная платформа для робота на Ардуино. Arduino, 3D принтер, 3D печать, Робот, Робототехника, Своими руками, Самоделки, Длиннопост

Теперь попробуем протестировать автономное движение платформы, оснастив ее различными датчиками. Дополнительные оборудование размещается на вырезанных из листового ПВХ ножом площадках, которые легко крепятся саморезами спереди и сзади платформы. На фото ультразвуковой дальномер и датчики линии.

Самодельная четырехколесная полноприводная платформа для робота на Ардуино. Arduino, 3D принтер, 3D печать, Робот, Робототехника, Своими руками, Самоделки, Длиннопост

Или, например, инфракрасный.

Самодельная четырехколесная полноприводная платформа для робота на Ардуино. Arduino, 3D принтер, 3D печать, Робот, Робототехника, Своими руками, Самоделки, Длиннопост

Датчик угла поворота со щелевым диском считает больше отверстий, чем их есть на самом деле. Нужно попробовать свой сделать, возможно это "дребезг контактов".

Самодельная четырехколесная полноприводная платформа для робота на Ардуино. Arduino, 3D принтер, 3D печать, Робот, Робототехника, Своими руками, Самоделки, Длиннопост

В остальном - бегает нормально, можно тренироваться в программировании и тестировать различные модели датчиков, которые легко устанавливаются. Результат тестирования платформы можно посмотреть на видео.

Дубликаты не найдены

+1

годнота!

0

Как вам такие "желтые" мотор-редукторы? У них же пластиковые шестеренки. И большой разброс в скоростях вращения, как обеспечивается прямолинейное движение, энкодерами?

раскрыть ветку 1
0

Моторы не айс. Шумные, маломощные, не соответствуют заявленным характеристикам. Заявлено 3-12в, на самом деле, опытным путем, измеряя скорость вращения и напряжение, я для себя установил оптимальный режим - 5-9в. В процессе один сгорел.) Но они очень дешевые и со своими задачами справляются. А доступность, для детей - очень важно. Чтобы и те, кому родители не в состоянии купить дорогие, могли попробовать свои силы. Для, например, соревнований, я бы задумался о других моторах. А вот для тренировки в конструировании, тестировании датчиков и приемов программирования и эти сойдут.

И большой разброс в скоростях

А вот этого не заметил. Прямо едут. и гусеничная и эта. Китайские энкодеры считают отверстий в диске больше чем там есть. На неделе хочу свой сделать и протестировать в сравнении с китайским.

0
Платформа похожа на эрудитовскую
раскрыть ветку 3
+1

Решил посмотреть, что за платформа, но робот эрудит или что-то подобное не гуглится. Может как-то по-другому называется? Ссылкой не поделитесь, интересно глянуть.

раскрыть ветку 2
0
Перепутал название
Иллюстрация к комментарию
раскрыть ветку 1
0

Я так понимаю шестеренки вы напечатали?

раскрыть ветку 3
+2
да
раскрыть ветку 2
0

а каким пластиком печатали?

раскрыть ветку 1
0

а чё такой клиренс маленький? как-то скучно, зачем ей полноприводность если посадка низкая, только для тестов ардуины. а так респект, сам щас ковыряю уну

раскрыть ветку 4
+2
Может те ещё межосевой дифференциал всунуть?
раскрыть ветку 2
+3

не давно как раз попала в руки детская машина, ушатаная вся. разобрал и что вы думаете??? межосевой дифференциал, если интересно могу завтра выложить фоту

раскрыть ветку 1
0
Полнприводность - чтобы ездить по волнистым поверхностям и коврам. А так - да, для тестирования датчиков, питания, редуктора и отработки вариантов кода. Небольшой робот, которого обгоняет платформа на видео - буксовал и на этой поверхности из-за небольшой неровности. Пришлось подкладывать под трассу бумагу для выравнивания.

Ну и полноприводная - точнее в управлении.
