Сам собрал

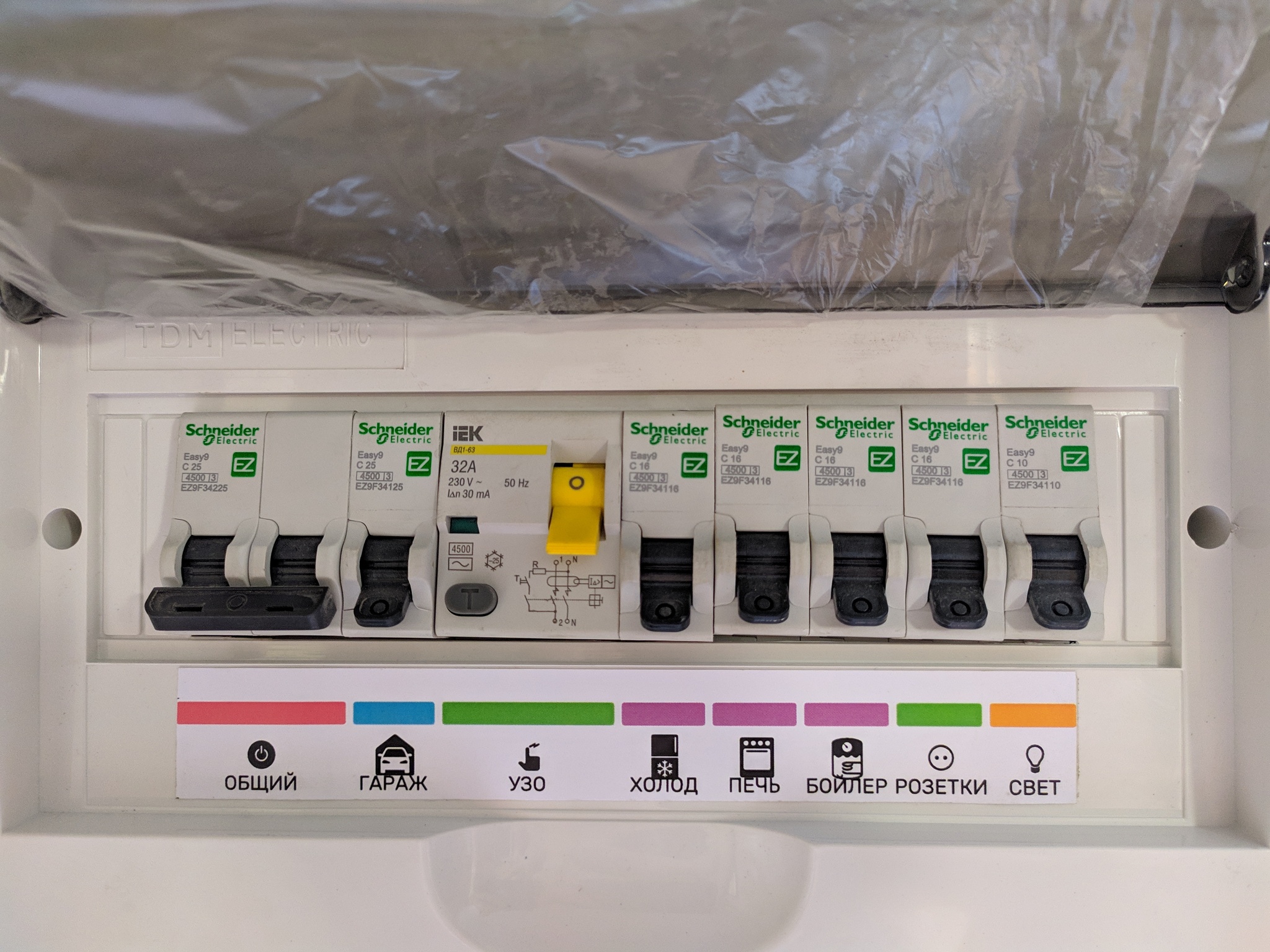

Делаю ремонт в своей квартире самостоятельно, впервые занимался электрикой, собрал такой щиток. Горжусь собой.
Принимаю критику и отвечаю на вопросы
Сделано хорошо, говорю как электрик. Вот только всё равно не понимаю я такого количества автоматов для квартиры... Сколько должно быть комнат для такого количества автоматов!? Достаточно на свет один, на плиту, холодильник и стиралку второй, по одному на каждую комнату на розетки, без учёта санузла и коридора, их вместе с кухней совместить можно, всё. И один узошник на вход, конечно. Но это чисто моё понимание мира, каждому своё.
раскрыть ветку (12)
ну если хочется и можется... делал сам, сам понимал что и зачем ему, почему нет?
у меня, вот к примеру, на кухне (частный дом) отдельный небольшой щиток. я туда 3х6мм2 притянул, а там уже разводка чисто по кухне сделана. зачем мне от основного щита несколько линий тянуть? в гараже далее после кухни тоже отдельный свой щит.
на фасаде дома "вводной" так сказать, где вводной автомат, счетчик и противопожарное селективное узо на 100мА. в доме основной щит.
Я бы добавил ещё одно реле напряжения + свои линии от него под холодильники/морозильники и кондиционеры. В этом реле напряжения выставляется время задержки включения 300 секунд. В основном реле напряжения (на остальные линии) время задержки 10-20 секунд.
раз интересно для чего столько автоматов, то вот список по памяти (в квартире 4 комнаты) :
1. 5 автоматов на розетки (каждая комната и коридор)
2. 2 автомата на 4 кондиционера, при поломке 1-го не хочу терять все, из быстро не отключить из розетки
3.варочная
4. духовка
5. проточный нагреватель
6. 2 группы света всего!)
7. неотключаемая группа для холодильника, роутера, морозилки и системы от протечек
8.стиралка
все, итого 14 автоматов, понимаю, что можно было проще, но как будто итак все по полочкам
1. 5 автоматов на розетки (каждая комната и коридор)
2. 2 автомата на 4 кондиционера, при поломке 1-го не хочу терять все, из быстро не отключить из розетки
3.варочная
4. духовка
5. проточный нагреватель
6. 2 группы света всего!)
7. неотключаемая группа для холодильника, роутера, морозилки и системы от протечек
8.стиралка
все, итого 14 автоматов, понимаю, что можно было проще, но как будто итак все по полочкам
раскрыть ветку (6)
Дд, почему столько узо на 63 ампера, наугад подобраны, или других небыло? 1 вводной 63 и еще 3 дополнительных, в чем причина?
раскрыть ветку (5)
УЗО на 63А стоит потому что на нем висят большие потребители, на автоматах, которые идёт после узо 48А, 66А и 64А, соответственно УЗО должно быть больше или равно этим токам
раскрыть ветку (4)
У вас входной 63 ампера, зачем вы туда все это впихнули? На 1 входной 63 А, 3 узо по 63 А
раскрыть ветку (3)
одно другому никак не мешает) думаю дальше бесполезно объяснять) вы понимаете, что если б стояли УЗО на меньший ток, ток через при максимальной нагрузке проходили токи больше? токи, на которые УЗО меньшего ампеража не предназначены?
раскрыть ветку (2)
Ебана рот, неужто кто-то на этом Пикабу знает как подбирать УЗО, что эта херня желательно берется выше на 1 ступень, чем автомат(т.к. у автомата есть тепловой расцепитель, который держит 15-25% сверх номинала достаточно долго). Удивлюсь, если ещё и устройство этого УЗО знает, как работает.
раскрыть ветку (1)
Ну это примерно как - пердящий выхлоп на корыте. Сделал сам, горжусь собой. Но вот нахера - непонятно. 🤣
раскрыть ветку (2)
В момент ремонта хочется сделать по максимуму, потом не переделаешь. Конечно, в идеальном случае в щиток потом годами не заглядываешь, и кажется что можно было проще сделать.
А если человеку хочется сделать, может сам сделать - то почему бы и нет?
Вот когда ремонтники тебе на каждую розетку диффавтомат ставят и защиту от дугового пробоя в квартиру - то скорее всего развод и вопрос "нахера?" :)
Ты - сектант секты малолетних деб... мотодятлов, которые снимают глушаки и в 12 ночи устраивают покатушки по спальному району? Поэтому? 😉😁
