Ретро часы на ИГП-17 (Arduino)⁠⁠

ИГП-17 — индикатор цифровой многоразрядный газоразрядный предназначен для отображения информации в виде цифр от 0 до 9 (и десятичного знака) в каждом из 16 цифровых разрядов и дополнительной информации в служебном разряде в средствах отображения информации индивидуального и группового пользования.

Основные технические данные

• Яркость свечения > 100 кд/м²

• Номинальная яркость свечения при максимальном токе 170 кд/м²

• Горизонтальный угол обзора при расстоянии наблюдения 0,6-0,8 м > 120°

• Напряжение источника питания вспомогательных катодов (постоянное) > 190 В

• Напряжение возникновения разряда (амплитуда импульса) < 190 В

• Напряжение поддержания разряда (амплитуда импульса) < 170 В

• Напряжение смещения на сегментах относительно анодов (постоянное) < 120 В

• Ток индикации (среднее значение)

  • одного сегмента < 25 мкА

  • десятичной точки < 18 мкА

• Интервал времени между импульсами, подаваемыми на электроды двух соседних знакомест > 35 мкс

• Время готовности при освещенности 40 лк < 1 с

• Минимальная наработка 5000 ч

• Параметры, изменяющиеся в течение минимальной наработки импульсное напряжение возникновения разряда < 190 В

  • средний ток индикации одного сегмента < 30 мкА

  • десятичной точки < 21 мкА

  • яркость индикатора > 90 кд/м2

• Срок хранения не менее 8 лет

• Вибрационные нагрузки (1—2000 Гц) < 5g

• Многократные ударные нагрузки (длительность удара 2-15 мс) < 15g

• Одиночные ударные нагрузки (длительность удара 2-6 мс) < 75g

• Температура окружающей среды

  • при эксплуатации +1…+50°С

  • при транспортировке -60…+50°С

• Относительная влажность воздуха не более 98%

• Пониженное атмосферное давление 400 мм рт. ст.

Предельно допустимый электрический режим

• Наименьшее импульсное напряжение источника питания 190 В

• Наименьшее постоянное напряжение источника питания вспомогательных катодов 190 В

• Наибольшее постоянное напряжение смещения на сегментах относительно анодов 120 В

• Рабочий ток одного сегмента

  • средний 25…40 мкА

  • импульсный 300…700 мкА

• Рабочий ток десятичной точки

  • средний 13…20 мкА

  • импульсный 200…400 мкА

• Рабочий ток вспомогательного катода 7…15 мкА

• Наименьшая длительность импульса напряжения источника питания 200 мкс

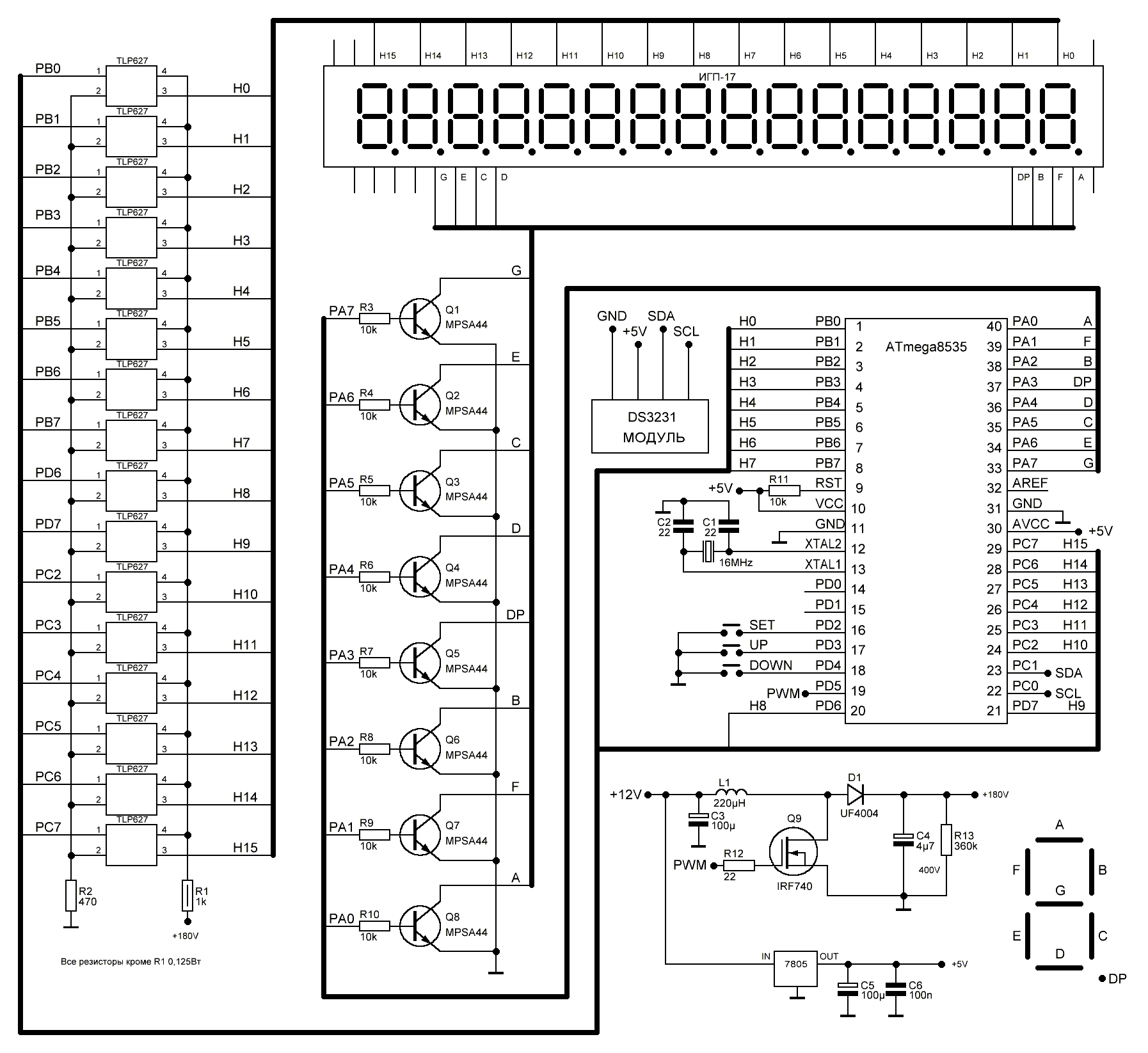

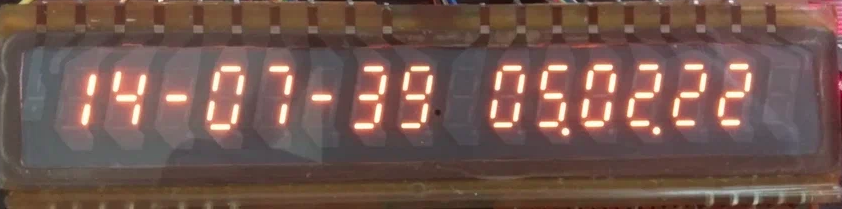

На индикаторе ИГП-17 можно собрать часы и отображать на них текущее время, дату, месяц и год. В качестве микроконтроллера будет использован Atmega8535, так как обладает большим количеством выходов. Текущее время берется из часов реального времени DS3231.

Обеспечивает работу динамической индикации таймер 2 (1250 Гц), PWM сигнал необходимый для работы импульсного преобразователя напряжения контролируется таймером 1 (15625 Гц). Изменяя скважность PWM сигнала можно регулировать выходное напряжение импульсного преобразователя (+180 В).

Анодами индикатора управляют оптроны TLP627, катодами (сегментами) транзисторные ключи на MPSA44. Часы питаются от постоянного напряжения +12 В, в схеме предусмотрен стабилизатор 7805 для питания микроконтроллера Atmega8535 и часов реального времени DS3231.

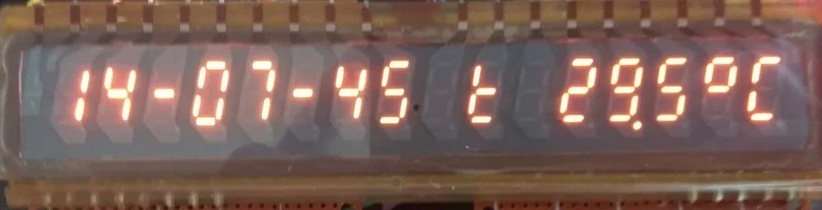

В часах реального времени DS3231 имеется термометр, его показания периодически выводятся на индикатор вместо даты, месяца и года.

Так же в часах предусмотрен режим антиотравления катодов, раза в час, ровно в 30 минут происходит перебор всех цифр индикаторов в течении 10 секунд.

Для коррекции времени часов используются три кнопки SET, UP и DOWN. При нажатии на кнопку SET начинают мигать показания часов, кнопками UP и DOWN можно установить необходимое время. При коррекции секунд при нажатии кнопок UP и DOWN происходит сброс секунд в  ноль.

Скетч - http://rcl-radio.ru/?p=112823
