Ремонт SURT10000XLI
Прошу помощи с ремонтом SURT10000
холодный старт есть, но вылетает ошибка красный крест и 00100, по сервис мануалу проверил все диоды, все норм. Заметил что нет заряда, мосфеты (через которые идет заряд) закрыты, перед ними + 200 и -200 (относительно PGND) есть, но ШИМ не генерит импульсы на оптопару (перед ними) и далее соответственно ничего нет на гейте, возможно ШИМ сейчас в ошибке, потому и остановлен.

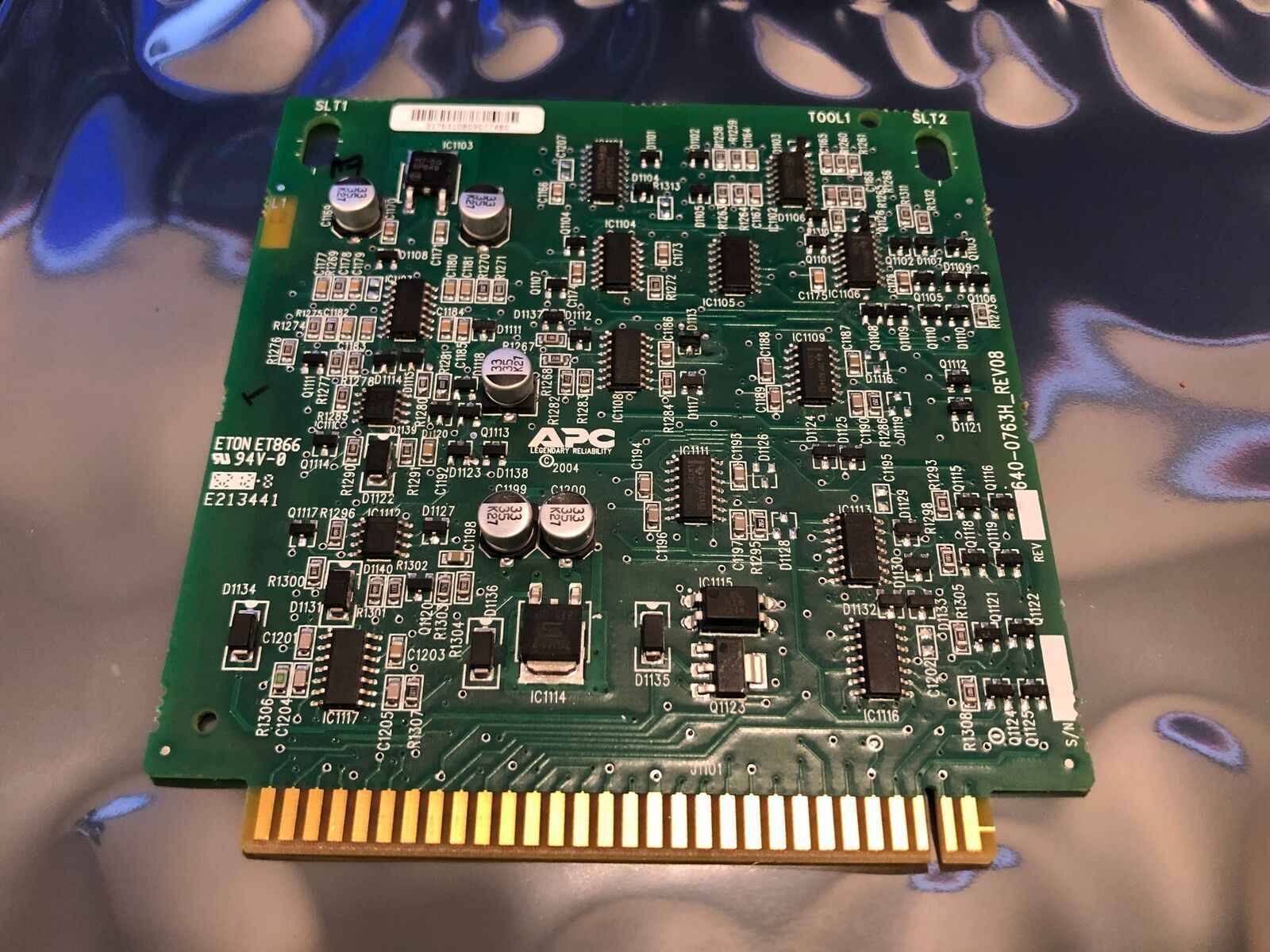

Может кто сталкивался, или есть схема (может часть схемы, например этой платы 640-0763h) там бы по пинам понять что приходит, что уходит, может найду что полетело.
Как я понял ШИМ на этой плате, но он в защите (ошибке)
И еще вопрос, там на плате есть PGNG, +400 и -400, так вот должно быть в сумме 800 или по 200?
