Ремонт портативной аудио колонки Bang & Olufsen⁠⁠

Всем привет!

Давненько ничего не писал - очень много работы. Планируем выход в сеть и собственное производство - пока не скажу чего именно =)

Тут же, маленький ремонт для подписчика-пикабушника.

Имеем: премиальная портативная аудио колонка Bang & Olufsen A1 2nd Gen.

Собственно, вот:

Явно не для школьников-аудиофилов у подъезда. За эти деньги можно шаху на ходу купить )

Из нее выдрали разъем Type-C, с мясом.

Пока прошу не агриться на владельца колонки за рукожопость - обо всем по порядку...

Распишу все поподробнее, может кому пригодятся фотки платы для ремонта или АКБ, к примеру.

Вот она, на ремонтном столе:

Снимаем сетку поворотом против часовой стрелки:

Идентификаторы замазал - мало ли...

Далее выкручиваем 6 саморезов (тут все под Торкс Т8) и вскрываем колонку, не забыв отстекгуть 2 шлейфа (динамиков и индикатора):

Теперь выкручиваем 4 самореза из рамы аккумулятора (они подлинее) и еще 6, крепящих плату:

Вот инфа по АКБ:

В общем, тут 2 банки 18650 на 3000 мАх.

Достаем плату:

Вот фото поподробнее (если нужны будут исходники не обжатые - пишите):

А вот тут явно была дискотека:

А вот и оттоптанные ноги:

Штошшш... Раз уж получилось разобрать, думаю и починить не проблема.

Подравняем погнутые ноги. Да тут не все так плохо:

Бревно зуботычущее - так, для масштаба всего происходящего.
3-4 контакты с краев, в верхнем ряду и 2-3 - в нижнем, с обеих сторон - это пустышки - не используемые контакты - на них болт кладем. Итого, у нас под восстановление всего 4 контакта. Перед тем как восстанавливать, подлечим выживших зеленкой.

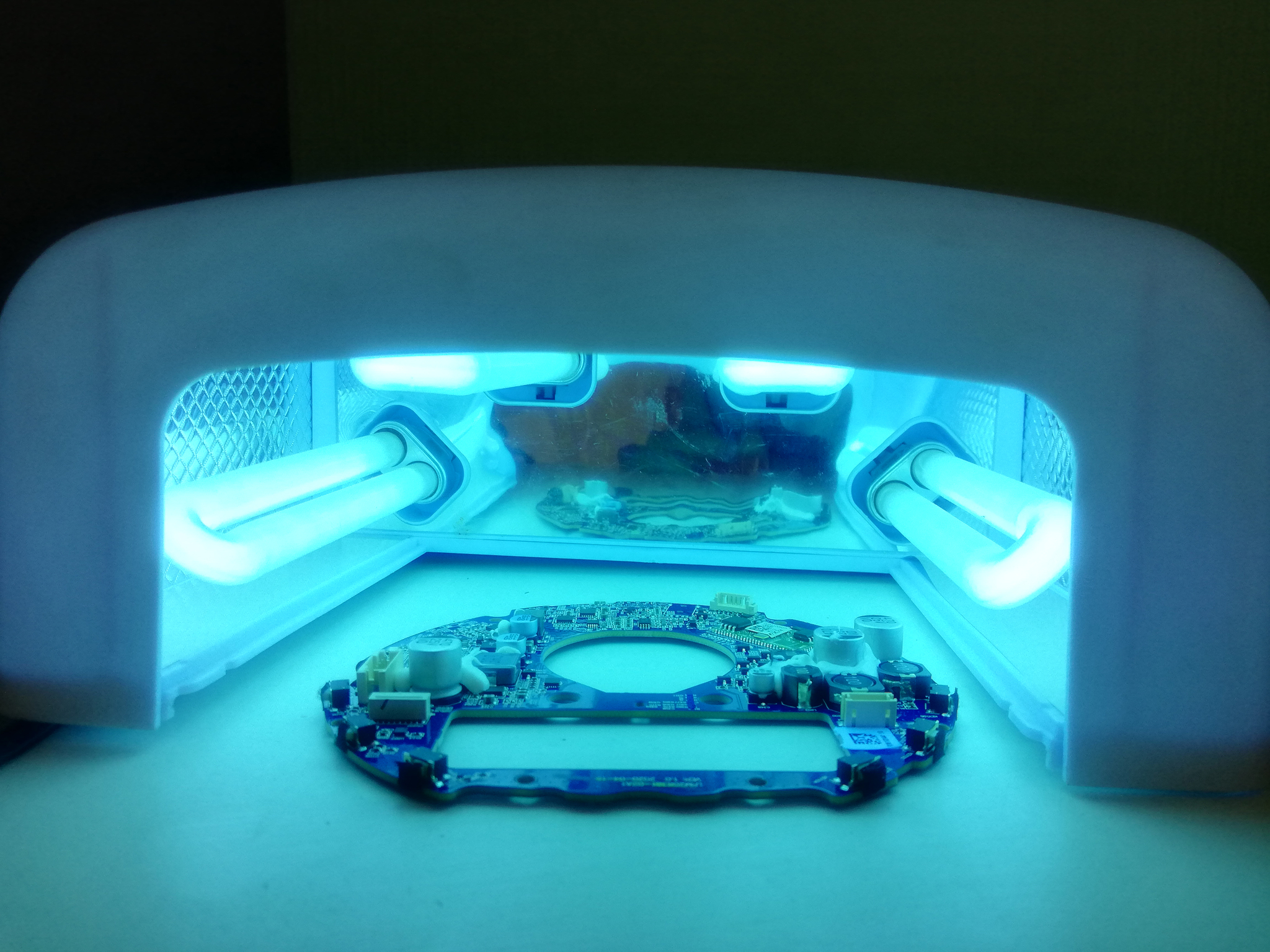

... и отправим запекаться под ультрафиолетовую лампу.

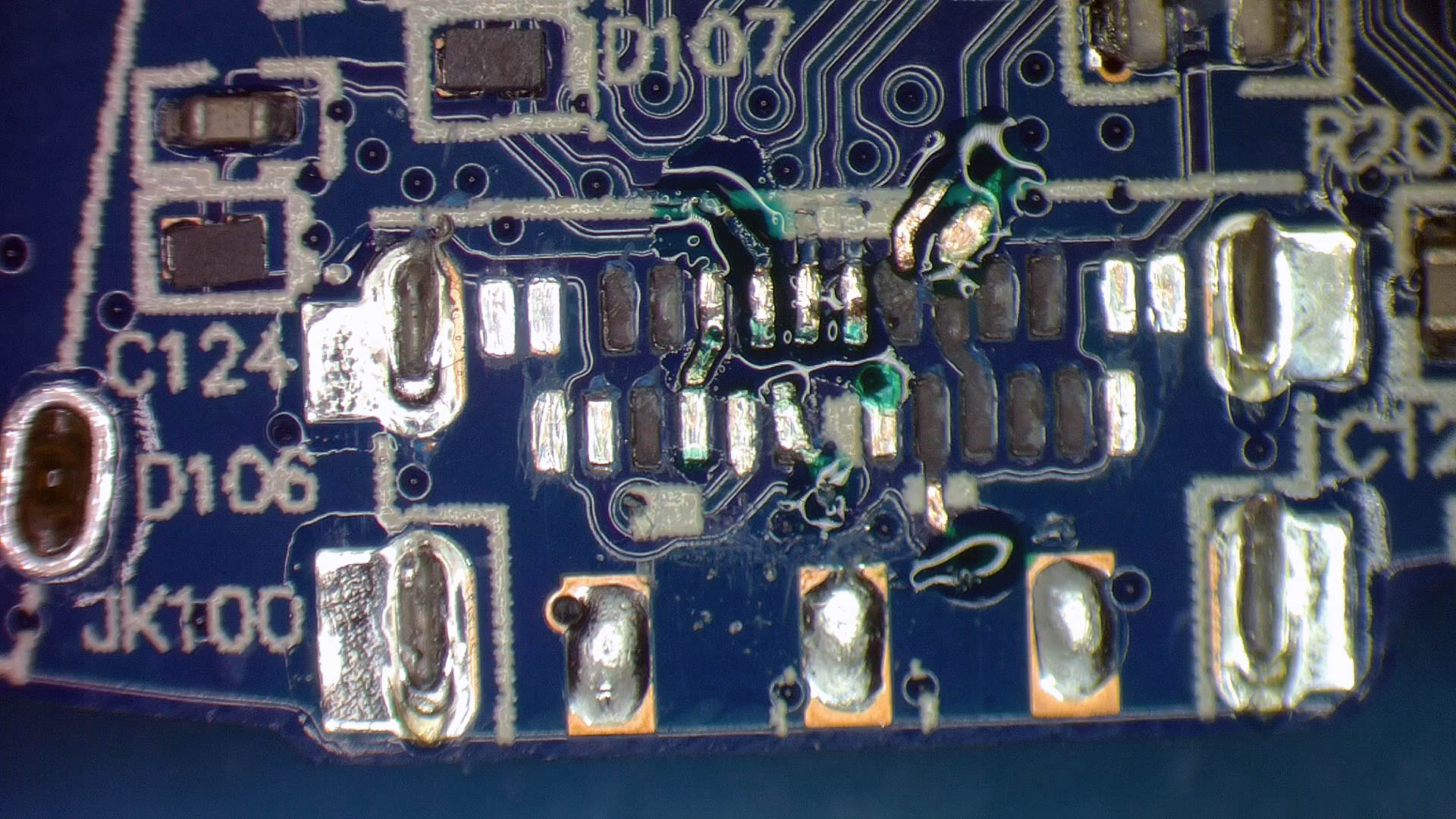

Затем, подпаиваем новые контакты. Опять мажем зеленкой и опять запекаем. Заодно, возвращаем на место сбежавший конденсатор (в верхнем правом углу на фото).

Сорри, фокус не поймал.

А вот дальше какая-то жесть началась. Вроде не первый раз паяльник в руках держу, но поврежденные контакты при попытке припаять новый разъем, по очереди стали отскакивать. Пришлось трижды менять разъем. Потратил дополнительно более 2 часов. В итоге, почти все контакты восстановил в ручную. К сожалению, фото каждого этапа не сделал - был сосредоточен на работе. По итогу посадил разъем:

Подключим АКБ и посмотрим, пойдет ли заряд:

Ага. Идет. Потребление около 1А. Правда тут блок питания на 1А и кабель подушатанный. Но нам главное сам факт, что АКБ заряжается.

Так как колонка влагозащищенная (но лучше не проверять), то добавим маленько термоклея вокруг разъема. Хоть сам разъем и несколько защищен, но так - на всякий случай - лишним не будет.

Дальше окончательно собираем и еще раз проверяем:

А теперь вишенка. Конечно же, оторвать можно любой разъем. Но в данном случае это было бы сделать в разы проблематичнее, если были бы воплощены задумки инженеров-проектировщиков данной колонки. Но видимо вмешался эффективный менеджер и все заранее поломал.

Инженер придумал дополнительные контактные площадки под корпус разема. Вернемся к одной из первых фотографий:

Но эти контакты, как видно, не использовались. Кроме того, корпус разъема состоит из металла, к которому ничего не получается припаять, а он должен был быть припаян пузом к контактам. А тут паять можно только раму разъема, которая приварена к нему точечной сваркой. Кроме того, у этой рамы очень короткие ноги. Они входят в посадочные места, примерно на 1/4-1/3 глубины (толщины платы). Что в свою очередь также большой минус.

В общем, думается мне следующее. На конечной стадии проектирования B&O отказались от разработки собственного разъема ТупеЦ и решили воспользоваться готовым решением от китайцев.

Короче, разъем - это слабое место данной модели колонок. Пользоваться нужно с большой аккуратностью.

На этом закругляюсь.

Спасибо всем за внимание! Удачных ремонтов!

-----------------------------------------
