Ремонт nibebot pro⁠⁠

И так, привет друзья и мои подписчики (уже 12 человек).

В этот раз рассмотрим "ремонт" найнбота pro с диагнозом не включается/не заряжается. С помощью данного материала можно понять - стоит ли покупать новый аккумулятор на найнбот ( стоит около 10 000р), можно ли починить его, заменив неисправные элементы или просто провести диагностику на уровне сервисного центра. Найн бот уже был в ремонте в другом СЦ. "Ремонт" весьма упрощен и схематичен, предназначен просто для ознакомительных целей. Автор ответственности не несет за возможные риски и убытки последователей =)

Внимание! В аккумуляторе напряжение 63 вольта! При случайном коротком замыкании элементов - можно получить нехилый термический ожог. Элементы 18650 взрываются про коротком замыкании. Эффект как от петарды аналогичного размера. Внимательно!

Инструменты: мультиметр, блок питания лабораторный и твердые руки.

В первую очередь снимаем 4 винта по углам. Снимаем аккумулятор аккуратно, сам найнбот отставляем в сторону, пока ненужен.

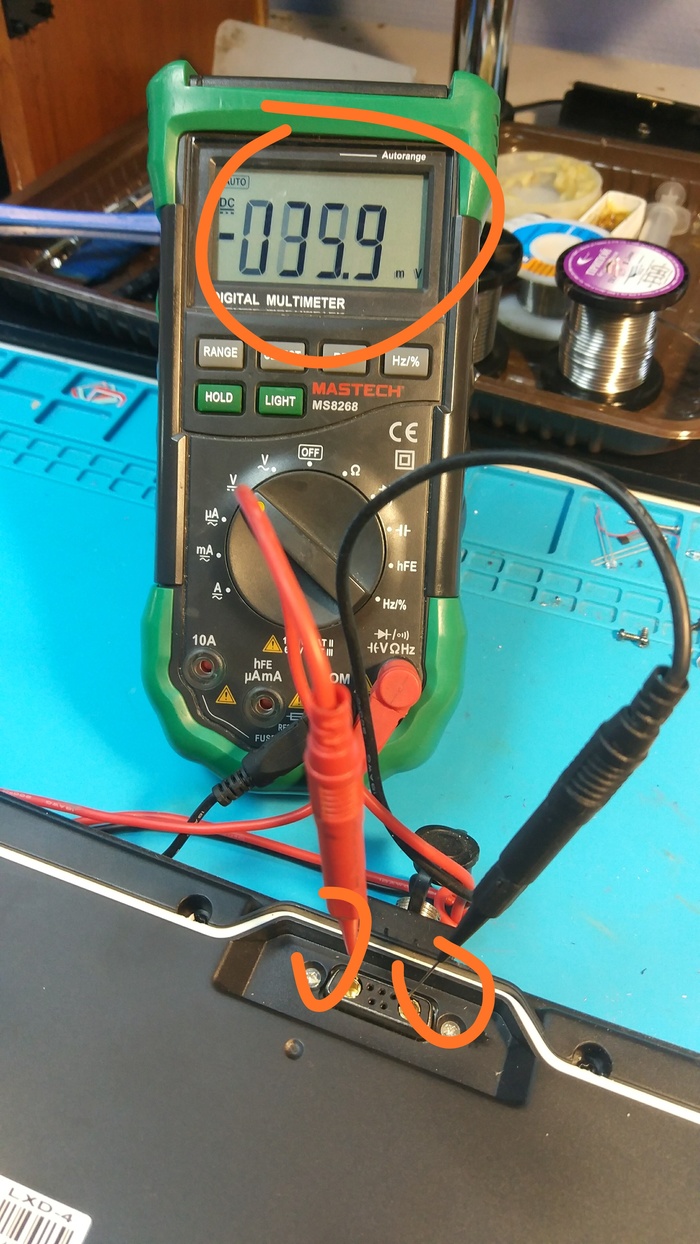

Замеряем с помощью вольтметра напряжение на выводах + и - , должно быть 63 вольта при исправном заряженном аккмуляторе ( далее акб).

Убедившись что 63вольт нет - разбираем акб. С аккумулятора выкручиваем шурупики, коих 6шт.

Щупами мульмитетра смотрим напряжение,  грубо говоря на каждой паре должно быть по 3.7 вольта (не менее 3.6, согласно спецификациям от самсунга и lg акб, с напряжение ниже 2в (или 2,2 поправьте кто точнее скажет) подлежит замене).

На фото - слева 4 пары, справа 4 пары и еще акб есть, если вытащить плату, в нижней части короба.

Например - пара батареек, что красные, показывают 0.1вольта. значит их меняем на аналогичные. Т.е если у нас lg в сборке то лучше менять на такие же.

Пояснения по лбп (лабораторному блоку питания):

- заряжаем до 3.7 вольт

- ампераж не более 2А, лучше 1.5 акб грееются при 2A сильно

- очень аккуратно ставим щупы и крокодилы

- только под присмотром заряжаем

Данное действие на фото - разбор и зарядка называется толкнуть аккумулятор.

Перед заменой этой пары батарей - зарядим их до 3,7 вольт ( при условии что все остальные батареи то же 3,7 вольта). Что нам это даст?

Зарядив сбойные акб и собрав полностью найнбот - убедимся что дело только в них, что плата целая и невредимая. Если после зарядки акб (на всех акб должно быть 3.7, т.е. одинаковое напряжение) найнбот не ожил - значит проблема где то еще.

Проверить ваш аккумулятор на наличие сбойных батарей можно просто - уперевшись колесами вперед в невысокий бордюрчик, поддать газку. Так что бы не переехать бордюр, но при этом найнбот работал пыжась (не более 3 мин).

Если внезапно выключится - то:

- готовьтесь к падению

- в вашем найнботе сбойные аккумуляторы

Кому интересно, пишите в комментариях разбор и ремонт чего интересен. Будут еще посты с подробностями и нюансами.
