В общем есть CM6500UN и cm6901x, Блок пытается включится и вырубается, вкл буквально на пол секунды. проверил и заменил много smd но не знаю что еще проверить.
В общем нашел еще один резистор на 100 к дохлый, теперь включается только с нагрузкой , лампа 50 ватт, с кулерами включается и выключается.
В общем через много времени пришли транзисторы и появилось время , удалось запустить блок , но когда все собрал он отказался запускаться , появлялось и пропадало напряжение питания шимки, должно быть 15, а оно плавало от 5 до 10. Есть узел к которому через оптопару идёт сигнал от апфс ,там один транзистор диод и кондер ,все это питает обмотка от дроселя , фото позже, при замыкании выводов транзистора блок запустился, буду проверять его го позже .
два белых провода от силового транса на смд диод и электролит - питание микросхем обеих микр.
два белых провода от силового транса на смд диод и электролит - питание микросхем обеих микр.
да это понятно, только учитывай, что это китай галимый и 2000 Вт - это китайские-прикетайские ватты.
п.с. не одного керамического кондера на выходе не видно(мож радиаторы скрывают на фото? но я бы не удивился отсутствию)))
п.п.с. Автор не рассказал про микру на синхронник, вот я и подумал....

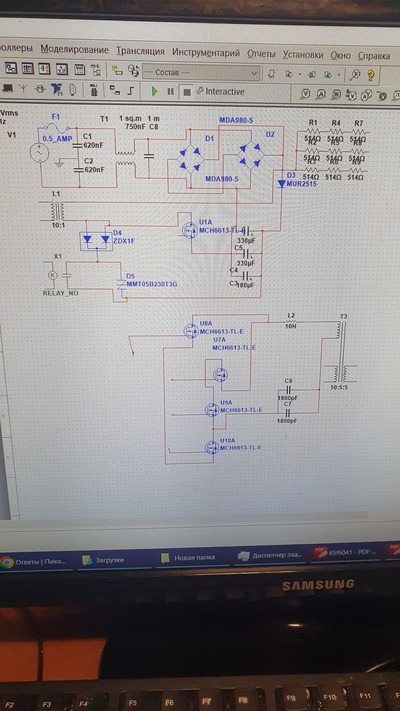

Была бы схема конечно проще было бы , r1-9 это сопротивления,делитель ,питания apfs, u7-10 идут на силовой транс , т1 это фильтр. Тут нет шума дежурки , она сопротивлениями отрезается
В общем, Заменил в холодной мосфеты, теперь запуска нет , напряжение на банках упало до 308 вольт , надоело копаться ,завтра продолжу
247 - диодная сборка? Разве 4 корпуса 220 - это не 2 мосфета и 2 диода(или 3 мосфета и 1 диод) на АРFC? Тогда 247 - это два мосфета. По фото нихера не видно.
И да, электролиты(три большие банки) проверить на емкость и утечку.
есть ,cm6901x через набор smd транзисторов управляется, сдохли 2 мосфета выпрямителя, х.з почему. транзисторы проверены, проверяю резисторы обвязки
переменку 220 норм мерит, пока проверю холодную часть, кажется с очередным запуском вылетел мосфет выпрямителя
Термозащиты нет ,термистор не при чем он выходит из работы когда реле включается, кулеры работают , мосфеты рабочие ,
Очевидно проверить силовые транзисторы и диоды
просто так измерительный шунт в уголь не сгорает

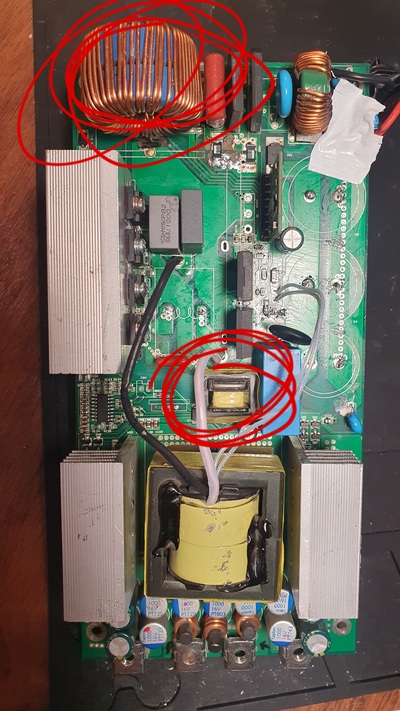

Он сгорел из-за дохлых smd рещисторов, сейчас он не сгорает и включается но только с большой нагрузкой , второй такой же блок включается и без нагрузки, на фото выделил 2 транса , один видимо за перегруз отвечает а другой за недогруз , так что ли ?
Слишком маленькая нагрузка, возможно срабатывает защита по перенапряжению или БЛ с такой нагрузкой работает неустойчиво.
В общем дописал пост, нашёл ещё один на 100к smd , теперь включается с нагрузкой в 50 ватт, с кулерами не включается
