Разбираем бризер Тион⁠⁠

Всех приветствую.

На днях (ну как, пару недель назад) выдалась свободная минутка починить бризер. После включения чего-то там жужал, а потом выдавал 5 ошибку. Причем за последние пару лет уже не однократно. Ну и решил заодно отфоткать потроха. Может кому пригодится.

В целом устроен весьма примитивно, если не сказать топорно, но со своими функциями справляется. Дальше много картинок и в конце описание проблемы и лечение.

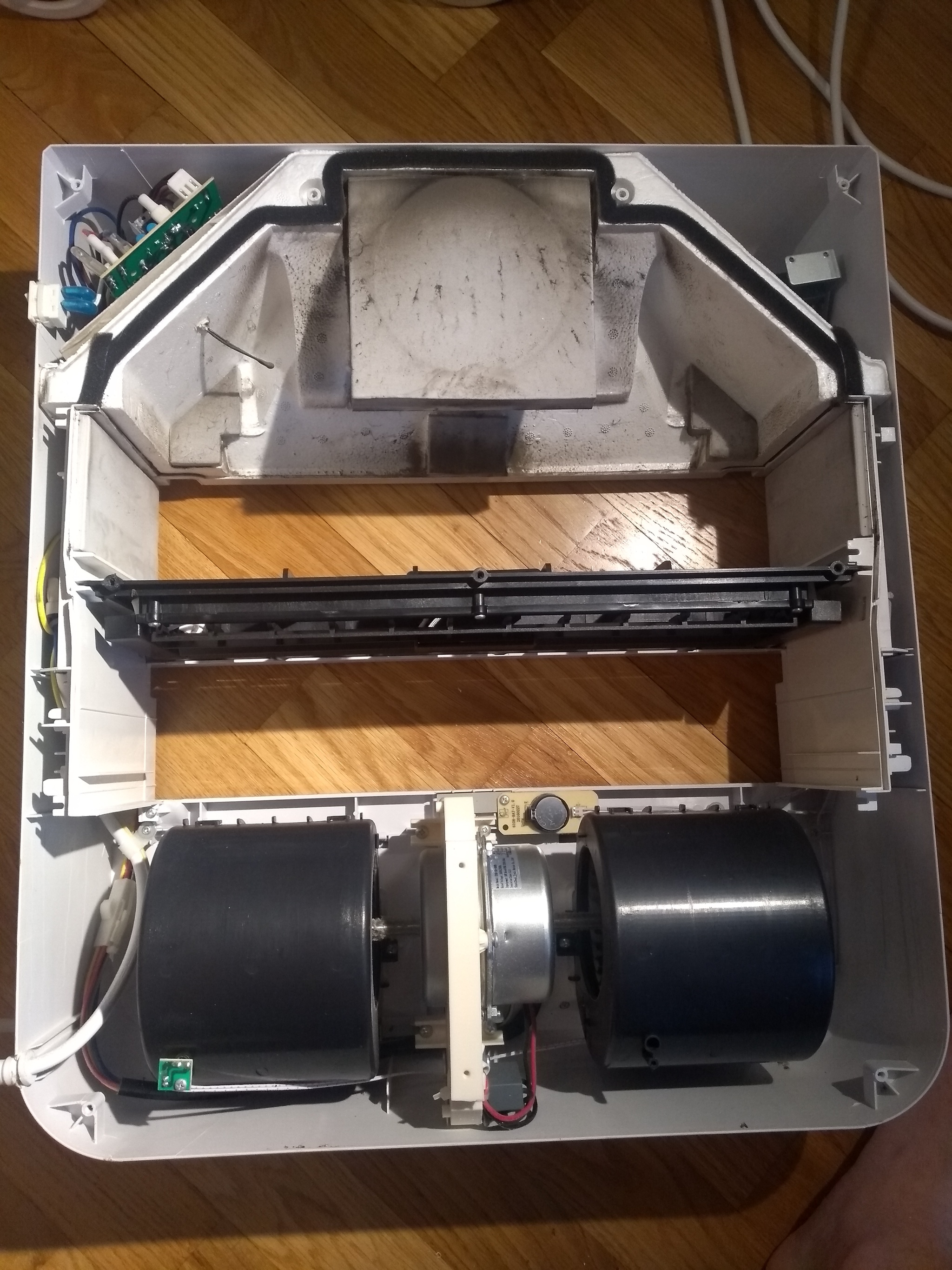

Снятая задняя крышка. Все просто. Вверху заслонка, дальше фильтры (снял), и внизу вентилятор.

Вверху слева БП. Над вентилятором батарейка для часов. Фиг найдешь если не знаешь, а так даже не ощупь можно поменять.

Дальше крупные планы всех узлов

Та самая батарейка.

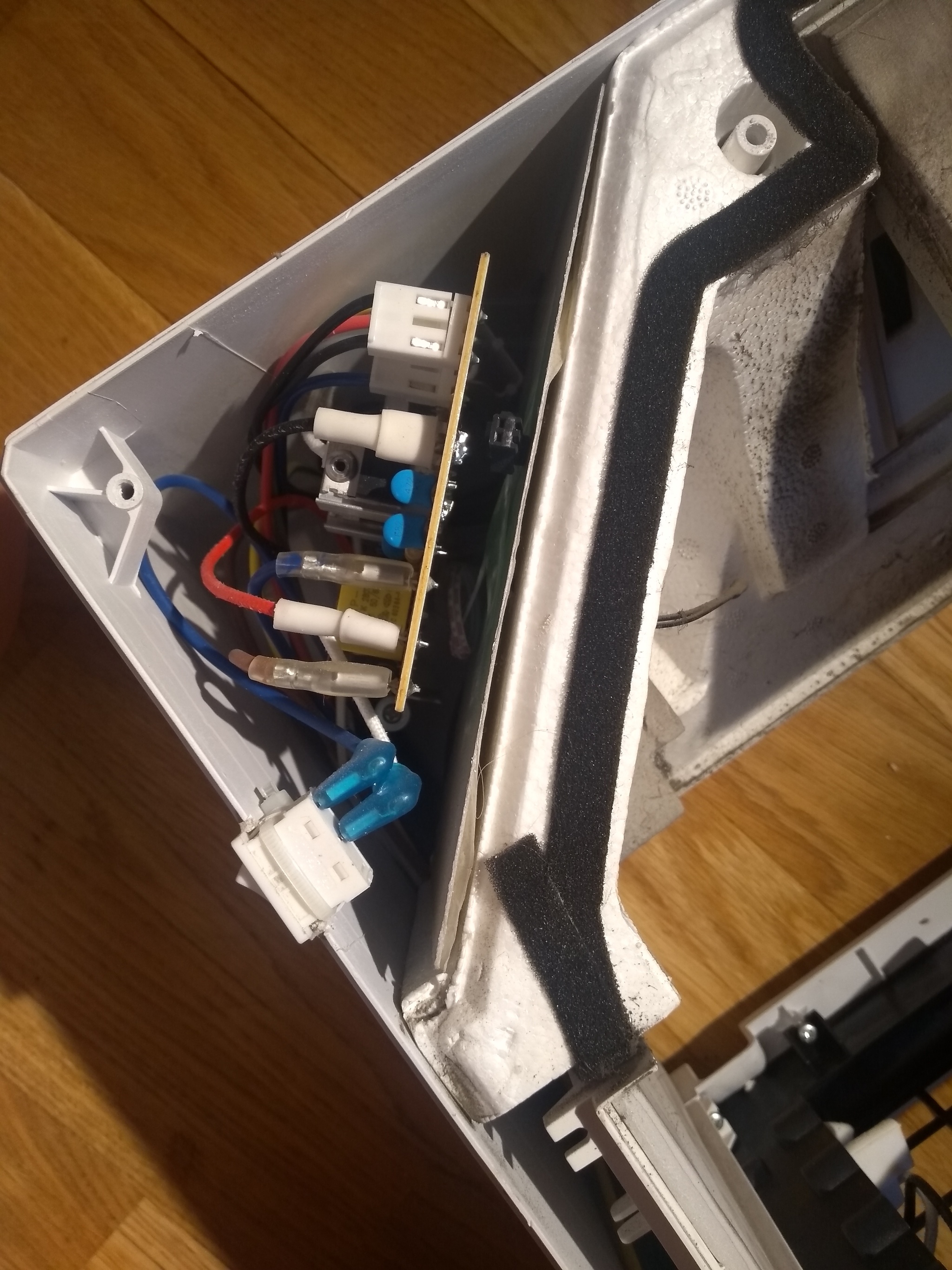

БП и выключатель питания.

Неведомая хрень. Рядом разъем, возможно для программирования или внешнего управления в составе "умного дома" (чтобы это не значило).

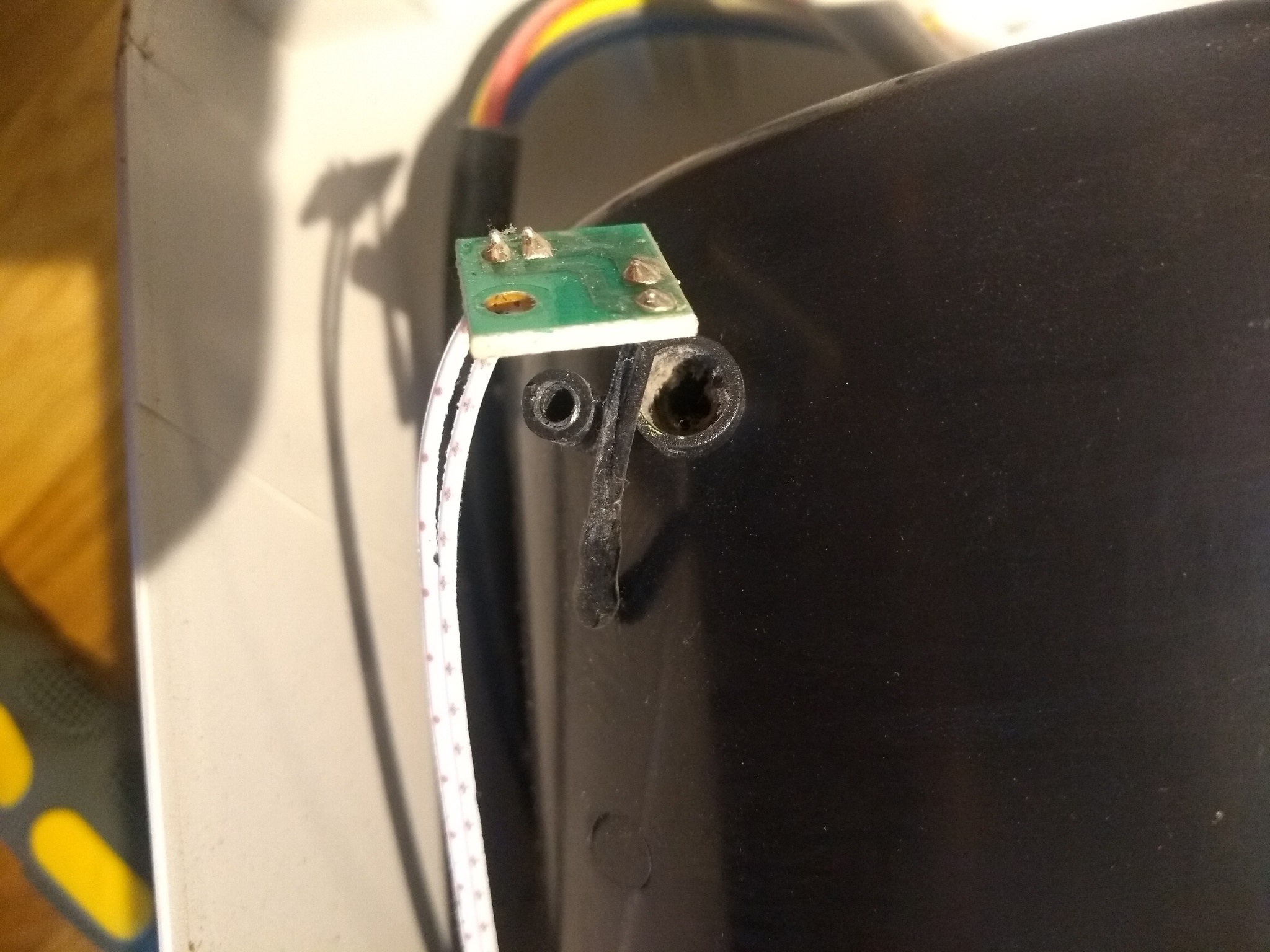

Датчик температуры на выходе из бризера. Установлен внутри вентилятора.

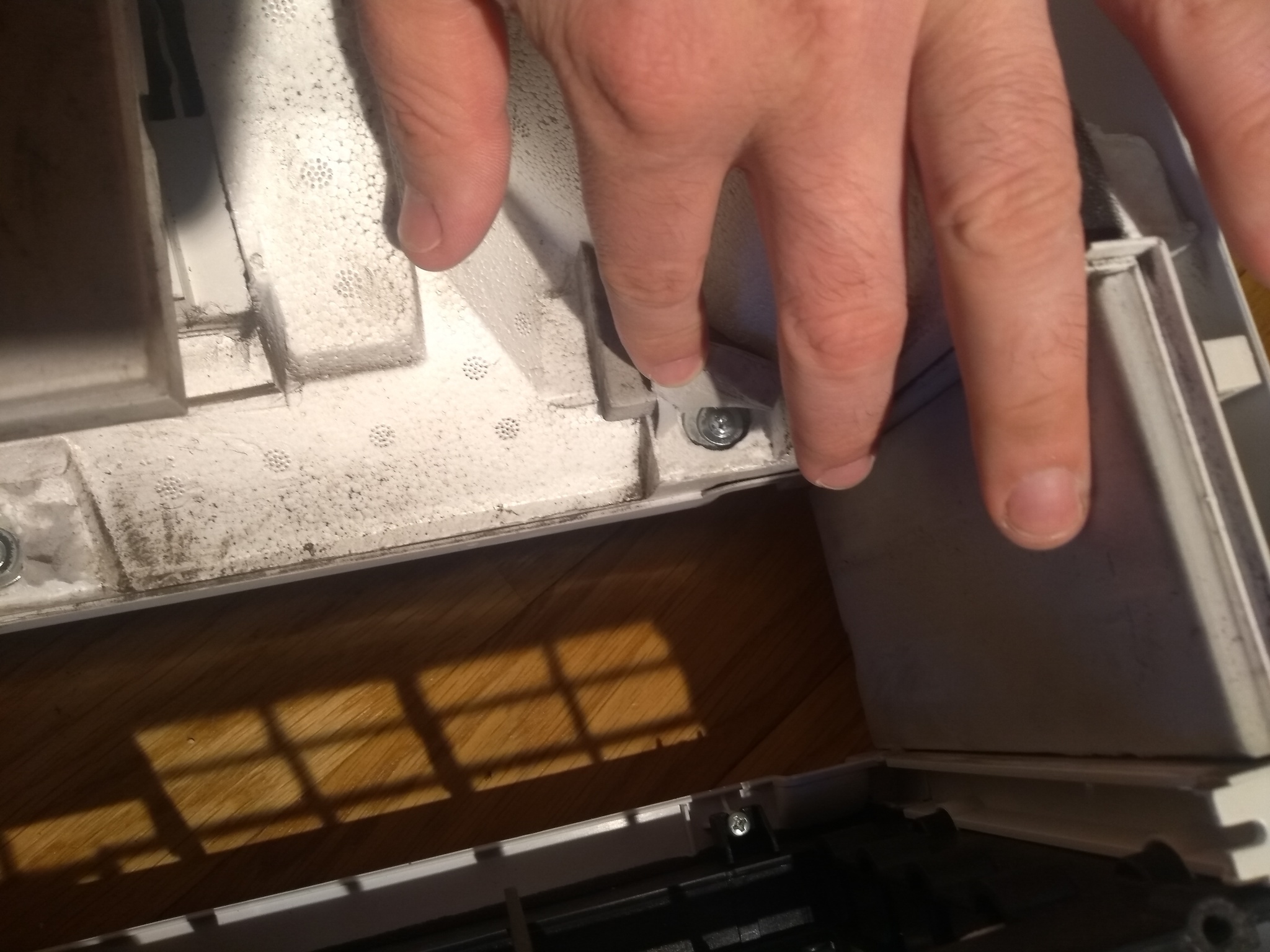

Чтобы добраться до привода заслонки и платы управления нужно снять пенопластовый вкладыш. А шурупы спрятались под наклеенной пенкой. Три шурупа.

Здесь я совсем накладку оторвал. Очень они хлипкие.

А вот что прячется под пенопластом - куча проводов.

Это заслонка (под пальцем) на ней шток который толкает микрик внутри корпуса привода и который сообщает о том, что заслонка таки открылась. А если микрик не сработает, то у нас будет 5 ошибка и бризе выключится. Все строго!

А это наш китайский мотор который гонит нам чистый воздух

Это наш модный блок питания. Нифига не понятно.

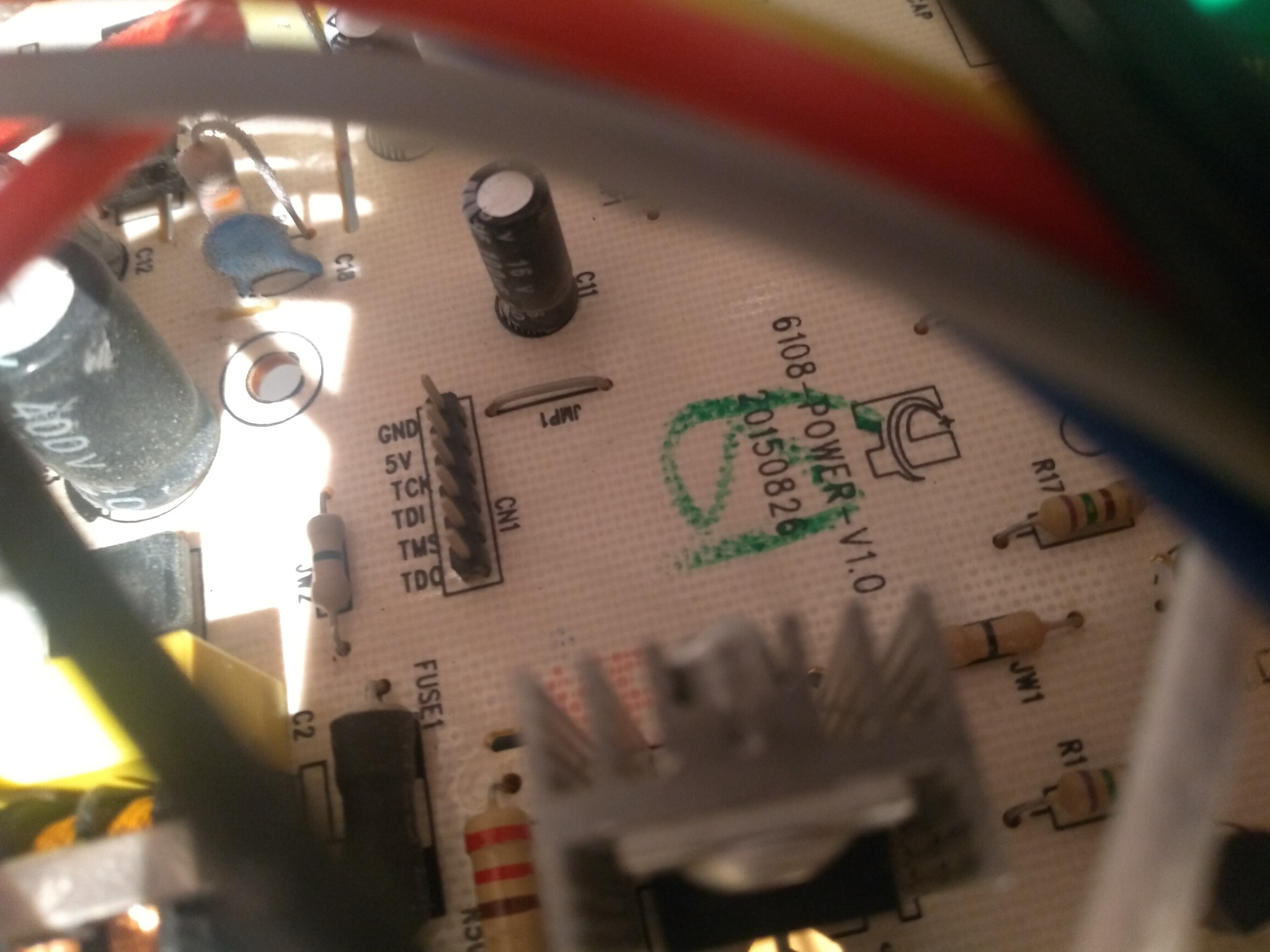

Разъем для программирования и отладки (JTAG). Здесь обычные штырьки, что не может не радовать.

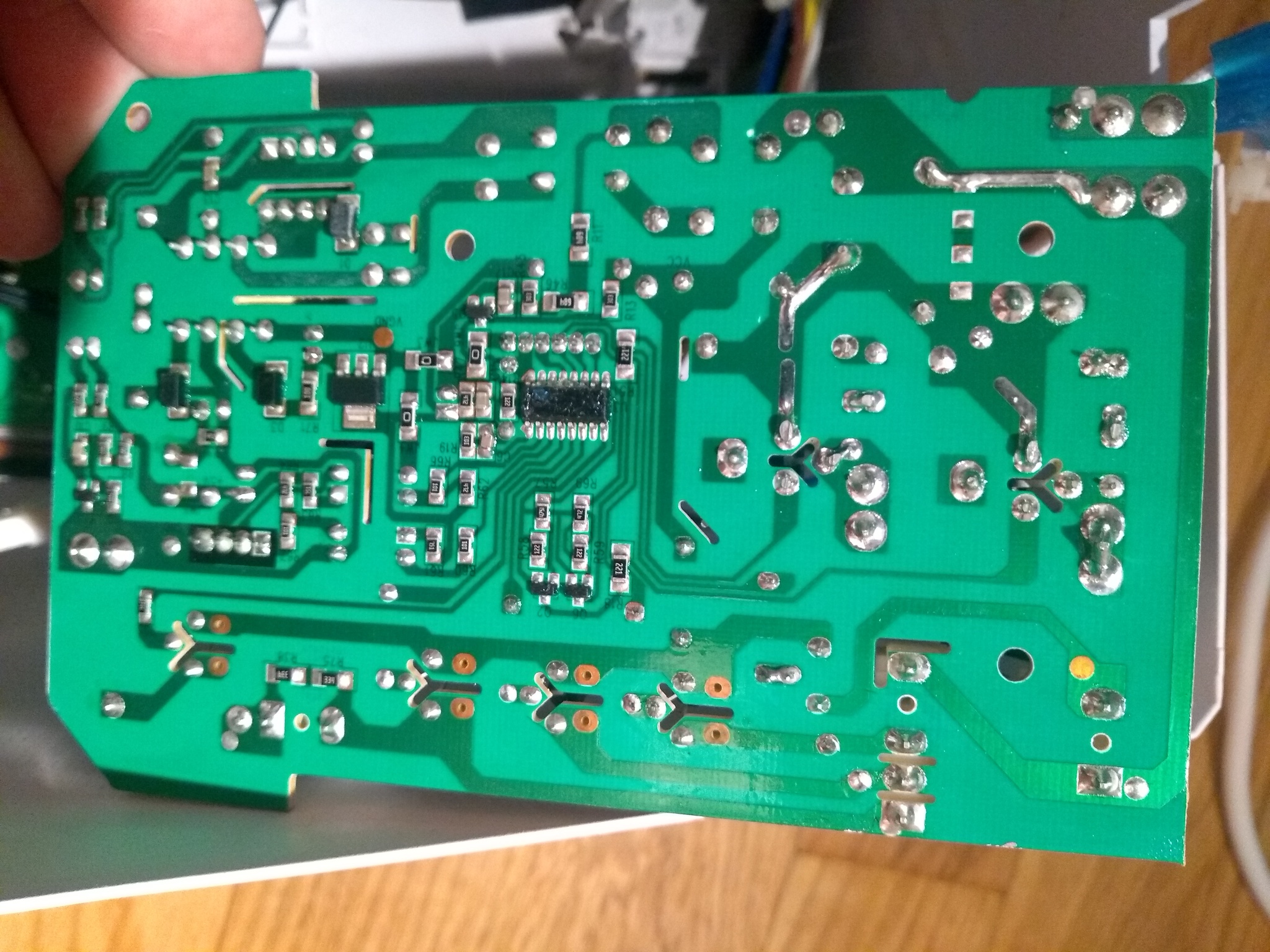

Обратная сторона БП. Похоже там какой-то микроконтроллер! Зашкаливающая сложность устройства. Кстати, есть вырезы в текстолите. Это хороший признак.

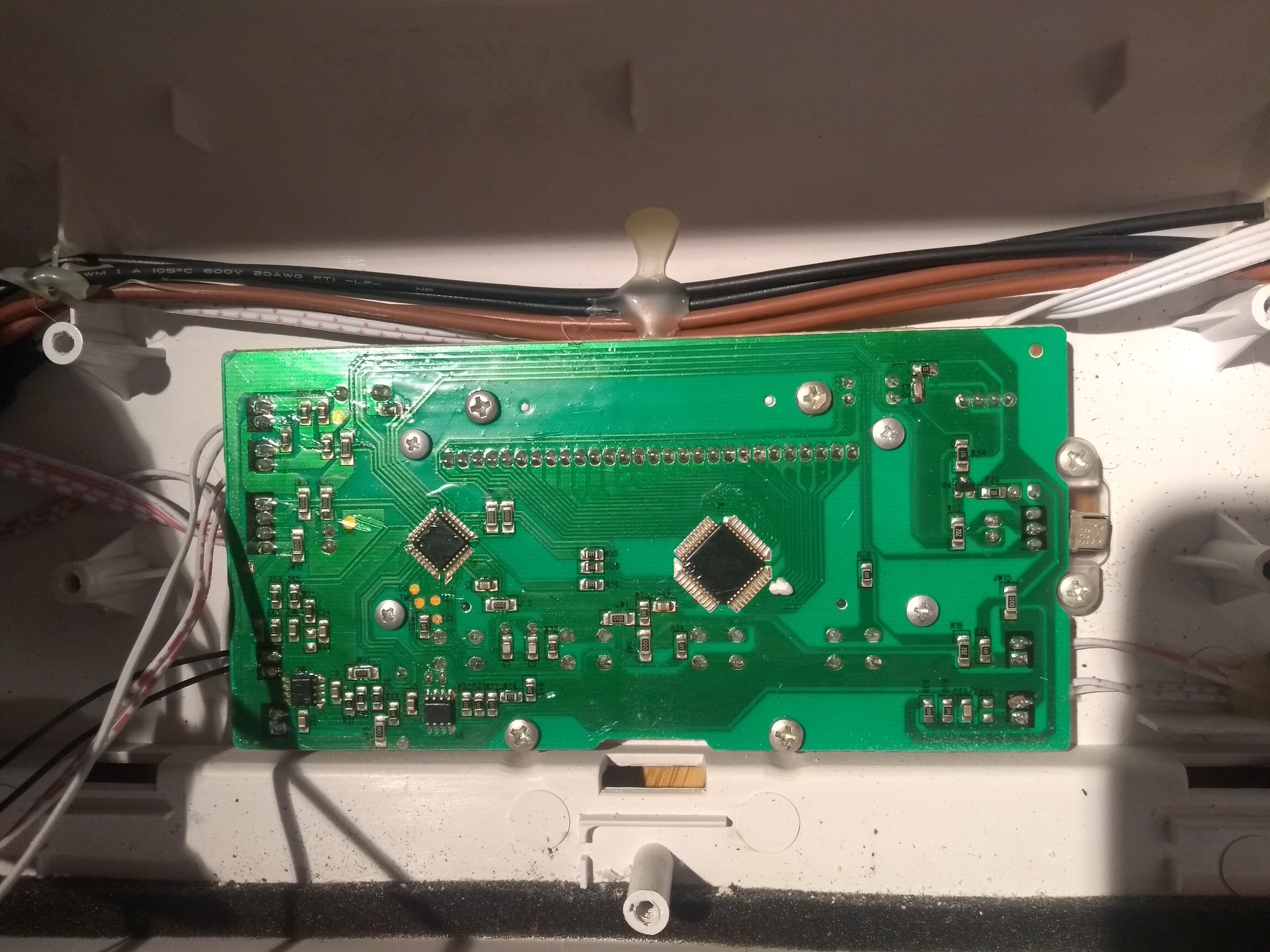

Ну а это у нас плата управления. Вся залита лаком, поэтому что там за МК стоит не понятно (тот что слева). Справа это контроллер ЖК-дисплея  HT1622.

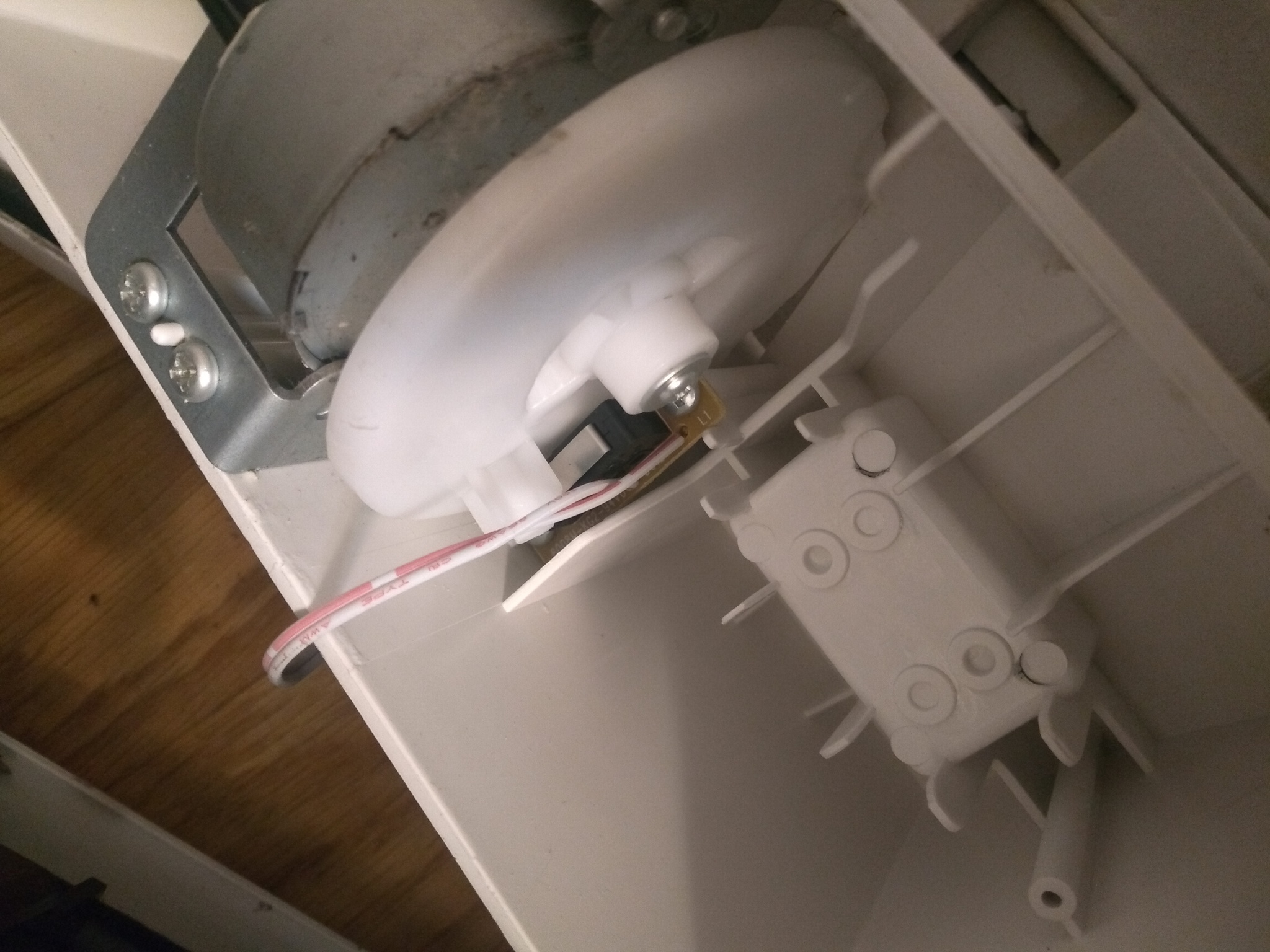

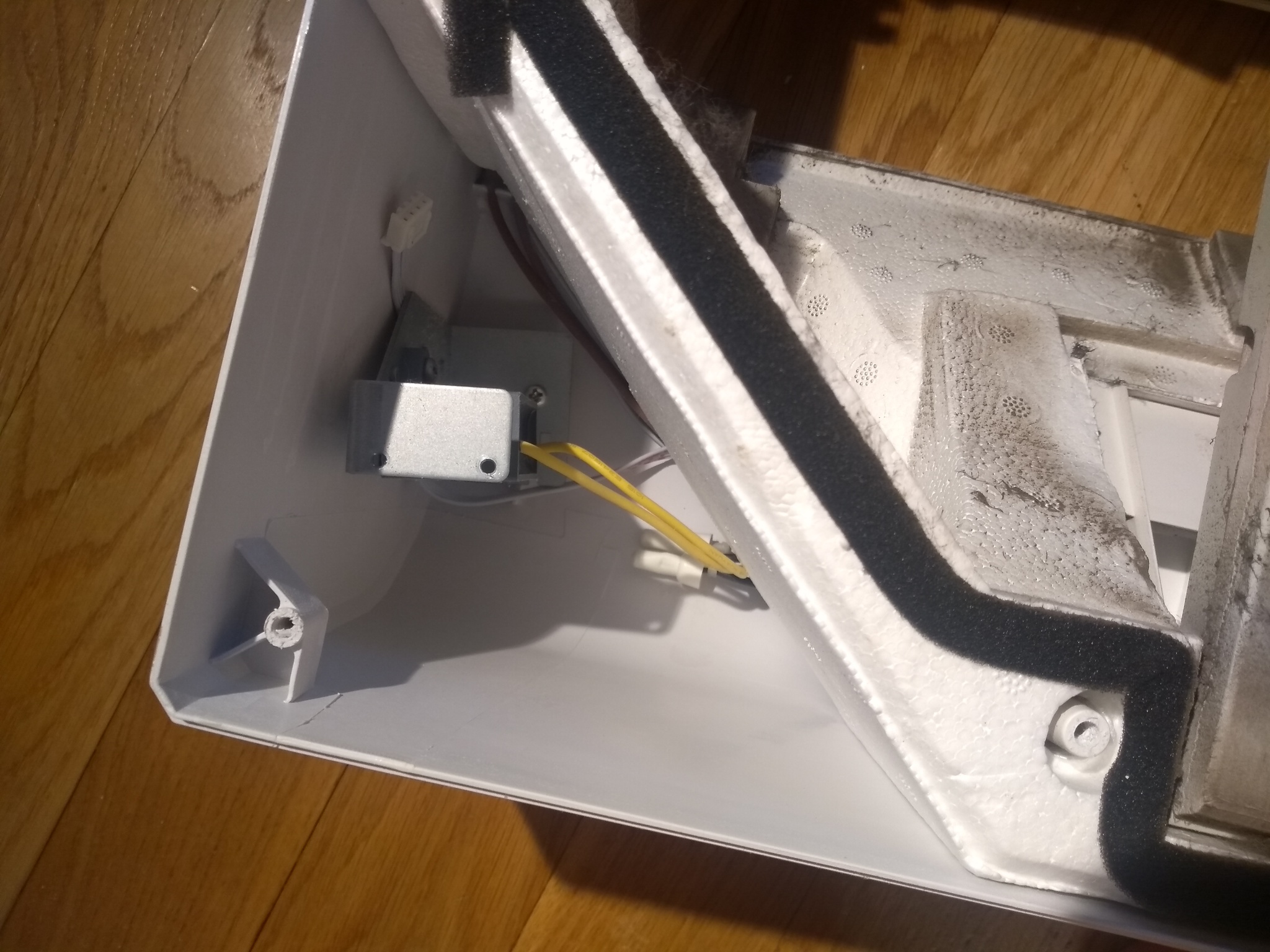

Это мотор привода заслонки. Похожий на мотор привода актуатора в посудомойке (недавно упражнялся в ремонте этого узла, если интересно расскажу). Тут же концевик закрытого положения.

А вот концевик открытого положения.

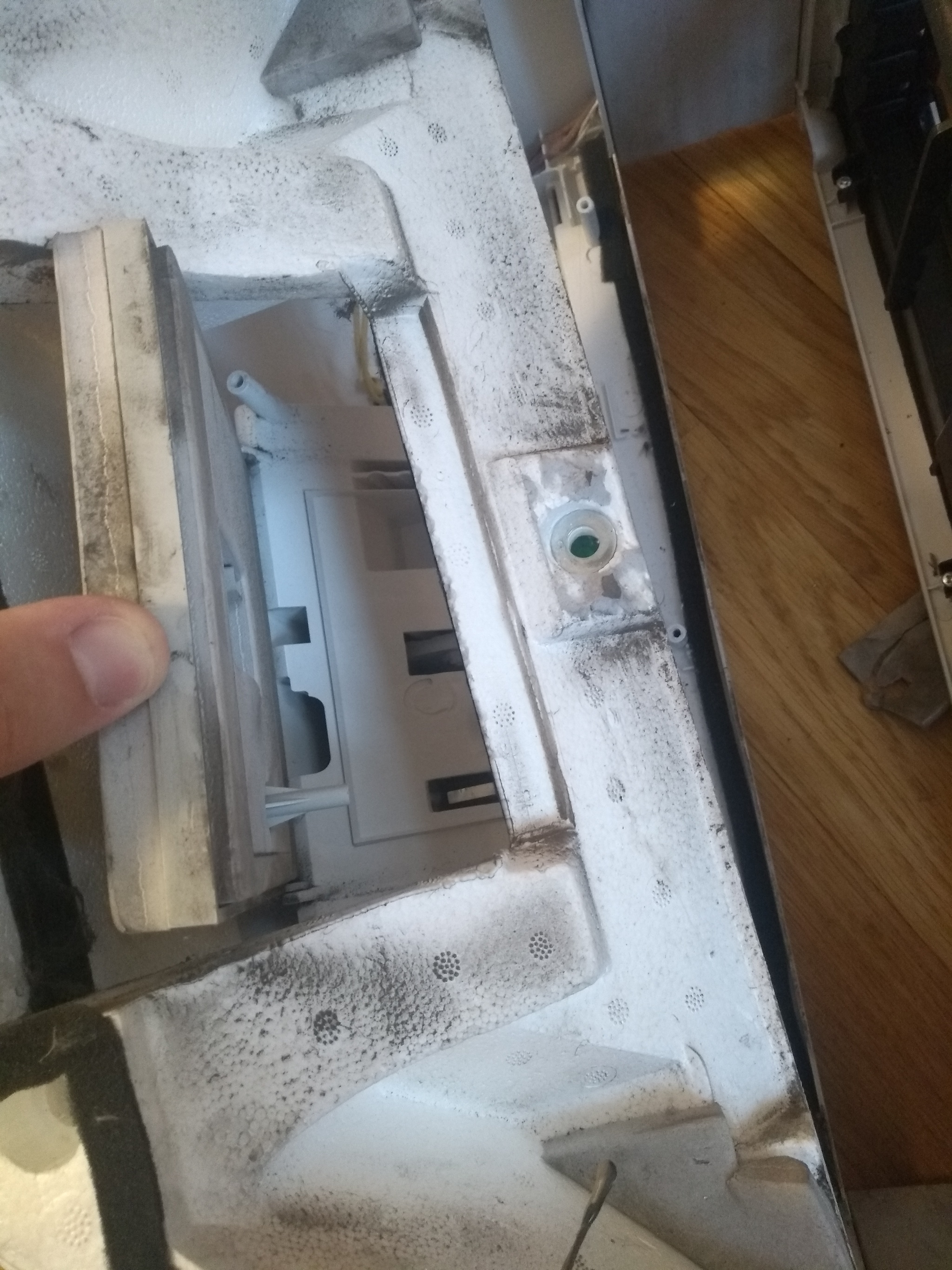

Ну и корень зла. Заслонка. Просто фанерка и из пластика обклеенная пенкой. Вот в эту щель (куда отвертку воткнул) входит рычаг который эту заслонку тягает туда-сюда. Ну и как видно пенка слегка треснула и заслонка перестала плотно прижиматься вслед за рычагом. Для ремонта взял пластиковую пластинку и прикрутил на пару мелких саморезов (два отверстия на заслонке). Теперь работает надежно как марсоход.

Вот и вся проблема.

Ради вот такой фигни пришлось почти полностью разобрать.

С другой стороны за 5 лет, это единственный дефект.
