Расширение хранилища
Всем привет!
Дело хранителей живет, как хобби потихоньку подъедает ресурсы. Количество дисков в моем хранилище подходит к 20, а в корпусе всего 24 места (рассказывал про него здесь Сервер под хранение и раздачи ). Захотелось предусмотреть место под будущие диски, благо серверное железо позволяет.
За основу взяты две такие корзины
Листайте
То что надо - дисков много, экспандеры на борту, питание жестких дисков сведено в два разъема. На борту присутствуют разъемы для последовательного присоединения полок друг к другу.
Переживал за доставку - можете догадаться, какое отношение сложилось к транспортным компаниям. Опять же, перевозка по сути пустой коробки - верный путь к тому что ее помнут где-то. В итоге коробки пришли со слегка нарушенной геометрией - одну явно роняли, но пассатижи помогли. Со стороны задней платы дополнительно был положен упаковочный материал - потому ни они, ни сами пластиковые вставки не пострадали, а стальной корпус нормально поправился с приложением некоторых усилий.
Покрутив в руках эти устройства, сняв-установив платы, пришел к выводу что сами по себе эти корпуса не годятся для постоянной эксплуатации - железо если не консервная жесть, то точно не далеко от нее ушла, от силы 1 мм толщины.
Напрашивается решение объединить их в один корпус, плюс определенно нужна какая-то вентиляция.
Сами по себе эти 12-дисковые вставки производились и предназначались для установки в какие-то универсальные шасси. Направляющие по бокам корпусов присутствуют. Однако рисовать схемы и выпендриваться с пазами мне было лень, да и не нужно - потому как доставать эти коробки после установки я не собирался.
Следующий вопрос - вентиляция.

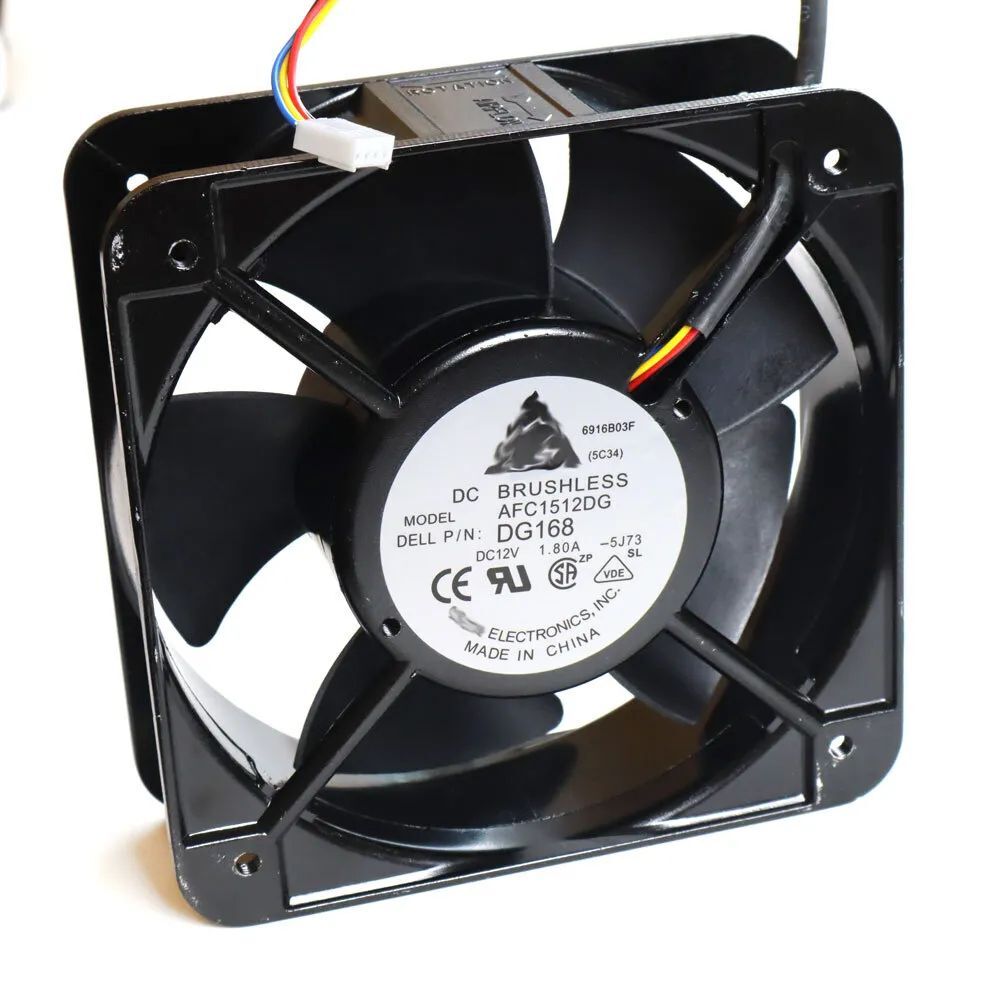

Хорошо быть компьютерщиком, да еще и некрофилом - знакомые тащат все что не пригодилось, жалко выкинуть и имеет отношение к компьютерному железу. Достались мне по случаю из старого корпуса для майнинга вот такие звери:
Звери. Такой вентилятор на полной скорости стремится подняться в воздух, несмотря на довольно большой вес - корпус у него из сплава алюминия, ну и два подшипника.
Была мысль как-то переделать этот самый майнинговый корпус под эти дисковые "полки" - пришлось отказаться. Нормально работать с железом на коленке не выйдет, некоторая кривизна рук присутствует, а вот инструмент наоборот, отсутствует. Молоток, дрель да ножницы по металлу.
Само по себе напрашивается дерево. Попались на глаза остатки шкафа из ЛДСП - пойдет.
Что еще потребуется для нормального функционирования:

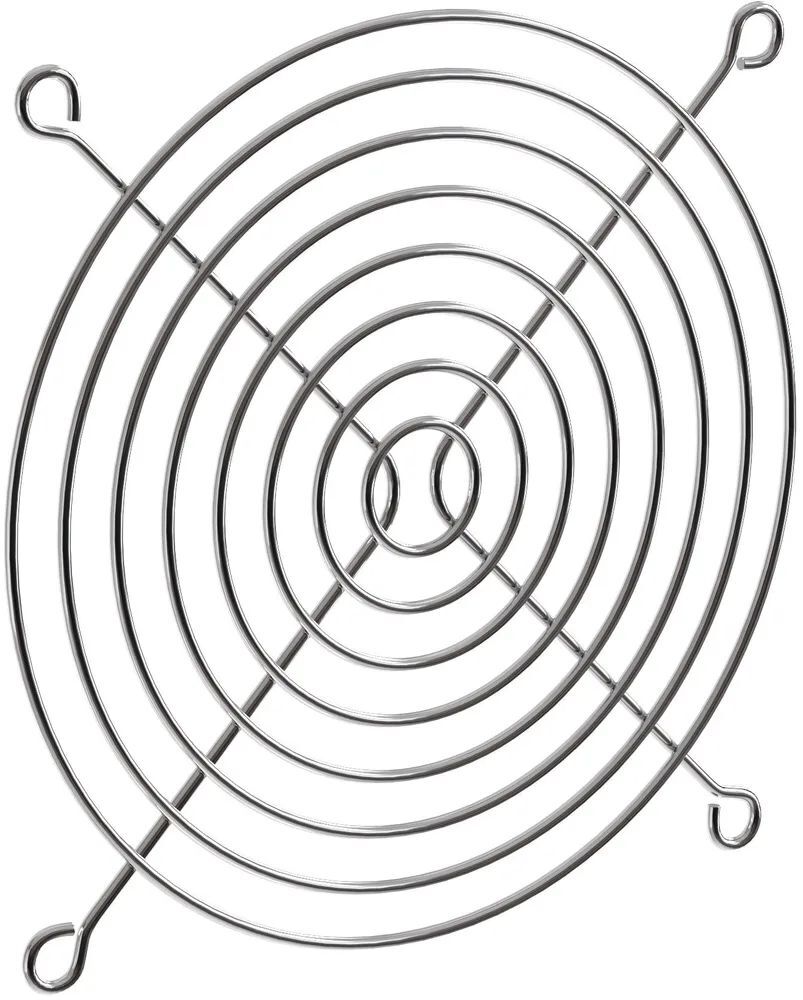

Чтобы не попортить пальцы и провода, вентиляторы придется прикрыть
Ну и питает это вот все блок питания, честные 500Вт, не помню модель, кажется Chieftec.

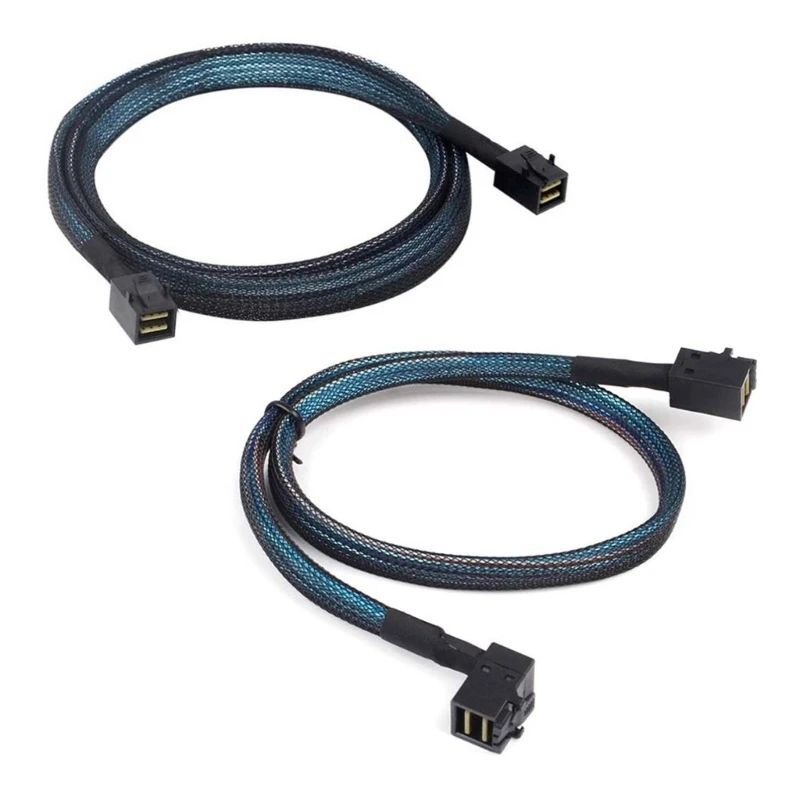

Еще нам потребуются провода

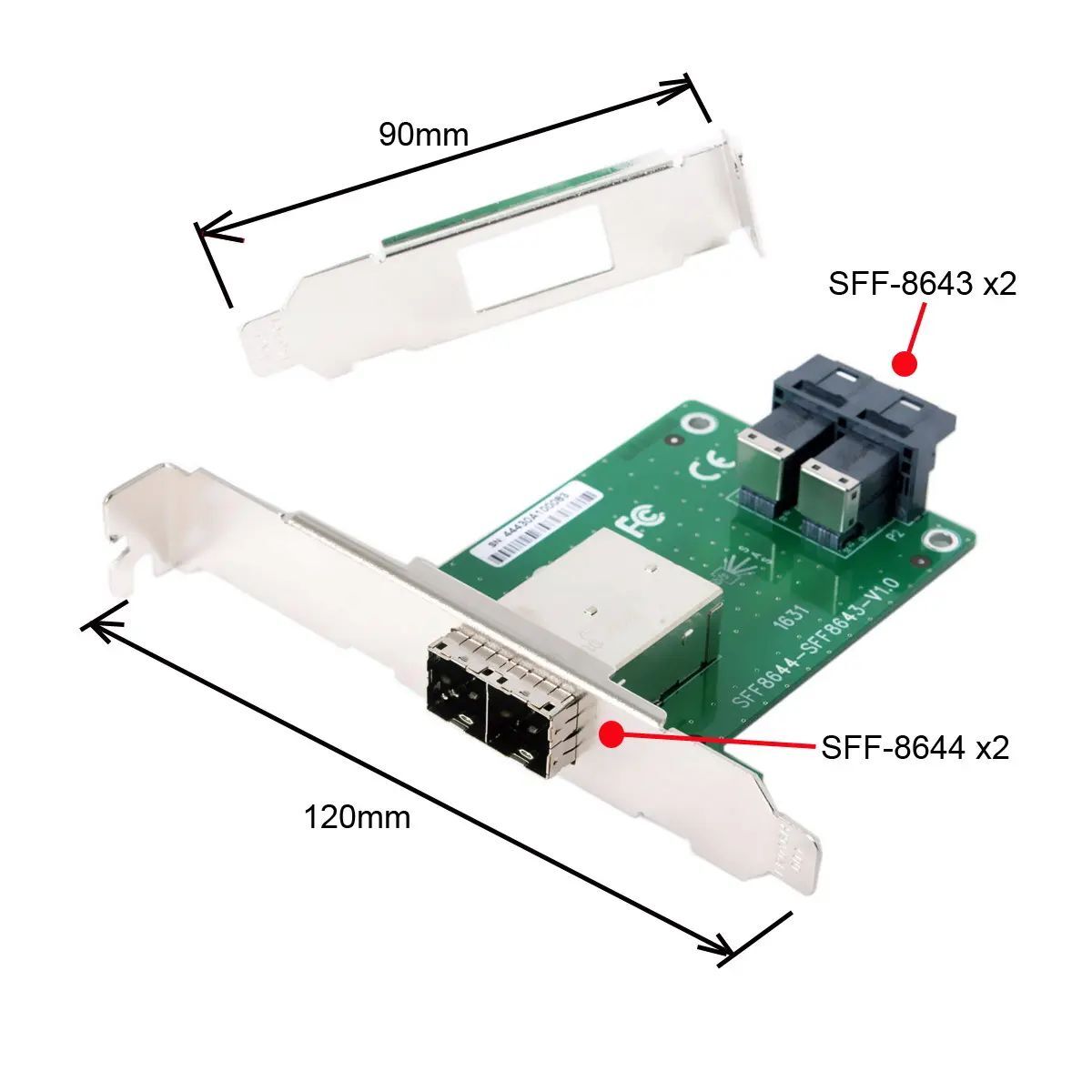

Плюс желательно сделать это вот все удобным для подключения.

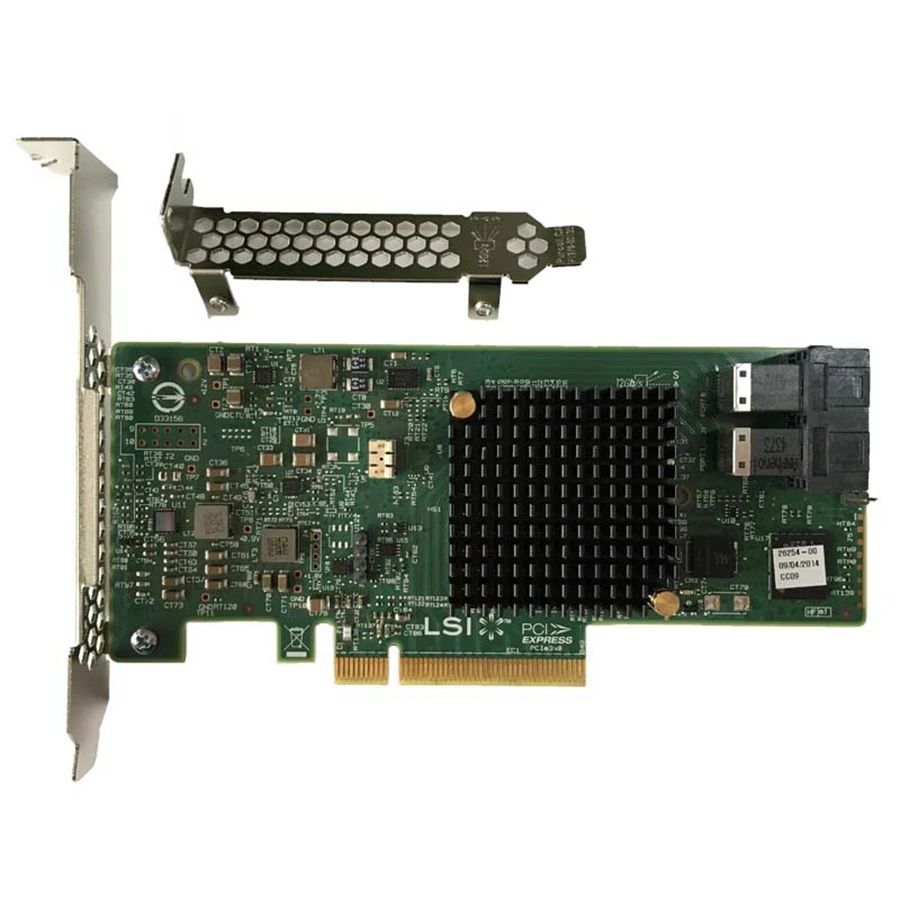

Ну и самое главное - кто этим всем рулит - контроллер, старый добрый Avago LSI 9341-8i
Ну а дальше прикладываем слегка кривоватые руки.
Еще листайте

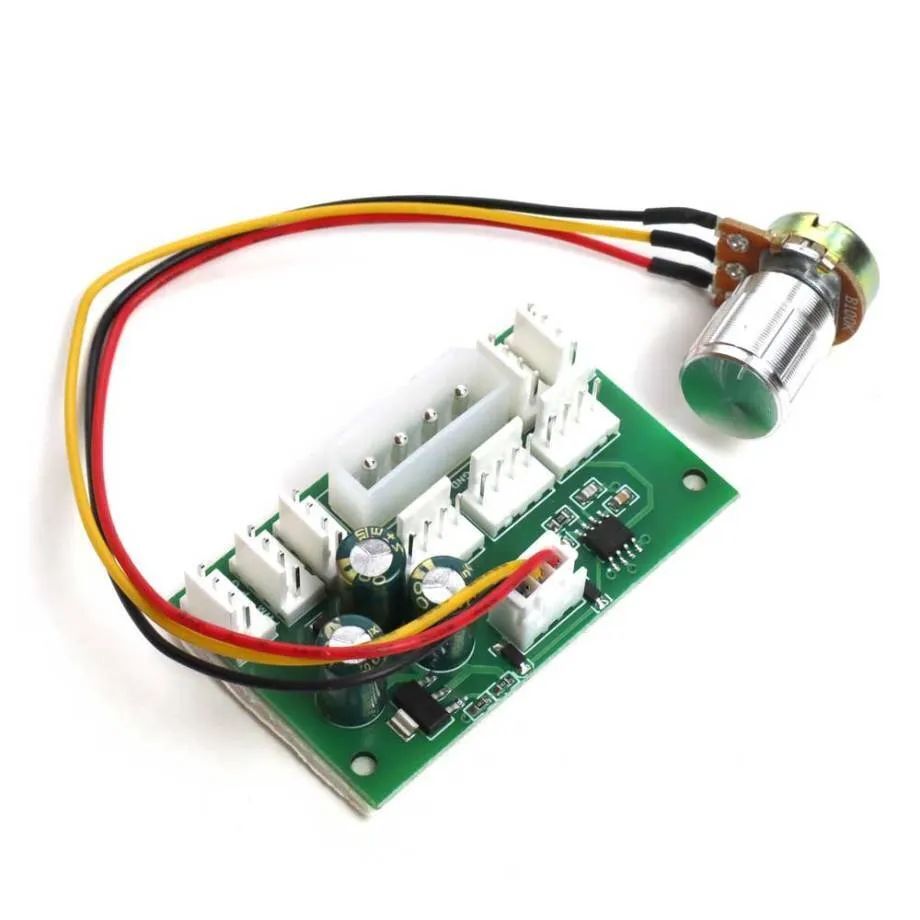

Скорость вентиляторов регулируется штатной ручкой. Дури вентиляторов на полной скорости кажется хватит чтобы сдвинуть всю конструкцию с места.
Конструкция неразборная, чтобы добраться до плат нужно открутить шесть мебельных конфирматов сверху.
Фотографии не все, блок питания и провода ещё прикрыты куском ЛДСП с отверстием и решеткой.
Вот такой вот сплав рукожопства и китайских комплектующих.
Критика приветствуется. Всем всевозможных благ )
З.ы. Пришло в голову, что при увеличении размеров верхней и нижней крышки можно поместить еще два таких же корпуса, платами друг к другу - вентиляторы продавят по воздушному потоку два ряда жестких дисков. Ну, опять же будет это не скоро, чаще раз в два-три месяца жесткие диски накладно покупать, даже б/ушные у китайцев.
