Занимаюсь изготовлением печатей и штампов. Помимо рядовых заказов с текстом иногда проскакивают довольно интересные экземпляры. Часто так бывает, что заказчику приходится объяснять на пальцах, почему не получится так, как он хочет. Порой, желаемое и действительное сильно отличается. Часть моей работы заключается как раз в том, чтобы сделать это различие минимально допустимым.

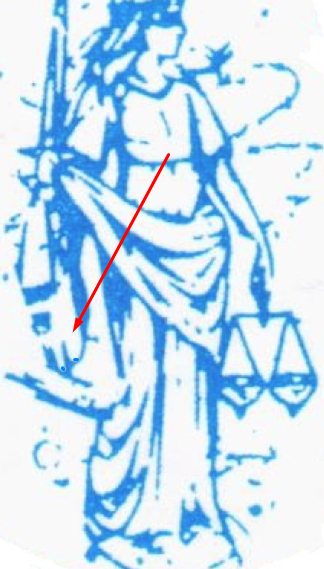

Вот такую картинку пожелал заказчик изобразить у себя на печати:
Изначальное изображение.
Есть ряд причин, почему такую детализацию, на сегодняшний день, исполнить довольно трудно (помним, что диаметр печати 40 мм). Для начала подготовим изображение:
Из изображения убраны все полутона.
Затем надо это всё переделать из растра в кривые. Так как ЧПУ охотнее работает с кривыми. С растром тоже может, но там возникают проблемы с дальнейшей подготовкой изображения.
Переводим это всё в кривые:
Кривая баба. Уменьшение детализации в угоду конечному результату.
Посмотрев, что происходит в мире Фемида перестала улыбаться. Да и в целом поплохела как-то... Это было надо для того, чтобы излишняя детализация не мешала дальнейшей работе.
Теперь увеличиваем толщину всех линий на 0,1 мм. в каждую сторону. Это технологические требования. Вот в таком виде задача отправляется на станок:
Фемида поела пирожков.
И вот в таком виде оттуда выходит. Да, можно сделать лучше, но это заметно дольше по времени, следовательно вырастет и цена.
Для ЛЛ:
ТС делает операцию по уменьшению груди, отчего Фемида становится грустной.
Кто дочитал - тому добра!
