Qualcomm 9008

На данный момент qualcomm, для меня, самая понятная и самая часто ремонтируемая платформа на мобилках. Многие производители ее используют для своих смартфонов, поэтому набор основных чипов у разных производителей телефонов, на одном процессоре один и тот же, что не может не радовать. Да и от модели к модели процессоров, до недавнего времени, были не значительные изменения.

Qualcomm 9008 Ремонт техники, Ремонт планшета, Qualcomm, Google pixel, Verified, Длиннопост

Google Pixel 1 в режиме восстановления 9008. Честно говоря, давно уже не приносят в ремонт, уваленные программно аппараты. Не просто уваленные, а именно с поврежденным загрузчиком.

Qualcomm 9008 Ремонт техники, Ремонт планшета, Qualcomm, Google pixel, Verified, Длиннопост

Поэтому все что приходит на Qualcomm’е в режиме аварийного порта – это либо микросхема памяти отработала свой ресурс, либо у процессора от перегрева деградирует пайка на оперативной памяти.

Qualcomm 9008 Ремонт техники, Ремонт планшета, Qualcomm, Google pixel, Verified, Длиннопост

Немного усложняет работу компаунд, как по мне, так это архаизм и реальной пользы при падениях не столько, сколько вреда при ремонте, но в данном случае он достаточно мягкий и легко снимается при нагреве.

Монтаж как обычно плотный, а процессор большой, поэтому у меня не получается отдельно отреболлить только процессор, обязательно либо с обратной стороны лезут шары, либо старта нет. Поэтому, чтобы не тратить время потом на поиски проблемы, трачу сразу на 40минут больше, но с предсказуемым положительным результатом: снимаю 2 контроллера питания, микросхему памяти и процессор с оперативной памятью.

Qualcomm 9008 Ремонт техники, Ремонт планшета, Qualcomm, Google pixel, Verified, Длиннопост

В данной плате есть проблемная микросхема аудиокодека, находящаяся точно под процессором, у которой часто отваливается пайка из-за того же перегрева, поэтому ее тоже снимим и ошарим за компанию.

Qualcomm 9008 Ремонт техники, Ремонт планшета, Qualcomm, Google pixel, Verified, Длиннопост

В идеале, конечно сначала бы стоило снять память UFS, и проверить все ли с ней в порядке, но на момент ремонта колодки для них не ушли в массы и пришлось предполагать отвал процессора.

Qualcomm 9008 Ремонт техники, Ремонт планшета, Qualcomm, Google pixel, Verified, Длиннопост

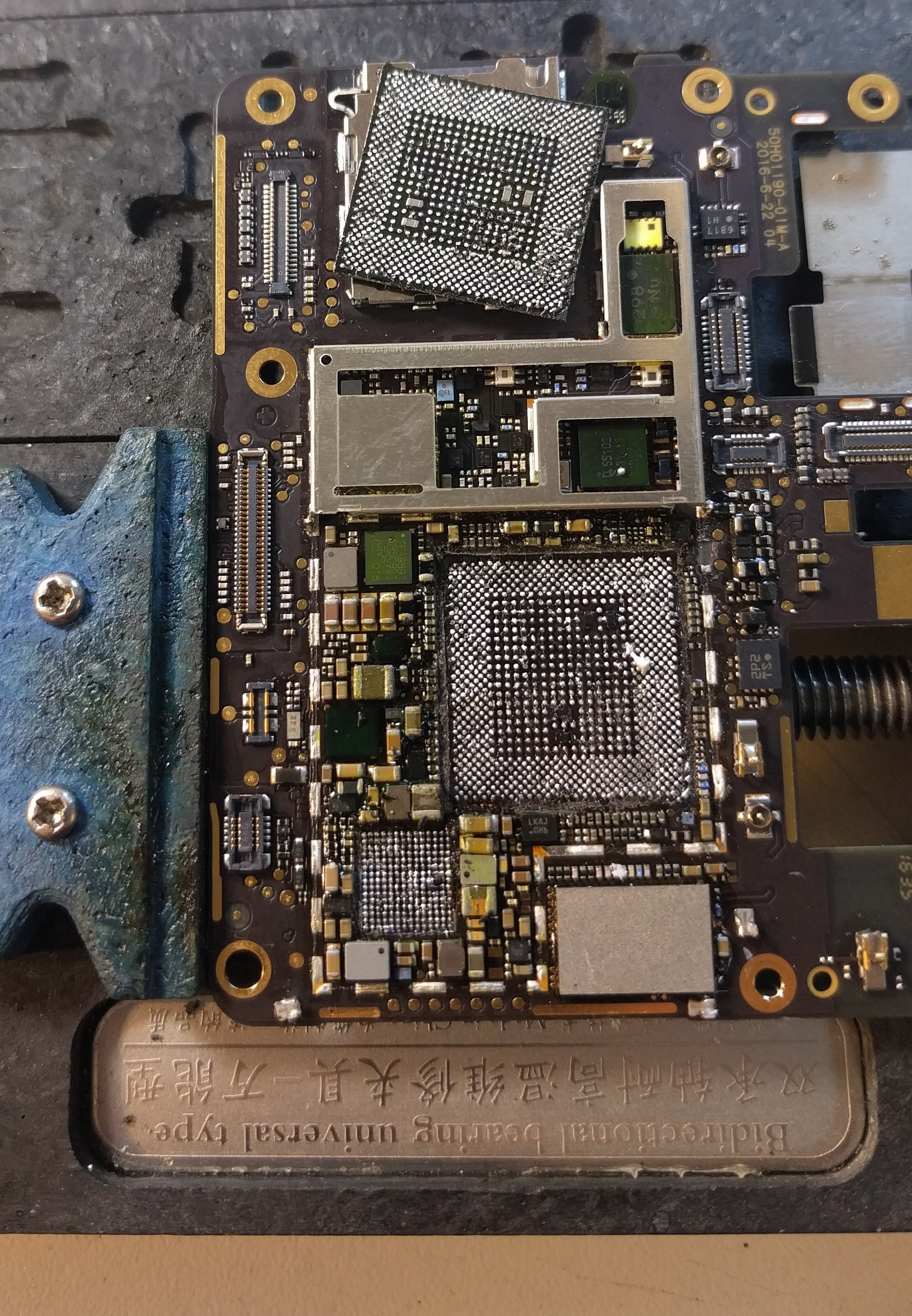

Это процессор Qualcomm MSM8996 без оперативной памяти с отчищенным по краям компаундом.

Qualcomm 9008 Ремонт техники, Ремонт планшета, Qualcomm, Google pixel, Verified, Длиннопост

Дальше процедура стандартна: паяльником и оплеткой отчищаются контактные площадки и убирается лишний припой и компаунд.

Qualcomm 9008 Ремонт техники, Ремонт планшета, Qualcomm, Google pixel, Verified, Длиннопост

Тоже самое проделывается со всеми микросхемами.

С опытом процедура занимает не так много времени ~3 часа с момента разборки до момента запуска.

Qualcomm 9008 Ремонт техники, Ремонт планшета, Qualcomm, Google pixel, Verified, Длиннопост

Все микросхемы заново ошариваются и по очереди монтируются на плату.

Qualcomm 9008 Ремонт техники, Ремонт планшета, Qualcomm, Google pixel, Verified, Длиннопост

Самый неприятный момент: если все-таки оказалась бы виновата микросхема памяти, то узнал бы я это только после всех проделанных манипуляций.

Qualcomm 9008 Ремонт техники, Ремонт планшета, Qualcomm, Google pixel, Verified, Длиннопост

В данном случае ремонт все же оказался успешный и телефон стартанул и продолжил работать.


нахожусь в г. Санкт-Петербург.


Источник моя группа вк
