Профиль по траектории FreeCad⁠⁠

Всем привет! Я далеко не профи и даже не любитель в CAD программах. Раньше пользовался Fusion 360, но сейчас лень его накатывать, думаю FreeCad способен сделать то, что я хочу.

Задачу я поставил себе следующую:
Сделать профиль для неоновой ленты в виде пальмы. Для интереса я хочу реализовать её на так называемом NEON 2.0, его особенность в том, что он состоит из двух отдельных частей - особенной светодиодной ленты и силиконового рассеивателя, имеющего интересное сечение (см. рисунок)

Размеры данного сечения я не нашел, поэтому купил и сделал сам. Думаю особая точность тут не требуется. Быстро накатал от руки и перенёс во FreeCad

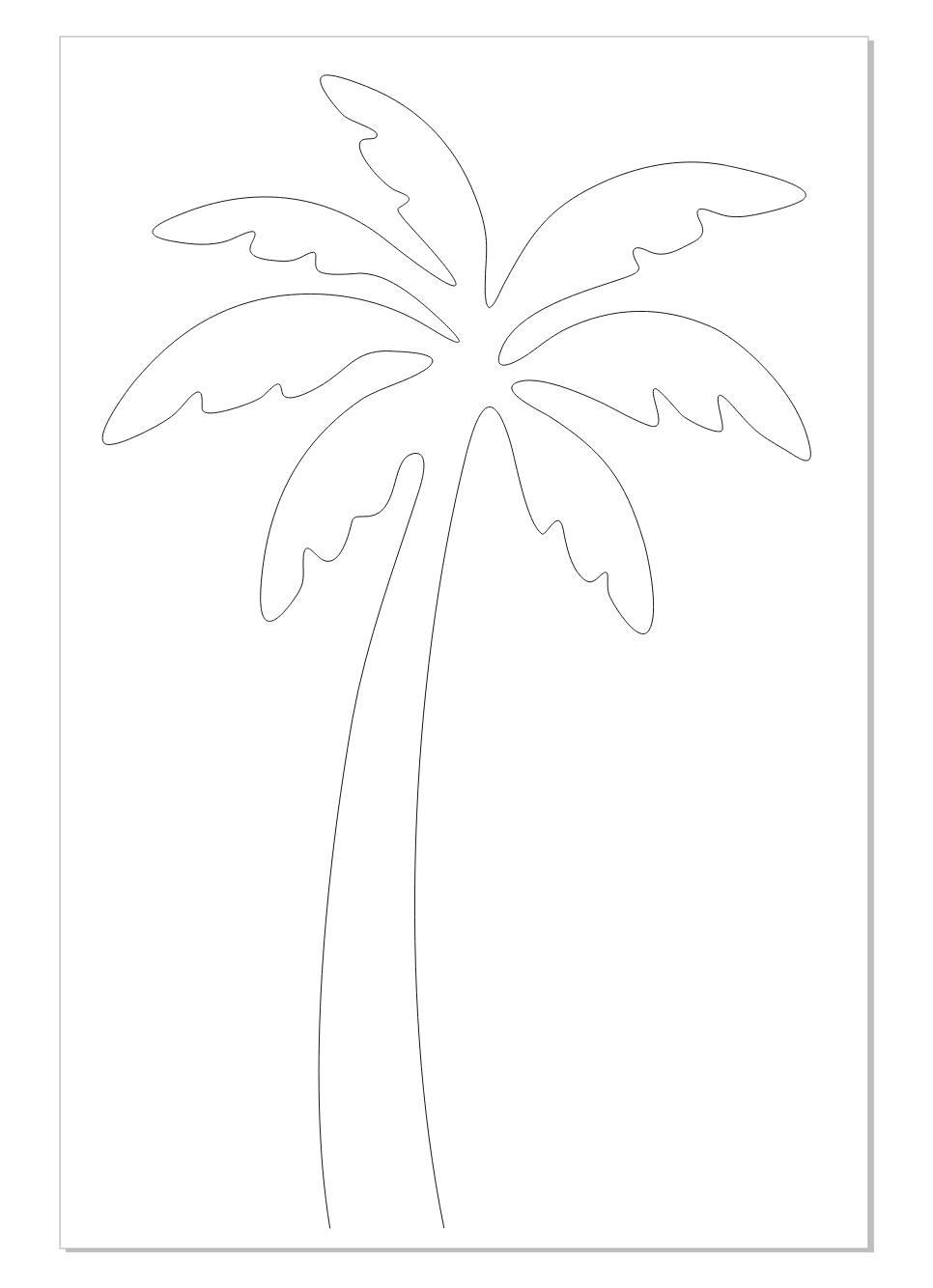

Эскиз пальмы в виде кривых сделал в привычной мне программе Corel Draw и импортировал во FreeCad как в dxf формате, так и в SVG (тут нужен совет от профи, как лучше импортировать)

А теперь, после вводной части, хочу задать вопрос:
Как мне взять мое сечение и растянуть его по всей траектории кривых так, чтобы при наложении стенок (в местах сгиба), они автоматически вычитались. Иначе говоря чтобы небыло такого, как на рисунке ниже (см. на изгибы)

Так как я особо не шарю, то по гайдам научился:
* Выделять начальное ребро и точку
* Делать вспомогательную плоскость по нормали к ребру
* Вставлять необходимое сечение
* В верстаке Part использую инструмент "Профиль по траектории" (Sweep)

Результат таких действий видно выше.
Так же возвращаясь к вопросу импортированя dxf и swg файлов:

Как сделать это так, чтобы кривая не апроксимировалась на ломанные прямые, и прпи этом функция sweep работала?

Вообщем надеюсь на советы профи, тк я уперся в тупик и не знаю как быть дальше. Пока посмотрю гайды, если к чему то приду, то отмечу в комментах

Если данная задача решается легко и просто в других CAD программмах, то с удовольствием на них перейду
