Про трансформатор⁠⁠

Ничего не будет конфликтовать. При последовательном соединении обмоток в одном направлении, напряжения суммируется, при встречном вычитается.

У этого транса вторичная обмотка одна, с отводами. Ничего не получится.

у данного транса скорее всего одна вторичка с отводами

Если транс именно такой, то в нем одна вторичная обмотка с отводами. Посмотри, там клемма 0 одна. Здесь, если соединить выводы будет кз

Если хочешь вычесть 5 вольт, то нужно разобрать транс и перемотать обмотку на 5 вольт в другую сторону.

А вообще в этом трансе одна вторичная обмотка с отводами

Хочешь понизить резистор воткни лучше

Ну в общем то тут все сказано, обмотка 5 в будет на к. з практически, если надо меньше то лучше смотать, или намотать новую, окно позволяет, и транс разбирается легко, конструкция удобная

Будет. Будет и конфликт, и пьяная драка. Тот что 19В даст пизды той что 5В. Она потом соберет вещи и со слезами и скандалами уедет к маме. Оно вам надо?

Как я!!! А? Опыт не пропьешь!
К стати, обмотки 12; 24; 36 вольт обычно идут на освещение рабочей зоны, соответственно ламы мощностью 60 Ватт. Соответственно данные обмотки мощностью 70-80 Ватт. Вот тебе точка отсчёта.
Оставшееся окно между катушкой и железом от тех- четырех мм. Был случай я даже не разбирая, ПУГВшкой добавочную обмотку намотал. Вольт виток не помню, но то что меньше единицы точно ( можно вычислить опытным путем).
Это так, делюсь опытом.

Некоторым??!! Мне вообще не попадались паспорта с данными мощностей вторичных обмоток ( я имею в виду вот такие трансы как на данном фото и предыдущем).
Еще один вопрос— "Колись! Что за станки дербаниш? Металлообработка?"

Некоторым??!! Мне вообще не попадались паспорта с данными мощностей вторичных обмоток ( я имею в виду вот такие трансы как на данном фото и предыдущем).
Еще один вопрос— "Колись! Что за станки дербаниш? Металлообработка?"

Учитывай, на трансе указана ОБЩАЯ МОЩНОСТЬ. То есть сумма мощностей ВСЕХ вторичных обмоток.

Учитывай!!! 0,16КVA это ОБЩАЯ мощность трансформатора. И ещё один момент ( если будешь мотать) мало того что чем меньше мощность трансформатора, тем меньше вольт/виток( больше витков на один вольт), так ещё и железо попадается деревянное( плохого качества)!
И по нагрузке ( как было сказано выше) надо "плясать" от обмотки меньшей мощности ( меньшего сечения).

Хрень этот транс, он слабенький, у меня сгорал буквально.

Схема другая, принцип очень похож.

И!!!? Я так понимаю что трансформатором для " отматывания" счётчиков ни разу не пользовался!!!?

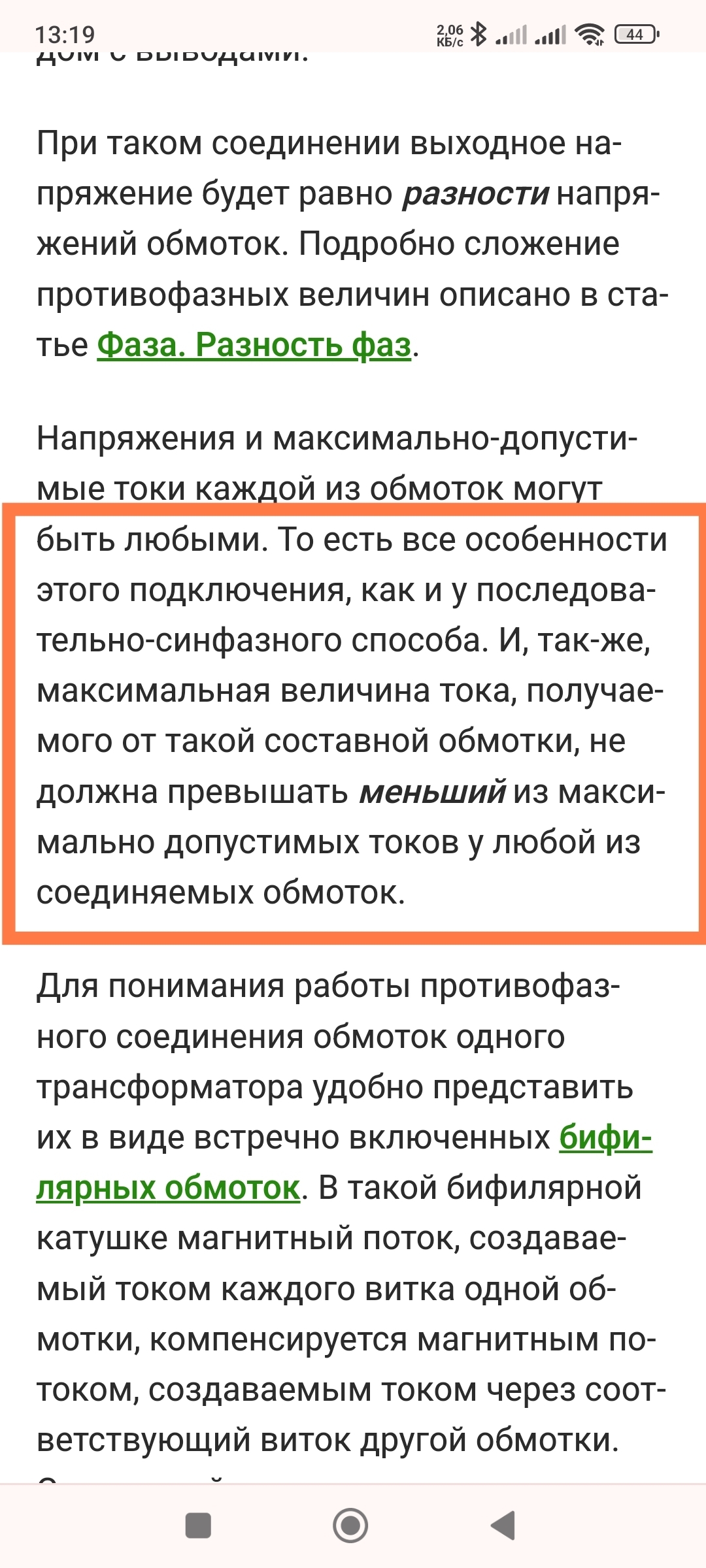

https://www.elsys.biz/wpblog/?p=1527
читай!

это как соединить последовательно 6 батареек, а одну из них наоборот, то есть эта звено будет работать на нагрев что ли?

Ага. Только тут, в отличие от батареек (которая - шестая - и взорваться может от переполюсовки), кусок меди да и всё. То есть, как я и сказал, КПД в целом теряем, но нужное напряжение получить можно.

Это если в теории. Если на практике, то купите ИИП на нужное напряжение и всё, а этот раритет на память оставьте.

В 100 раз в секунду вы получите пульсации после диодного моста, и они будут ка раз одной полярности.

50 раз в секунду, меняется полярность.

Трансформатор работает только на переменном напряжении, у него нет полярности обмоток, есть начало обмотки и конец, вот как соединишь так и будет. В вашем случае чёт затрудняюсь что получится в итоге.

не сущесвует конкретного времени как и 0 на термометре,эти величины бесконечны

у переменки нет полярности

Такие приколы возможны только с изолированными обмотками и для увеличения напряжения соединять только с соблюдением фазировки, читай, направления намотки: конец первой с началом другой. Иначе греется будет. Тут трансформатор с отводами - замыкать обмотки исключая их из суммы нельзя - кз виток, выйдет из строя быстро. А вот получить на выходе ~5, 22, 110, 17, 88 и 105В переменного тока - можно, при условии, что это одна обмотка с отводами. А вот 24в, можно сложить с любым из перечисленных выше, но надо учитывать, что максимальный ток будет ограничен обмоткой с минимальным током. Так, если вы так соедините обмотку на 24В 1Ас заднего плана, с 5В 0,25А с передней, то максимальный ток будет 0,25А при напряжении 29В (приблизительно)

собственно вопрос, а так вообще можно?

Супер вопрос :)

Конечно можно, если обмотка свободна (отдельно, а не с отводами). Чуть теряем в габаритной мощности и всё.

чем точнее будет осцилограф тем больше будут изменения,абсолютной частоты как и времени вы не достигните
