Помогите найти Boardview и схемку MSI B85M-E45 (MS-7817) rev. 2.1
Попала ко мне оная материнка с запаянными на место мосфетов питания процессора Биос cFeon F80-75HCP , Low Offset Voltage Dual Comparators LM393 , APL3510 USB-POWER Distribution Switches, о.О , да еще под ними вместо флюса клей какой-то, воняющий, как цианакрилат, аж даже глаз от испарений защипало, пока отпаивал феном:
Я в афиге, но это - лирика, суть не в том. Какие мосфеты там должны жить, в принципе, понятно, но, кроме них, есть еще снятые элементы. Часть могу предположить: там нулевые резисторы сбиты между мосфетами, еще один резистор могу поставить (место для которого вон под лапой микросхемы биос), померяв имеющийся на других фазах, а вот другие демонтированные элементы - без понятия.
Материнка выглядит вот так, картинка из интернета:

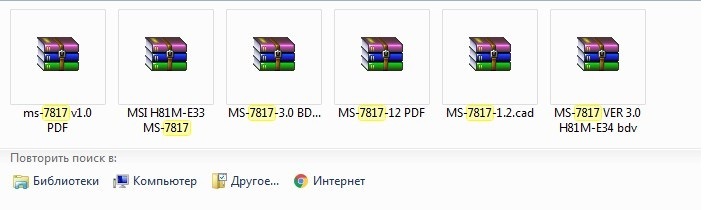

У себя посмотрел, а также скачанное из телеги (одна из тем пикабу), под маркировкой 7817 вообще какая-то мать на H81 чипсете.

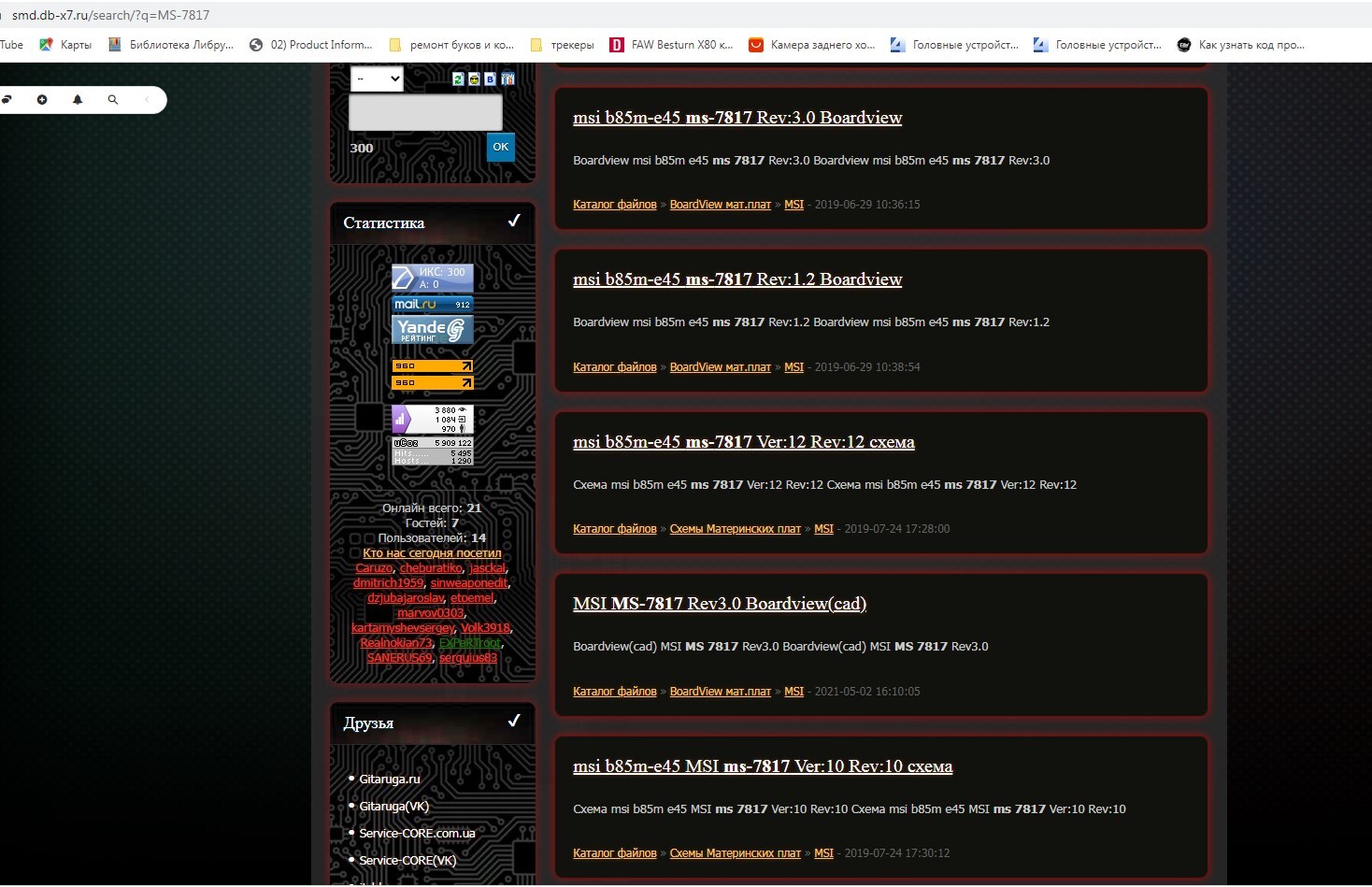

на db-x7 тоже. Там под маркировкой B85M-E45 (7817) тоже ненужная мне мать на H81 чипсете.
Вообще никак не оно:
Поделитесь, пожалуйста, правильной, если у кого есть.
