Пианола: как музыкальная шкатулка, только побольше и с педальным приводом)
Здравствуйте, уважаемые читатели. Так уж вышло, что я нечасто пишу посты, ибо считаю, что не хочу писать о всякой ерунде. Но в данном случае, думаю, описанное ниже может показаться вам интересным.
Прошу простить мне отсутствие общих планов, так как снимал вообще без мысли, что буду писать пост об этом да и делал это достаточно давно.
Так же сразу скажу, что это не реставрация в привычном понимании, в данном случае это ремонт автоматики, корпус же пока остался в первозданном виде.
Как и ранее, я работаю в музее, отличием же нашего музея от других является работоспособность всех экспонатов. Этот, для его внедрения в экспозицию, тоже должен был быть отремонтирован.
Перед вами пианола. Это пианино, сочетающее в себе как клавиатуру, так и устройство считывания перфолент. Прямо как в старых американских фильмах. Внешнее состояние пианолы для своего почтенного возраста в почти 120 лет очень приличное, а вот внутри все оказалось несколько хуже. Но об этом далее.
Первое, чем сходу отличается инструмент от своих более простых коллег по цеху- окошком в верхней части и дополнительной парой педалей. Для чего же они?
Педальный узел. Слева видео рассыпавшийся регулятор давления.
Как это работало?
Вся автоматику пианолы работала на вакууме. Педали- ничто иное как привод вакуумного насоса. Насос представляет из себя меха и вакуумный ресивер, что сглаживает пульсации. Далее вакуум поступает в исполнительные механизмы, которые и имитируют нажатие на клавиши.
Всего их 90, от каждого из них отходит трубка, которая впаяна в считыватель: пластину с рядом отверстий, каждое из которых соответствует одной ноте. При прохождении ленты над отверстиями, засчет их поочередного открытая и закрытия, происходит считывание мелодии с перфоленты. Так же есть соответствующие нажатию и на педаль, отверстия.

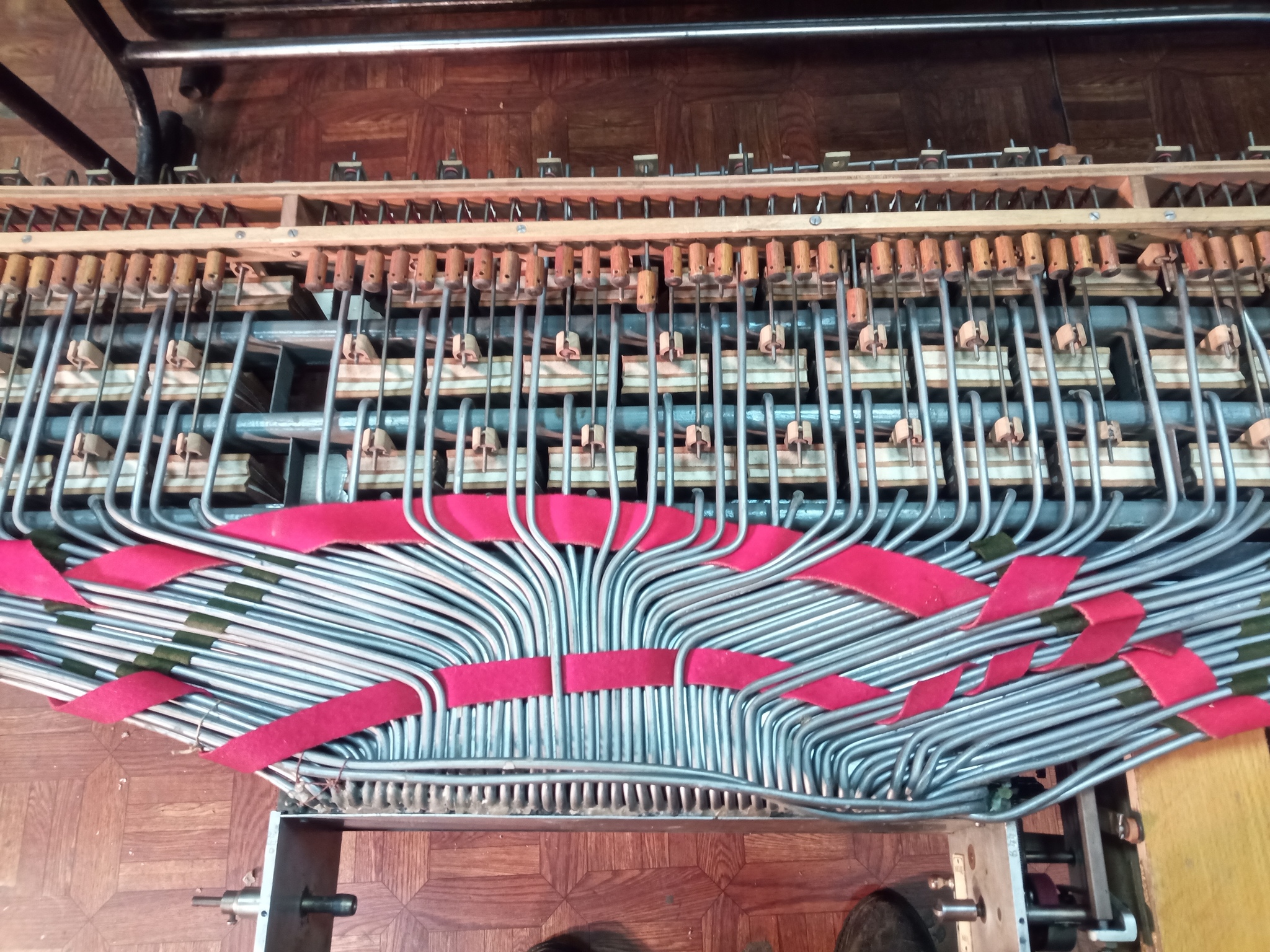

Обилие трубок от считывателя: зелёная суконная лента родная, красную же кто-то добавил. Они нужны для погашения вибрации трубок.
Трубки в те времена делали из свинца. Местами пайка их к считывателю и креплениям потеряла герметичность, все это пришлось устранить.
Теперь же о главной проблеме данного инструмента. Не смотря на свой почтенный возраст, в нем уже применялись такие материалы как кожзам и различные прорезиненные ткани. За годы они задубели и растрескались. Все их пришлось заменить. Причём подобрать аналог оказалось не так просто. Простой кожзам в вакуумном насосе, как оказалось, не выдерживает перегибов на углах. Выдержал лишь ПВХ, из которого делают надувные лодки. Для мелких же мехов применялся материал, сходный с прорезиненным брезентом, но только тоньше. Такой удалось найти. Что меня несколько удивило, так это то, что в клапанах применяется кожа. И она находится в удовлетворительном состоянии. Некоторые клапана ее требовали ремонта.

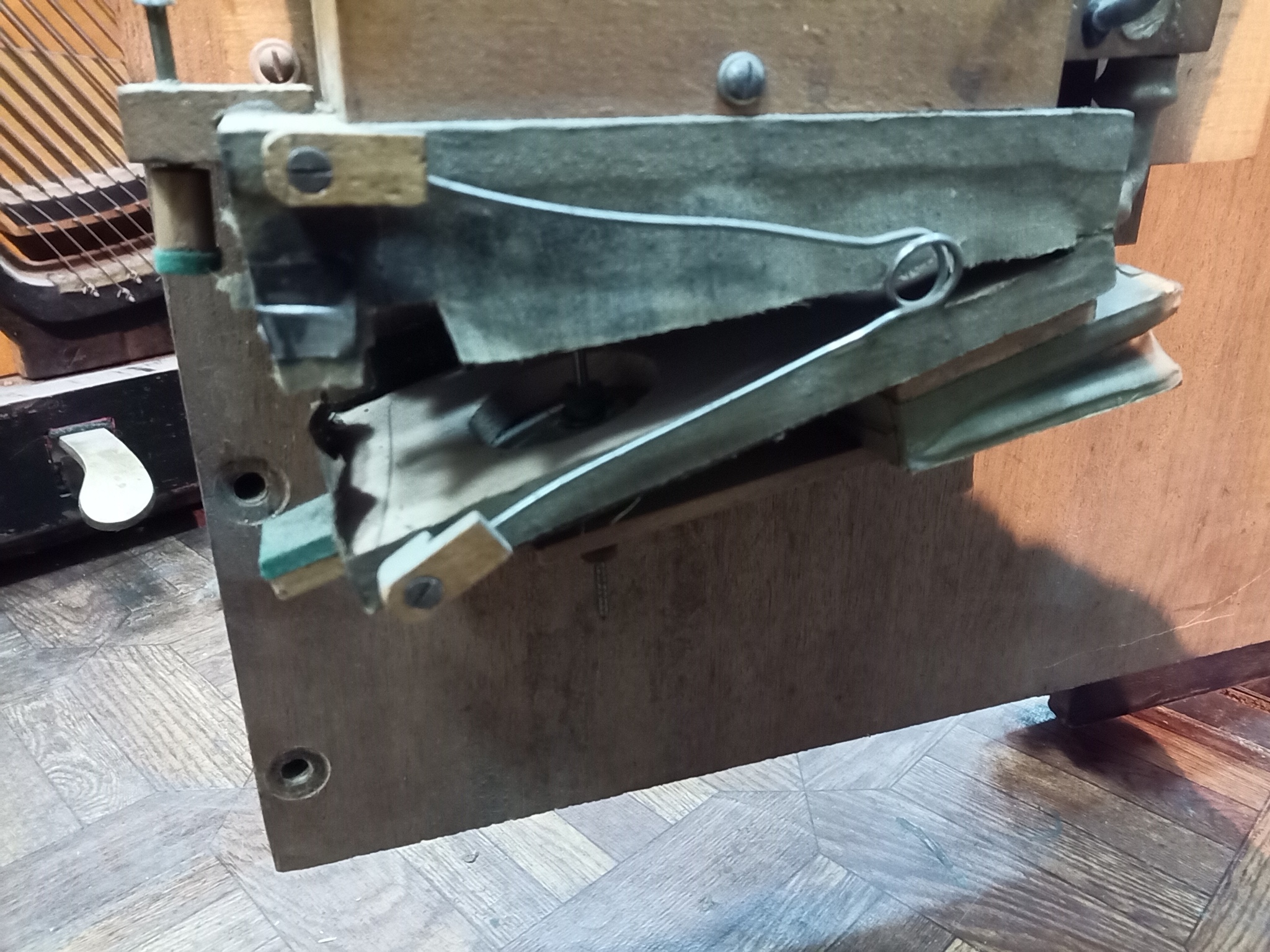

Так выглядит родной материал
А так- результат замены.
Элементы вакуумного насоса в первозданном и восстановленгом виде.

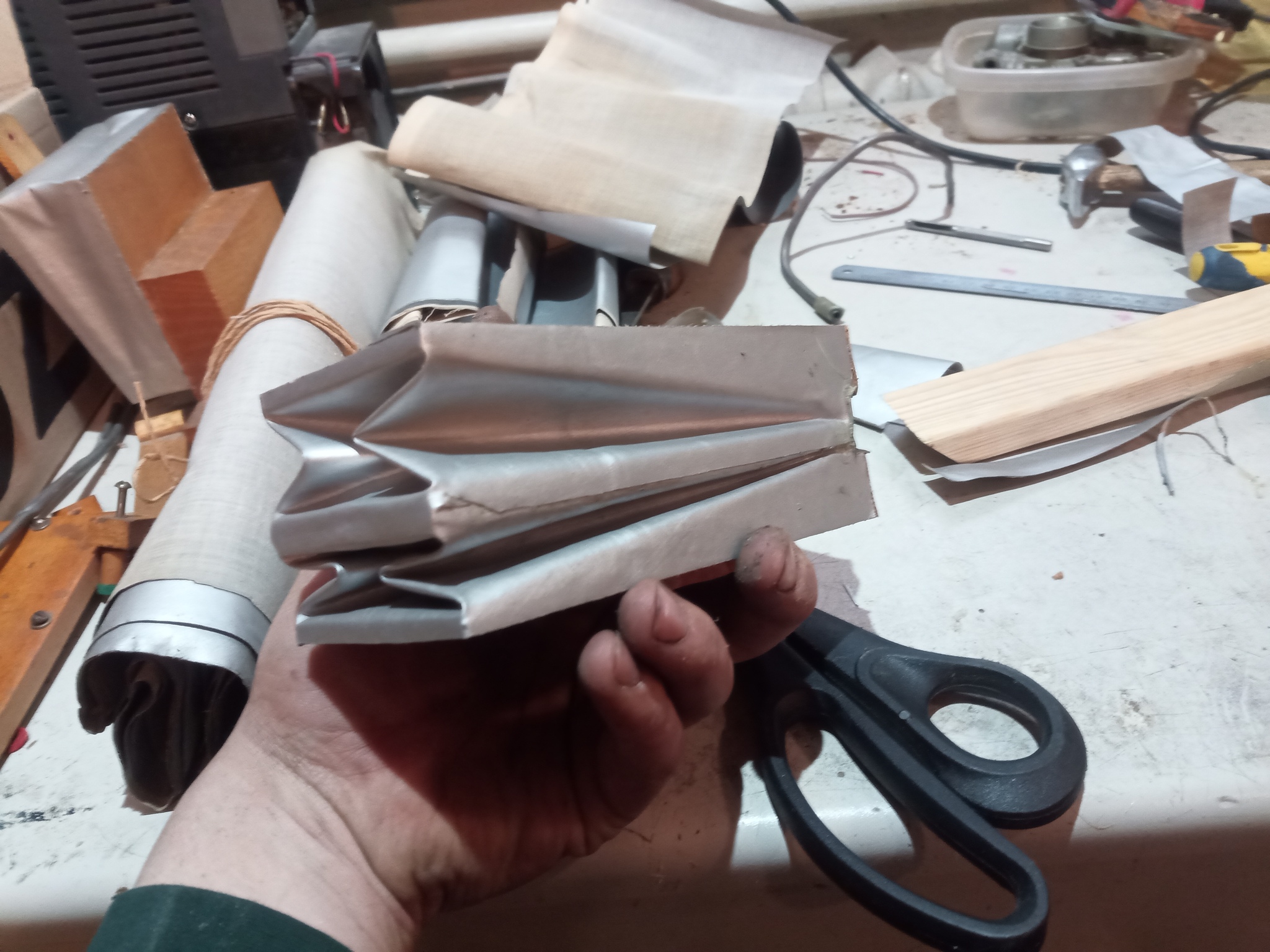

Лодочный ПВХ оказался способен выдержать нагрузку на перегибах, в отличие от прорезиненной ткани, что я попытался использовать ранее. Пришлось переделывать.
А так выглядит двигатель, что вращает валики с лентой. Он на фото справа от них. Работает по принципу паровой машины, но наоборот, тоже засчет вакуума. Нужен он и для перемотки ленты обратно. Слева от ленты вы видите корректор положения, он автоматически смещает перфоленту влево или вправо, если она неравномерно разматывается с ролика.
Двигатель крупным планом.

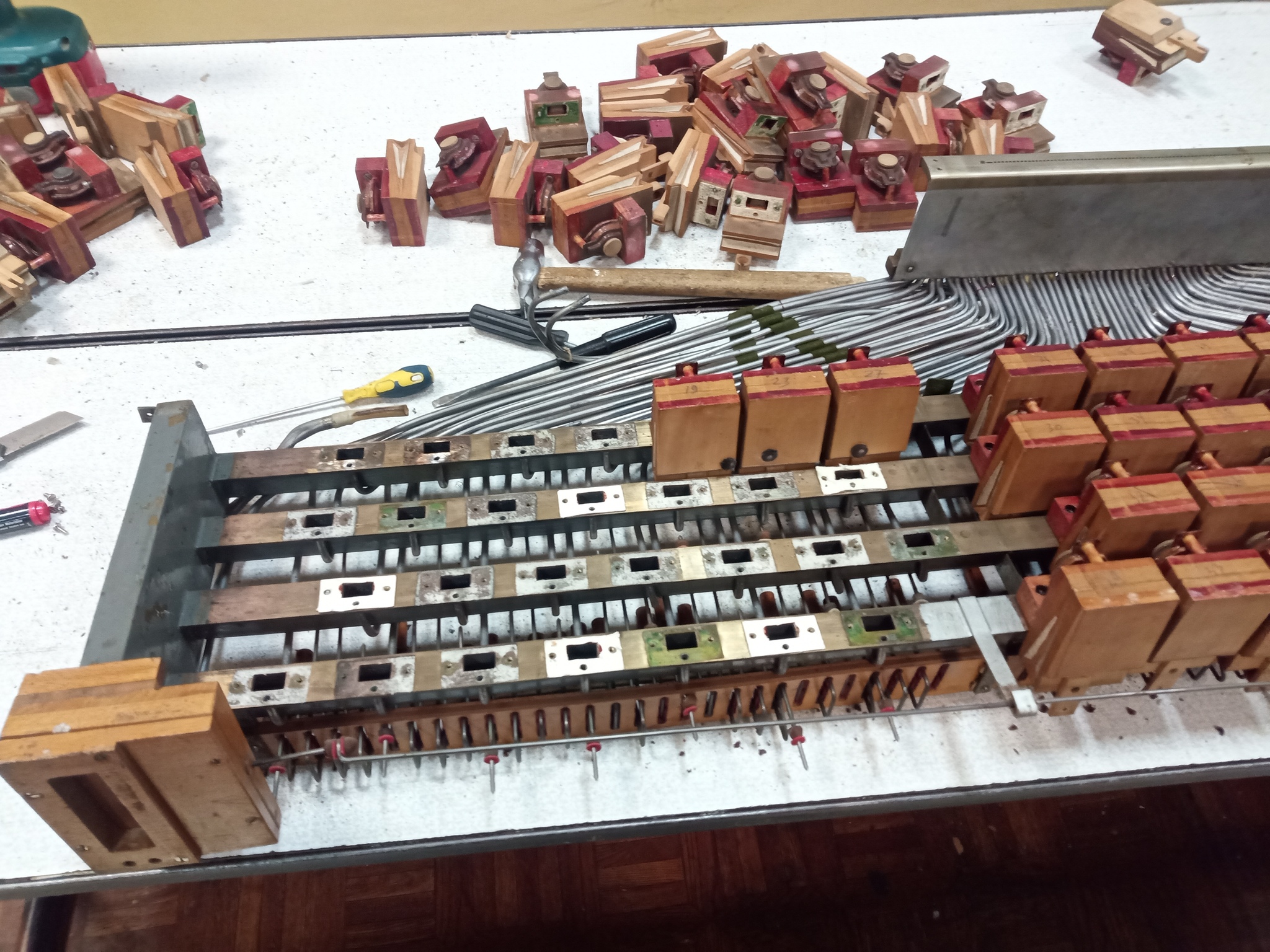

Так же попили кровь и вакуумные короба, на которые установлены все исполнительные механизмы. Они сделаны из латунной фрезерованной пластины, к которой сзади припаян свинцовый полукруглый лист, образуя короб. Во многих местах пайка тоже потрескались.
А вот сами исполнительные механизмы, что удивительно, почти все не требовали ремонта, я лишь провел профилактику их материалу, пропитав его касторовым маслом.
Что ещё удивило: пианино австро-венгерское, а крепеж в нем дюймовый. Не совсем понимаю, почему.
Далее же видео первого пуска этого пианино:
Вся работа производилась в рамках развития музея "История электросвязи и вычислительной техники", расположенного в МТУСИ, посетить наш музей вы можете во время дней открытых дверей в нашем университете, абсолютно бесплатно. Информация появляется на сайте вуза.
Спасибо за внимание, отвечу на все ваши вопросы в комментариях.
Сейчас у меня в работе ещё одни часы и часовой щит, если кому-то будет интересно, могу попробовать написать пост о ремонте и работе этой системы.
