Пакетник на 2 квартиры⁠⁠

Ну держись там это!

Дежурство чтоль?

Еще немного и я начну думать, что пора отнести тебе огнетушитель под пожар класса E)

До 10 кВ плюс охлаждающий эффект)

Туалетная бумага есть?)

Померял клещами дав нагрузку плитой. Мои провода на правом пакетнике слева. Т.е. получается идут они на разные счетчики. Ну а зачем так сделали.. ну какой то же выключатель должен стоять перед остальными автоматами? Да и счетчик можно менять отключив фазу всего у 2 квартир

Сарказм? Или стоит присмотреться?)

Каюсь, не прав, спасибо что обратил внимание. Думал что для 10 мм уже можно меньше, а оно только с 16 мм, причем не могу понять понять почему при тех же свыше 35 мм можно урезать в 2 раза..

По бумажками, да. Но на тот момент попались пара обзоров - кто то заморочился проведя тестовые замеры в разных диапазонах. Но как говорил, мне это особо не нужно было. А нужно было подтвердить или опровергнув гипотезу о неисправности гены. Так вот эти 35 баков выглядили копейками по сравнению с возможностью потерять время и деньги на разборе половины морды авто, снятии и установке гены, отвоза его на стенд покрутить, а также еще и переборки. Ведь глупо не поменять те же подшипники, коль уж все равно он снят и на стенде)

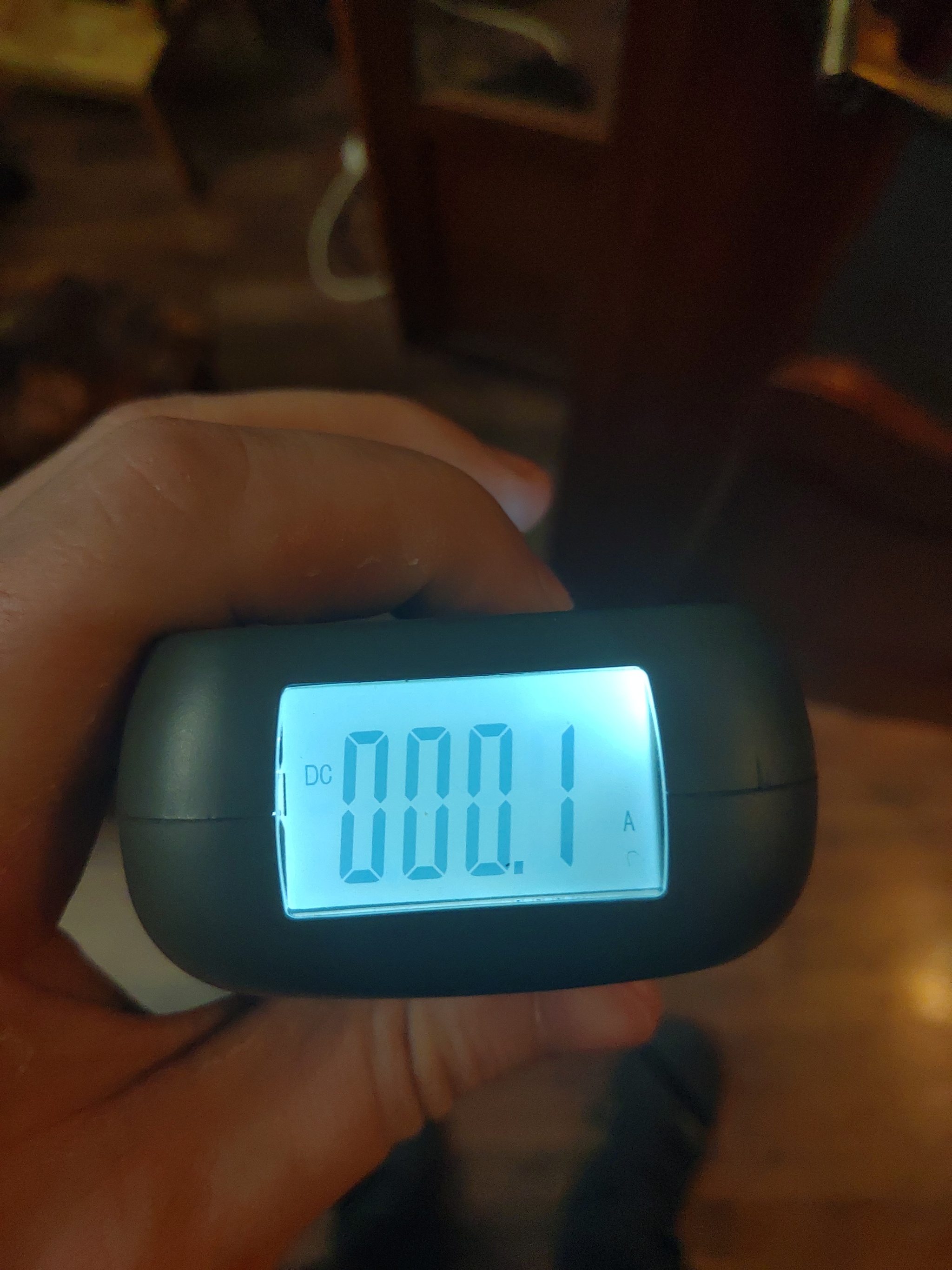

Я уже написал что покупал их для авто. Помимо генератора и стартерный ток оч удобно мерять

И к чему это ты написал? И да Unit клещи менее точны чем мои. Хотя мне это и не нужно было. Мне важно было замерять сколько отдает гена на разных оборотах. А там разница очень существенна и +/- 1 A роли не играют

Бакелит не плавится. Он вроде начинает обугливаться при температуре свыше 300C, плюс хрупким становится. Особенно старый. Где через пакетник идет и фаза и ноль может быть хорошее КЗ

По мне так скорее оплавится перемычка между клемой и контактной площадкой.

3 года назад всего 35 баксов

Разумеется - его задача коммутация. Только что произойдет при его перегрузке? Где он будет плавится?

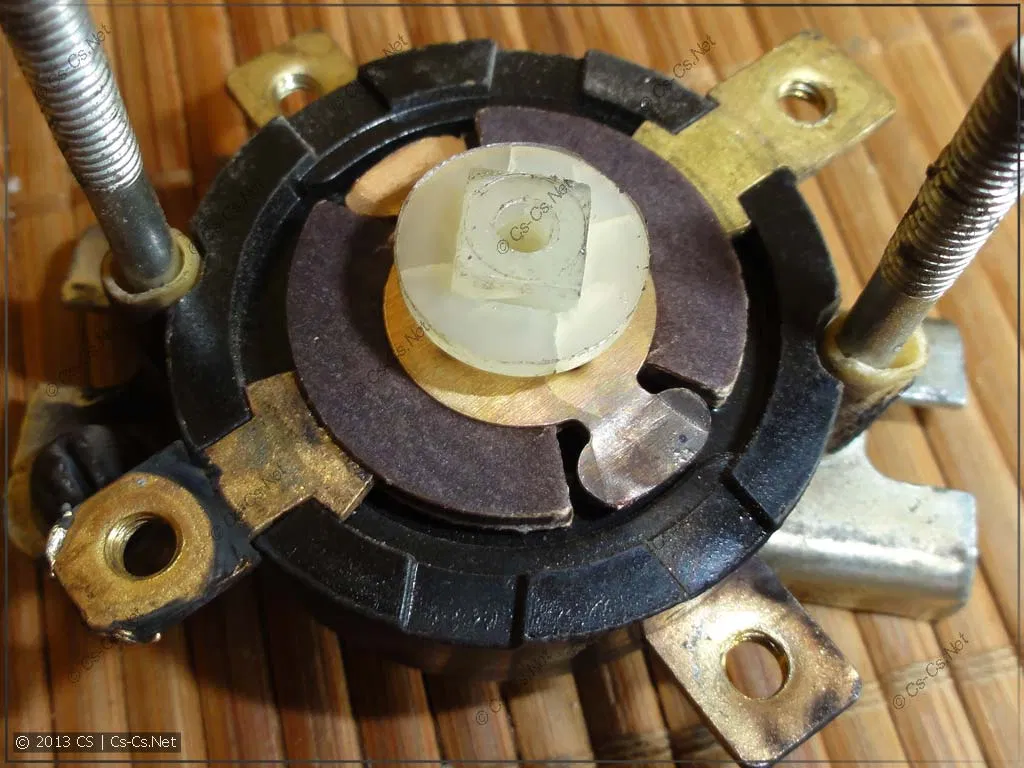

Фото прилагаю (не мое)

Померял клещами дав нагрузку включенной плитой- мои провода на правом пакетнике слева.

Посмотрю, спасибо

А заодно сами пакетники, шину для нуля и провода 10ки метров 5, немного разномастных колпачков под обжим. Но это не главное.

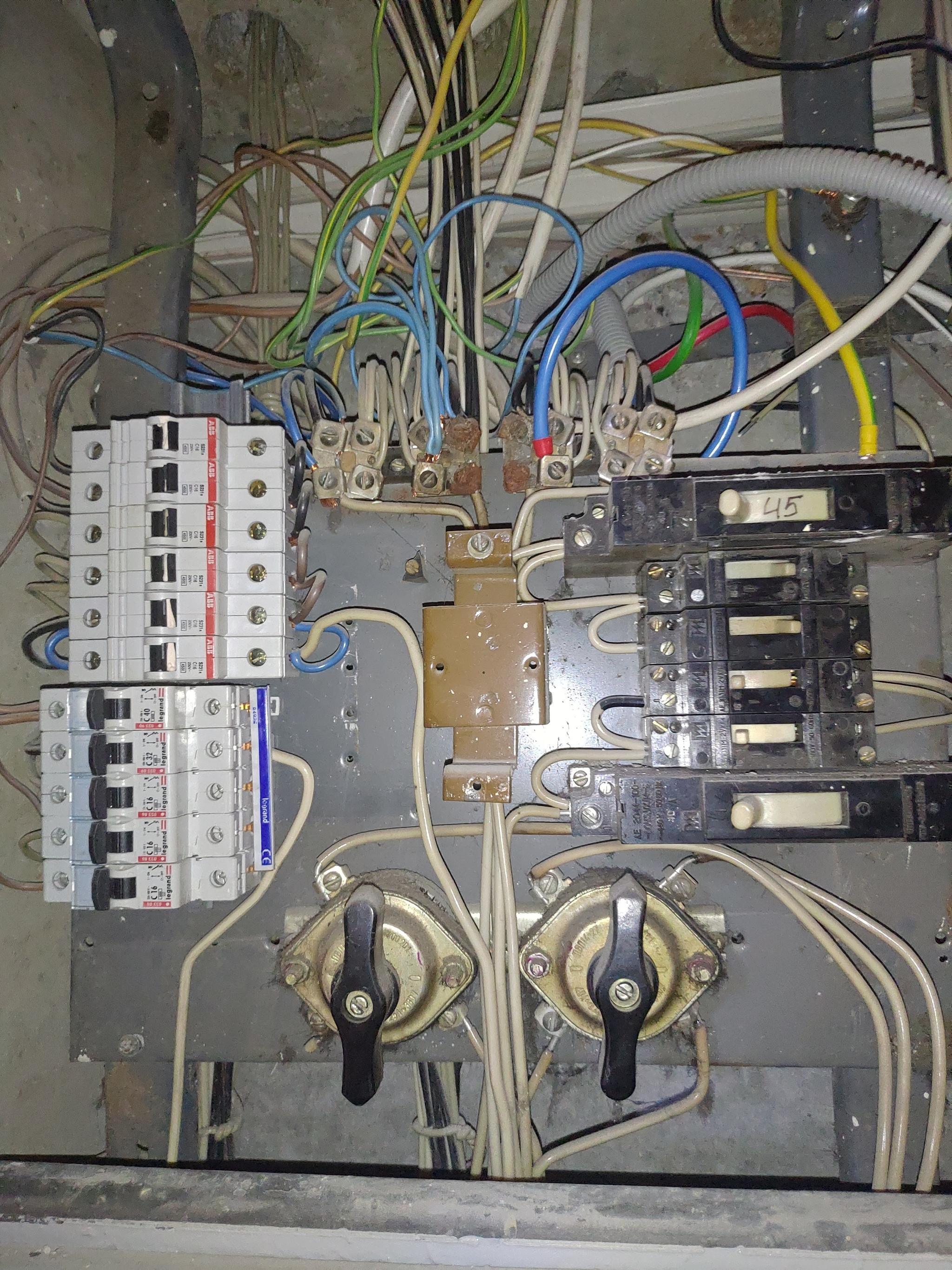

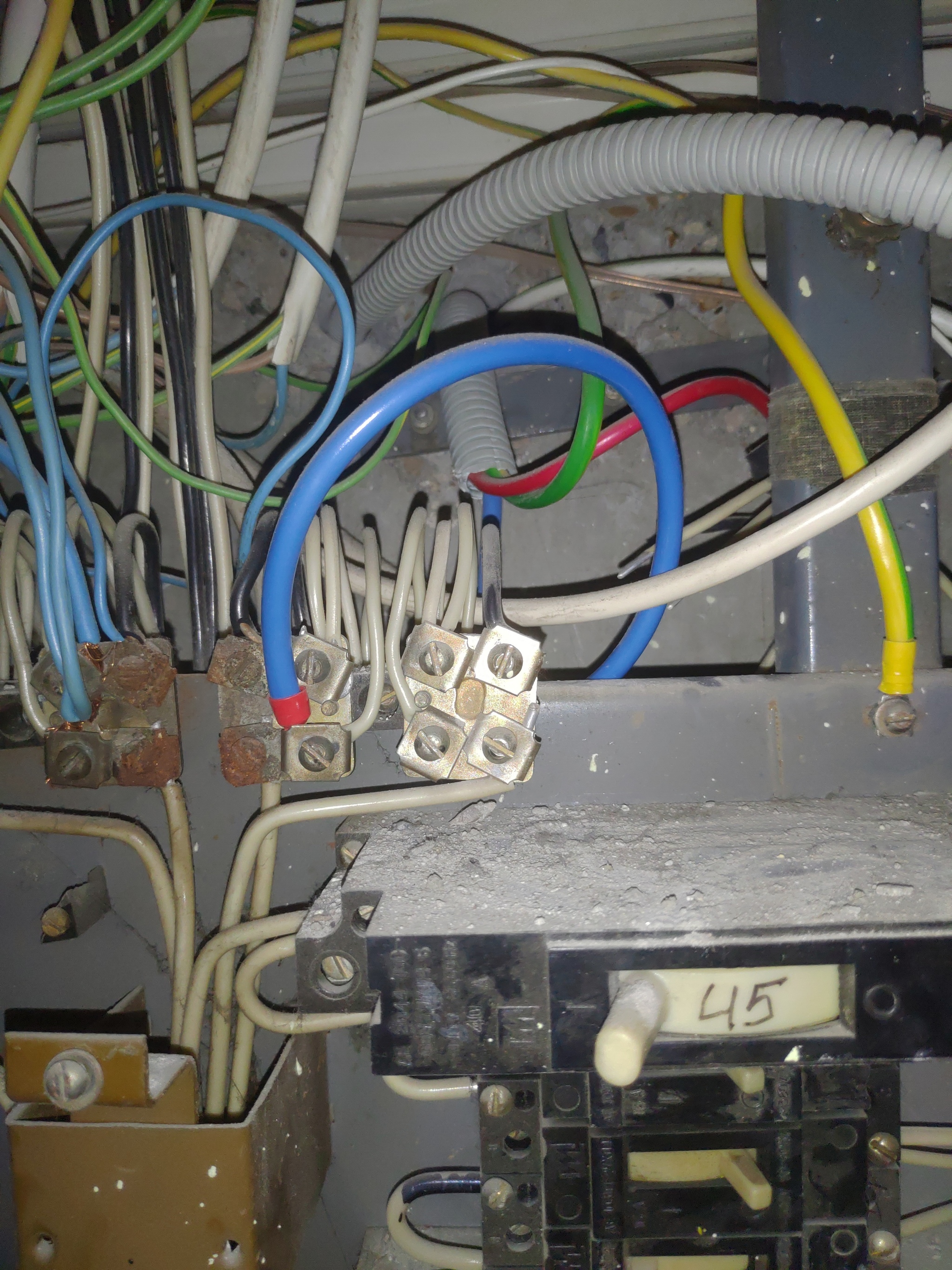

Обратите внимание на монтаж правой части. Верхняя квартира 6 автоматов по 16A? Напоминаю в квартирах электроплиты. Да может с двух автоматов есть перемычка. Но все перемычки то и новые провода из многопроволочного кабеля который даже не обжали ни во что ни на автоматах, ни на нулевой шине, ни на земле.

Нижний вариант вроде нормально с номиналом автоматов и даже гребенка стоит. Но она то медная, а на вход идет алюминиевый кабель. И вот такая пара зажата.

Блин, вот смотрю на это и не понимаю. Я вот ни разу не электрик. Я инженер-механик. Но как люди называющих себя электриками могут творить подобную дичь? И еще брать за это деньги?

Вандализм не мое жизненное кредо

Клещами померяю, отсек под ключом

Полагаю в два разных. Иначе в этом нет логики.

Можно. Я подумаю над этим)

Идея конечно хорошая, но 1 квартира на этаже сдается (сейчас никто не живет), 1 продается. Не думаю, что жильцы оставшейся в паре со мной захотят приобретать материалы на все 4)

Ради интереса завтра продойдусь по этажам, гляну как там.

Касаемо 100a пакетника - все понятно. Разумеется. Я просто говорил о том, что что было по проекту на вводе в квартиру под такой номинал и рассчитан пакетник. Да и в этой конфинурации он теоретически если бы не автоматы, стал бы сдавать первым, провода то он него до первого автомата и счетчик должны спокойно держать до 50 А.

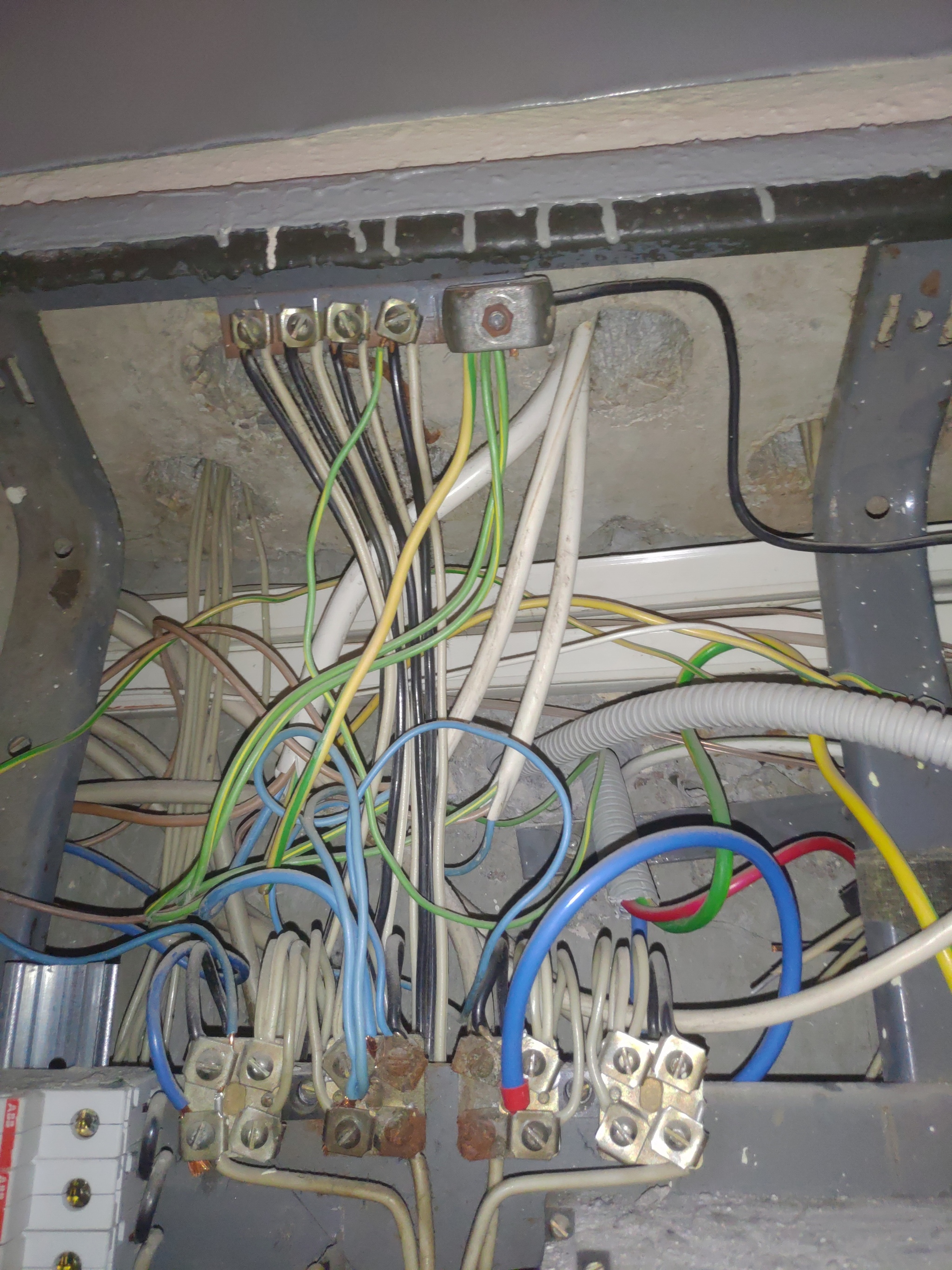

Вообще в идеале нужно бы поменять пакетник, поставив себе отдельно. Заменить все провода на участке пакетник - счетчик - автоматы / шины на медь. Заменив шины нуля и земли.  Кстати, шина нуля справа с ржавчиной - не моя. Моя - крайняя. Там все блестит и в идеале.

Ну и разумеется затащить на непосредвенный ввод в квартиру 3 провода (пара 10 мм меди и что нибудь поменьше на заземление).

Ну а там уже внутриквартирный щиток) Разумеется с самый крупным автоматом максимум на 40A.

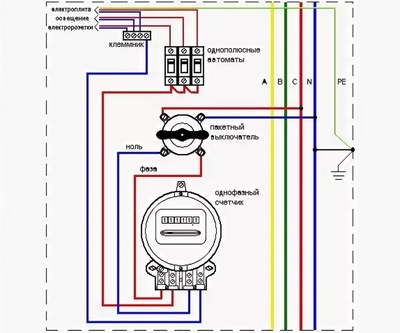

Такую схему видели? А насчет подсоединить мимо счетчика, нет уж..  спасибо!

В ПВП14-27 две пары контактов же? Каждая из них рассчитана на 40A. Два фазовых провода пришли, два ушли к счетчикам каждой из двух квартир.

25 A для 380В. Оба пакетника -  ПВП14-27-400301 40А/220В 25А/380В

Не, в этажный в щит я не полезу что то менять. Дифы и УЗО в квартире - буду я делать) В том то и дело, что электроплиты поставили изначально. Их выдавали при вселении) 40А автомат именно для них. На моем можно заметить провод с черной изоляцией. Насколько я понимаю с ПВ все же идет на счетчик

Да этот старый пакетник, после всего что я о нем прочел, стремно крутить. Вдруг рассыпется еще)...

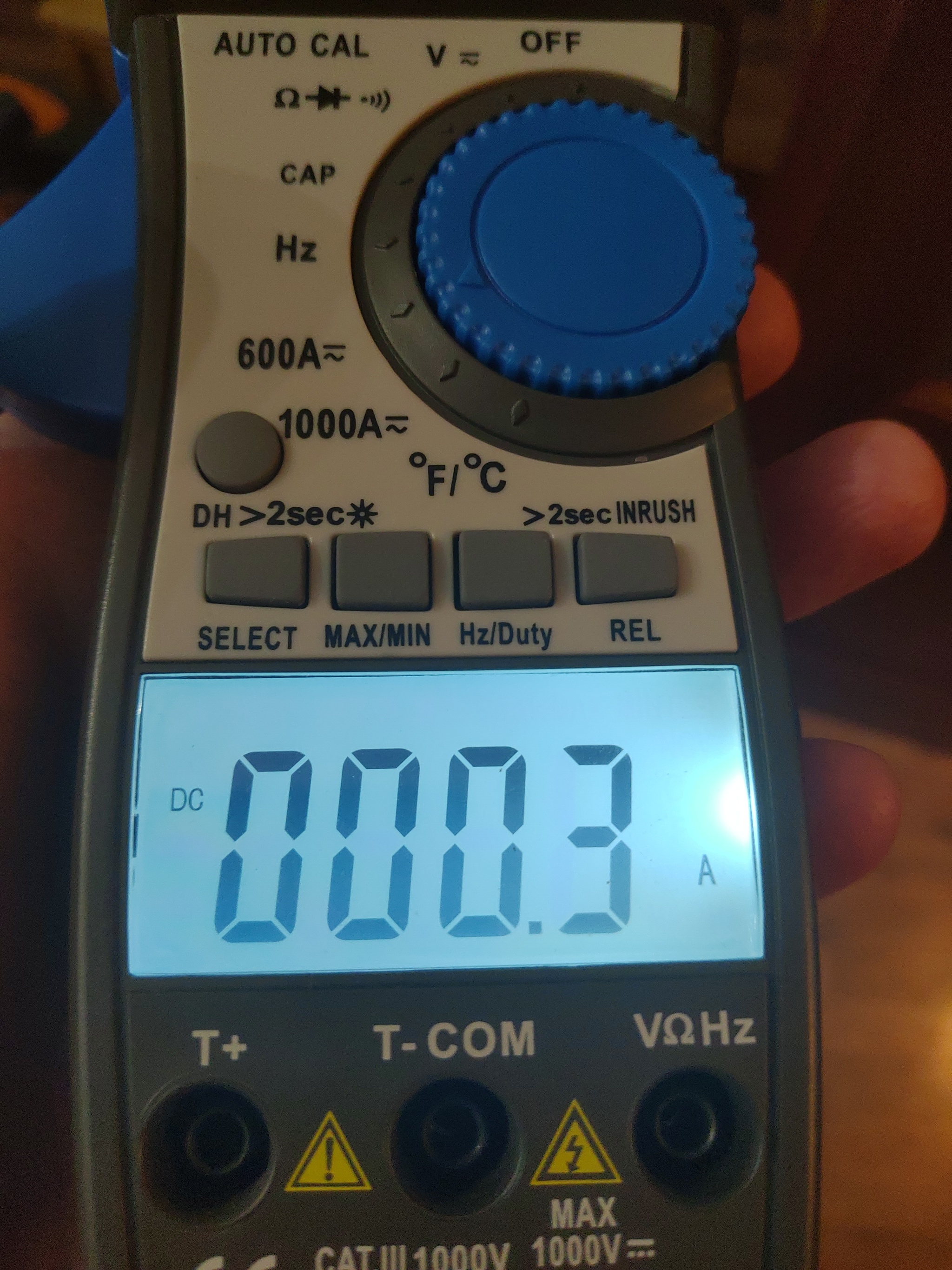

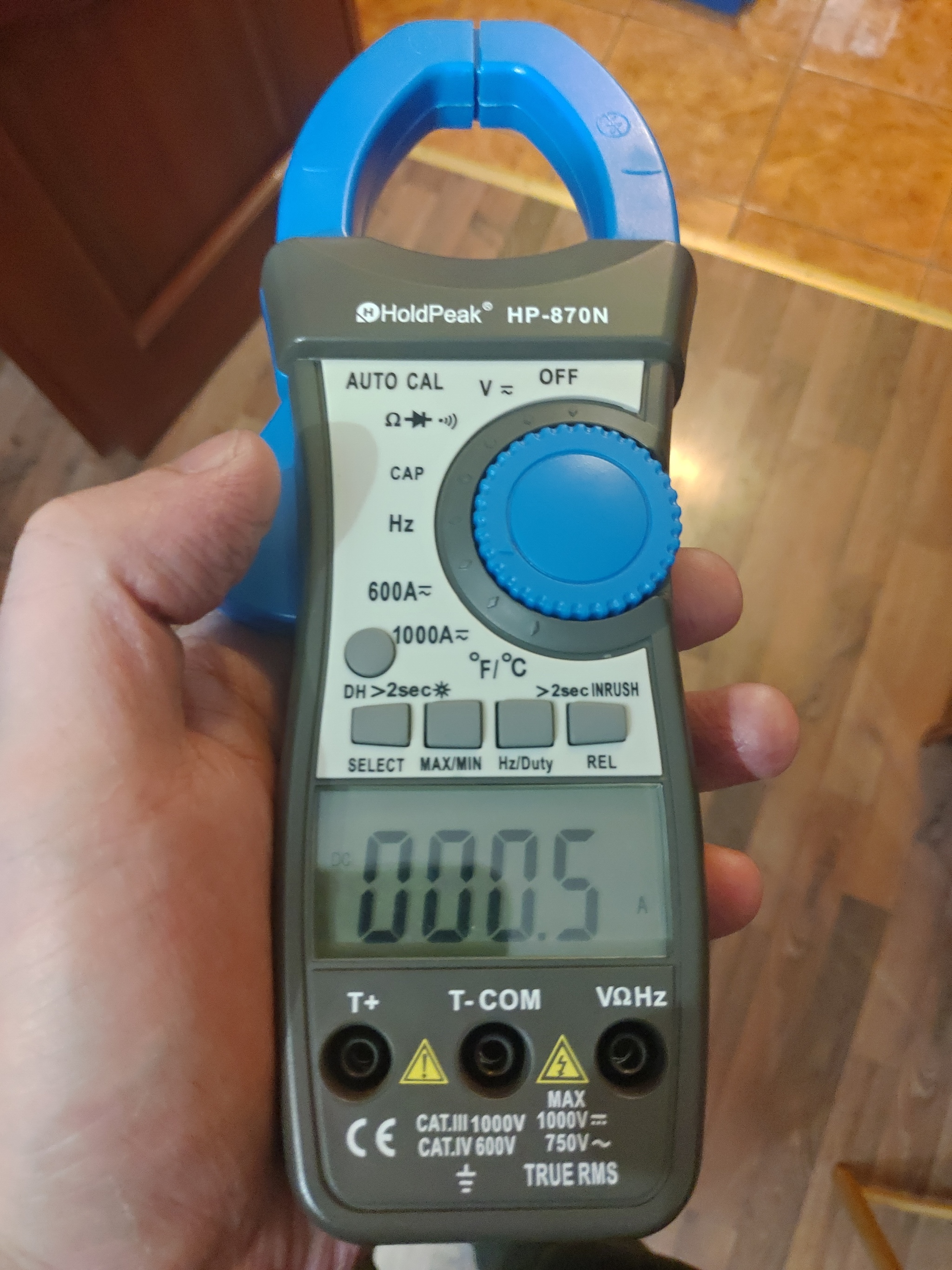

А стоп, у меня же где то токовые клещи есть! Забыл о них) Покупал давно для проверки работы генератора на авто

Разве по логике не должны сработать автоматы стоящие после него. Разумеется если туда от особого ума, кто то не вкорячит автомат выше номиналом. Здесь все логично. Пакетник 40A, а самый крупный автомат тоже 40. Так что первее выбьет его. Вот если кто вкорячит на 63 и выше, то возникнут проблемы. Причем возможно не на пакетнике, а на счетчиках, который вроде как у всех на этаже до 50A

И напиши об этом на Пикабу. Спасибо, я тебя понял

Разумеется, пакетник не ограничивает мощность. Но насколько я понимаю, если по проекту на квартиру дается, например 20A, на входе при строительстве поставят именно с таким номиналом.
