Ответ на пост «Собрал шкаф»3
>да не самый высший уровень, но надеюсь зацените
Вроде и не совсем рукожоп, но азов не знаешь. Так что недорукожоп. Шкаф "на троечку".
1. Косы расплетаются параллельно, одинаковой толщины слева и справа. Поэтому органайзер на 34-м юните должен быть симметрично занят, слева и справа одинаковое количество хвостов идет максимум до середины. Т.е. на 33 юните до 60 розетки хвосты заходят слева, с 61 по 72 - справа. Так по-фэншую. (смотрим картинку 1)
2. Верхний юнит - патч-панель, под ним органайзер, под ним 2 патч-панели, потом опять органайзер (типа как на картинке 3, хотя там на 2 юнита вниз развели, тоже рукожопы). Органайзер "снабжает" проводами 1 юнит сверху и 1 юнит снизу. 2/3 занимают патч-панели и 1/3 - органайзеры. Стандарт практически. (Смотрим картинки 1 и 5)
3. Один держатель органайзера = 1 "блок" на патч-панели. Смотри на 34 и 33 юниты своего шкафа. Розетка 55 и 56 в держатель не заправлены, а 65 и 66 сделаны правильно. (Ориентируемся на картинку 2 с синими кабелями)
4. Неплохой вариант на картинке 4 с желтыми кабелями, когда 1 коммутатор, сверху и снизу от него 2 патч-панели. Нижний ряд свича запитан от нижней патч-панели, верхний - от верхнего, короткими патч-кордами. Без органайзеров. Только надо выкинуть щетки. Утилизация шкафа - идеальная и максимальная, КПД - 100%
5. Вертикальных боковых органайзеров нет. Фу-фу-фу. (картинки 6 и 7)
6. Низ шкафа совсем пустой, а верх шкафа полный? Где у нас центр тяжести? Надеюсь, догадались внизу сплитов понаставить. Чем тяжелее техника, тем ниже.
7. Про щеточные вводы для кабелей от пыли не забыли, надеюсь? (картинка 8)
8. Про вентиляторы в потолке шкафа не забыли, надеюсь?
9. Про оборудование с SIM-картой для алярмов и мониторинга протечек, температуры, влажности, электропитания не забыли, надеюсь? (картинка 9 - 10)

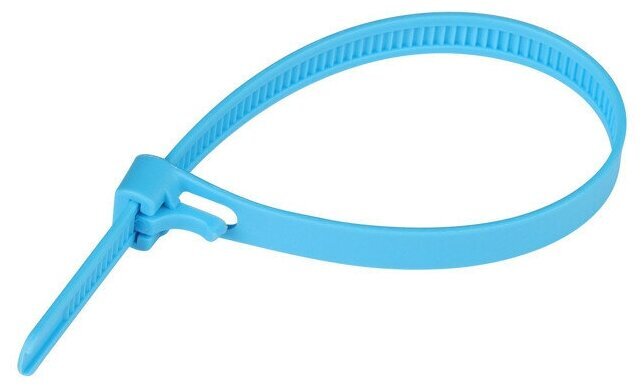

10. Нахер стяжки, покупаем рулоны по 5-10 метров липучки
11. Разные сегменты коммутируем разным по цвету кабелем. Если сегмент интернета отделен от рабочей сети, то его красными патч-кордами соединяем. Межэтажка от ядра сети - желтыми. Какие то еще выделенные сегменты (оборудование ИБ, телефония, DMZ, серверный сегмент, сетевое железо с ограниченным доступом, сегмент BNC/iLO/IPMI/KVM-IP) - еще другими цветами.
Это - только небольшая часть науки по организации серверных/коммутационных шкафов
Рисунок 1. Слева и справа хвосты заходят поровну. Каждому блоку патч-панели - свой держатель на органайзере.
Рисунок 2. Слева и справа хвосты заходят поровну. Каждому блоку патч-панели - свой держатель на органайзере.
Рисунок 3. Сначала патч-панель, потом органайзер, потом 2 патч-панели, (потом нужен опять органайзер, тут нет)
Рисунок 4. 1 коммутатор, сверху и снизу от него 2 патч-панели. Нижний ряд свича запитан от нижней патч-панели, верхний - от верхнего, короткими патч-кордами. Без органайзеров. Только надо выкинуть щетки.
Рисунок 5. Сверху все плохо. Нижний органайзер показывает нужный принцип: от него питается патч-панель выше и ниже органайзера. Только двухюнитовый органайзер поменять на те, которые стоят выше, одноюнитовые
Рисунок 6. Пустой вертикальный органайзер с крышкой. Самый лучший вариант. Шкаф дорогой, наверное HP. У них все охрененное и удобное
Рисунок 7. Вертикальный органайзер с проводами. Относительно удобный, но требует возни с липучками
Рисунок 8. щеточные вводы для кабелей от пыли
Рисунок 9. Оборудование российского вендора Netping для управления питанием, перезагрузкой оборудования по хитрым алгоритмам, мониторинга десятков параметров. Может управляться по СМС при отсутствии сети и рассылать алярмы в том числе по СМС
Рисунок 10. Типовая схема и некоторые из датчиков, которые могут подключаться к NetPing-ам.
