ОПН обязателен или нет?⁠⁠

Да там пиздец, кинотеатр на 20 мест, дискотека с пультом на виниле, в кабинете виниловый проигрыватель за 3,5 млн. (со слов хозяина) и акустика.

Mcintosh, Marshall это бренды которые я знаю, остальное даже никогда не встречал ни до не после потому не запомнил.

По слухам, хотя бы однократная расшифровка специальных аббревиатур — сильно помогает решению вопросов. Не говоря уж про то, что является проявлением уважения к слушателям\читателям.

Я про обязательность, в данном случае применение ОПН ПУЭ не требуется, но требуется проектом, т.к. защищаемое оборудование, с ваших слов, дорогостоящее.

Мы как-то собирали щит в коттедже с АВР и ОПНами, у хозяина аудиоаппаратура общей стоимостью больше сотни миллионов. Посчитали что лишним не будет и жопы свои прикрыли, как оказалось не напрасно. Буквально через полгода у них в поселке ударила молния и во всех соседних домах выгорели устройства которые были включены в сеть, во всех кроме нашего.

На 0,4 кВ ОПН ставить не обязательно, но вы сами дали ответ - стоимость ОПНа на 0,4 кВ порядка 5 т.р., стоимость защищаемого оборудования с минимум шестью нолями. Экономите 10 тысяч, но потенциально можете понести многомилионные убытки.

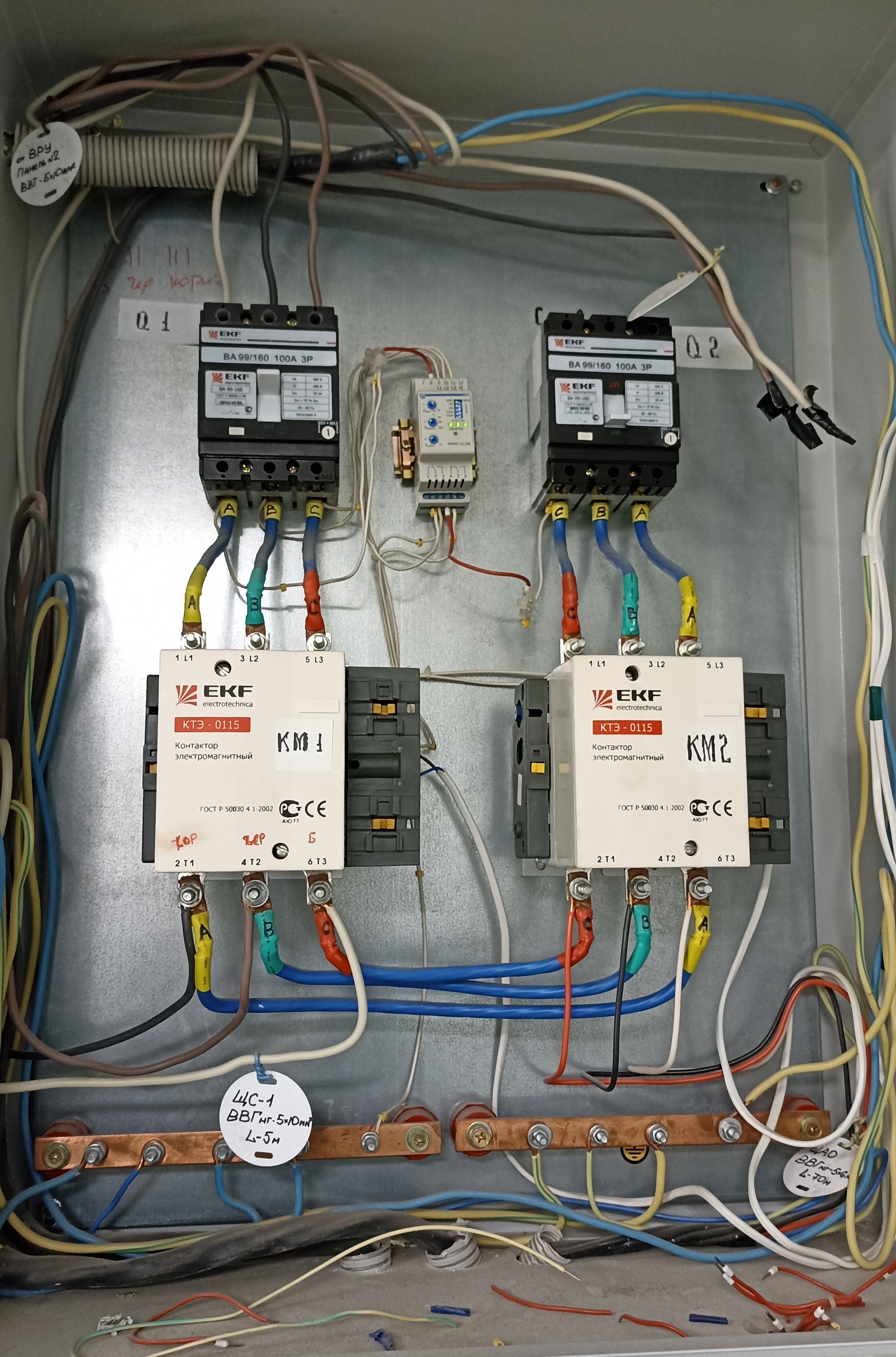

Да, непонятно, АВР на контакторах или всё-таки на моторных приводах.

Чем дольше всматриваюсь тем больше замечаю

Не, это точно сгорит однажды в очистительном огне потому за допзащиту можете не переживать. Сгорит оно явно не по причине недостатка защит

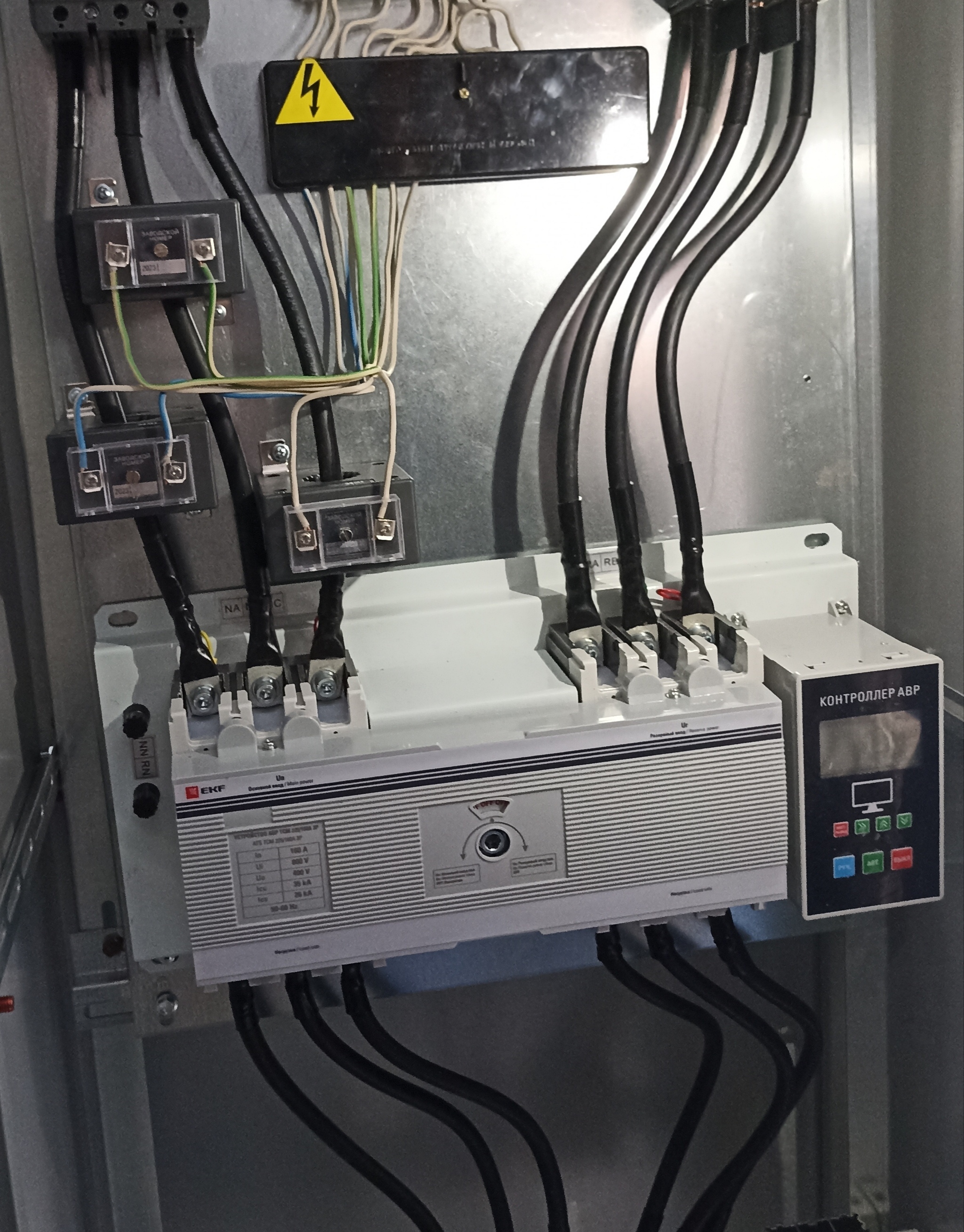

Это кстати не АВР, это АПП.

Вы только подтвердили мои слова - микросекундный импульс слишком быстрый для срабатывания выключателей. Поэтому нет смысла надеяться на их защиту. УЗИП будет защищать оборудование только в случае если будет проходным узлом, а не параллельным. Всё остальное, повторюсь, для успокоения души, для отвода глаз. Эффект плацебо, если хотите.

На любом АВР есть функция ручки, банально для проверки работоспособности устройства.

А в вру, от которого питается щит авр, опн присутствуют?

Это с вашей схемой имеет очень мало общего. Ну и отсутствие маркировки на проводах и аппаратах как бы говорит о том, что делали халтурщики и электрическим щитом это называться не может. Верните обратно и закажите у нормальных.

Все согласно ТЗ. Если ОПН был в ТЗ, а не потом на схеме появился, то пишите рекламацию.

ПУЭ 7, раздел 7.1 "При воздушном вводе должны устанавливаться ограничители импульсных перенапряжений". У вас вроде несколько иная картина.

Схема утверждена установщиками?

Ставьте, хуже не будет
