Может поможет кто с установкой Bluetooth
Здравствуйте.

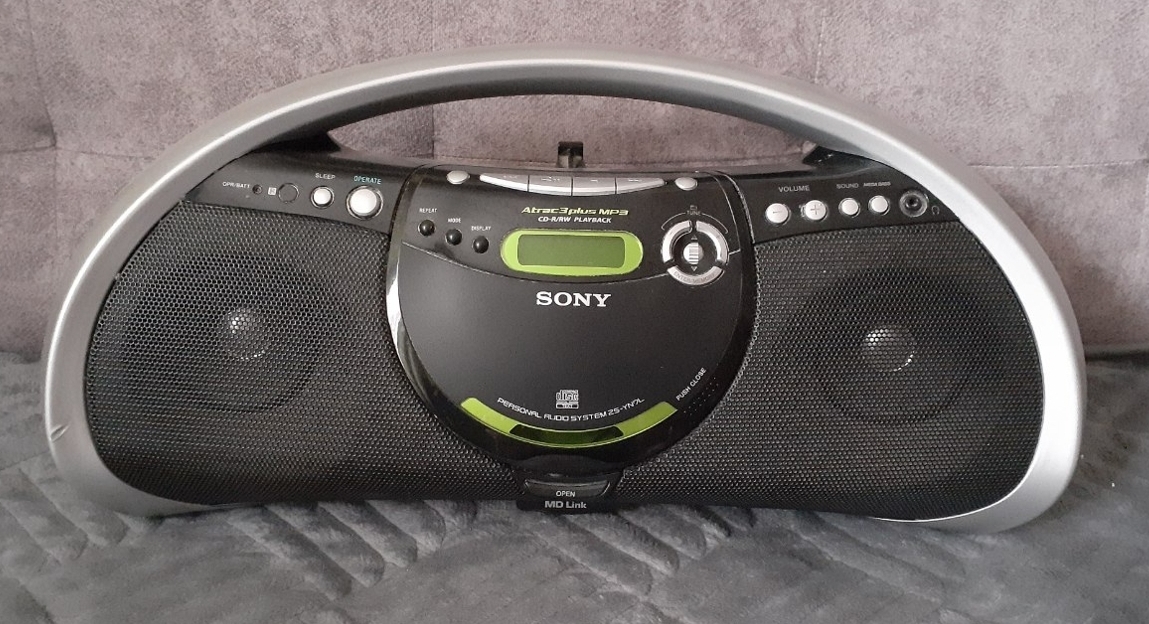

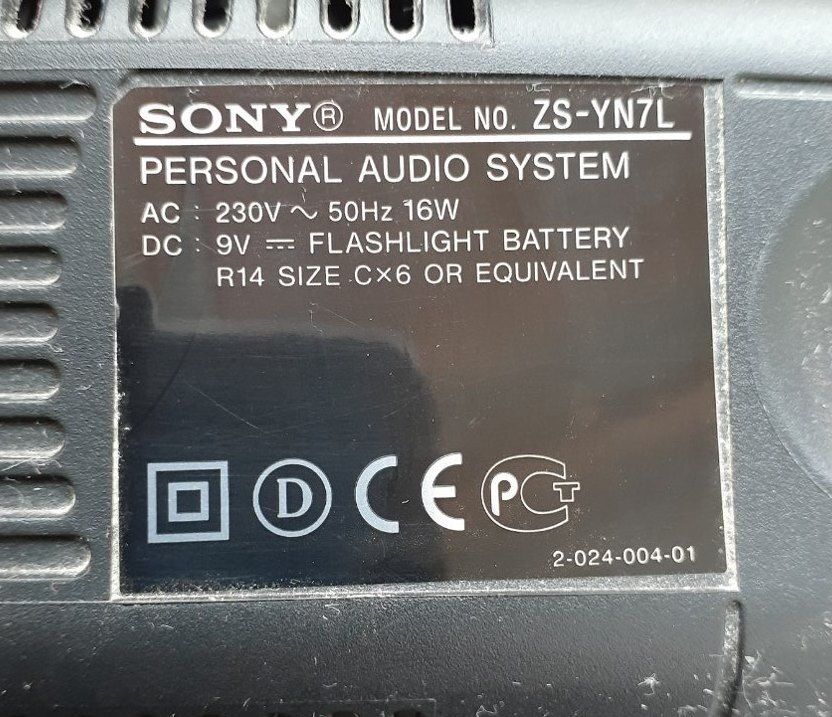

Хочу установить модуль Bluetooth в эту магнитолу.
С паяльником чуть-чуть дружу, с остальным не очень.
Куда припаять этот модуль и откуда взять питание?
Сообщество Ремонтёров - Помощь
11.7K постов14.9K подписчиков
Правила сообщества
Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.
В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)
Требования к оформлению постов:
1. Максимально полное наименование устройства.
2. Какие условия привели к поломке, если таковые известны.
3. Что уже делали с устройством.
4. Какое имеется оборудование.
5. Ну и соответственно, уровень знаний.

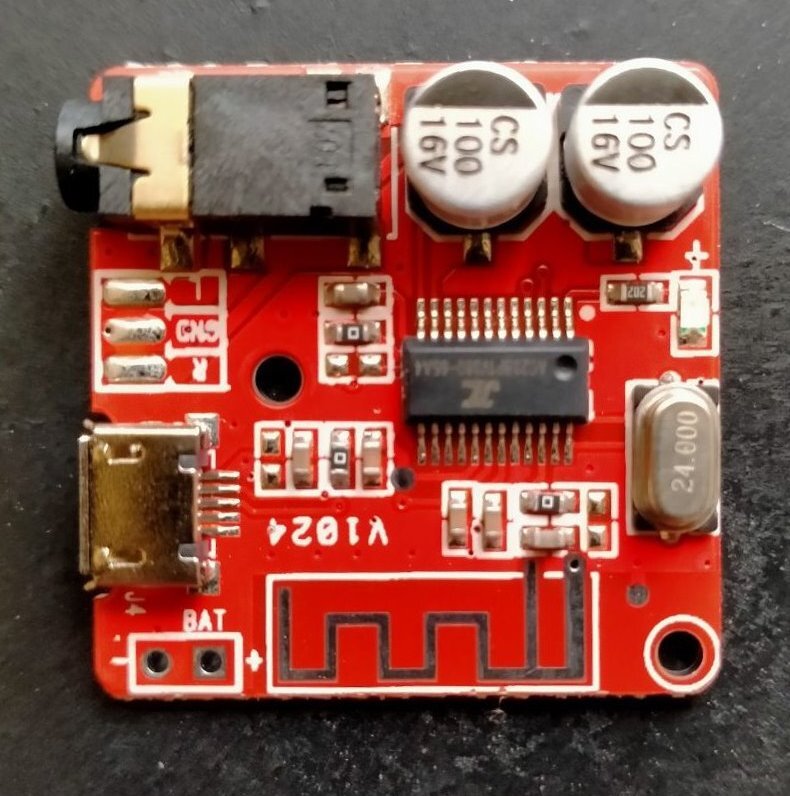

Там где синее, три провода припиваешь внутри на разъём MD link (line in, сзади магнитолы).
Там где красное, два провода на питание 5В.
Нужно найти 5В внутри магнитолы.
Берём тестер и ищем. Один контакт тестера на минус питания, другим ищем.
Как вариант: на прямоугольных микросхемах как правило 7 и 14 контакты питание.
