Любимая часть работы⁠⁠3

не сыпь мне соль на рану))мало, но не 25. 50

ты победил))а еще на модели и на фото разные детали, которые похожи, но при детальном рассмотрении разные. Большие трубы разный диаметр, подводящие гнутые с разным межосевым расстоянием, и один оребренный а один нет

я на теплоэнергетика учился, переучиваться?)

Есть в такие моменты чувство типа "ебать какой же я охуенный тип"?)

Так же неинтересно))вон сколько умных людей нашлось. Все все заметили, хотя пост вообще не о том)

возможно, но уже много документации и сложно будет переключатся.

1 делаешь модель, где каждая деталь в масштабе 1:1.

2. Эту модель кидаешь на лист и выбираешь масштаб, чтоб она там поместилась.

3. Образмериваешь, делаешь выносные элементы приварки деталей.

Не наоборот. В модели все размеры с эскизов или старых чертежей

Пост был прикольный, но где связь?)

Не одно) разные экраны. Тот который на модельке раньше уехал

Я модель делаю, чтоб наглядность была, понимание что все между собой стыкуется, и для создания с нее чертежей. Не нужно потом вручную каждую линию рисовать. С моделью чертежи делаются в разы быстрей, чем без

компас, самообучение, садишься и тыкаешь кнопки, там интуитивно понятно

в модельке 100 в оригинале 88. Это разные экраны. Упаковка одинаковая была из-за межосевого расстояния коллекторов. И не лень тебе было)

Так?

Моделька-чертеж-изготовление

Если вносятся изменения в конструкцию расчеты на прочность и  термодинамические расчеты. Но, как правило, мы изготавливаем запчасти и стараемся не вносить изменений, чтоб всего этого избежать

нет. Я только сейчас о нем узнал. Из вопроса)

они все+/- одинаковые. Компас мне показался понятнее солида и намного понятнее автокада

радиатор на ладу)

вам конструктора не нужны?) Тут их вон сколько)

посмотреть ролик в интернете не самообучение? Я садился, пытался что-то сделать, если что-то не выходило гуглил. Мне кажется так все и делается

вот именно)когда только пришел работать почти ничего не чертил никогда. Но в компасе все просто для создания чертежей, да и модельки не сложно делать

Автор в коментах ответил, что это разные детали. Они похожи, а под рукой была фотка одной и модель другой. Автор не думал, что комментаторы такие душнилы)

нет

все так)

компас

спасибо)

это деталь котла. Тепло там вроде на нужды производства уходит

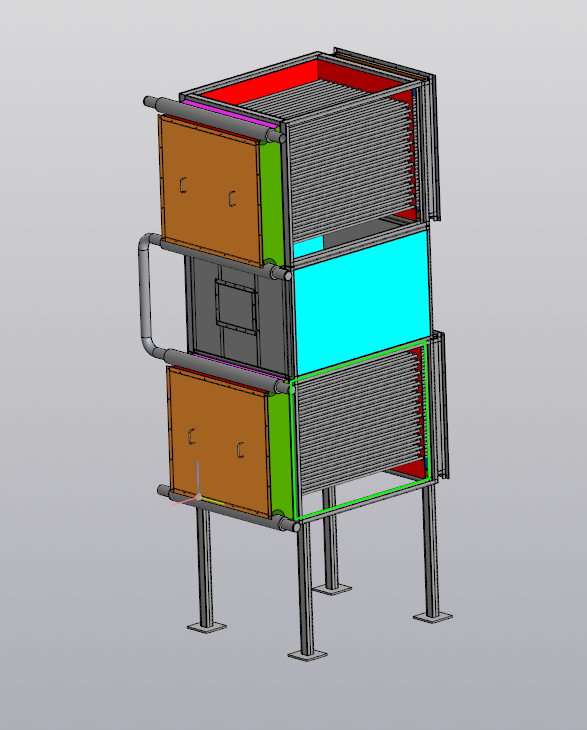

Есть, но я в процессе создания модели тогда могу залипнуть надолго на выбор цветов, который ни на что кроме моего восприятия не влияет)) В общем мне так удобней и быстрее. Иногда делаю разные цвета на детали, но это когда ну очень много сборочных частей

это большой кипятильник, который вставляется в большой котел

Так?)

чайник, воду нагревать

Там некрасиво сделаны привязки и не все части названы) Тут уже наприлетало, что моделька и фото непохожи. Хотя на фото другая деталь)

Мне не очень. Яркие цвета бьют по глазам и отвлекают. Да и привык

По этой модели сделать ничего нельзя. Речь шла ведь про эту модель, нет? Отдельные детали возможно изготовить можно. Но на одном станке это будет проблематично. И этот станок будет стоить как боинг. Если есть информация о станке который согнет трубу 76х10 и сделает фаски с двух сторон дай ссылку пожалуйста.

Я не утверждаю, что по 3д модели невозможно что-либо сделать, а лишь говорю, как это работает у нас на заводе. У нас нет таких станков)Я не пытаюсь доказать, что таких станков не существует. Хотя именно этот экран мне кажется ни один станок из 3д модели не сделает)

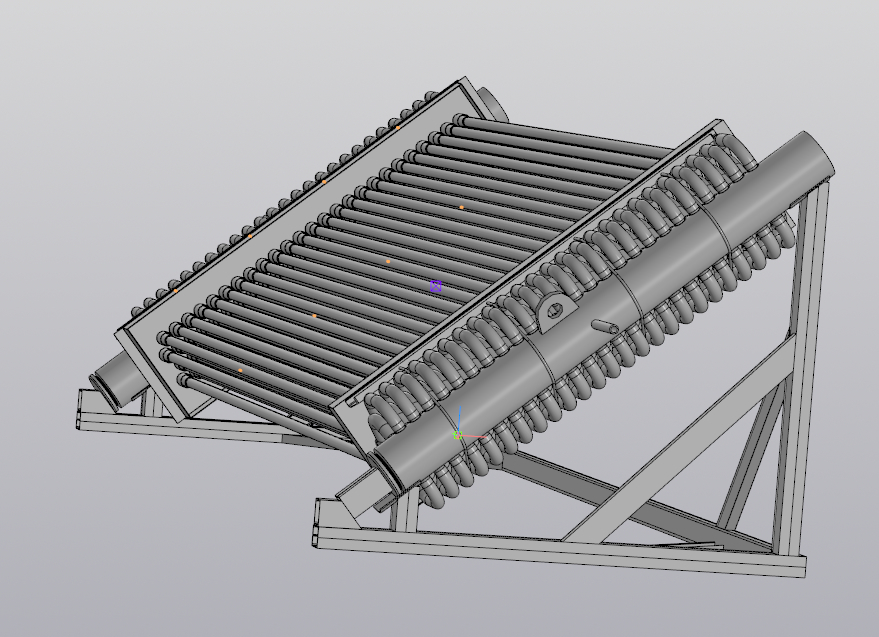

принципиально они не сильно отличаются. Коллектор сверху, коллектор снизу, четыре ряда труб. Да разное количество труб и эти оребренные. Но к сожалению, когда я решил выложить пост тот блок, который на модельке лежит рядом, еще неупакованый

вообще не понял про что ты)ты вроде что то агресивно-веселое пишешь. Но я тебя не понимаю

по модели сделать ничего нельзя. С модели делаются чертежи, они отдаются в цех и по ним уже делают)
