Ламповый усилитель на 6н2п и 6п14п
Так вышло, что я приобрёл проигрыватель Юность 301 без мотора и этой крутящейся штуки для пластинок, примерно как на этом фото:
Решено было выбросить корпус, обновить усилитель и установить его в новый корпус. Вот схема:
Подробнее о нём можно почитать по ссылке: http://www.rw6ase.narod.ru/00/el_l/junost301.html

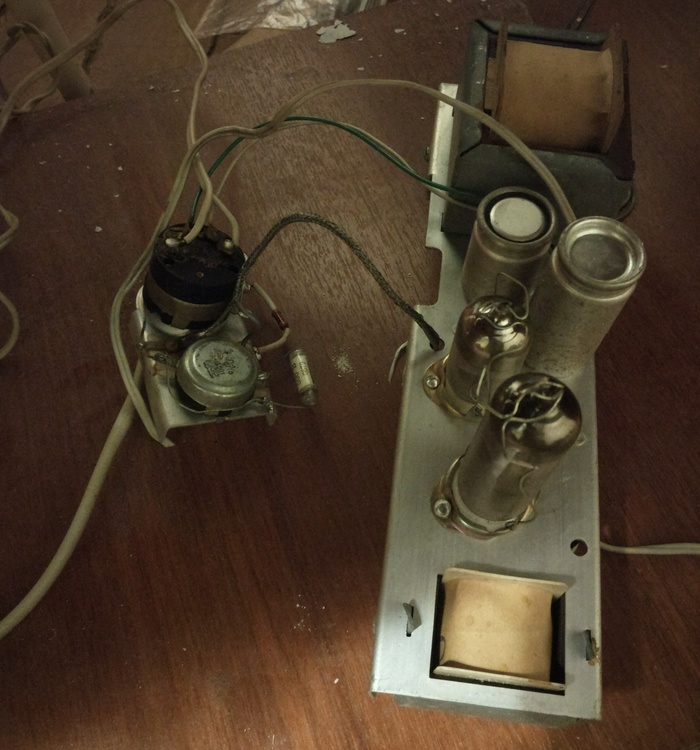

Убрал всё лишнее:

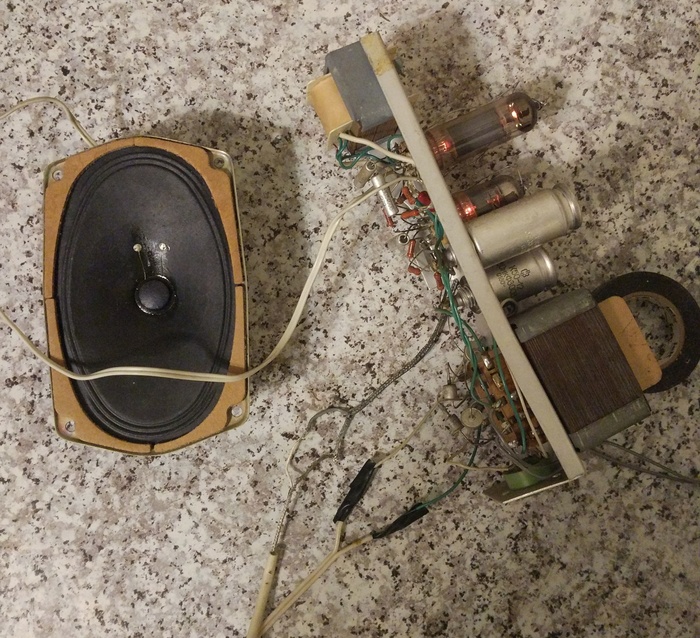

Проверил работоспособность:

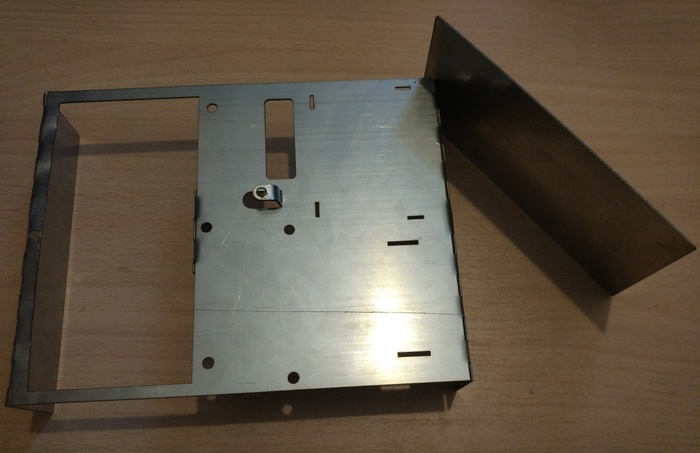

Далее решил поступить довольно просто: изготовить новое шасси, перегруппировать на нём блок питания, а саму часть с лампами оставить как есть:
Экран между лампами и трансформатором, возможно, никакого эффекта не даёт, но пусть уж будет:

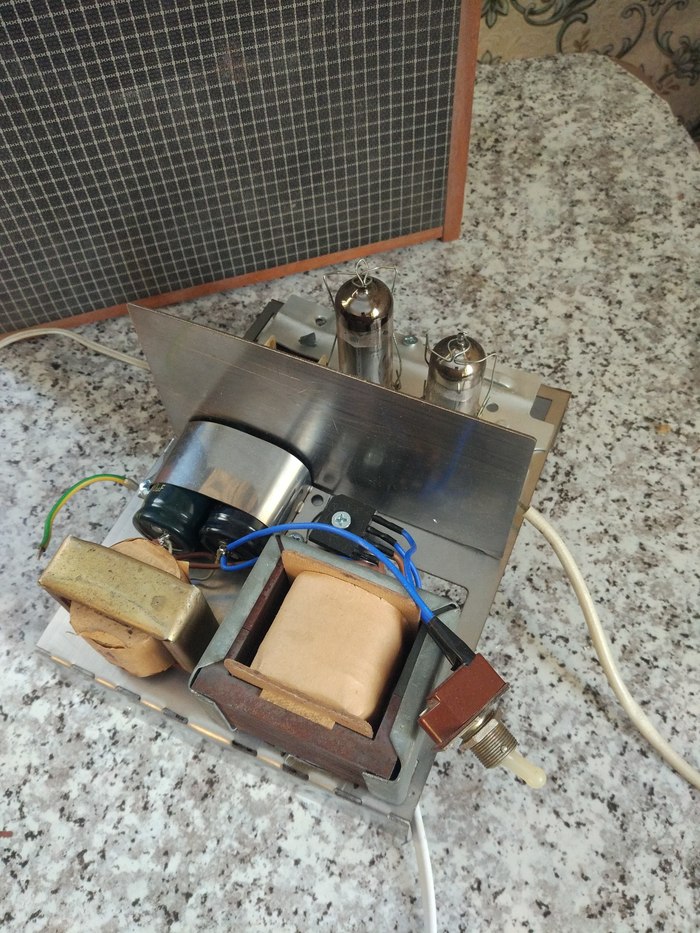

Смонтировал всё на шасси. Поставил новый диодный мост, конденсаторы, добавил дроссель. Также обновил все конденсаторы в усилителе, землю соединил в одной точке, так называемой "звездой":
Затем сварил силовой трансформатор и дроссель в БП в парафине - гул при работе (а он был при тестах) исчез:

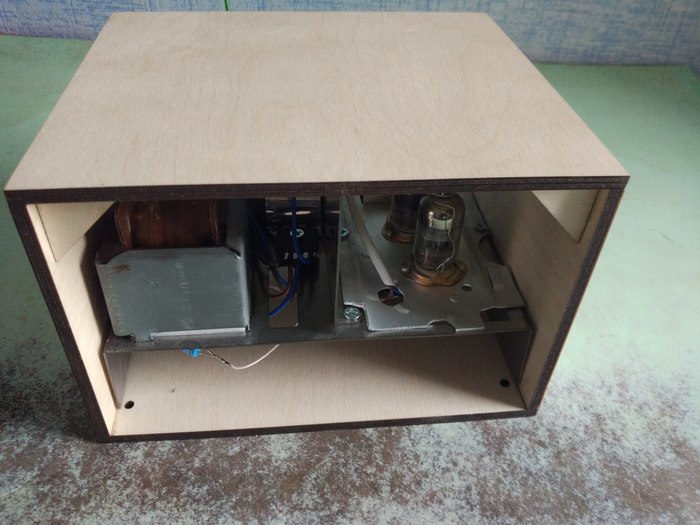

Из фанеры лазером вырезал корпус, собрал:

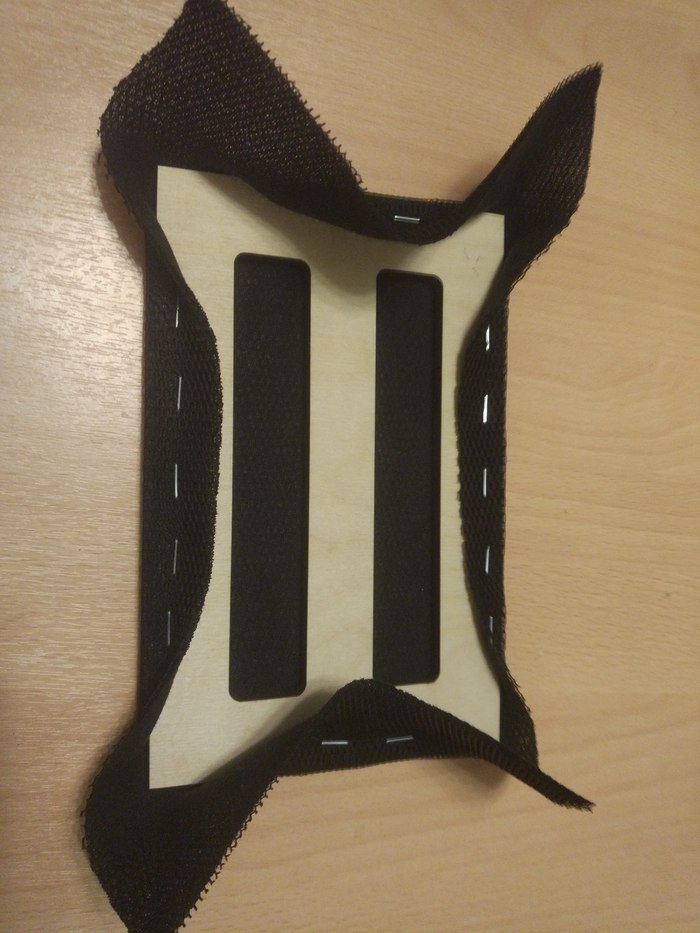

В передней стенке сделал отверстия для вентиляции, скрыл их за тканью:

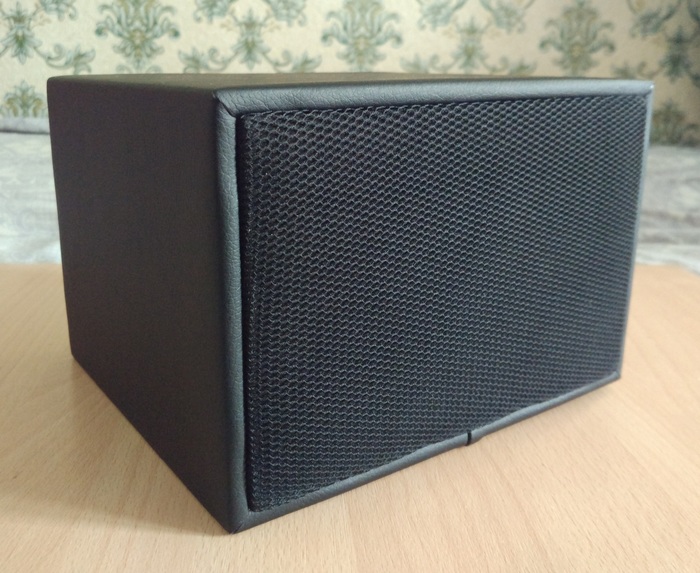

Корпус обшил искусственной кожей, установил переднюю стенку:

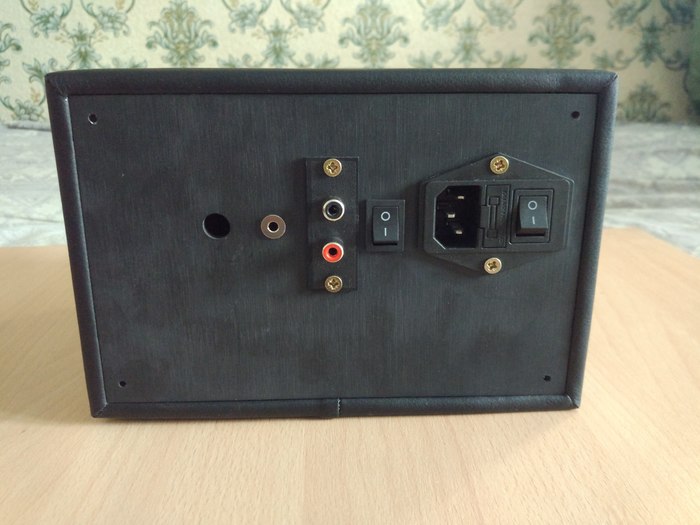

На задней стенке расположил разъём питания, выключатель, предохранитель, выключатель анодного напряжения (чтобы подавать его после накала - говорят, так будет лучше лампам), выходные и входной разъём. Одно отверстия осталось незадействованным - через него можно наблюдать свечение ламп:

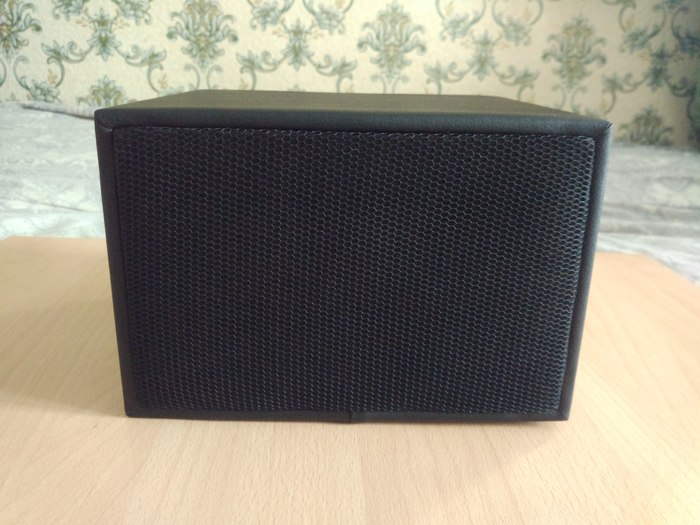

И ещё пара фото:

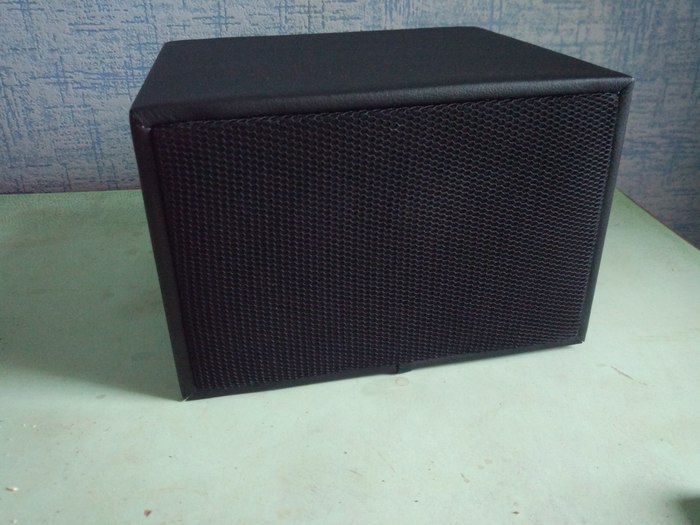

Под углом:
