Китаский x360 контроллер (что внутри)⁠⁠

всем доброго времени суток.
решил запустить рубрику "что внутри"
в которой будет детальный разбор с разборкой геймпадов неизвестных происхождений из страны восходящего солнца.

на этот раз попал ко мне геймпад от xbox 360 (со слов владельца : оригинал по скидке взял, кнопка lb не работает и провод подтянуть внутрь)

осматриваем.

с виду - похож.
части корпуса, кнопки, стики, все, что , снаружи - скопировано полностью, пластик на ощупь такой же.
главное отличие - кабель.
он сделан цельным , без разъеденительного коннектора.

смотрим глубже. изнутри.

плата- односторонняя, низкого качества
то, что, паяется насквозь- просто зажато (ито не полностью)
механизмы L2 /R2 - не совместимы с оригиналом, зато резисторы совместимы с резисторами от стика.

место впайки проводов имеет маркировку, но она не совподает с цветами проводов (не прозванивал, возможно провод с измененными цветами)

лицевая панель низкого качества, стойки потрескались еще при сборке на заводе.

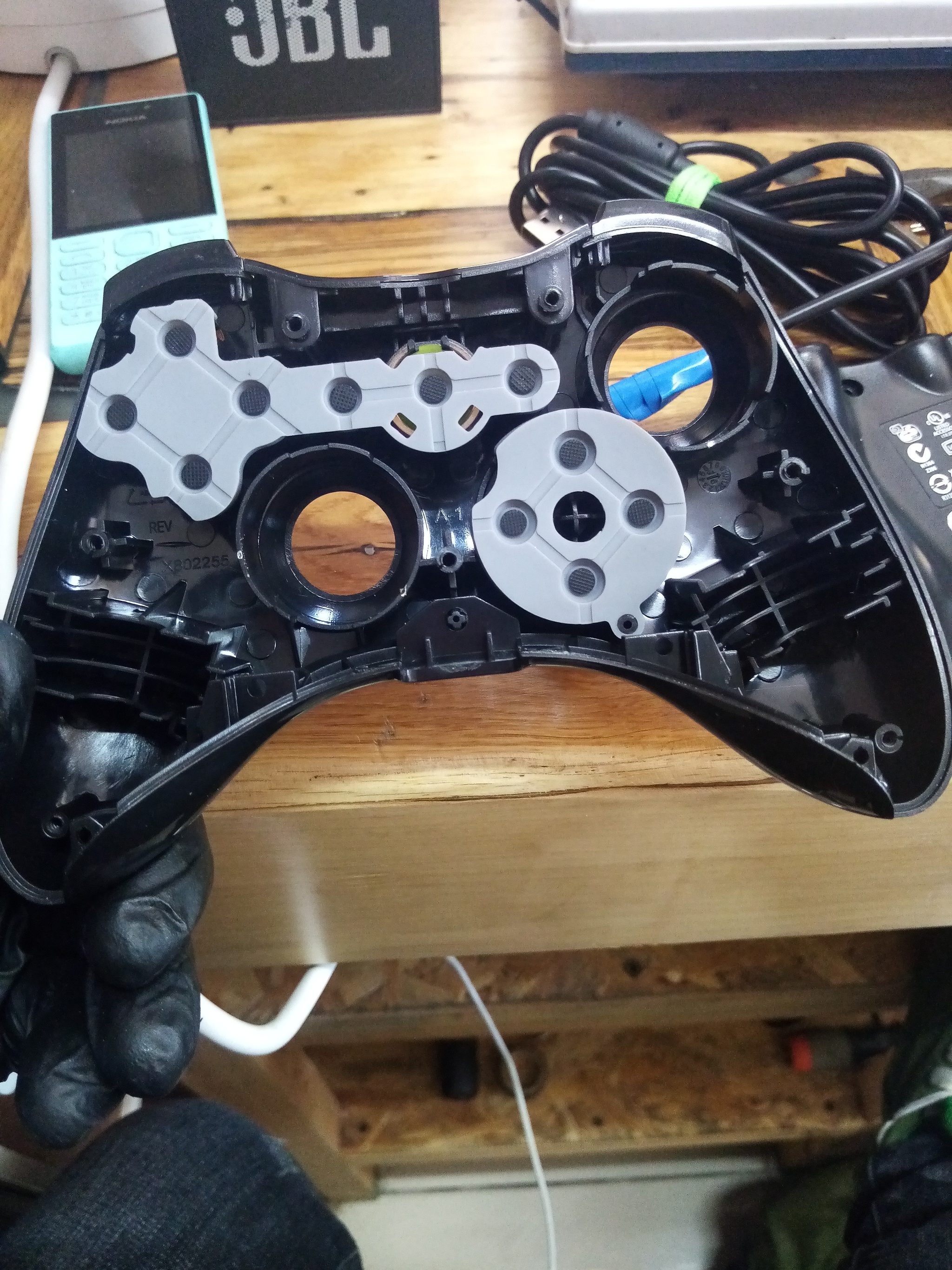

контактная резина - на удивление упругая и не уступает оригиналу.

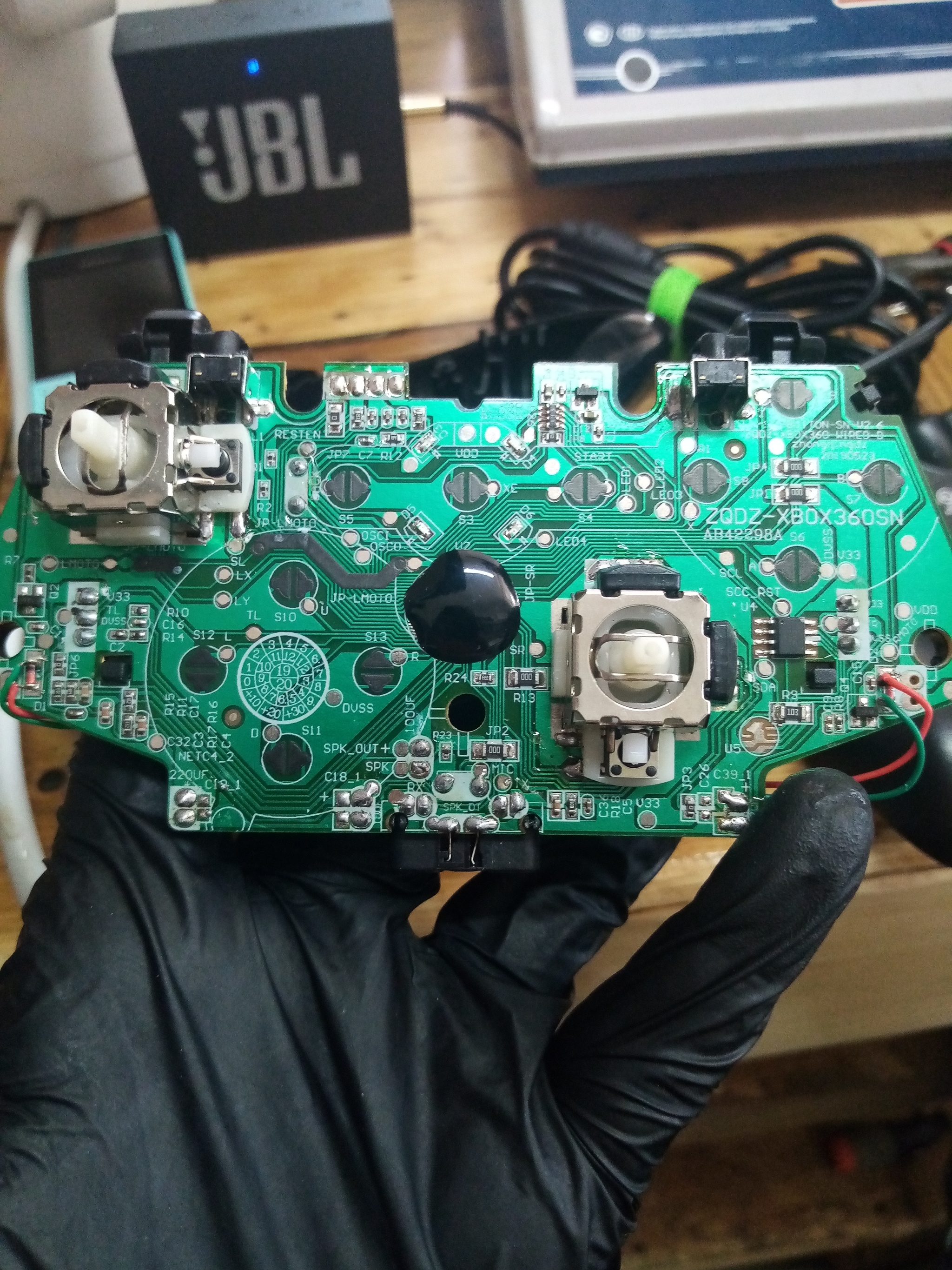

плата с лицевой стороны.....
это нечто.....
на dandy качество контроллеров было лучше.
аналоговые стики - ножки отогнуты в разные стороны, для поверхностного монтажа.
кнопки lb rb -аналогично.
вибромоторы имеют свои контактные площадки, но припаяны к диодам.
для общей сборки был использован свинцовопесочный припой, который разрушается от любого воздействия.
дорожки боятся даже оловоотсоса.

на этом разбор внутренностей окончен,
закадром были устранены деффекты. собрано все в кучу и возвращено пладельцу.
стоимость ремонта *сколько даш столько и будет*

выбирайте геймпады заранее изучив отличительные черты оригиналов и не попадайтесь на подобное.

всем спасибо за внимание.
жду ваши коментарии с вопросами о геймпадах и мнением о рубрике *что внутри*
