Как с таким кинескопом сделать плоский телевизор. Инженерная хитрость

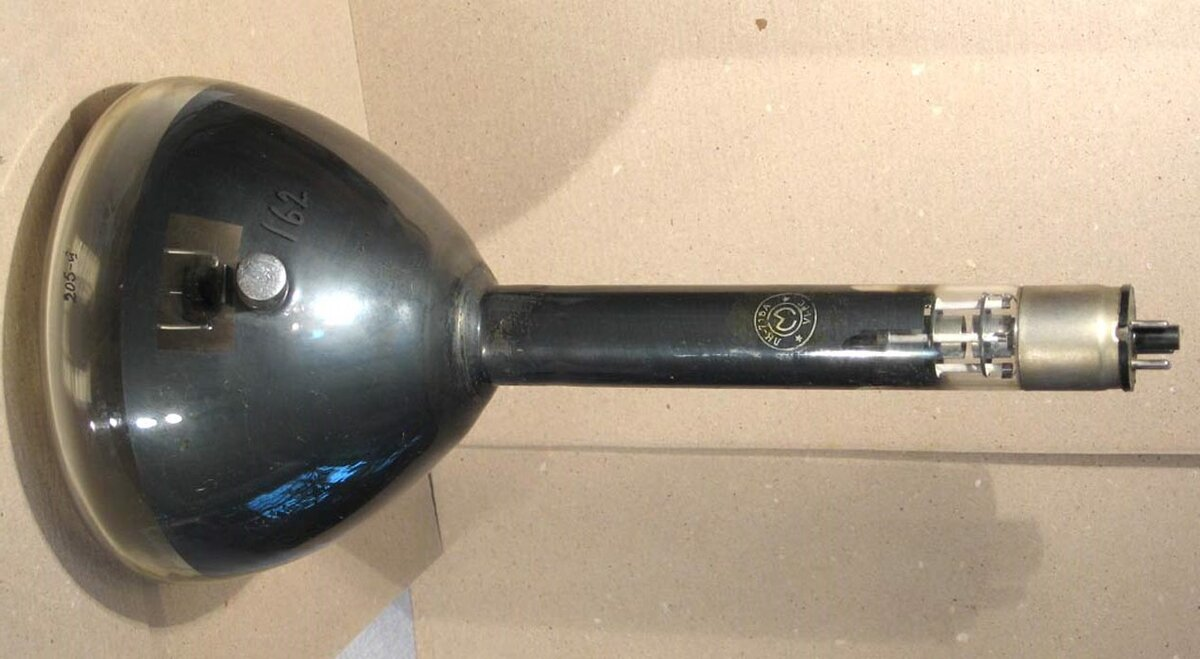

Борьба за "плоскость" телевизора началась практически с момента появления первых образцов в 1934 году. Первые кинескопы отличались очень маленьким экраном и длинной "трубой".
Чтобы не делать безумно вытянутые корпуса телевизоров (ну неудобно же пользоваться), конструкторы пошли на хитрость: Телевизор сделали вытянутым как тумбочка, разместив кинескоп вертикально.
А как же смотреть такой телевизор? Телевизионная тумбочка сверху закрыта зеркальной крышкой. Для просмотра телевизора открываете крышку на угол 45 градусов и видите отражение экрана кинескопа в зеркале. Вроде простое решение, а какую большую проблему решила.

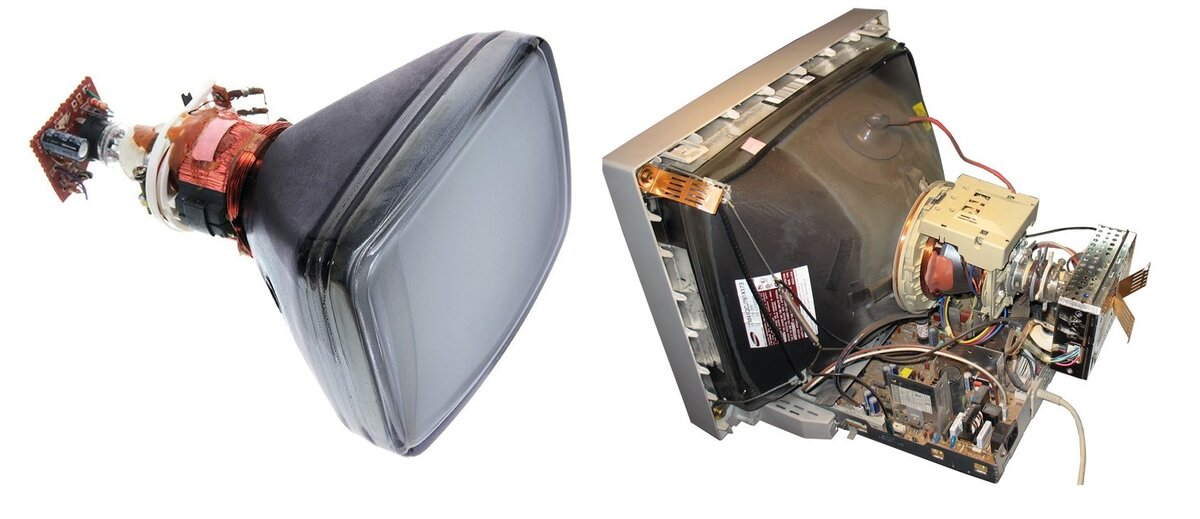

По мере развития технологий рос размер экрана и укорачивался "хвостик" кинескопа, но полностью убрать его не позволял сам принцип работы ЭЛТ(электронно-лучевой трубки).

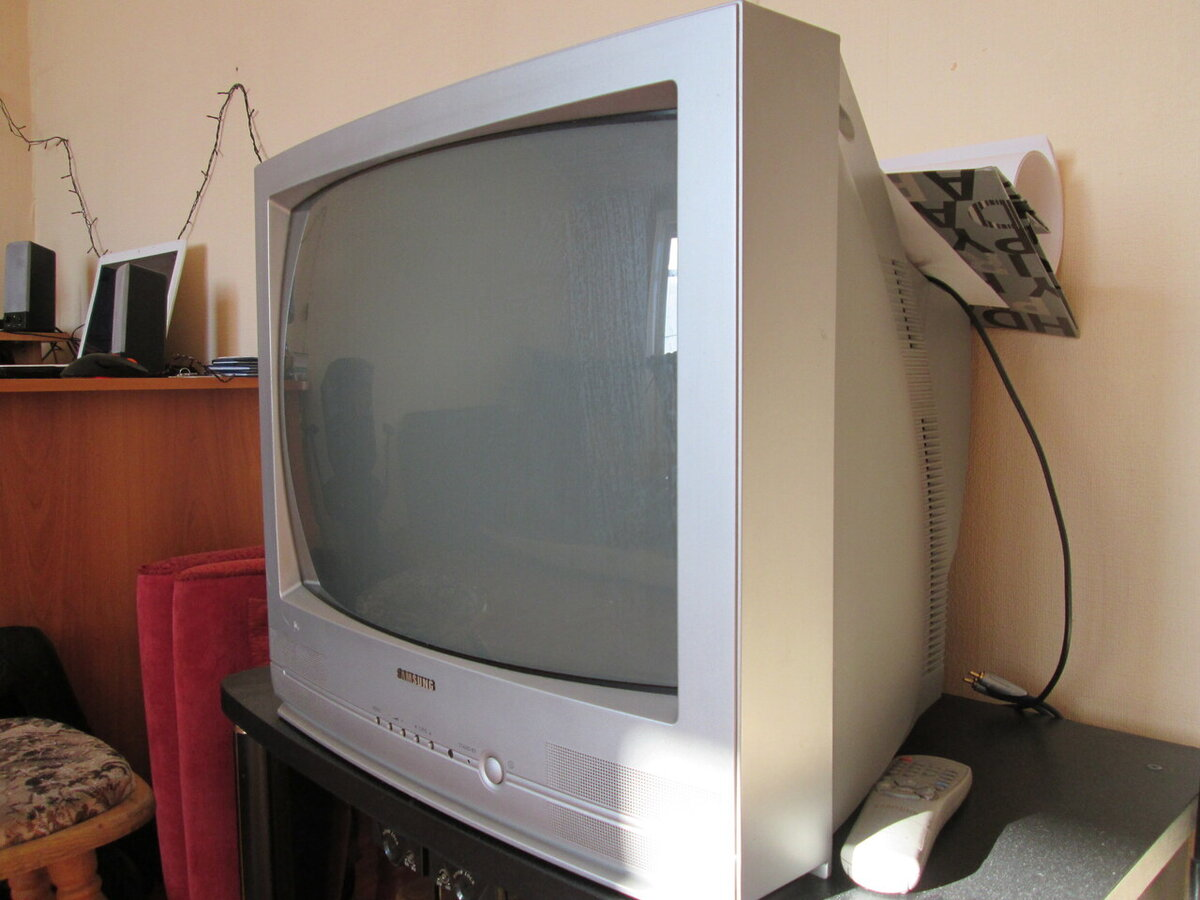

Впрочем толщина корпуса телевизора, в бытовых условиях, была вполне приемлема и нисколько не мешала. Конечно находились новаторы делавшие "плоскими" телевизоры строительным способом:

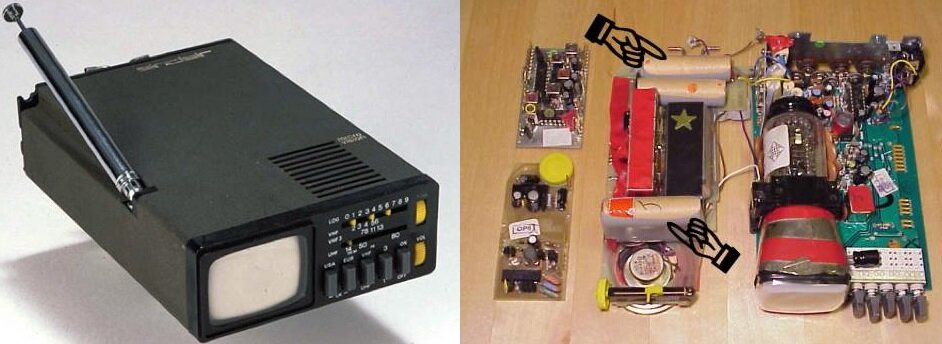

Ну тут уж как говорится мир без чудаков был бы очень скучным. Настоящей проблемой технология кинескопа стала для создателей карманных телевизоров. Развитие электроники позволяло компактно разместить всю схему телевизора , кроме электронно -лучевой трубки.
Первый мини телевизор Motorola tiny tv скорее напоминал театральный монокль-настолько был мал экран.
В том же 1966 году Клайф Синклер выпускает портативный телевизор Sinclair MTV.
Как видим здесь тоже экран для людей с очень хорошим зрением...

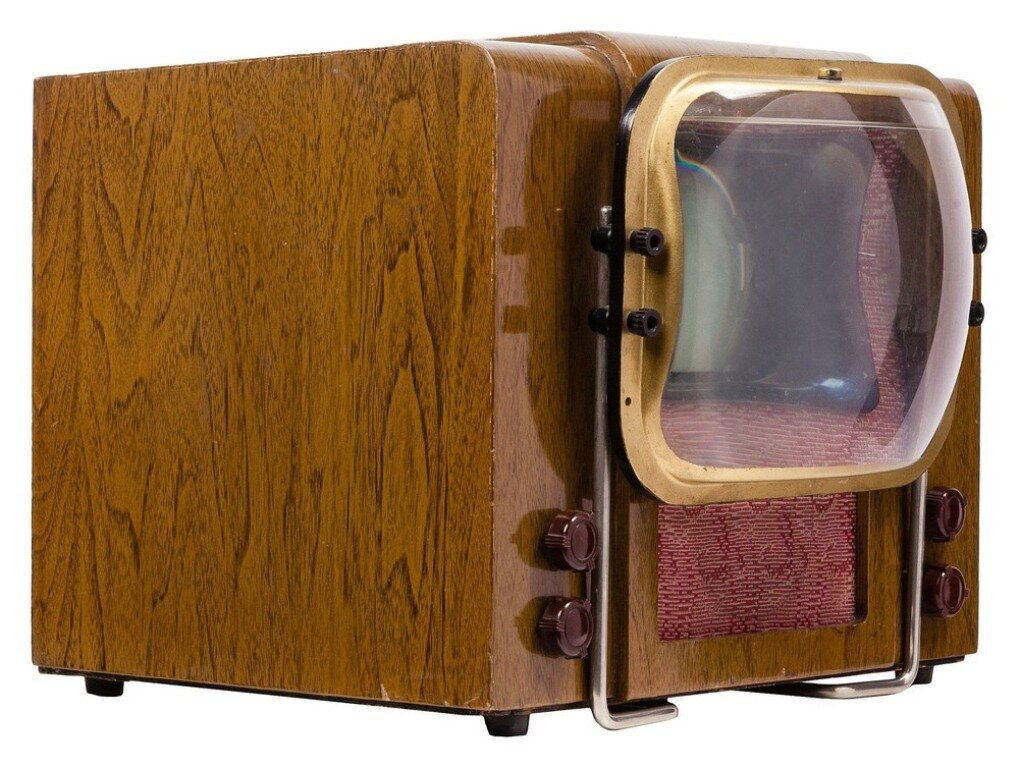

В 1970 году японская фирма Panasonic создала миниатюрный телевизор использовав концепцию первого массового телевизора СССР, КВН-49. Помните, там использовалась линза перед экраном.

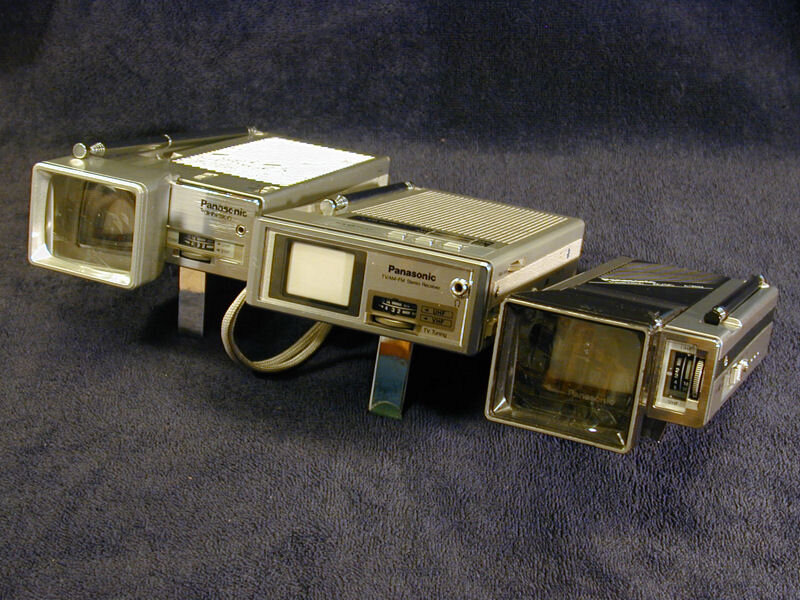

У телевизора Panasonic tr-001 так же перед экраном использовалась линза для увеличения изображения.
Не смотря на всю портативность эти телевизоры не стали плоскими карманными, как в свое время радиоприемник и магнитофон. Всему виной кинескоп.
На решение этой задачи понадобилось долгие 16 лет, пока инженерам фирмы Sony не удалось разработать хитрую конструкцию плоского кинескопа в 1982 году.

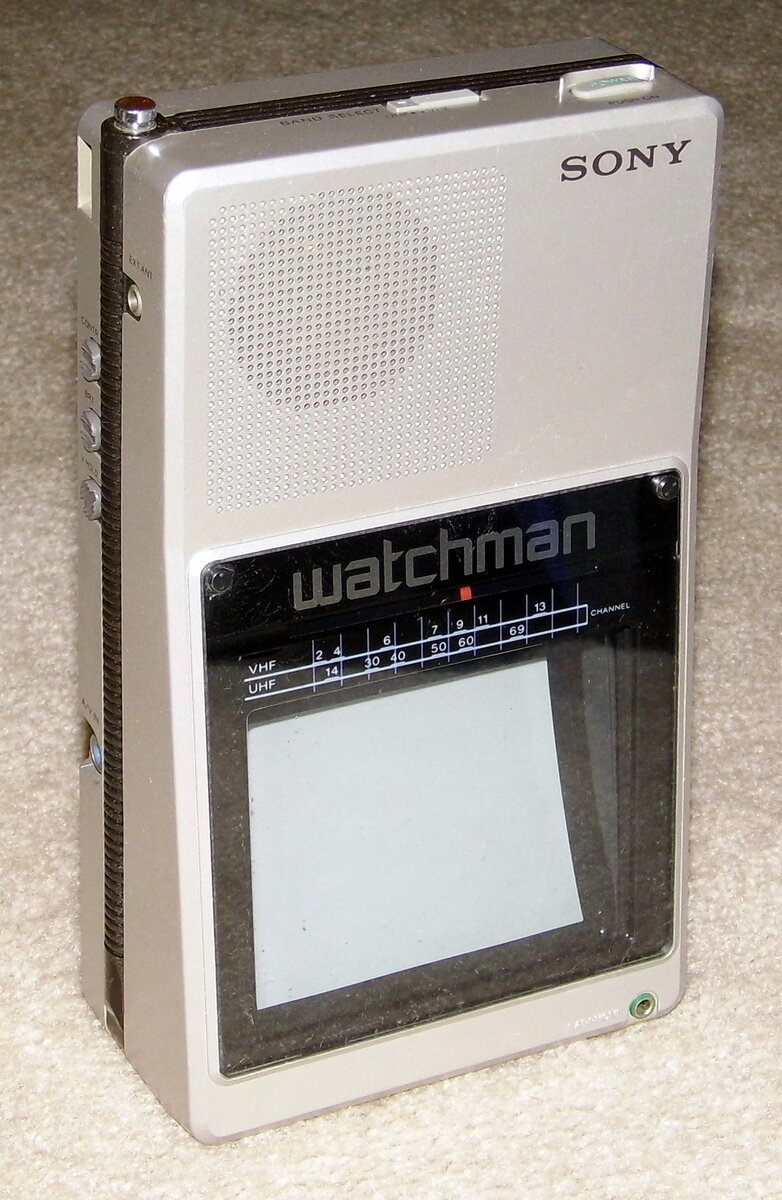

Передний экран практически уложен на боковую плоскость и зритель через боковую прозрачную стенку уже видит картину с внутренней стороны кинескопа. Толщина кинескопа -16 мм. Телевизор получился по настоящему плоский.

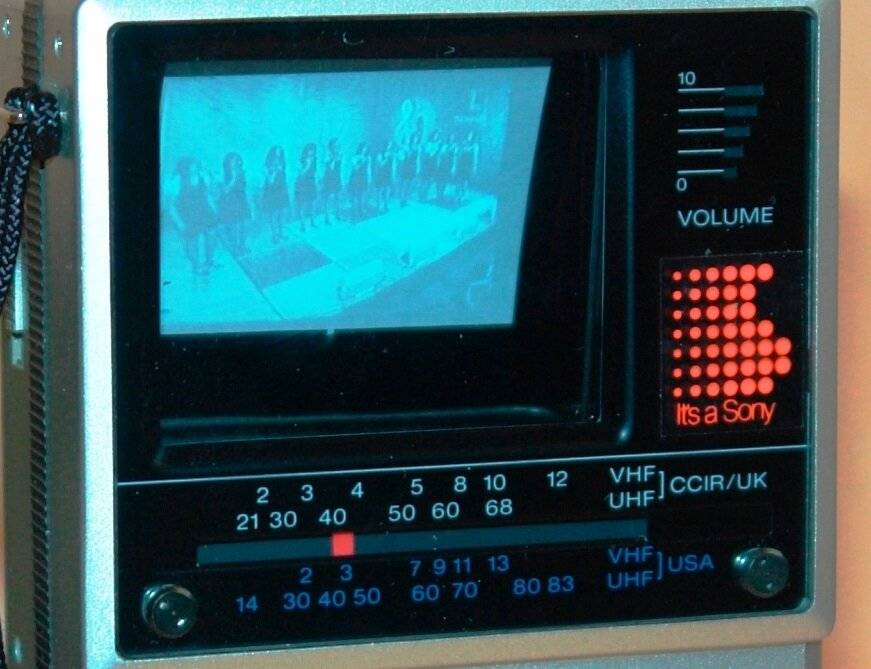

В нынешний век смартфонов уже не понять, как это было круто смотреть футбол сидя в автобусе. Изображение на экране выглядело так.

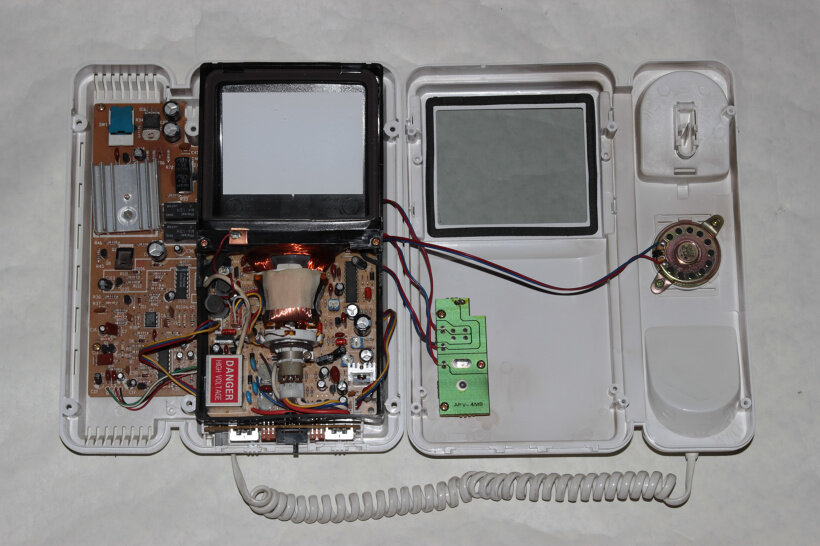

Век долгожданного изобретения оказался очень коротким-вскоре его вытеснили жидкокристаллические экраны. Кое-где эти кинескопы еще используются в видеодомофонах:
Таким вот образом смекалка и инженерная хитрость помогли сделать объемный кинескоп плоским.
