Jassic Tig205S
Всём привет. Что то в последнее время не хватает времени выкладывать посты. Связано это с тем что много ремонтов, обучаю нашего нового инженера ну и множество других дел)))
Итак в ремонте у нас сегодня аргонодуговая сварка построенная на базе трехэтажки
Как мы видим владелец данного аппарата похоже давным давно его не продувал.
Ну что ж придётся это сделать за него))
После первичных проверок было выяснено что в данном аппарате не работает блок питания.
Блок питания здесь построен по стандартной схеме шим UC3844 и мосфет 2SK3878 который и был в коротком замыкании, стабилитрон тоже в коротком, резисторы показывали сопротивление в мегаомах. После проверки всех элементов в блоке питания были найдены и заменены следующие элементы

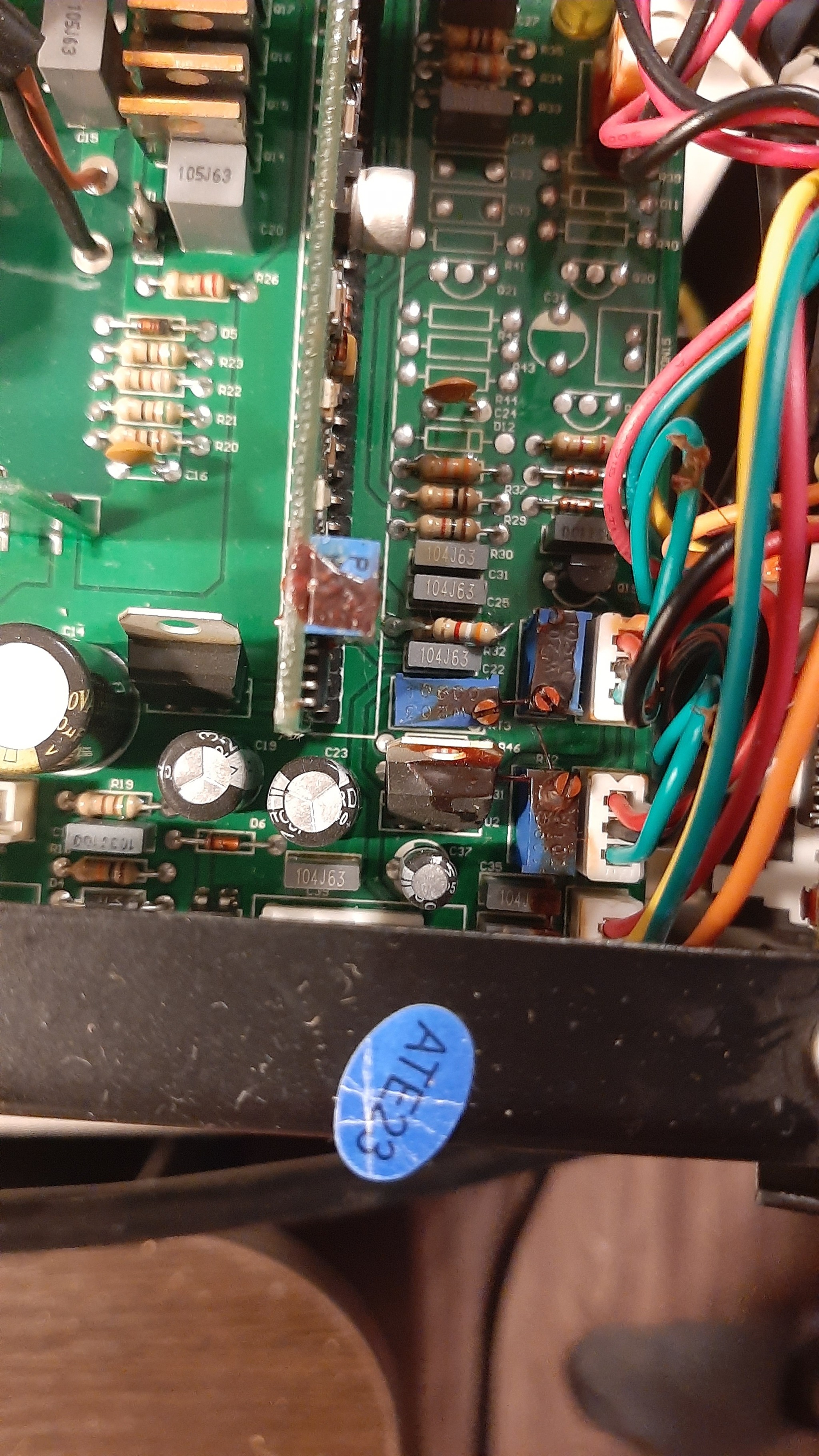

На плате с шим были заменены UC3844 и стабилитрон на 23 вольта

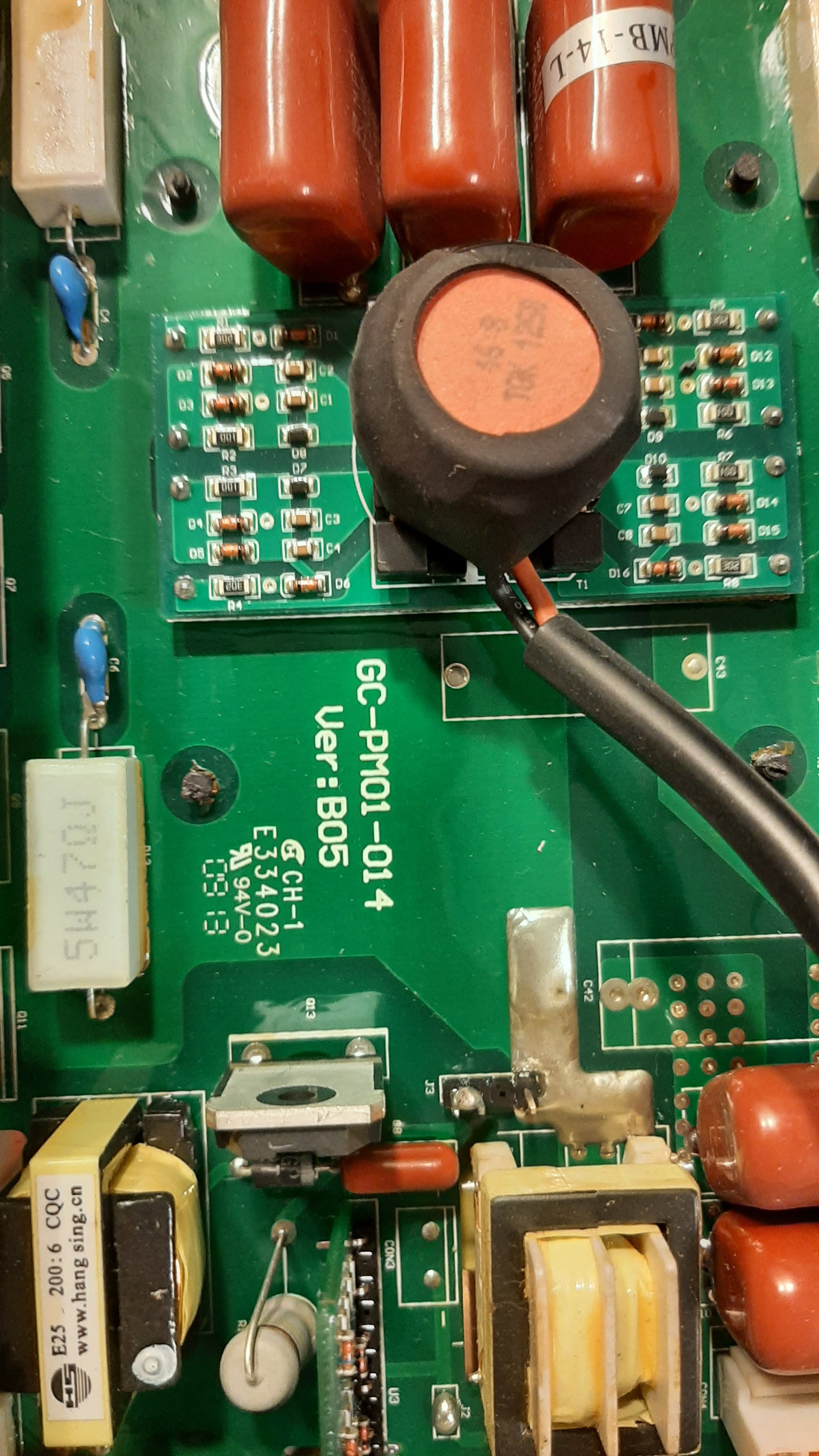

На основной плате были заменены мосфет и резисторы
После этого запускаем аппарат с отключенными выходными диодами чтобы проверить сигналы на транзисторах
С сигналами всё хорошо. Следующий шаг это подключаем выходные диоды. И снова включаем пробуем запустить процесс сварки замкнув разъём кнопки на панели. Осциллятор работает а это значит что силовая часть у нас работает.
Теперь можно и на сварку проверять
ГЛАЗА!!!

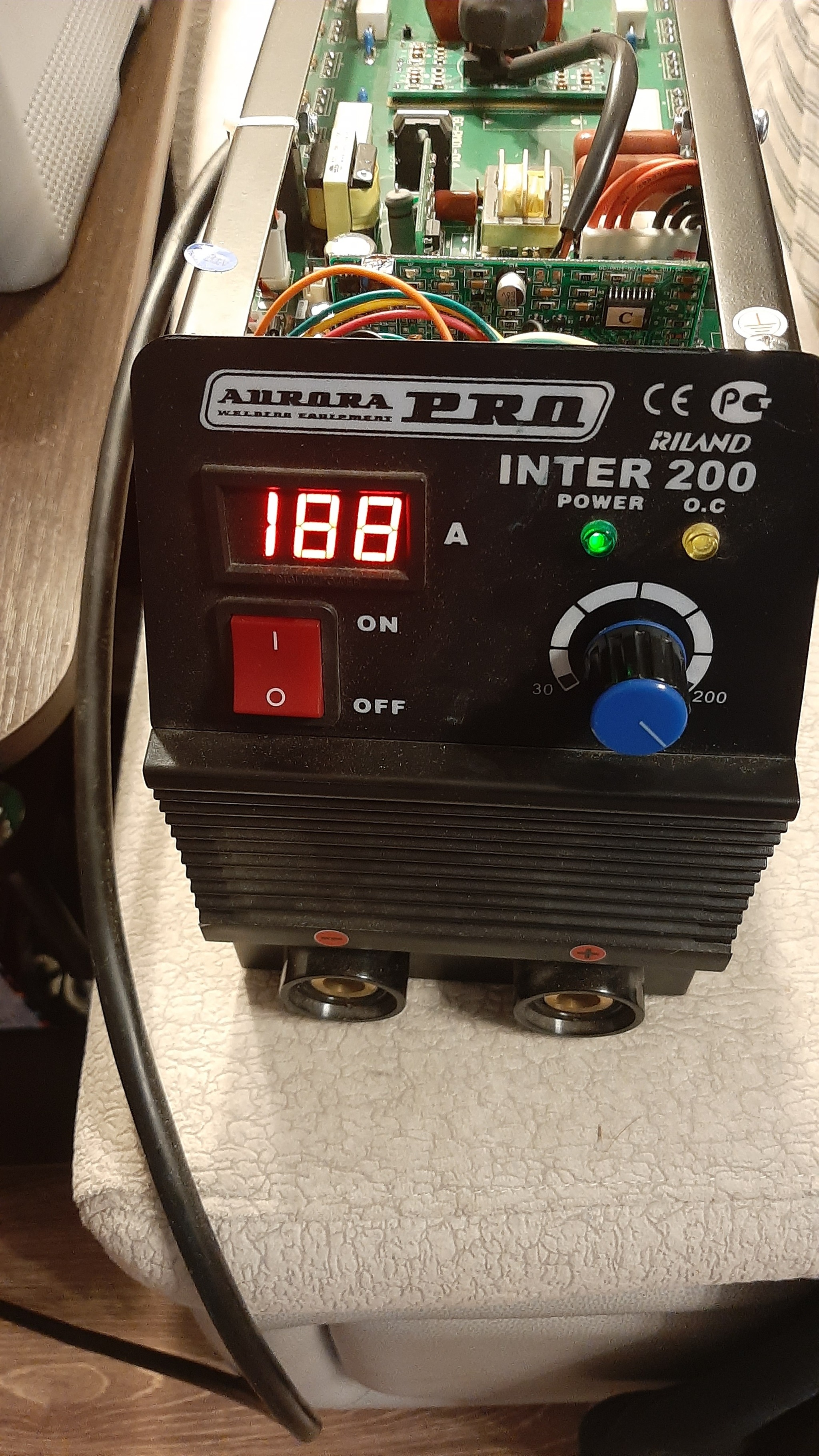

Как видим всё работает, ток регулируется, подача газа есть.
На этом ремонт закончен.
Спасибо всём за внимание.
P. S. не сочтите рекламой. Я решил начать собирать различные схемы таких устройств как ноутбуки, телефоны, сварочное оборудование на своём сайте. Сделано это для того чтобы экономить время а не искать на каком же форуме схему можно скачать без регистрации и смс. Сайт постепенно пополняется, в данный момент я собирался заполнить категорию материнских плат но как оказалось на gsm forum теперь даже через vpn не заходит.
Будет очень хорошо если сайт поможет кому то кто часто ищет схемы.
Если вдруг кто то готов поделиться схемами то пишите в телеграме @bfg10kt
Сайт вот http://pcbchart.ru/
Спасибо всем за внимание)))
