Изготовление вертолета UH-1 B\D из металла
Самостоятельное изготовление из листового алюминия в масштабе 1:43

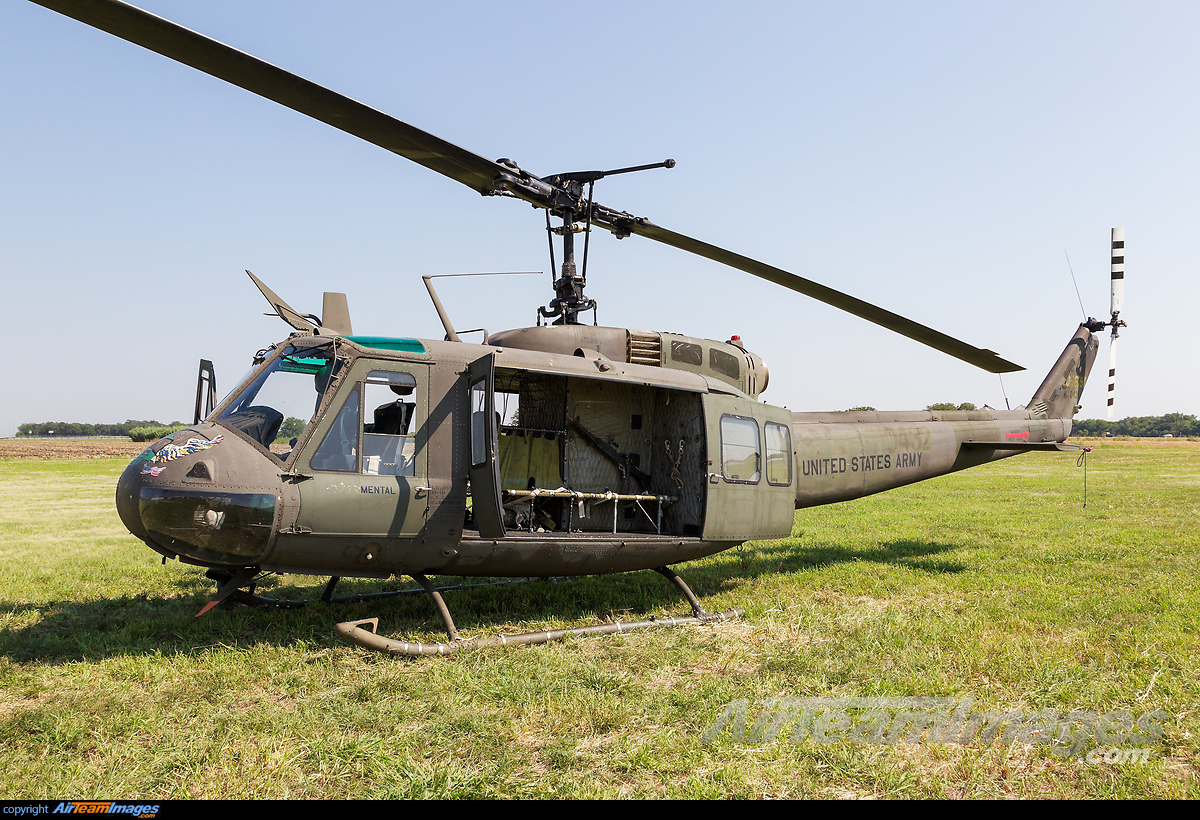

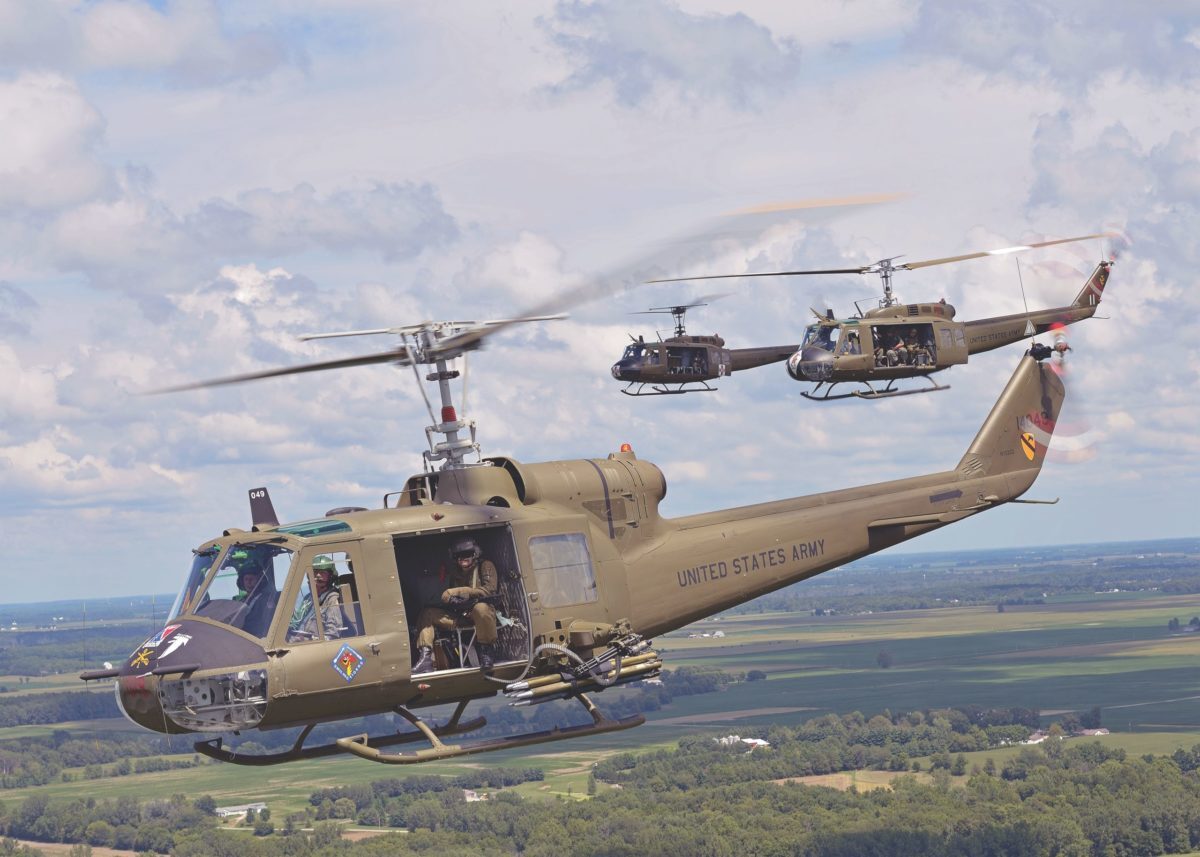

фото прототипа UH-1 D "Huey"
фото прототипа UH-1 B " Huey" (gunship)
фото.1
Всем привет. Подошел к завершению очередной проект. Это первая моя работа в металле по авиотехнике. До этого я в основном работал с наземной техникой, но вот решился на авиацию. Модель этого вертолета задумывал изготовить давно, но не решался, плавные обводы корпуса накладывают свою особенность на процесс изготовления. Были сомнения смогу ли? Решился. Все началось с изучения документации. Должен заметить при достаточной известности этого вертолета, толковых чертежей (модификации D) в свободном доступе 0. Не надо писать про то, что куча чертежей в инете. То все хуйня из которой хер что при увеличении можно извлечь. Единственная модификация на которую есть подробній чертеж достойного качества (модификация B gunship) вид сбоку, сверху, спереди, снизу с привязкой к масштабной шкале!

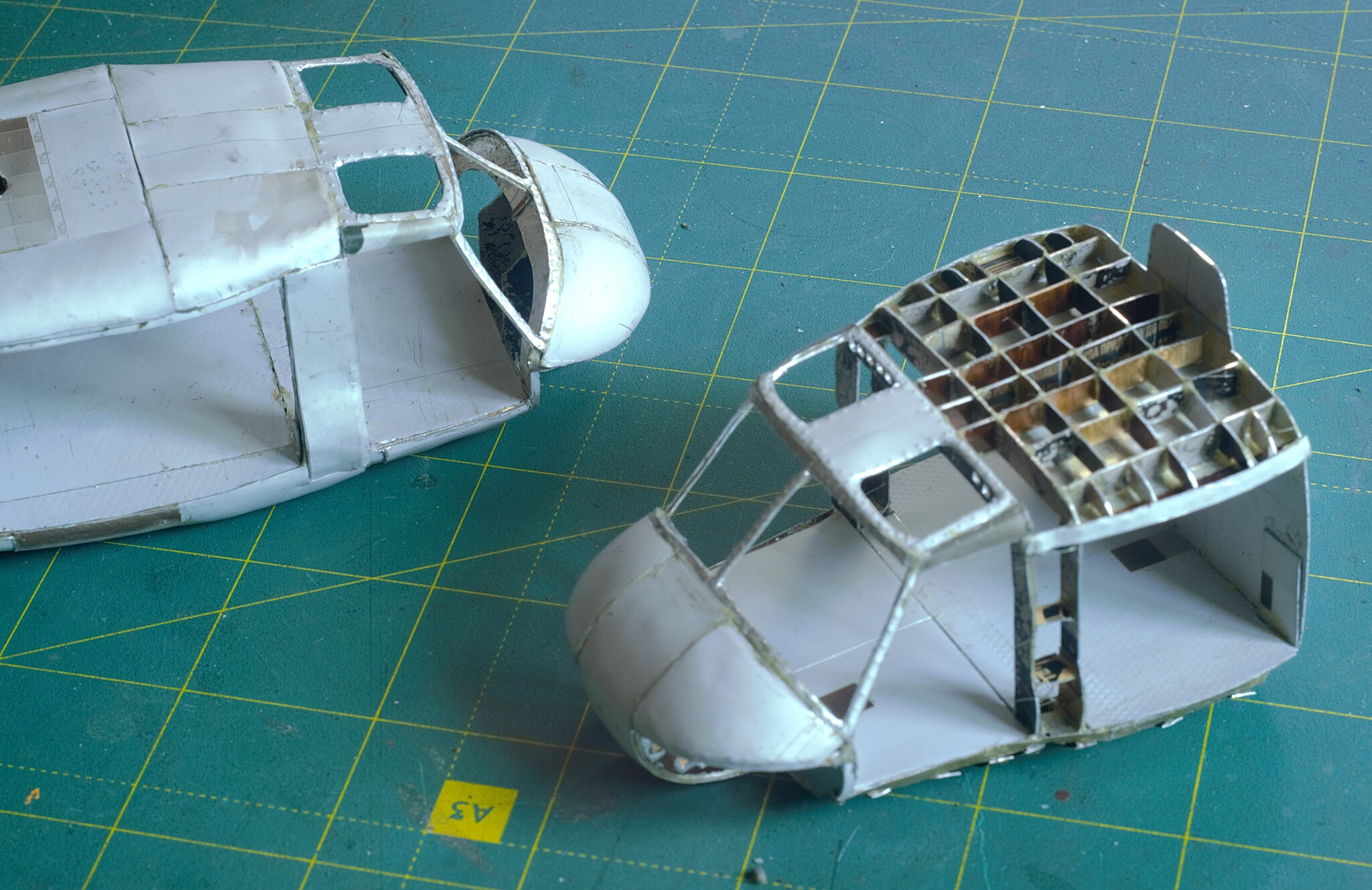

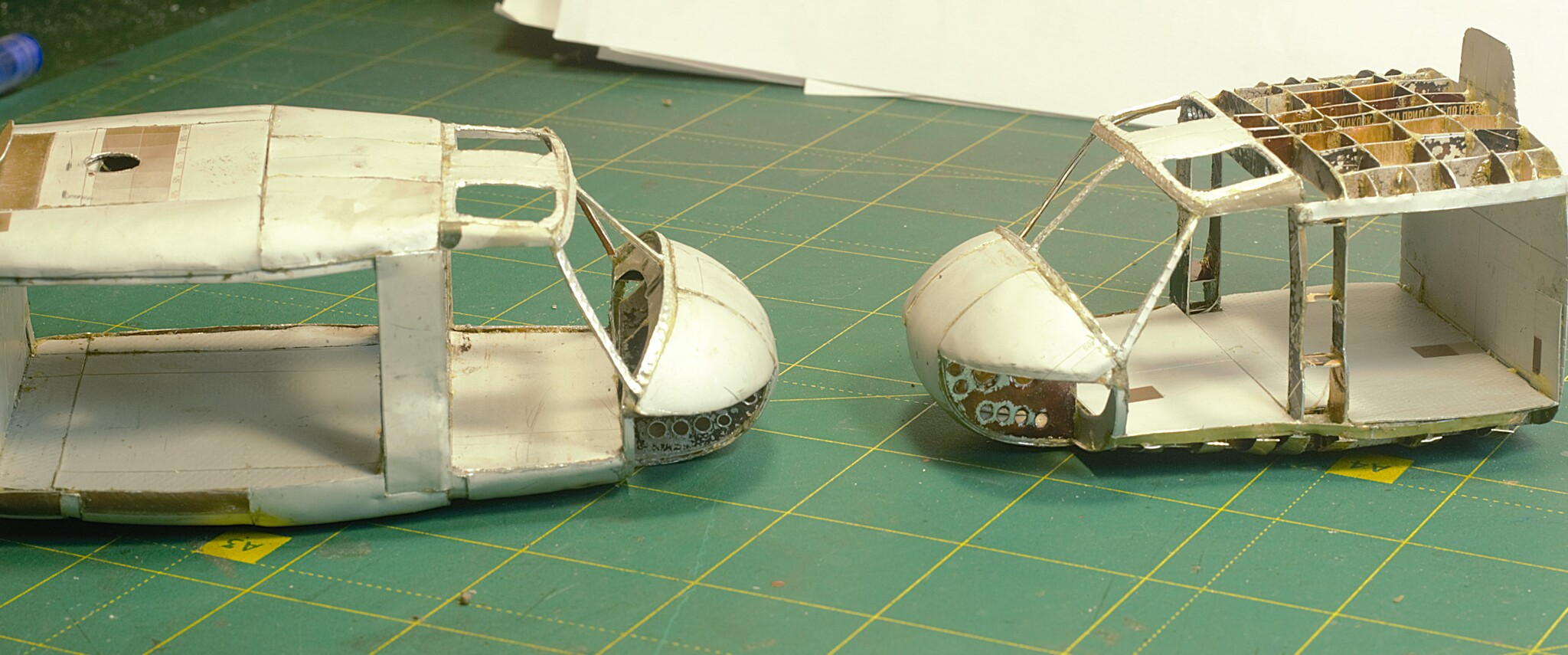

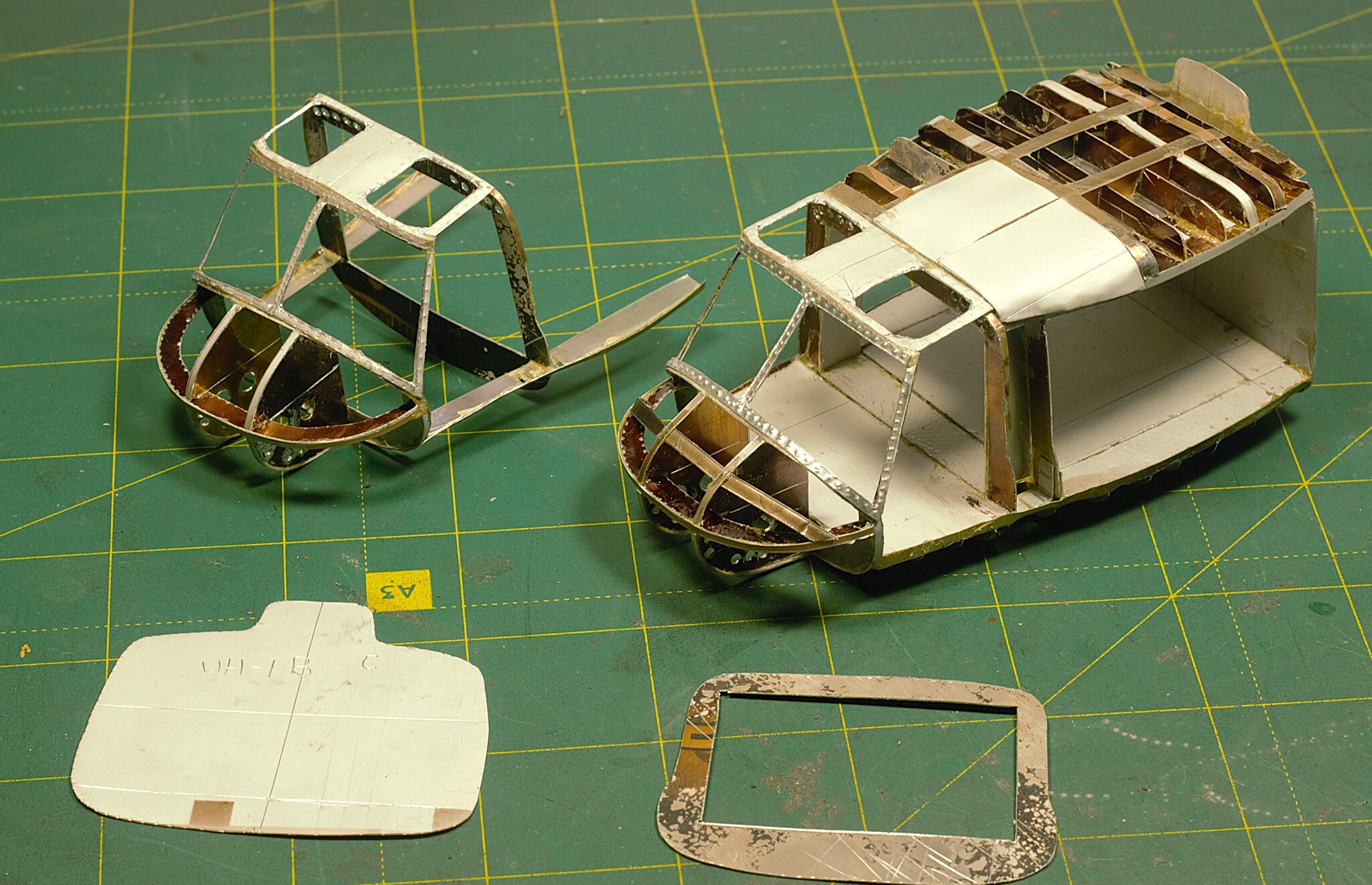

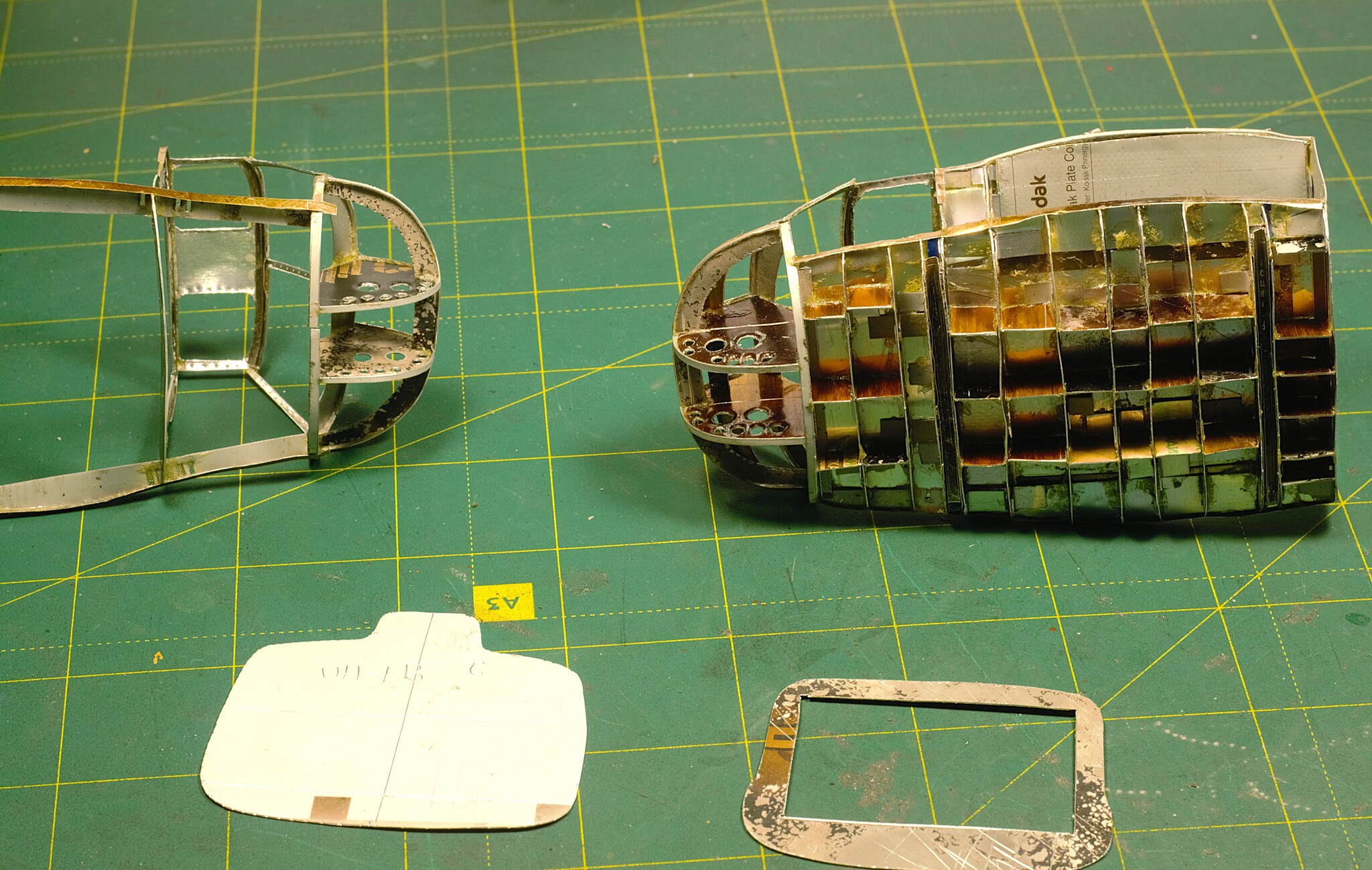

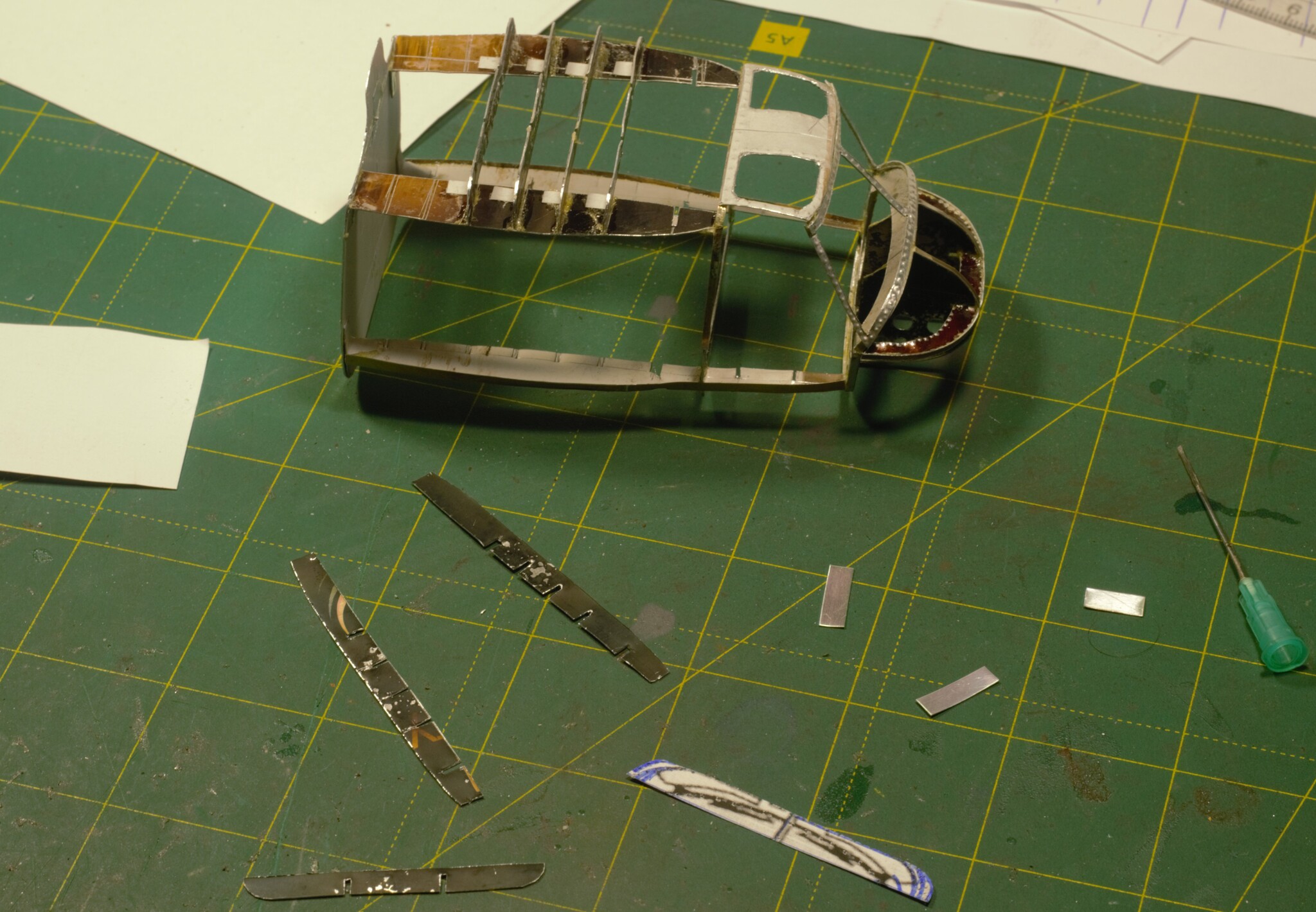

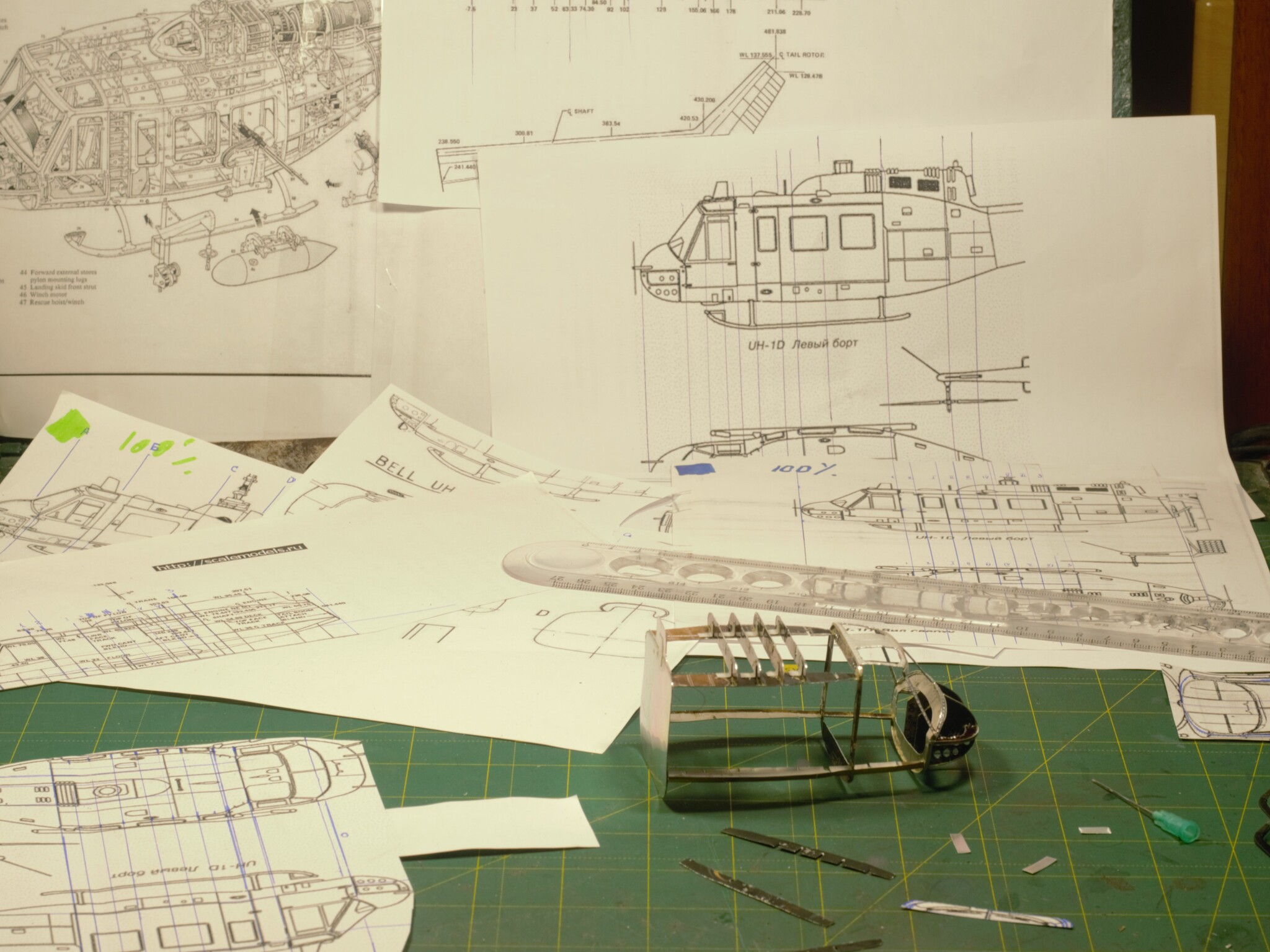

Накопив массив информации и более менее сносных схем силового каркаса, я приступил к его изготовлению.
фото.2
фото.3

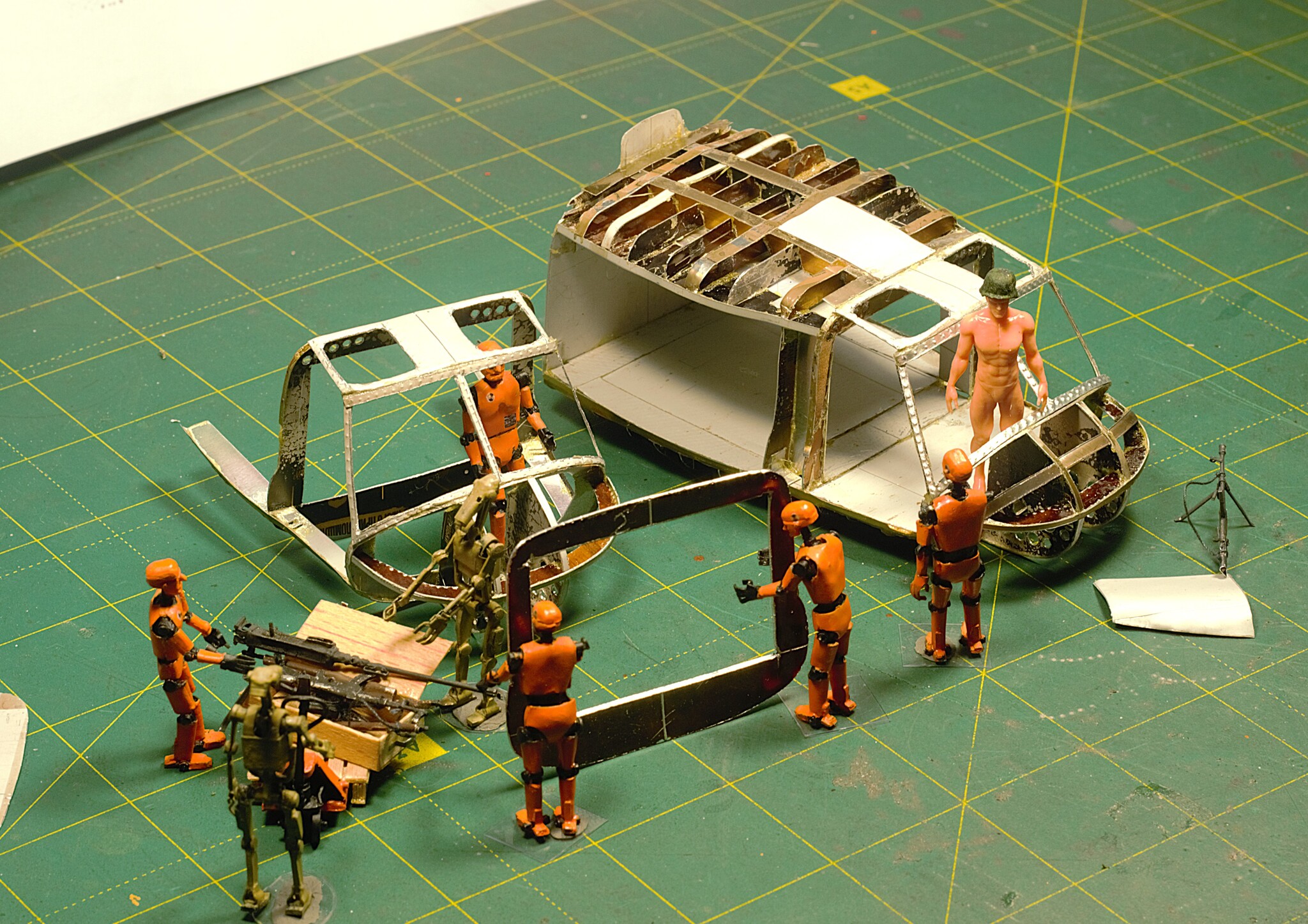

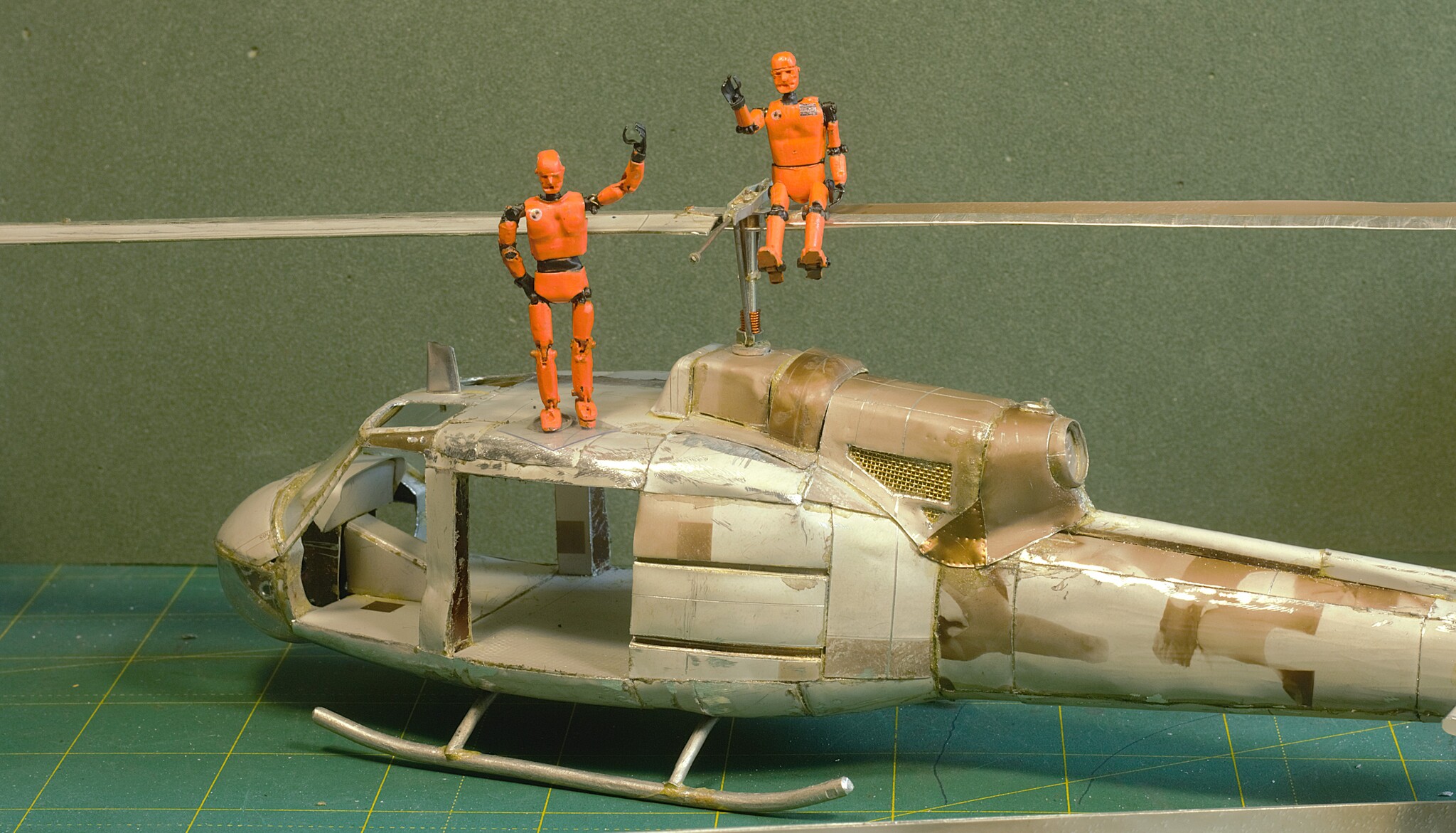

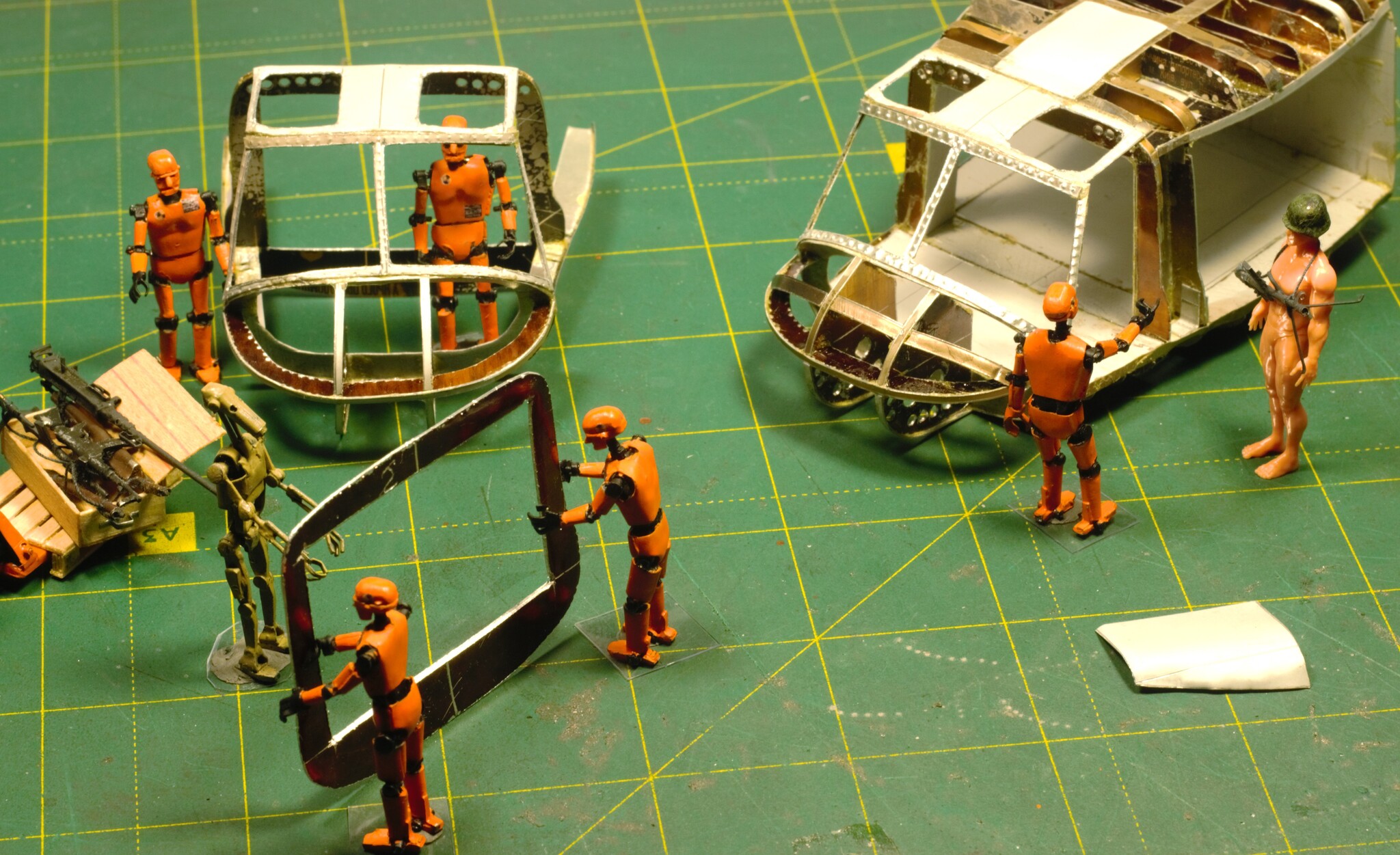

фото.4 Естественно шаромыжники тоже включились в процесс
фото.5
фото.6
фото.7
фото.8

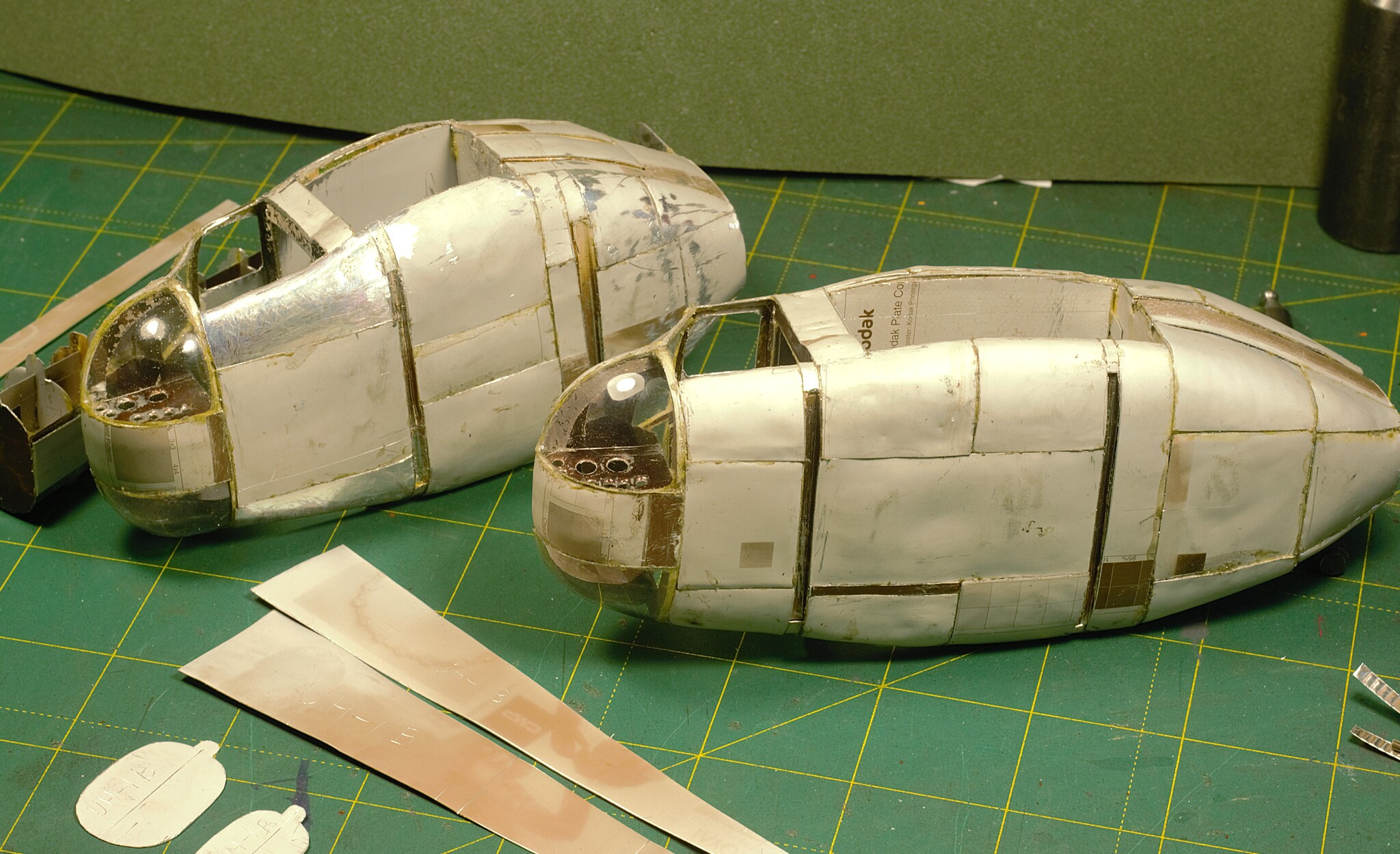

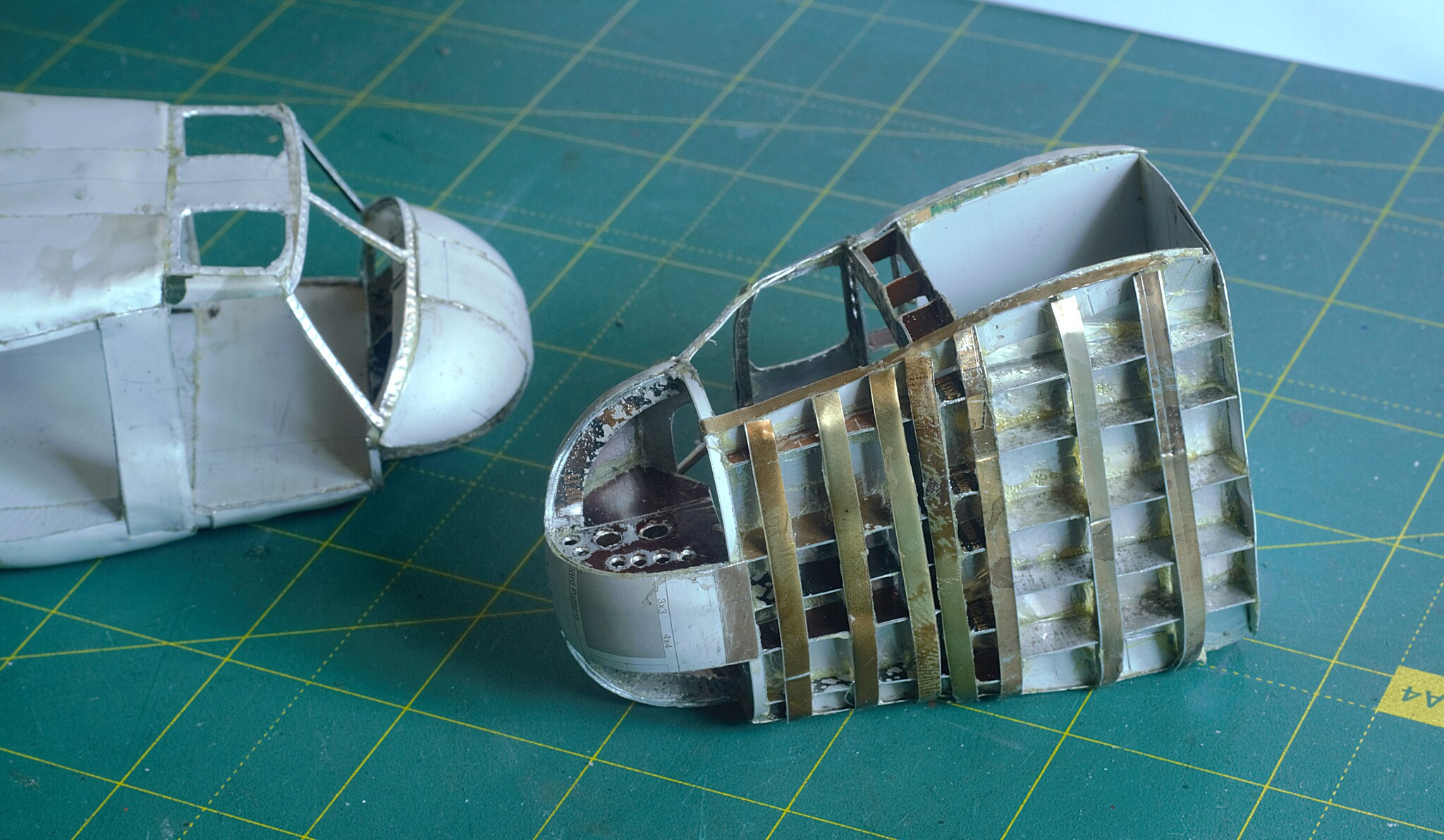

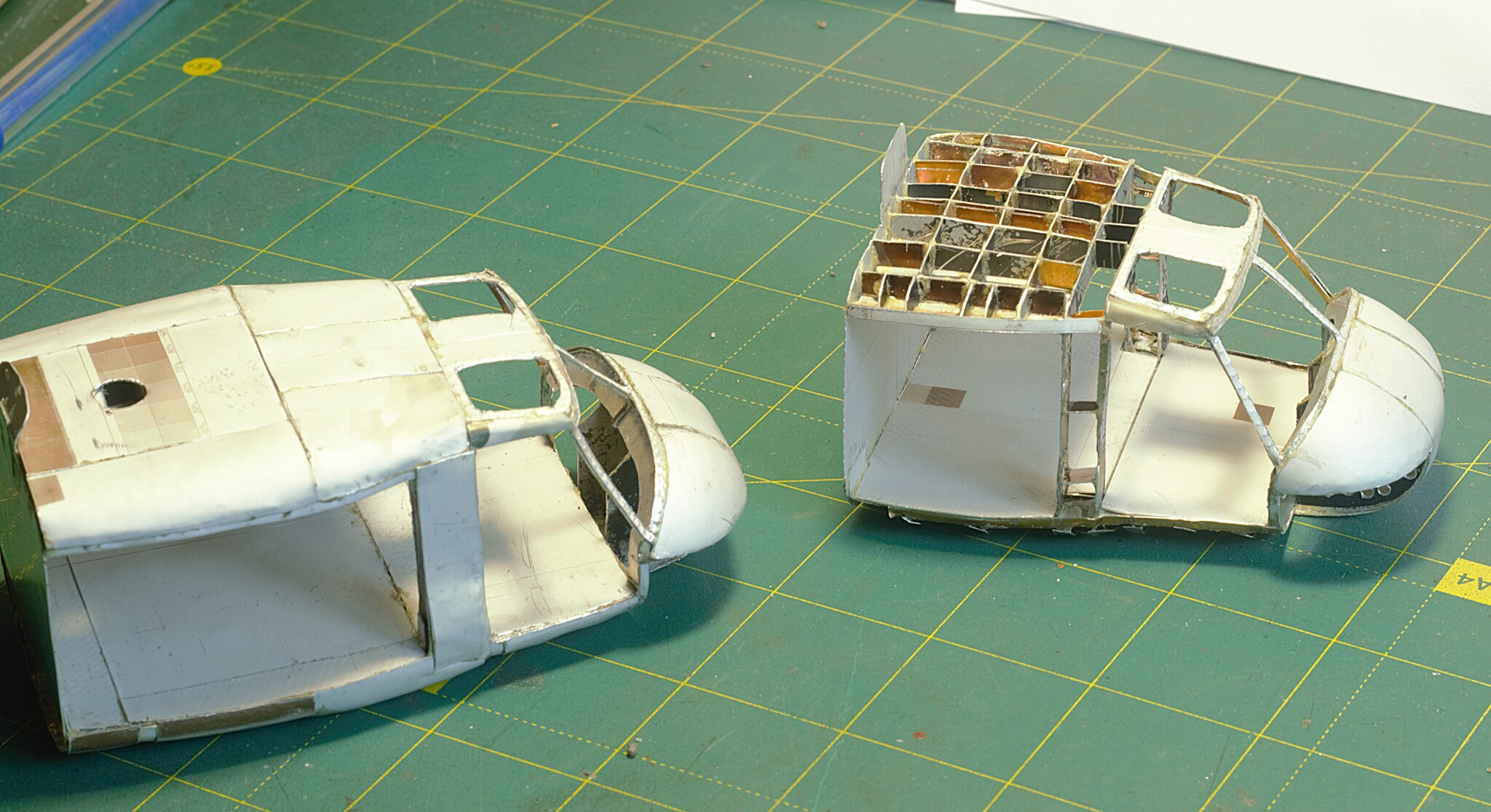

по мере сборки силового каркаса обшивал его листами алюминия.
фото.9
фото.10
фото.11
фото.12
фото.13

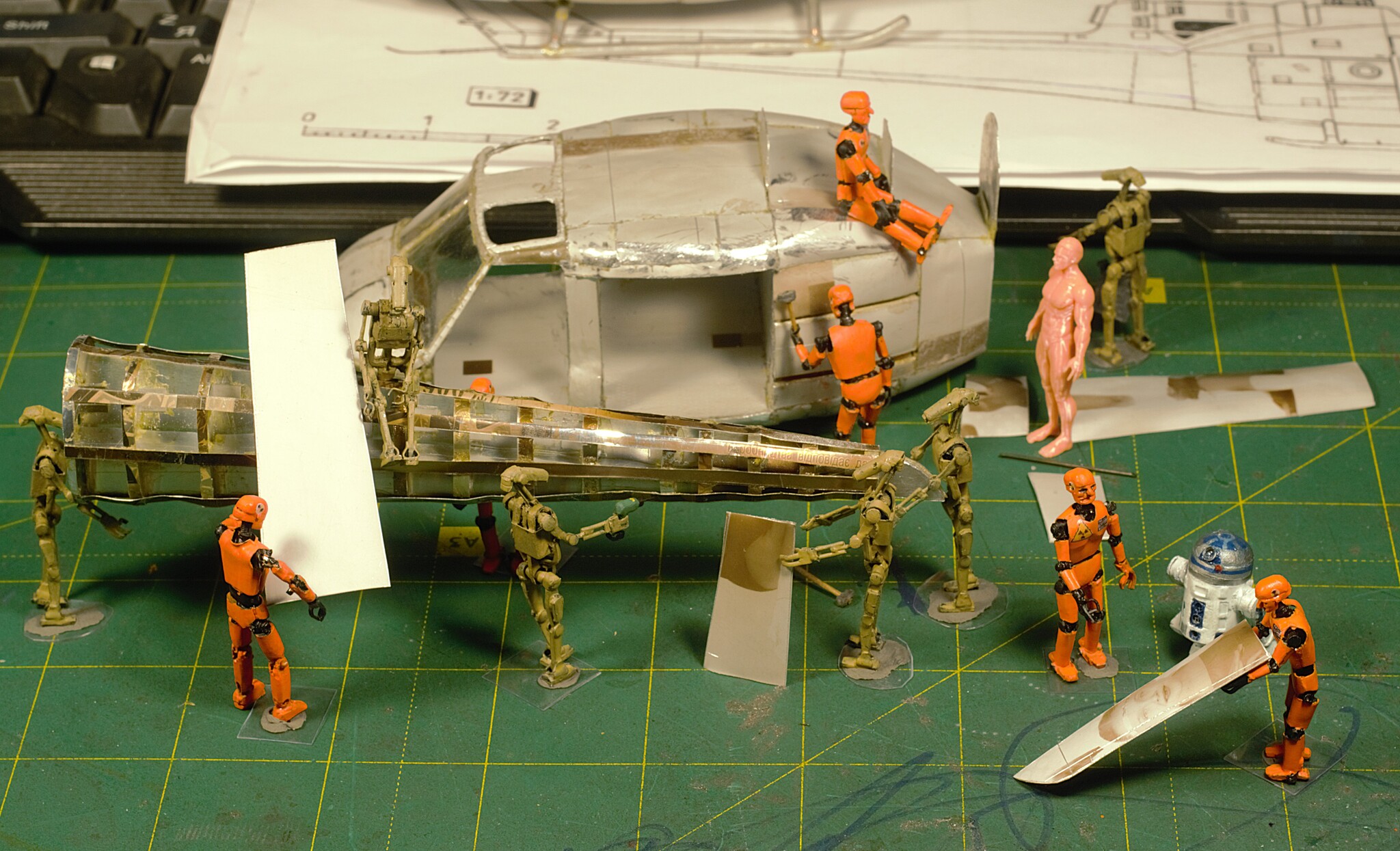

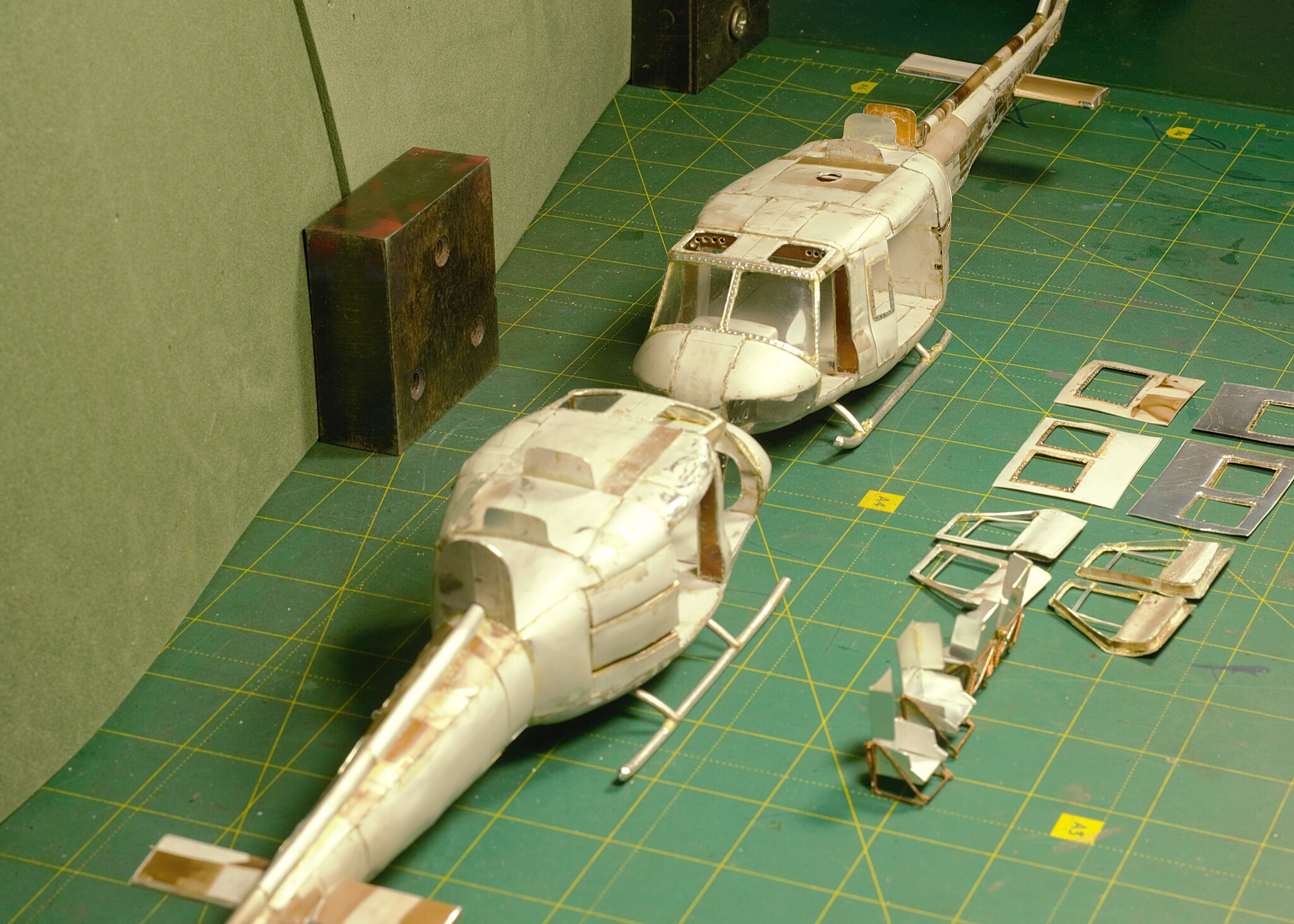

Закончив с корпусами взялся за хвостовые балки(принцип тот же, силовой каркас обшивается листами алюминия.
фото.14
Хочу отметить технологию изготовления остекления нижней части кабины, делал из блистеров из упаковки товара, с помощью фена грел и формовал на подходящей сфере придавая листу выпуклую форму.
фото.15

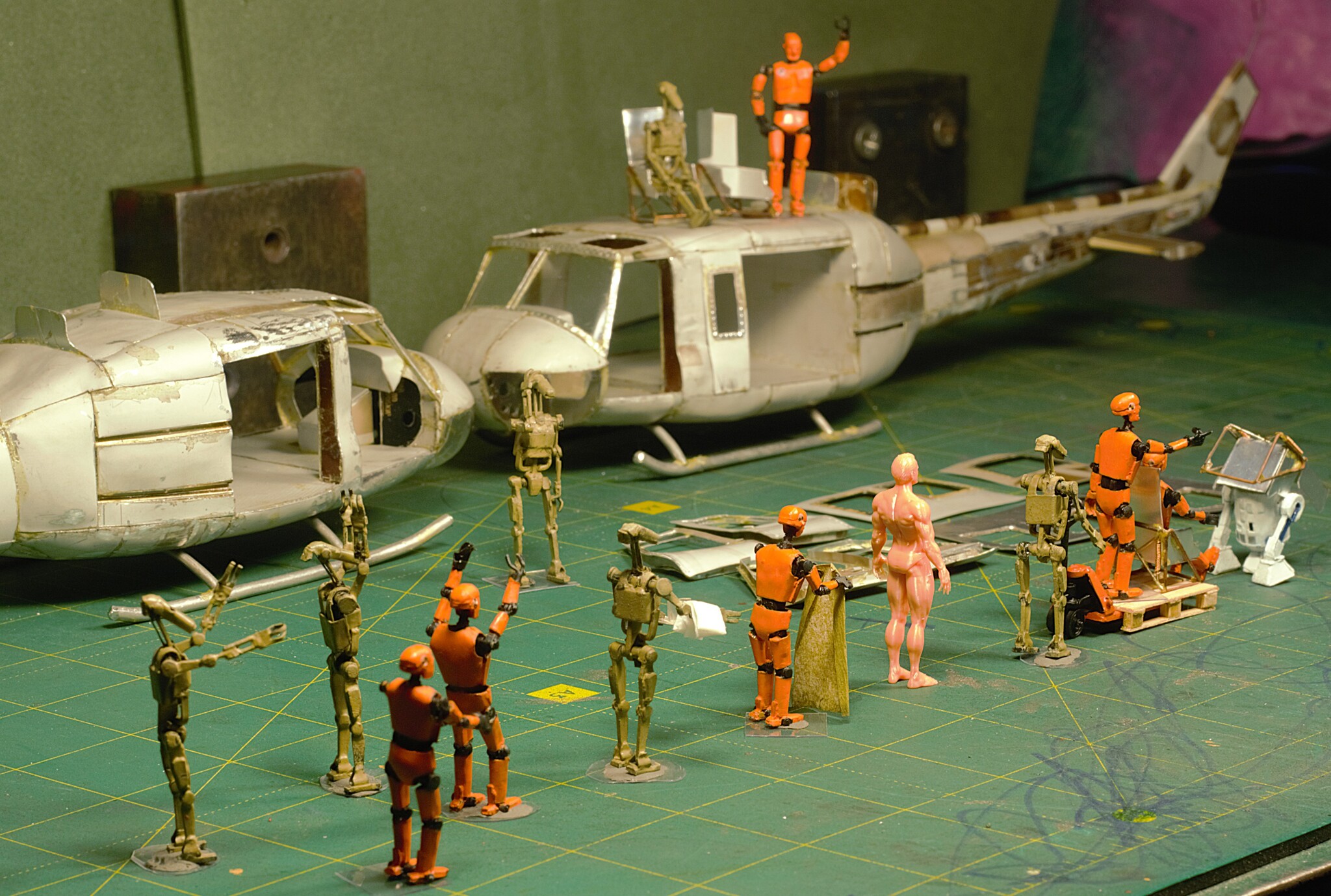

фото.16 братва подключилась помогать
фото.17
фото.18
Следующими этапами были моторные отсеки и винты.
фото.19
фото.20

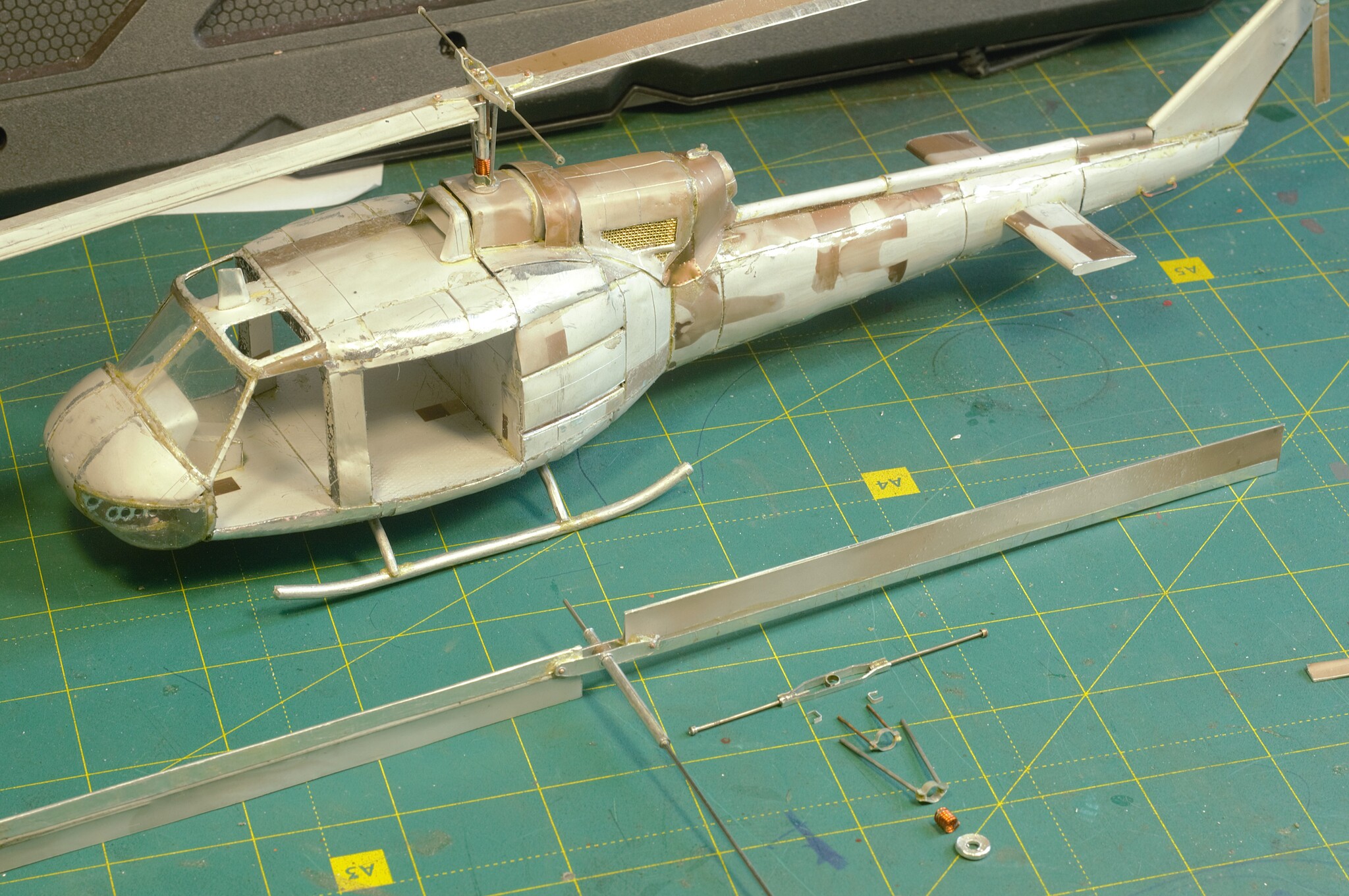

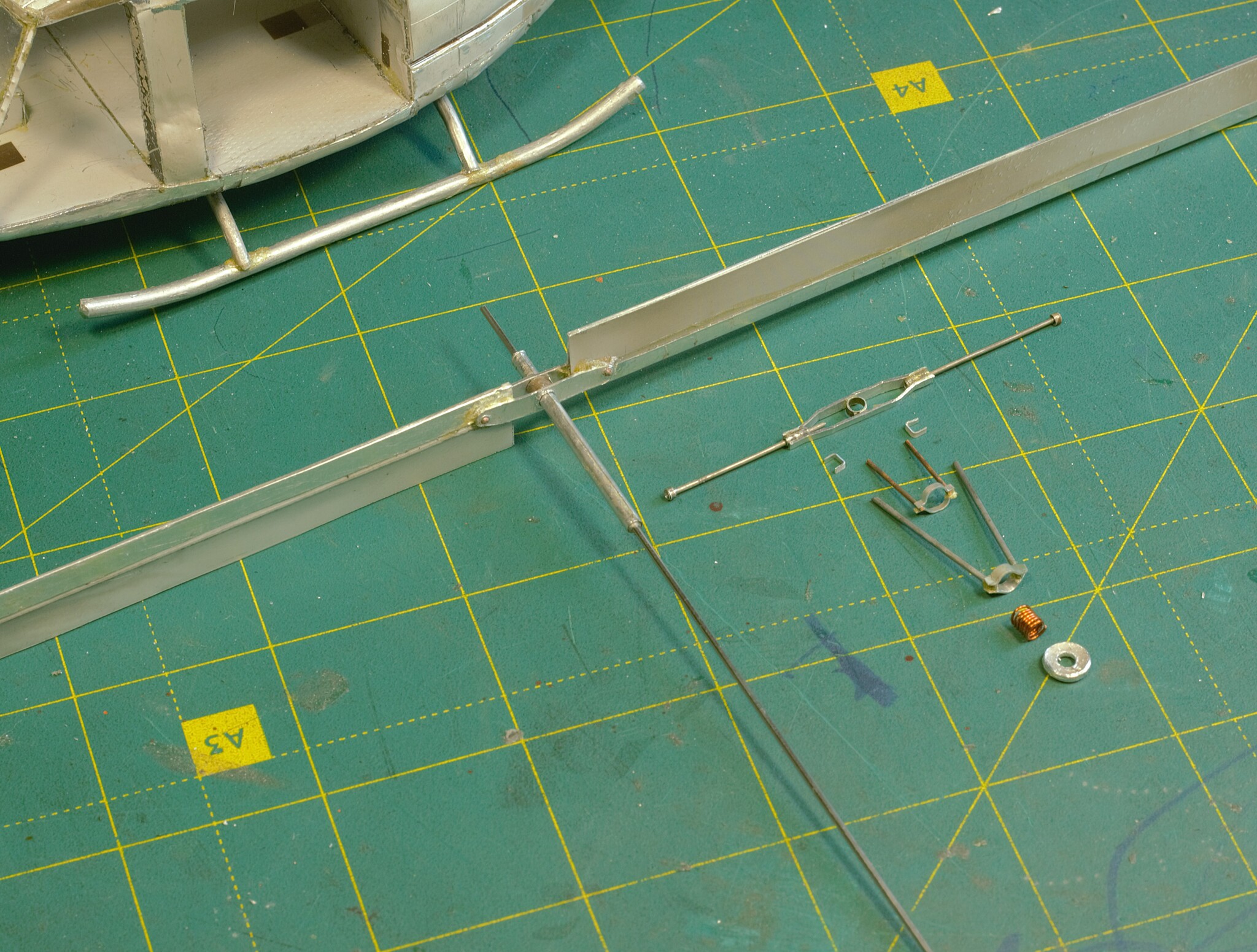

На сколько смог передал характерный вид несущего винта. С его тягами и балансирами.
фото.21
фото.22
На этом я и моя команда шаромыжников прощается с вами до следующей серии (заключительной).
