Вчера менял батарею на One M8, после сборки в корпус не работает подсветка экрана. У кого есть доступ к схемам для данного зверя, помогите.

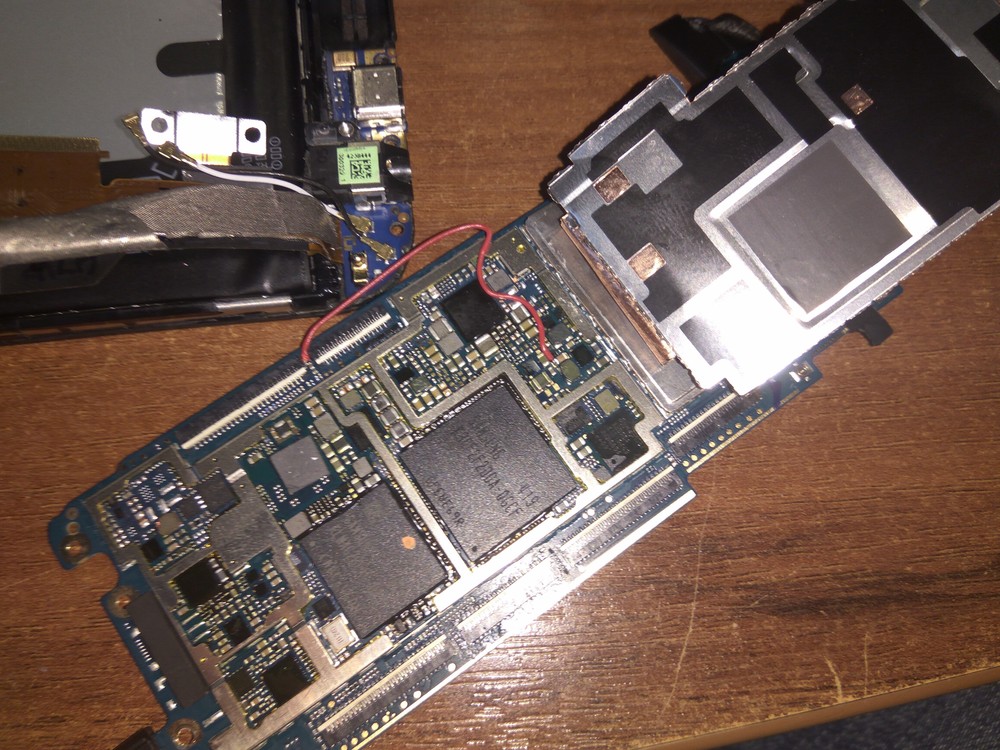

Не приходит питание на шлейф. Припаял по схеме провод, подсветка работает но есть небольшое мерцание. Куда копать?
Наличие питание на кондере не есть показатель его работоспособности ;) Выпаять и проверить в транзистесторе. Мож там падение напряжения жесть иль еще чего...
Судя по инету там стоит дравер подсветки TPS61163A его даташит http://www.ti.com/lit/ds/symlink/tps61163a.pdf
Полную схематику телефона вряд ли найдете.
До сборки она работала? Судя по всему что то снес с платы механически. Внимательно осмотри ее. Цепь между этими точками разомкнута полностью?
