ИК-паяльная станция для моей «мини мастерской» (ИТОГ)⁠⁠

Доброго времени суток! Выкладываю крайний пост по самодельной ИК-паяльной станции.

Если кто захочет ознакомится с процессом создания, то пожалуйте по ссылкам:

ИК-паяльная станция для моей «мини мастерской» (часть 2) и простой ремонт компьютерных колонок

ИК-паяльная станция для моей «мини мастерской» (часть 3 - небольшое видио)

Для людей, которые любят видосы, я подготовил небольшой ролик (первый так сказать опыт по работе с видео, прошу тапками не кидать))

Итак, товарищи, на данный момент я имею полностью работоспособную ИК-паяльную станцию, за исключением чисто косметических моментов (защитный кожух блока управления и разъем питания), которые на общую функциональность не влияют.

Идею для постройки я брал у ребят с канала CORE и у товарища, по этой ссылке: https://mysku.ru/blog/aliexpress/47529.html

По ссылке выше, Вы можете ознакомится с проектом автора, скачать прошивку для Ардуино и саму исполнительную программу.

Ссылки на скачивание актуальны, я сам первый раз программировал Ардуино и сделал  это с первого раза), единственное, если возникает ошибка при записи скетча, подгрузите библиотеку MAX6675. И в случае использования Win10, перед установкой драйверов, загрузитесь в режиме "без проверки цифровой подписи драйверов"

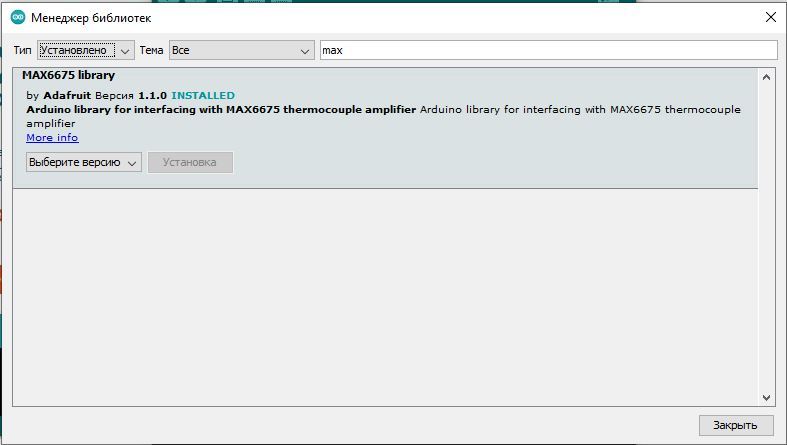

Ниже скрины программы для работы с Ардуино и необходимой библиотеки.

Сама исполнительная программа проста до безобразия и ее функционал расписан на сайте автора (при загрузке термопрофиля выберете Parser on и выполнение термопрофиля запустится).

Теперь  ссылки где что брал:

1. Братья из Поднебесной

141,98 руб. -5％ | Твердотельные реле SSR-10DA SSR-25DA 10A 25A 40A на самом деле 3-32 В постоянного тока в 24-380 В переменного тока SSR 10DA 25DA 40DA DMWD Новый

https://a.aliexpress.com/_eOBuE4 (реле брал на 40А, при полной нагрузке практически не греются без радиатора)

72,83 руб. -40％ | Датчик температуры термопары типа K, зонд термопары 92 см-20 ~ 300C

https://a.aliexpress.com/_etyHJw (2 шт)

197,16 руб. | MAX6675 модуль + K Тип термопары Датчик температуры градусный модуль

https://a.aliexpress.com/_eOPYGg (2 шт)

Небольшое отступление по датчику температуры - у разных ревизий разное расположение контактов, поэтому, если будете повторять смотрите внимательно!

624,57 руб. -15％ | 80*80 мм 450 Вт инфракрасный керамический нагреватель нагревательная пластина для BGA станция IR6000 IR6500 IR-PRO-SC (пришел с небольшой трещиной на корпусе, продавец дал промокод на скидку)

https://a.aliexpress.com/_eOPAbq

40,47 руб. -11％ | 1 шт. Nano 3,0 контроллер совместим с forarduino nano CH340 USB драйвер без кабеля

https://a.aliexpress.com/_etWSzW

2. Сайд для заказа стеклокерамики любого размера (отправка СДЭК по полной оплате, упаковано и доставлено хорошо)

https://kmn.su/ - есть онлайн калькулятор расчета ( у меня с учетом какой то акции вышло 1.5 к рублей)

Если приблизительно подсчитать себестоимость:

1500+2*72,83+2*197,16+624,57+40,47+700 (лампы и патроны)+400 (краска)= с округлением получаем 3500 рублей (алюминий для корпуса, крепеж, болты и всякая мелочь была у меня  наличии от старых запасов).

3500 рублей, Карл! За полностью функционирующую ИК-паяльную станцию, что на порядок дешевле китайских аналогов. Я считаю отличный результат.

И в конце маленькое отступление из последних доработок:

1. Селектор выбора площади нижнего нагревателя (3 тумблера по 3 лампы, соединенных последовательно)

2. Твердотельные реле, закрепил на стойках, т.к. в процессе долгой работы нижняя алюминиевая плита нагревается сильнее самих реле

3. Штатив для верхнего нагревателя сделал по образцу штатива для микроскопа (не люфтит,  регулируется отлично по всем плоскостям)

4. Термопары закрепил пока на толстой медной проволоке (возможно  временное решение)

На этом данная тема завершена, теперь ремонты (пожелайте удачи товарищи))
