Игрушка-светофор своими руками

Сыну очень нравятся светофоры, вечно зависает возле них. Нашли в интернете игрушку светофор, заказали, будет к новому году подарок.

Игрушка-светофор своими руками Своими руками, Рукожоп, Avr, Игрушки, Видео, Длиннопост

А почему бы не сделать такой светофор ещё и самому? В качестве саморазвития пытаюсь освоить микроконтроллеры, да и по работе пригодится. Самые примитивные программы уже могу осилить🙂
Покопался в коробке с электронным хламом, достал микроконтроллер avr tiny2313, 5 светодиодов разных цветов и 5 резисторов. Покопался в своих записях и интернете вспоминая как написать программку. Прописал все переключения, отрегулировал выдержку времени, протестировал на макетной плате.

Игрушка-светофор своими руками Своими руками, Рукожоп, Avr, Игрушки, Видео, Длиннопост

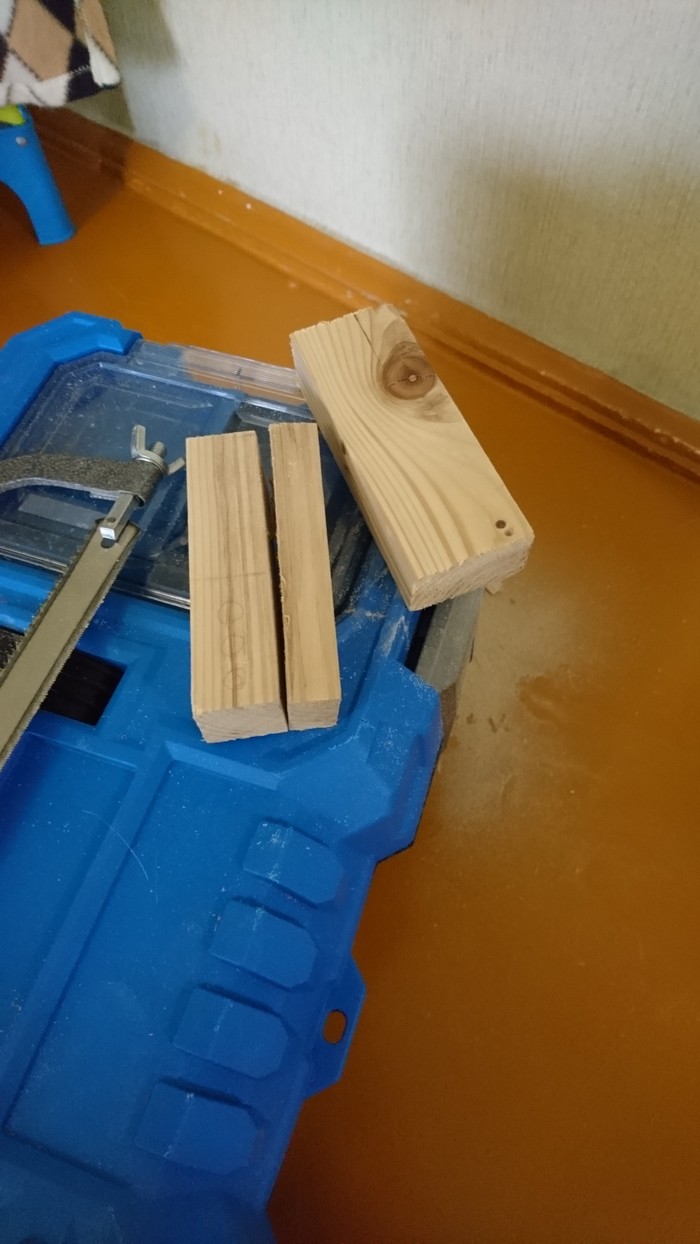

Теперь пора приступать к изготовлению корпуса. 3д принтера, фрезер или ещё чего такого у меня нету, будем вырезать из бруска дерева при помощи ножовки, ножа и шуруповерта.

Игрушка-светофор своими руками Своими руками, Рукожоп, Avr, Игрушки, Видео, Длиннопост

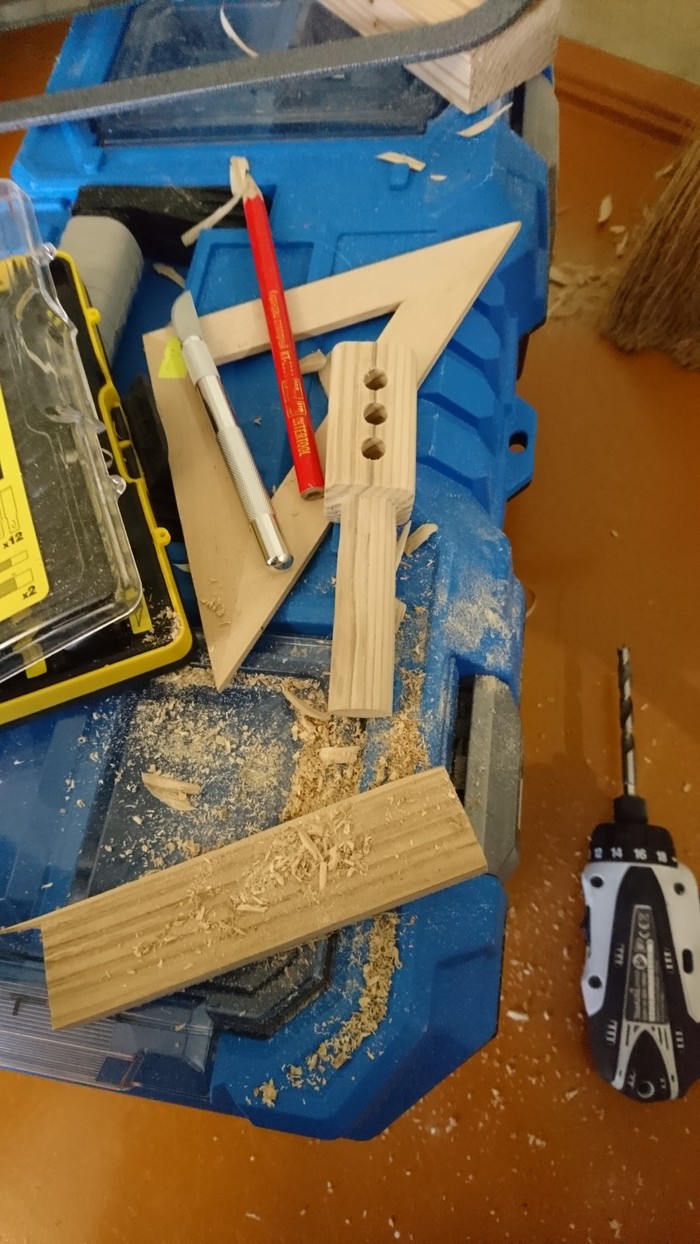

Отпилили кусок нужного размера, приступаем к обработке ножом, сверлим отверстия под диоды, расковыриваем одну сторону и делаем канавку в ножке, под провода.

Игрушка-светофор своими руками Своими руками, Рукожоп, Avr, Игрушки, Видео, Длиннопост

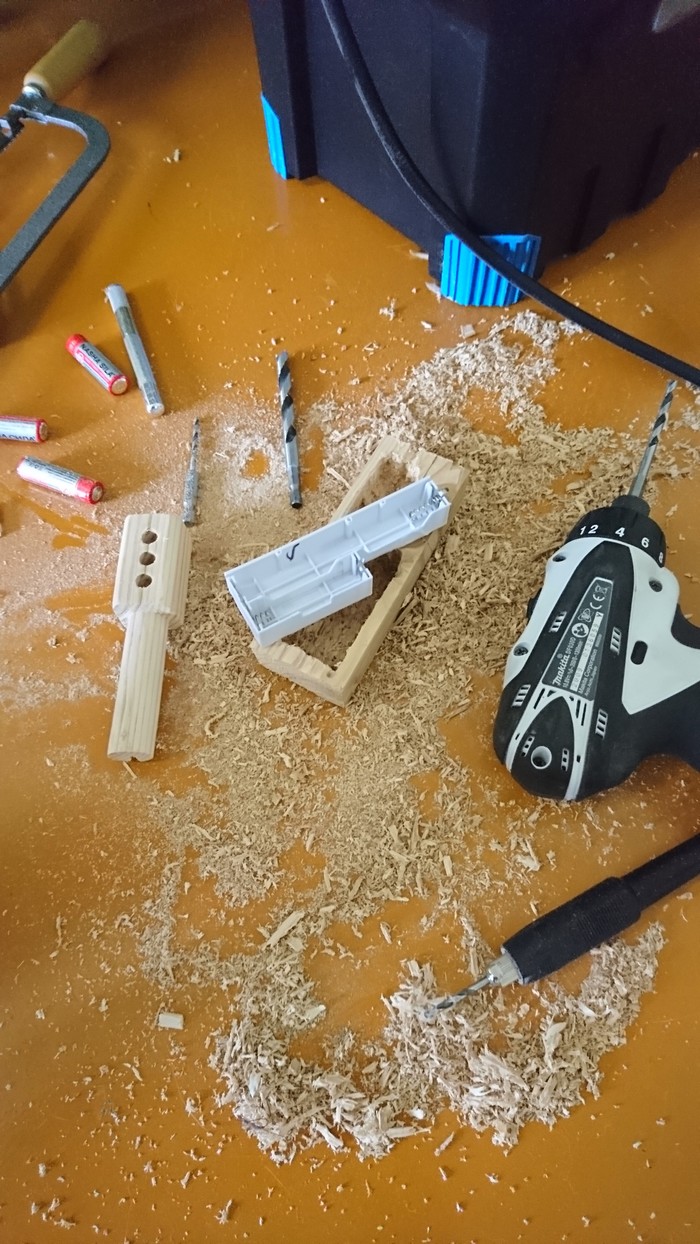

Из оставшегося бруска сделаем подставку, в ней будут стоять батарейки и микроконтроллер. Из сломанной игрушки вырезал блок под батарейки, по его размеру делаю выемку в подставке, плюс место под контроллер.

Игрушка-светофор своими руками Своими руками, Рукожоп, Avr, Игрушки, Видео, Длиннопост

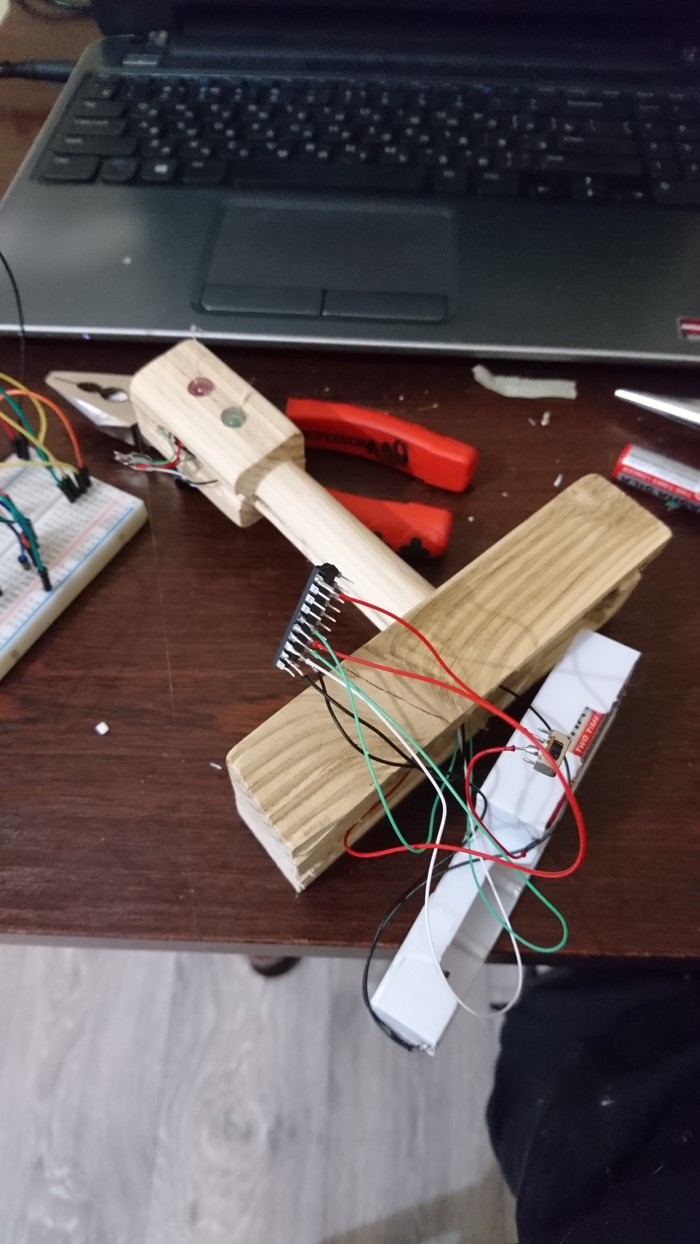

Теперь можно приступать к сборке. Достаём паяльник и термоклеевой пистолет. Протягиваем пучок проводов от подставки к светофору, распаиваем диоды с резисторами, вставляем в отверстия и заливаем термоклеем. Припаиваем другие концы проводов к контроллер и блоку батареек. Теперь можно проверять.

Игрушка-светофор своими руками Своими руками, Рукожоп, Avr, Игрушки, Видео, Длиннопост

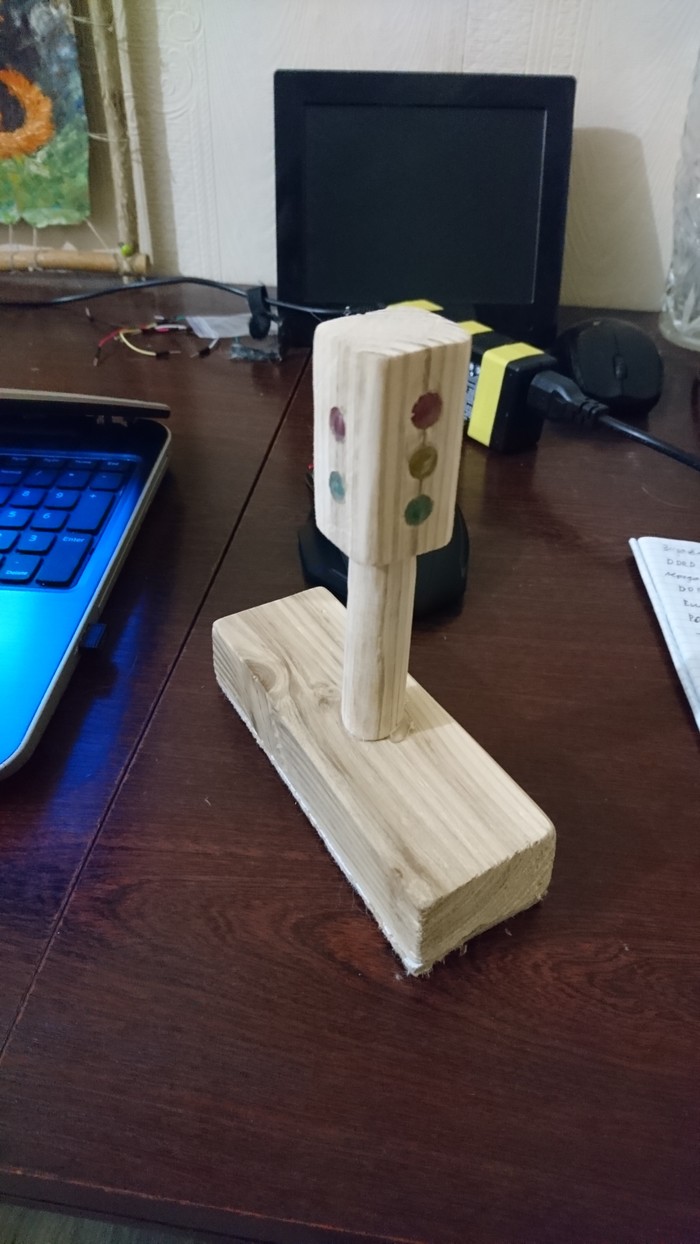

Сначала забыл о необходимости выключателя, но на финальном тесте это обнаружил, выпаял переключатель из старого пауербанка. Крышку сделал из кусочка двп, выреза отверстие под выключатель. Провода и контроллер залил термоклеем, переключатель тоже на термоклей. Вот что в итоге получилось:

Игрушка-светофор своими руками Своими руками, Рукожоп, Avr, Игрушки, Видео, Длиннопост

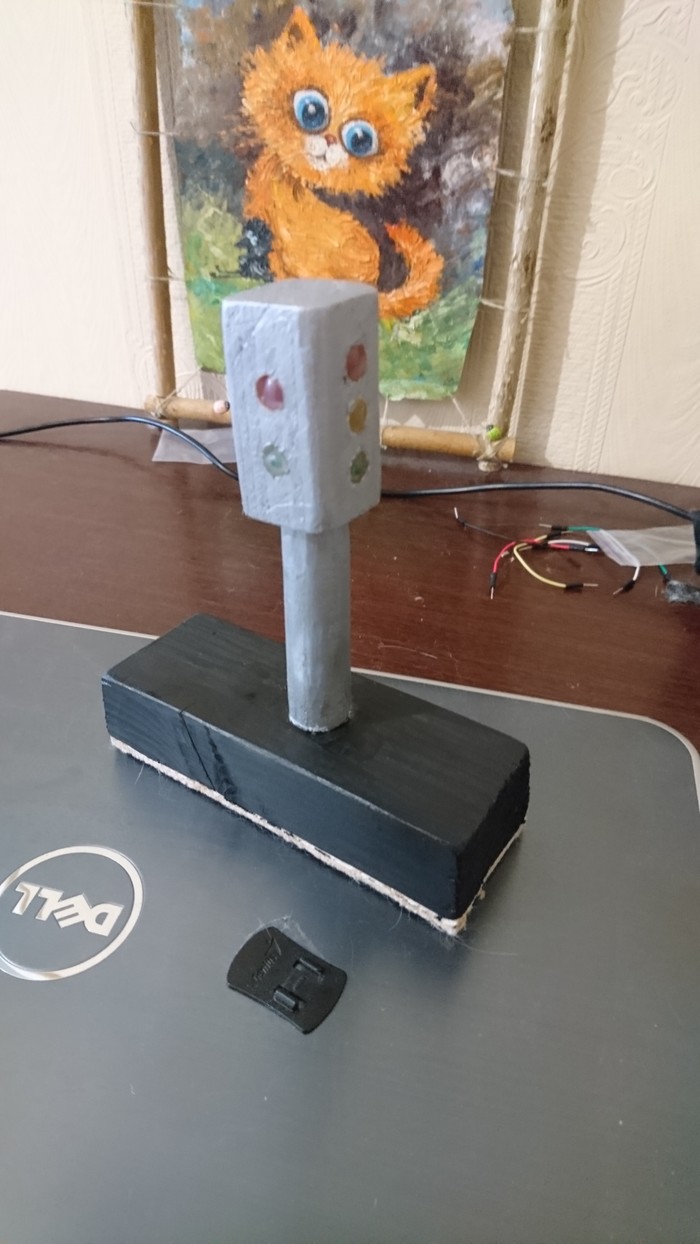

После покраски

Игрушка-светофор своими руками Своими руками, Рукожоп, Avr, Игрушки, Видео, Длиннопост

Найдены дубликаты

+8
Вот никогда не понимал людей,которые могут потратить 2-3 дня на работу и не потратить час на эстетику. Шлифануть светофор так и хочется
раскрыть ветку 1
0
Ушёл на всё один день, слегка прошёлся наждачкой, не хотел растягивать ещё на день🙂
+3

При переключении на зеленый красный с желтым одновременно должен гореть же!

раскрыть ветку 1
0
И правда, но менять уже ничего не буду, лень контроллер расковыривать🙂 может соберусь делать целый перекрёсток, там уже учту🙂
+1

Почему красный и желтый светятся, когда горит зелёный? Отсвечивают от красного пешеходного?

А вообще можно ещё усложнить задачу датчиком движения, чтобы переключался, когда пешеход появляется.

раскрыть ветку 1
0
Это отсвечивает, термоклей почти прозрачный. В реальности это не так заметно как на видео.
0
Гибэдэдэ одобряет
-2

Но проще с моторчиком сделать. Моторчик медленно крутится и вращает барабан, который замыкает контакты, включающие нужные светодиоды в зависимости от положения барабана.

раскрыть ветку 7
+1
Не проще, ещё и дороже так будет. Самые простые программы не тяжело освоить, даже без знаний языков программирования.
раскрыть ветку 6
+1

ХЗ, мне ардуину подарили, валяется уже года полтора, хз че с ней делать.

раскрыть ветку 5
