Где и как лучше сделать 3D-модель для ЧПУ: Полное руководство⁠⁠

3D-моделирование стало неотъемлемой частью современного производства, особенно в области ЧПУ-обработки. Независимо от того, создаете ли вы деталь для станка с ЧПУ, 3D-принтера или просто хотите визуализировать проект, важно выбрать правильное место для разработки 3D-модели.

Что нужно учитывать при выборе:

1. Опыт и квалификация: Ищите специалистов, которые имеют опыт работы с CAD-программами, знают нюансы ЧПУ-обработки и 3D-печати, и могут создавать модели, готовые для производства.

2. Технологии и программное обеспечение: Важно, чтобы компания использовала современное программное обеспечение CAD/CAM, совместимое с вашими требованиями.

3. Качество и точность: Качество модели имеет решающее значение для успешной обработки на ЧПУ. Обращайте внимание на детализацию, точность размеров и соответствие техническим требованиям.

4. Сроки выполнения: Уточните, как быстро компания может создать 3D-модель и каковы сроки выполнения заказа.

5. Стоимость: Сравнивайте цены и условия разных компаний, чтобы найти наиболее выгодное предложение.

Где сделать 3D-модель детали или сборочного узла:

• Специализированные компании по 3D-моделированию: Такие компании имеют большой опыт в разработке 3D-моделей для разных целей, включая ЧПУ-обработку.

• Инженерные бюро: Многие инженерные бюро предоставляют услуги по 3D-моделированию в рамках более широкого спектра инженерных услуг.

• Фрилансеры: На платформах фриланса можно найти специалистов с разным опытом и навыками по доступной стоимости. Важно тщательно проверить портфолио и отзывы перед выбором фрилансера.

• Самостоятельное моделирование: Если вы имеете опыт работы с CAD-программами и достаточное время, можете попробовать создать 3D-модель самостоятельно.

Примеры программного обеспечения CAD:

• Компас 3D: Популярная программа с широким набором инструментов для 3D-моделирования и ЧПУ-обработки.

• SolidWorks: Профессиональная программа с интуитивным интерфейсом и продвинутыми функциями для создания сложных моделей.

• Rhino 3D: Программа с оригинальным подходом к моделированию, особенно подходящая для сложных органических форм.

Что нужно знать:

1. Формат модели: Уточните, в каком формате компания может создать 3D-модель. Наиболее распространенные форматы для ЧПУ-обработки: STL, IGES, STEP.

2. Документация: Попросите компания предоставить необходимую техническую документацию, включая чертежи, размеры и технические требования к материалу.

3. Тестовый проект: Перед заказом большого проекта можете попробовать заказать небольшую тестовую модель, чтобы оценить качество работы компании.

Выбор метода моделирования:

• Твердотельное моделирование: идеально подходит для деталей со сложной геометрией, таких как шестерни, корпусы, механизмы.

• Поверхностное моделирование: оптимально для деталей с плавными криволинейными формами, например, кузовов автомобилей, самолетов.

• Совместное использование: часто применяется для комбинации сложных геометрических элементов и плавных поверхностей.

Построение модели:

• Простые объемные элементы: используйте базовые геометрические фигуры (призмы, цилиндры, пирамиды) для создания более сложных объектов.

• Операции над элементами: применяйте операции объединения, вычитания, пересечения для создания деталей с необходимой геометрией.

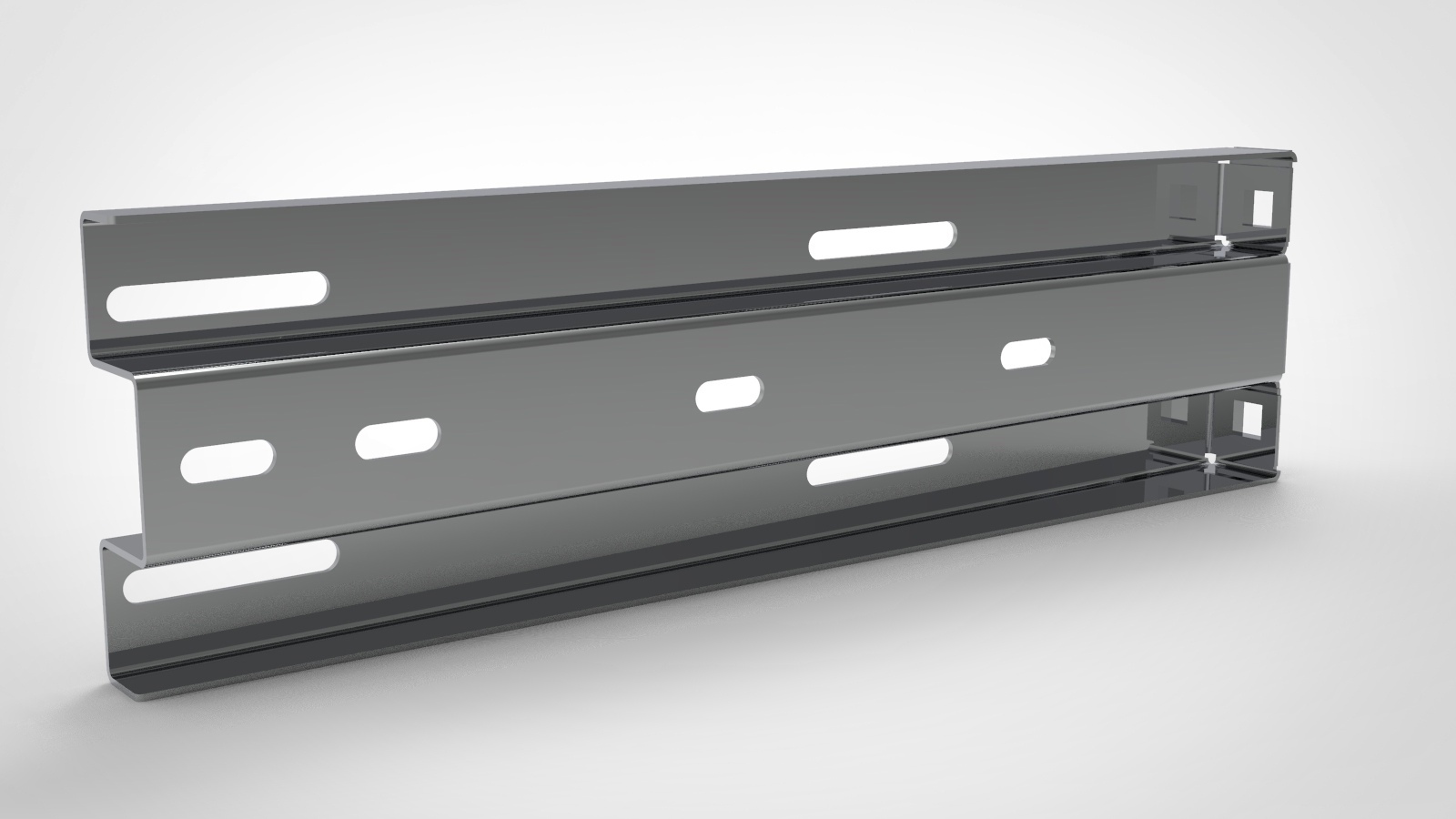

• Листовые детали: для гибки листового металла используйте специальные команды для создания твердых тел с учетом радиуса изгиба.

Оптимизация модели для ЧПУ:

1. Эффективное использование инструментов: спроектируйте модель с учетом формы и размера инструментов, чтобы минимизировать смену инструмента и время обработки.

2. Минимизация операций: используйте эффективные методы моделирования для сокращения количества необходимых операций обработки.

3. Реалистичные допуски: учитывайте возможности вашего оборудования и точность обработки при задании допусков.

4. Поверхностная отделка: задайте требования к отделке поверхности для каждой области детали (например, шероховатость, рифление, текстура).

5. 2D-чертеж: сопровождайте 3D-модель 2D-чертежом для полной спецификации детали.

Дополнительные сведения для модели:

1. Материал: укажите тип материала, из которого будет изготовлена деталь.

2. Термообработка: уточните требования к термической обработке (для металлических деталей).

3. Тип и размер резьбы: укажите тип и размер резьбы для всех резьбовых соединений.

4. Соединение с другими деталями: уточните особенности соединения детали с другими элементами конструкции при необходимости.

5. Допуски: задайте допуски на размеры, геометрию и расположение элементов детали.

6. Поверхностная отделка: уточните требования к шероховатости, блеску, текстуре и другим параметрам поверхности.

Проверка модели перед обработкой:

• Проверка на коллизии: убедитесь, что нет пересечений между инструментом и деталью.

• Проверка на выемки: убедитесь, что нет зон, которые невозможно обработать инструментом.

• Проверка на удаление материала: убедитесь, что не будет удалено лишнее количество материала.

Создание траектории инструмента (G-код):

• Используйте специализированное ПО: для создания траектории инструмента используйте программное обеспечение для ЧПУ.

• Оптимизируйте траекторию: постарайтесь минимизировать количество переходов инструмента и оптимизировать длину его пути.

• Проверьте G-код: тщательно проверьте созданный G-код перед отправкой на станок ЧПУ.

Важно:

1. Хорошая 3D-модель является основой для качественной обработки на ЧПУ.

2. Тщательное планирование и оптимизация модели позволят сэкономить время и ресурсы.

3. Сопровождайте модель подробной документацией для максимальной ясности.

4. Используйте специализированное ПО для создания траектории инструмента и проверки модели.

Вопросы, которые вы хотели задать, но стеснялись спросить.

1. Какой программный пакет САПР лучше всего подходит для обработки на ЧПУ? Выбор зависит от конкретных задач и бюджета. Популярные пакеты: SolidWorks, Autodesk Fusion 360, Rhino 3D, Onshape.

2. Как я могу узнать, что моя 3D-модель правильно подготовлена для ЧПУ-обработки? Проверьте на коллизии, выемки, избыточное удаление материала, а также на наличие всех необходимых деталей, таких как допуски, материал, отделка поверхности.

3. Могу ли я использовать свою 3D-модель, созданную в одном программном пакете, в другом для ЧПУ-обработки? Да, но вам может потребоваться экспортировать и импортировать модель в соответствующем формате. Проверьте совместимость форматов.

4. Как я могу создать сложные кривые и поверхности для моих 3D-моделей? Изучите инструменты моделирования в вашей программе САПР: кривые Безье, NURBS, поверхности, команды для построения криволинейных объектов.

5. Каковы основные различия между твердотельным и поверхностным моделированием? (Ответ: Твердотельное моделирование создает полную модель, а поверхностное - только внешнюю поверхность.

6. Как я могу узнать, какие инструменты ЧПУ мне нужны для обработки моей 3D-модели? Определите размер и форму детали, тип материала, требуемую точность обработки. Посмотрите, какие инструменты подходят для этих задач.

7. Как я могу оптимизировать свою 3D-модель для быстрого и эффективного ЧПУ-обработки? Минимизируйте количество операций, используйте оптимизированные траектории инструментов, используйте эффективные методы моделирования, выберите оптимальные инструменты.

8. Что такое G-код и как его использовать? G-код - это язык программирования для ЧПУ-станков. Изучите основы G-кода, чтобы понимать, как он работает, и сможете создавать и редактировать программы для станка.

9. Какие бесплатные или доступные по цене программы существуют для моделирования и обработки на ЧПУ? Компас 3D, Fusion 360, Onshape, FreeCAD, OpenSCAD, Rhino 3D.

Следуя этим шагам, вы сможете создавать 3D-модели, которые идеально подходят для обработки на ЧПУ и обеспечивают максимальную точность и эффективность.

Выбор места для создания 3D-модели для ЧПУ – важный этап проекта. Используйте вышеуказанные рекомендации, чтобы найти надежного партнера, который поможет вам создать качественную и точную модель, готовую для производства.
