Габионы. Ошибки монтажа. Ошибки проектирования. Ошибки выбора технологии. Часть 2⁠⁠

Продолжение, начало здесь

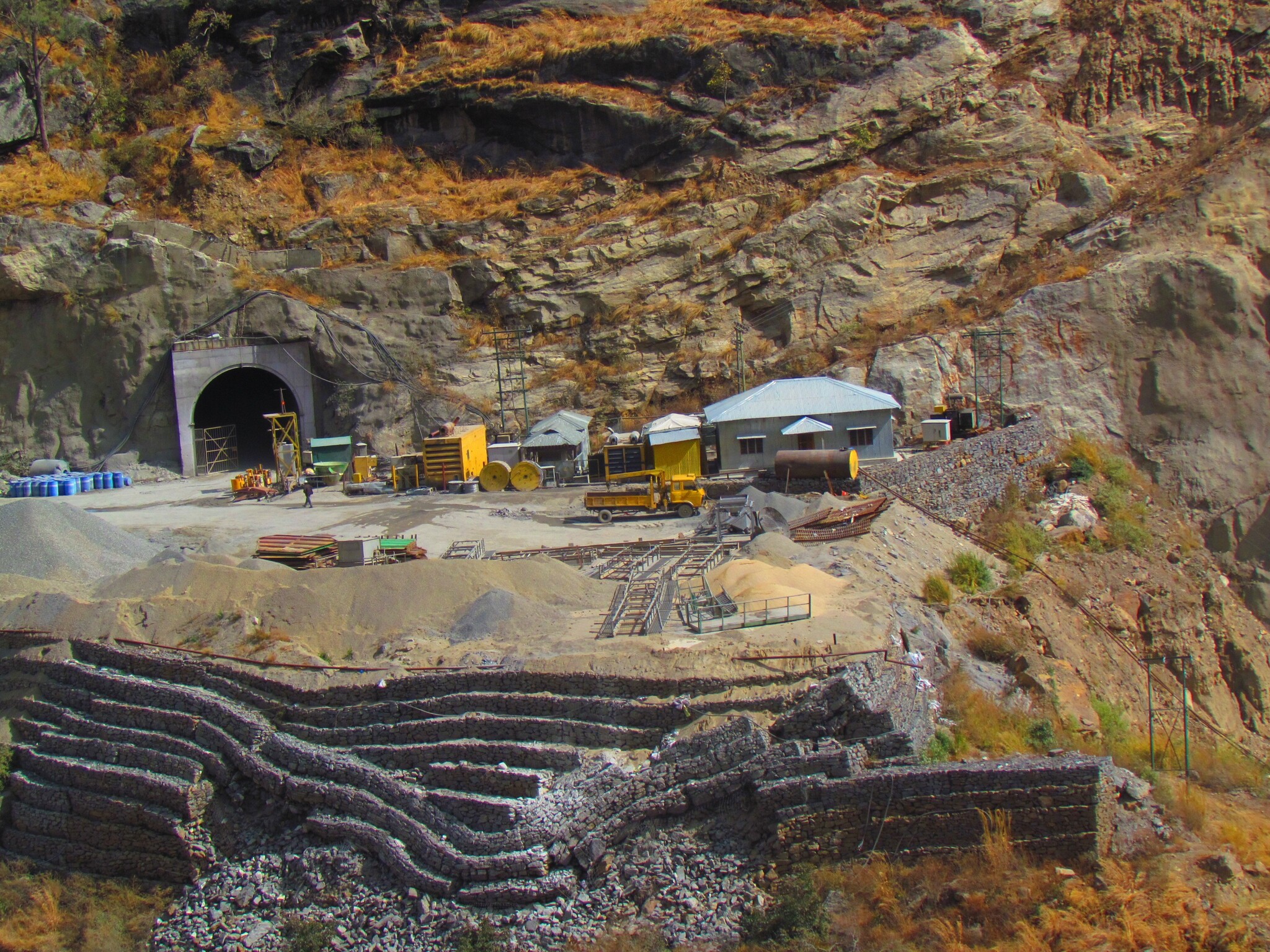

Ошибки монтажа, причем грубейшие - совершались и частными застройщиками, и большими подрядными организациями, причем в разных регионах нашей большой страны. Ну, на ошибках учатся, конечно, но в нынешних условиях такая учеба будет очень дорогостоящей...

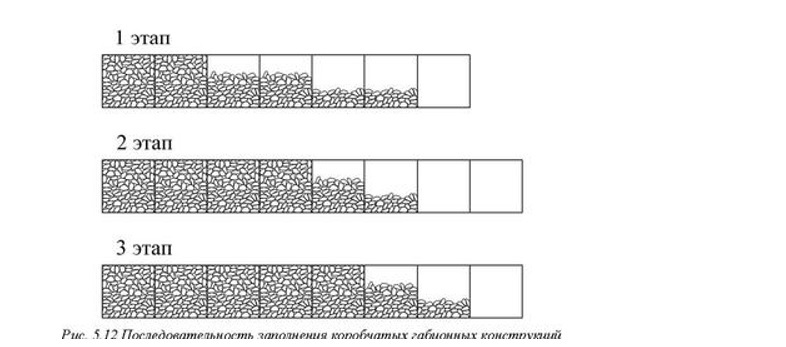

Кроме изложенного в первой части, очень важен последовательный порядок заполнения габионных секций, о чем не знают или забывают не специализирующиеся в данном виде работ люди.

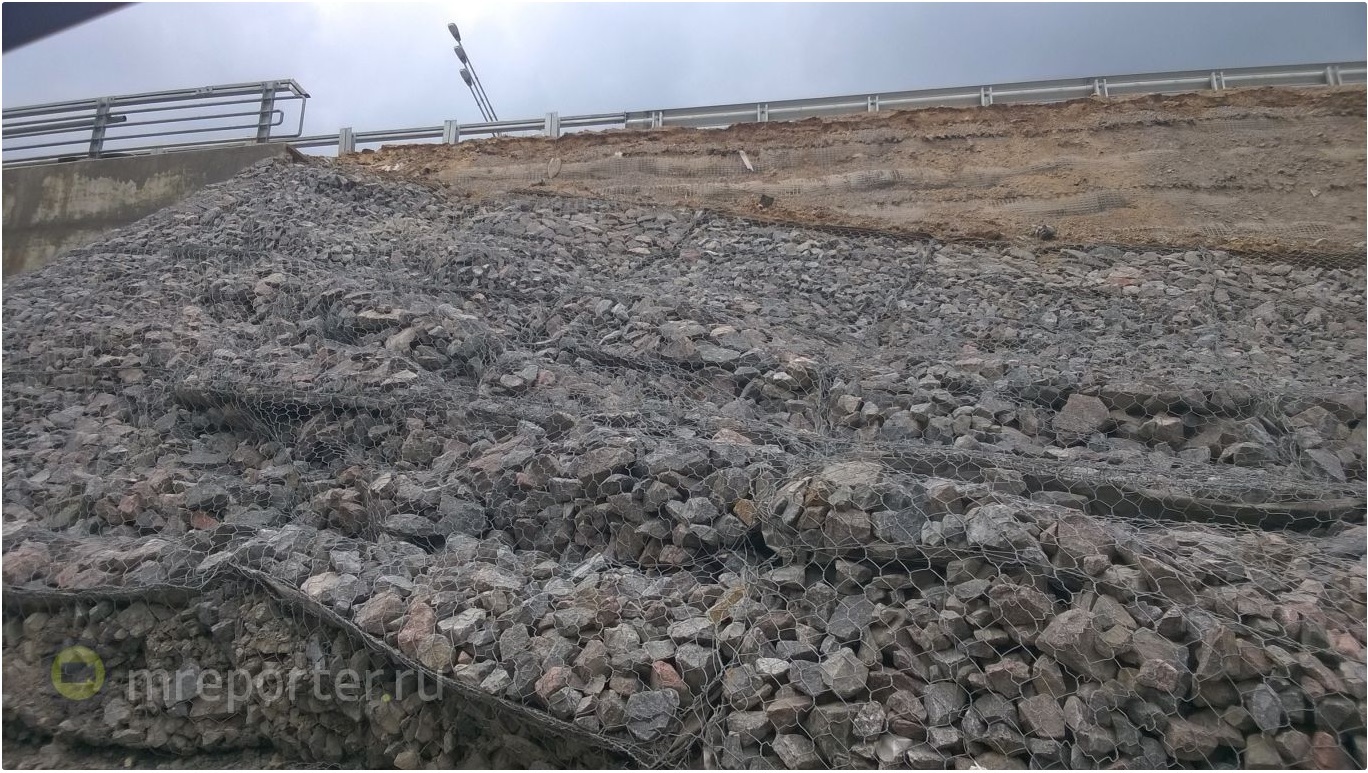

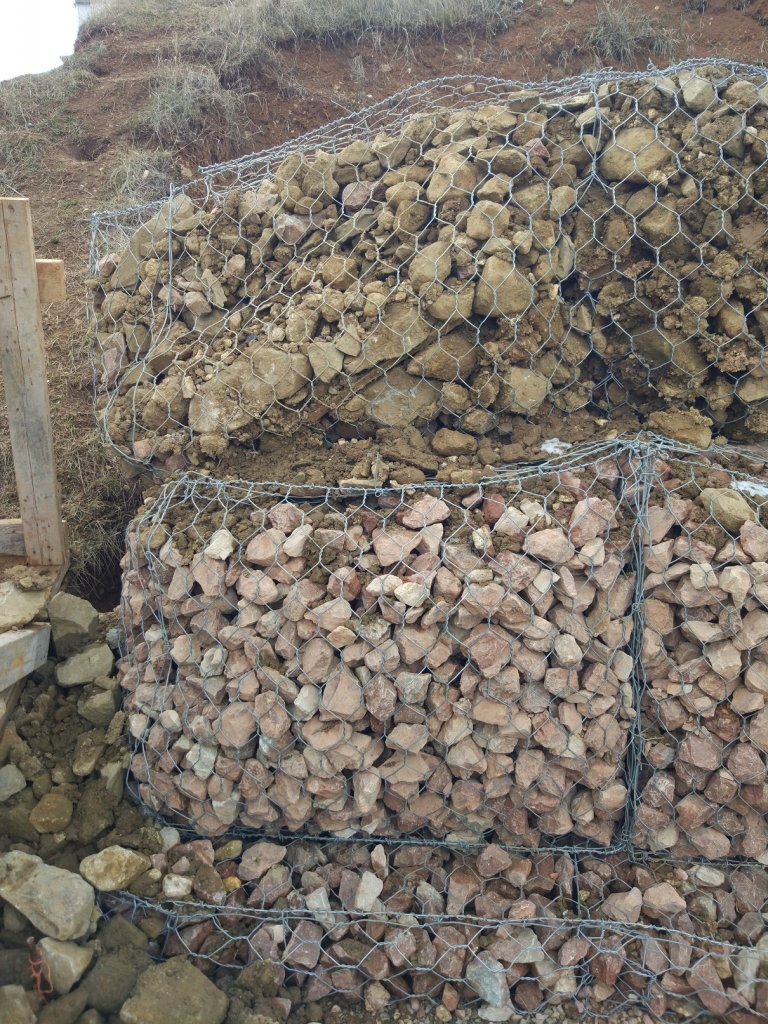

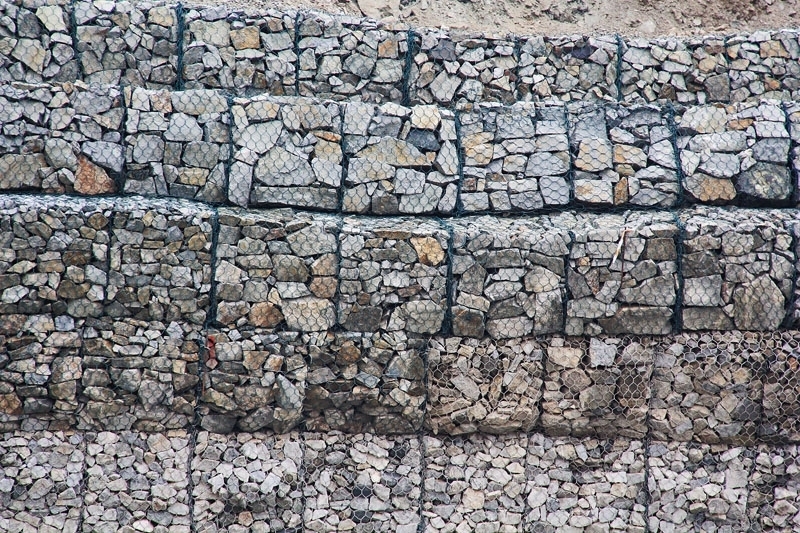

И наконец, самой существенной ошибкой в непрофессиональном монтаже габионов будет являться недостаточная плотность укладки каменной массы. Ключевые слова - плотность и укладка.

Согласно п. 4.11.4 СТО НОСТРОЙ 2.33.22-2011 ГАБИОННЫЕ ПРОТИВОЭРОзИОННЫЕ СООРУЖЕНИЯ, Общие требования по проектированию и строительству - механизированная или ручная укладка каменного материала в габионную конструкцию должна обеспечивать насыпную плотность каменного материала свыше 1750 кг/м3 (17,5 кН/м3).

Хорошая, качественная, плотная укладка, в свою очередь, зависит от тщательного выбора камня для габионов, к которому также предъявляются особые требования.

Все сказанное выше относилось к этапу монтажа, то есть к этапу реализации запроектированного. Следующая часть рассказа будет посвящена - ошибкам при проектировании сооружений из габионов.

С чего должно начинаться любое строение или сооружение, будь то жилой дом, берегоукрепление или подпорная стенка. Это – проект, основанный на детальных материалах по изучению конкретных условий строительства.
На этом этапе, который недооценивает, либо вообще не выполняет огромное количество застройщиков всех уровней– к сожалению, допускаются ошибки, которые могут привести как к чрезмерному перерасходу по материалам, так и к тому, что построенное сооружение просто не выдержит реальных действующих нагрузок.

Итак, прежде чем планировать построить габионное сооружение, нужно понять:
- какими грунтами сложен участок? Какова их мощность, то есть толщина каждого слоя грунта? Их характеристики? Как они расположены друг относительно друга?
- насколько далеко грунтовые воды?
- каков перепад высот?
- как и куда отводится поверхностная вода?
- есть ли опасности или сложности в виде карстовых, суффозионных процессов, наличия просадочных грунтов?
- какие нагрузки будут действовать на будущее сооружение (например, в метре от стенки будет стоять баня весом в 30 тонн, будет проезжать машина, будет пешеходная зона и т. п.)

Без комплексного понимания условий строительства - не стоит начинать, итог будет предсказуем, покажу это на фото и примерах далее.

Обладая исходной информацией об условиях строительства, понимая строительную задачу, поставленную Заказчиком, и видя ее визуальное представление в виде эскиза, рисунка или фото, проектировщик может приступить к своей работе.

Исходные данные для проектирования габионных сооружений должны собираться в соответствии с требованиями ОДМ 218.2.049-2015.

Основными ошибками проектировщиков, не имеющих достаточного опыта работы с такими сооружениями, будут:

1) Неучет в расчетах важнейших особенностей габионных конструкций, а именно их гибкости и проницаемости. Учет гибкости требует, как правило, проведения пространственных расчетов с определением усилий в конструкциях, возникающих от разности осадок. Учет проницаемости требует проведения фильтрационных расчетов с проверкой фильтрационной прочности грунтового основания.

2) В проекте не предусмотрены мероприятия по предотвращению суффозионного разрушения основания подпорной стены.

3) Некорректная оценка устойчивости подпорного сооружения. Зачастую используются упрощенные методы расчеты, не учитывающие, в том числе вышеуказанные особенности габионных конструкций, вследствие чего значение коэффициента устойчивости завышается.

4) В проекте не указываются требования к грунтам обратной засыпки и их уплотнению.

5) В проектах берегозащитных сооружений не учитывается возможность размыва грунта

основания, и не предусматриваются мероприятия по защите грунтового основания. В расчетах не учитываются или неправильно определены волновые и ледовые нагрузки.

6) Область применения габионных конструкция определена неверно. Нужно понимать, что габионные конструкции далеко не универсальны, и применять их целесообразно только там, где их ключевые особенности (гибкость и проницаемость) реализуются со знаком плюс.

7) Некорректная интерпретация результатов инженерно-геологических изысканий. Габионные подпорные стены высотой более 4м рекомендуется проектировать с привлечением инженеров-геотехников, которые способные правильно проинтерпретировать результаты изысканий и правильно выполнить расчеты устойчивости сооружения.

8) Не выполнен расчет внутренней устойчивости габионных конструкций. Обеспечив внешнюю устойчивость подпорной стены против сдвига по подошве, глубинного сдвига и опрокидывания, важно выполнить проверку внутренней устойчивости, которая заключается в расчетах прочности элементов конструкций и узлов их соединений по наиболее опасным сечениям.

Как правило, проекты габионных сооружений включают в себя:

- Расчетно-пояснительная записка (РПЗ).

- Чертежи ТКР:

1. Общие данные.

2. Генплан.

3. Разбивочный план.

4. Поперечные разрезы.

5. Схемы раскладки габионов.

6. Спецификация материалов.

Далее - рассказ о тех примерах, где были допущены ошибки, которые привели к достаточно серьезным последствиям.

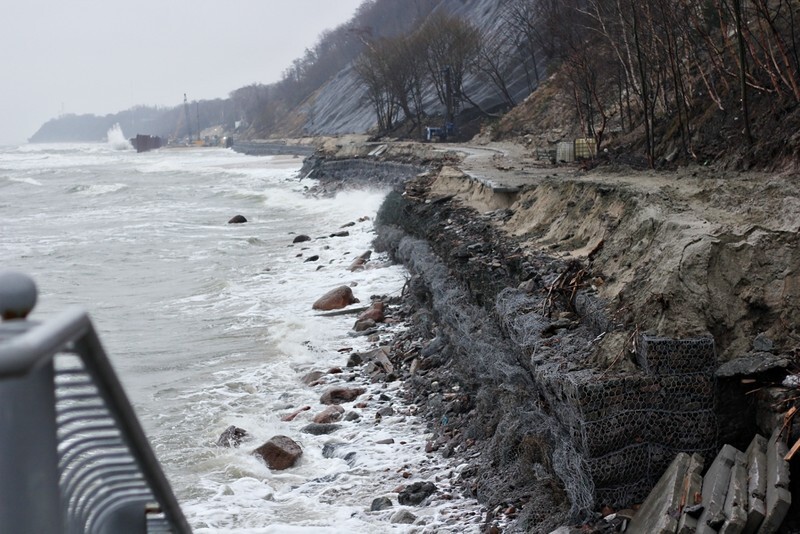

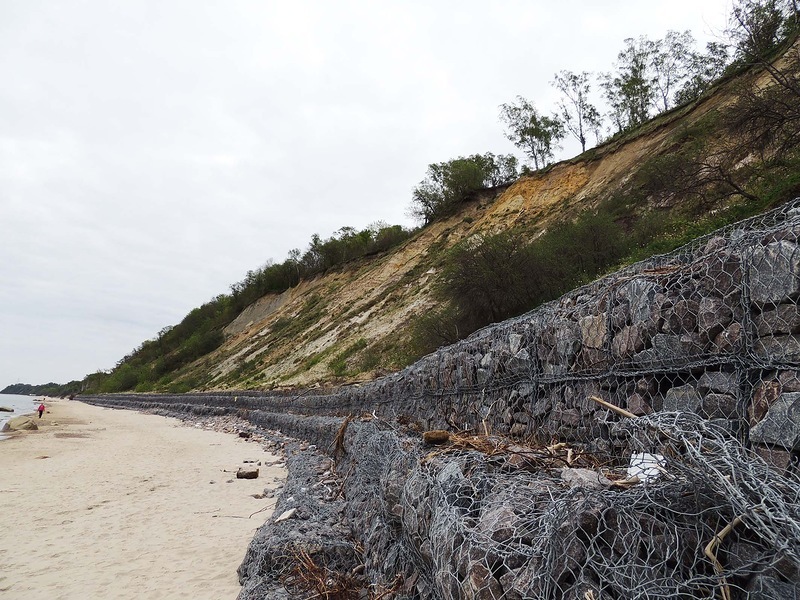

Неверная оценка гидрологических и геологических условий, приведшая к разрушениям габионных берегоукреплений, Калининградская область.

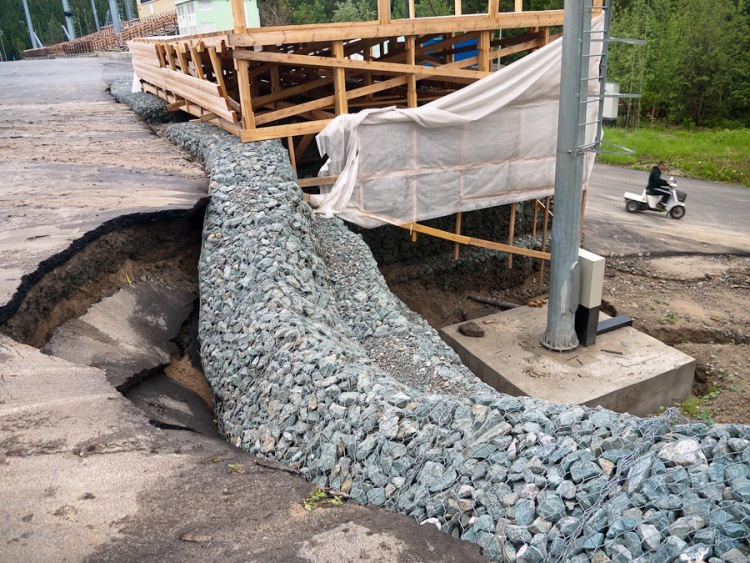

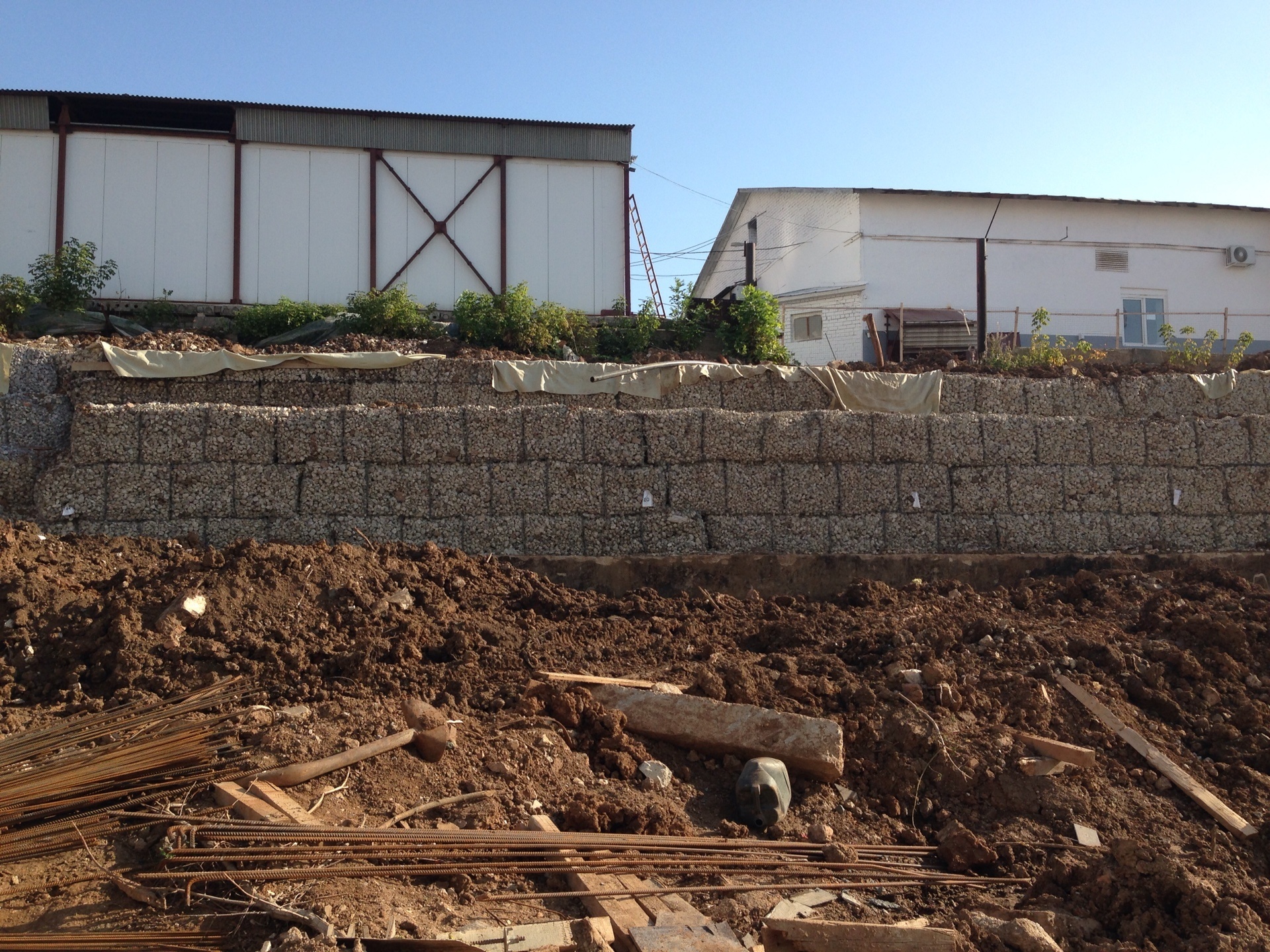

Неправильная оценка грунтовых условий и гидрогеологической ситуации. Ставропольский край.

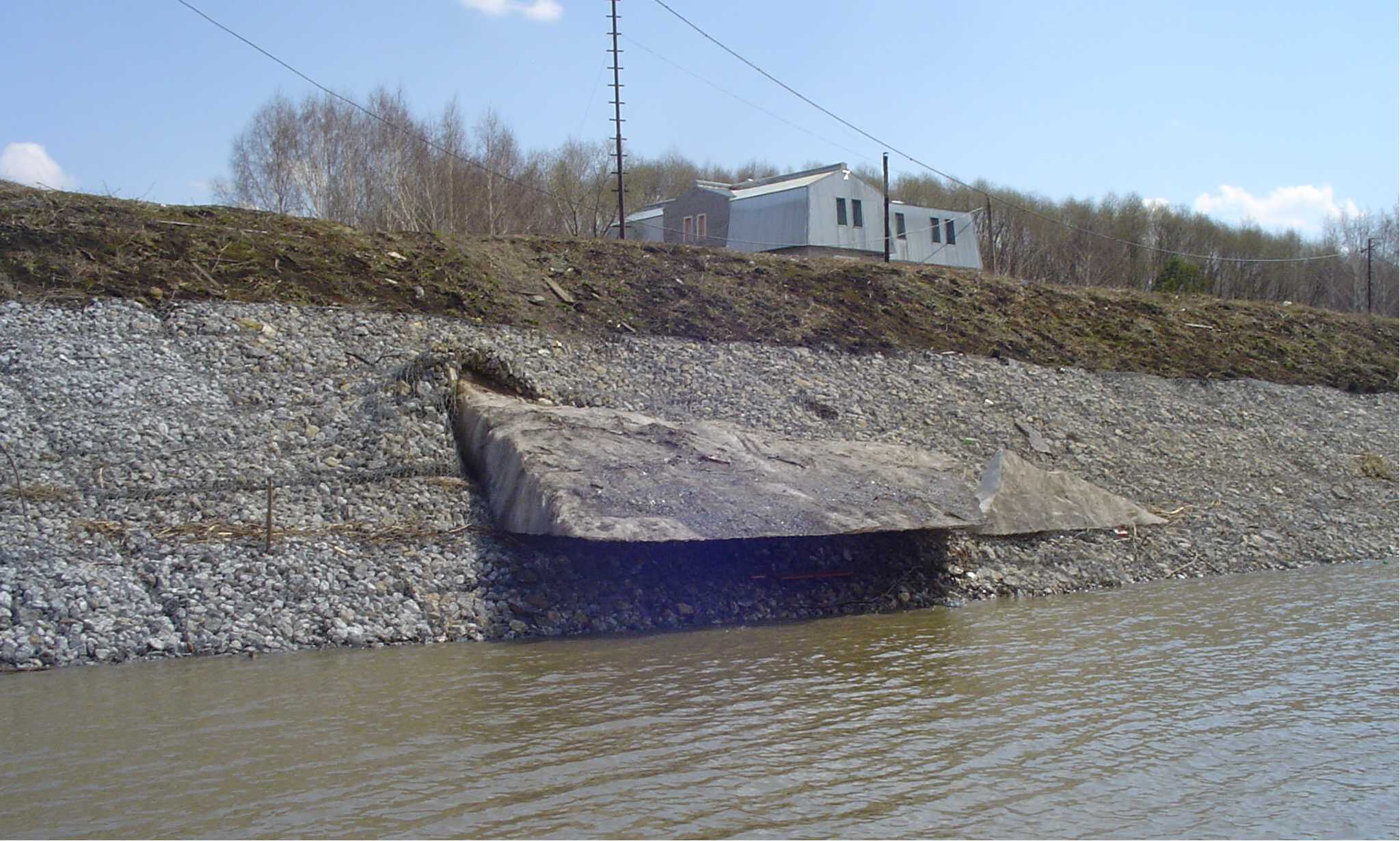

Неверная оценка нагрузок и воздействий, в частности - ледовых. Волгоградская область.

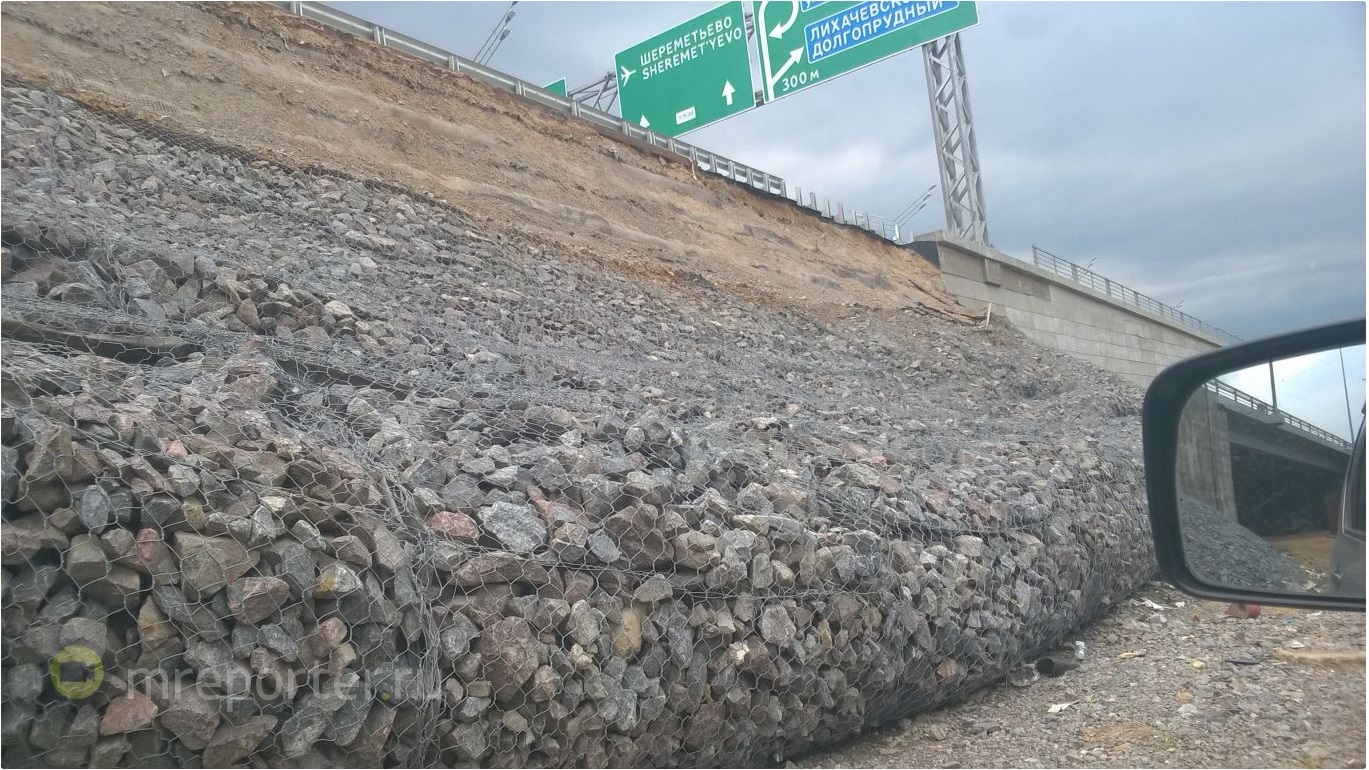

Сползание укреплений откоса из матрацев Рено, Химки, Московская область.

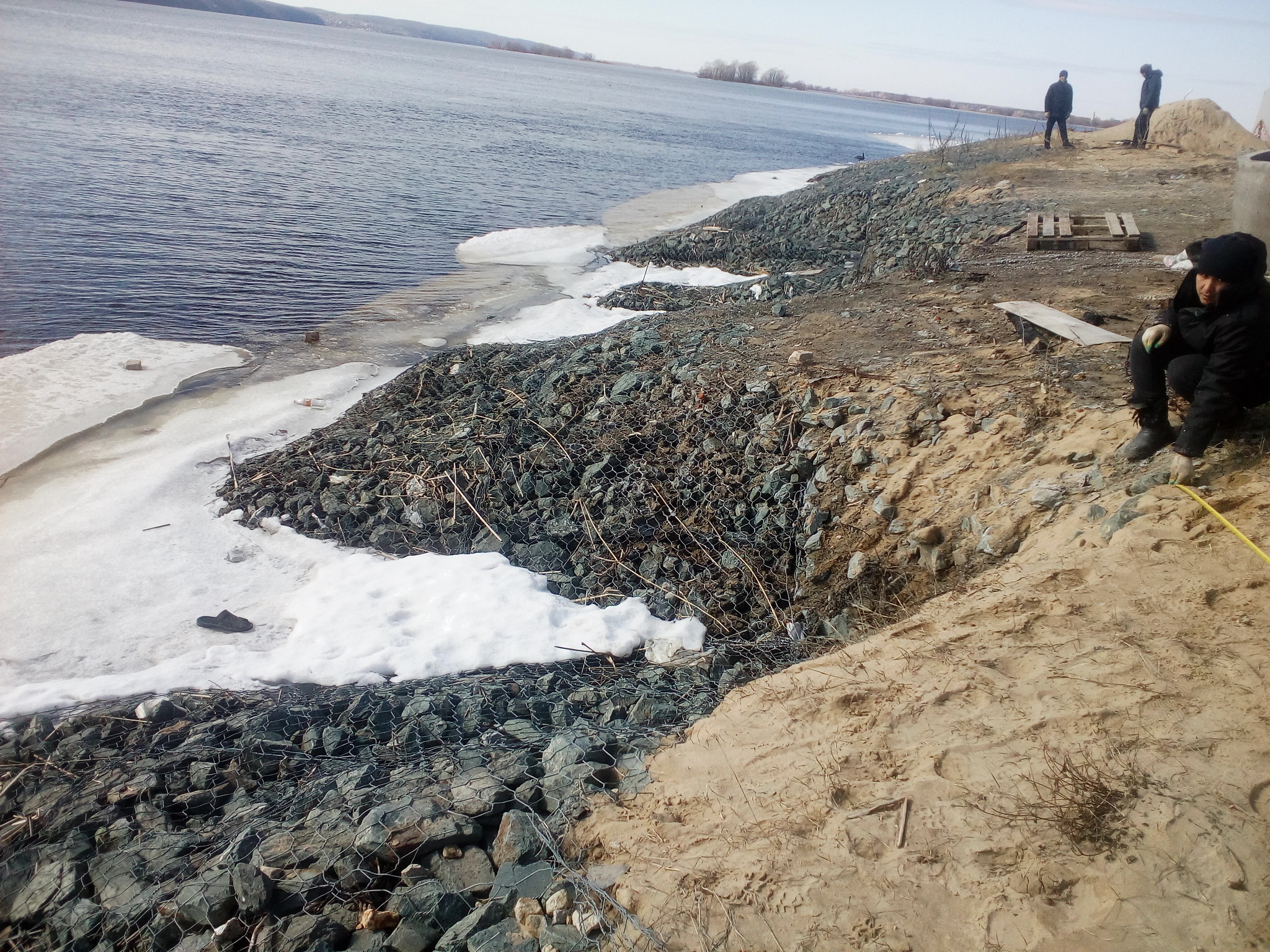

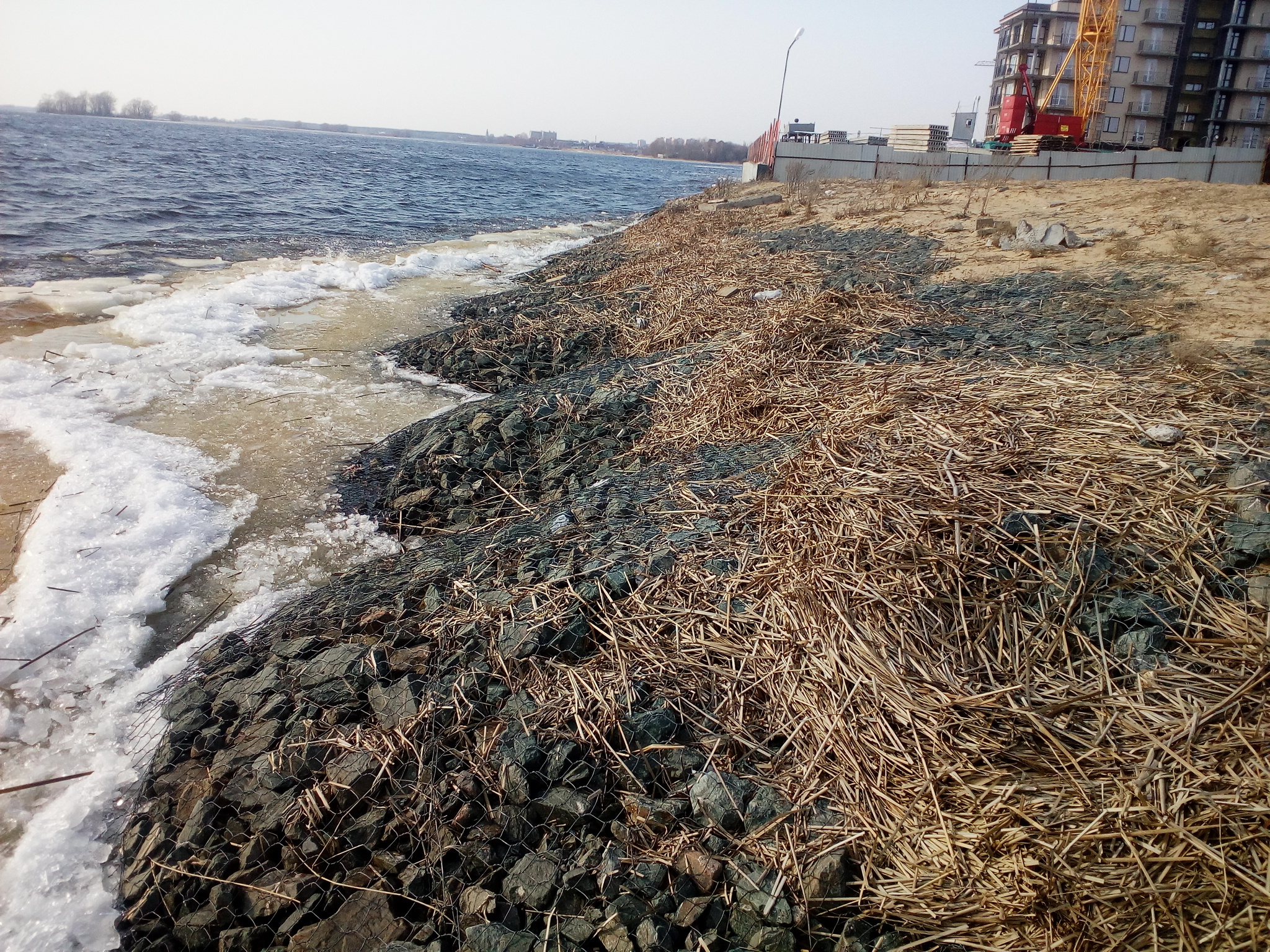

Подмыв матрацев Рено, р. Волга, Татарстан

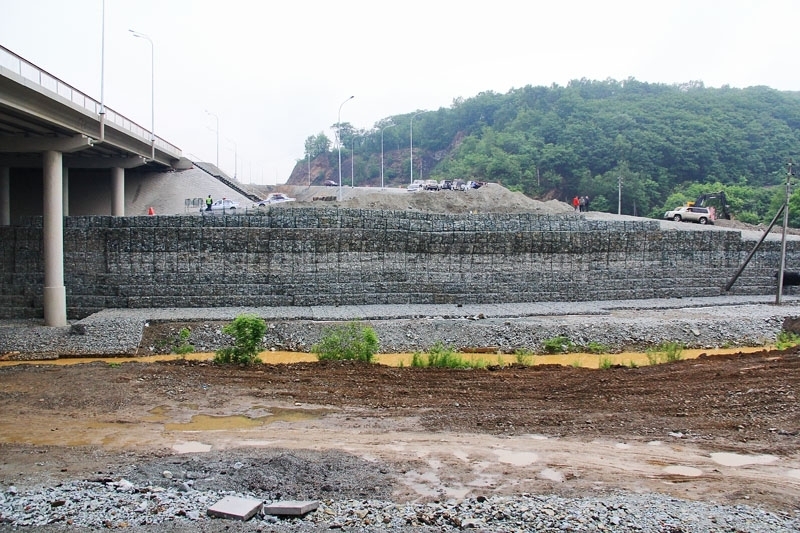

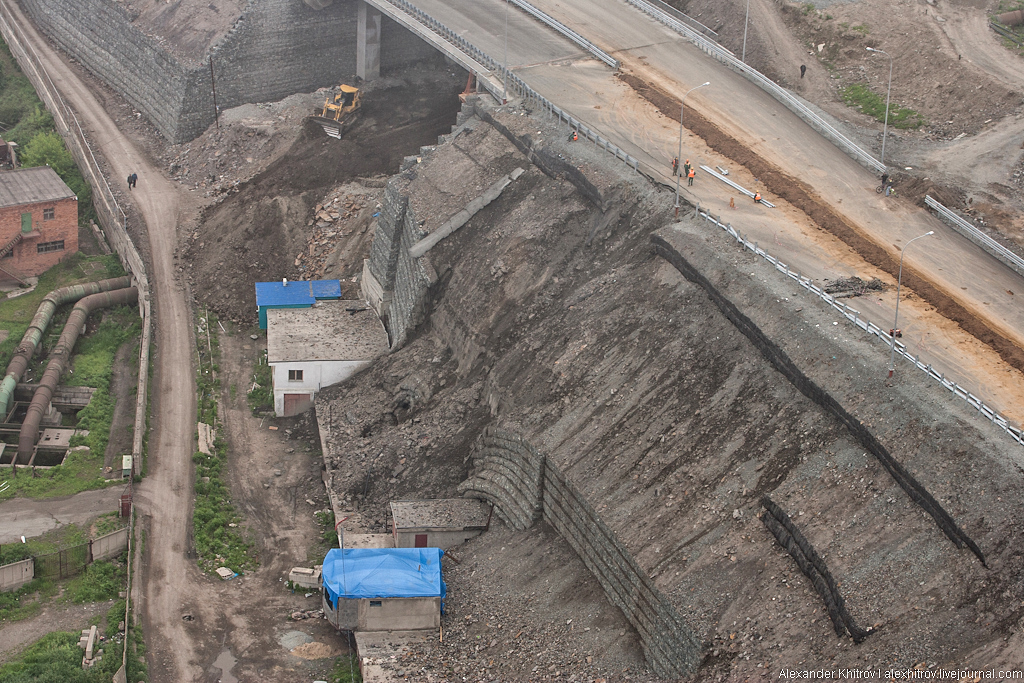

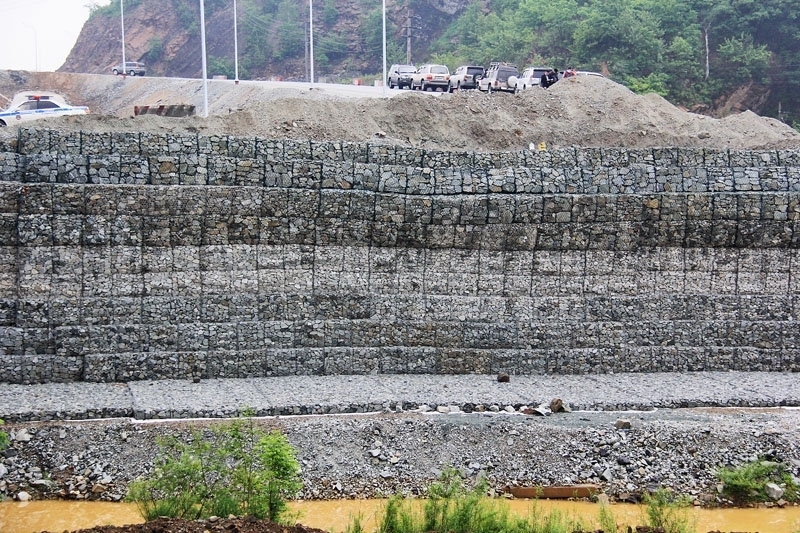

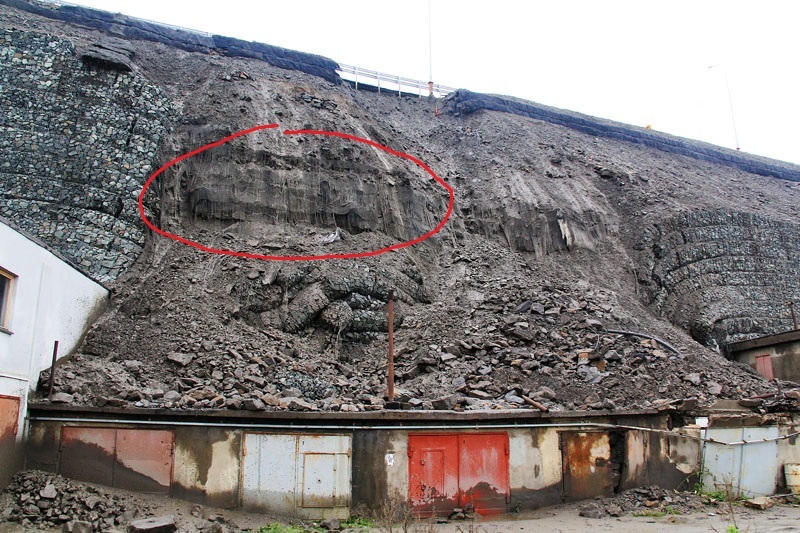

Один из самых известных случаев и эксцессов, связанных с габионами в России – это, конечно же, обрушение подпорных стенок на дороге Седанка-Патрокл во Владивостоке, спешно построенной к саммиту АТЭС в 2012-м году. Об этом много рассказывалось в интернете и на тв.

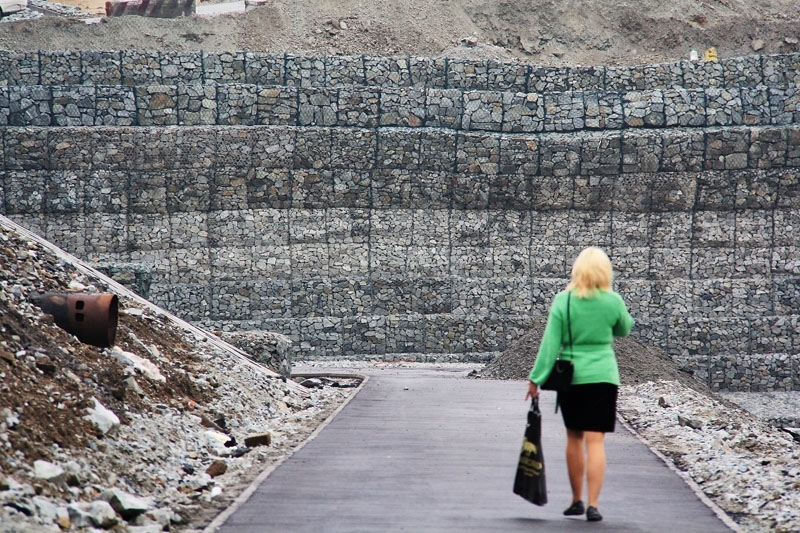

Там же, во Владивостоке, недалеко от обрушившегося участка. Люди идут на работу мимо аварийной конструкции)

Жаль, что в пост не получается добавлять больше 25 фото, так как происшествие во Владивостоке было весьма эпичным. Но если будет интересно - в следующих частях будут еще фото из Владивостока, из других регионов нашей страны, а также посмотрим на буржуев из-за границы и их фэйлы.
