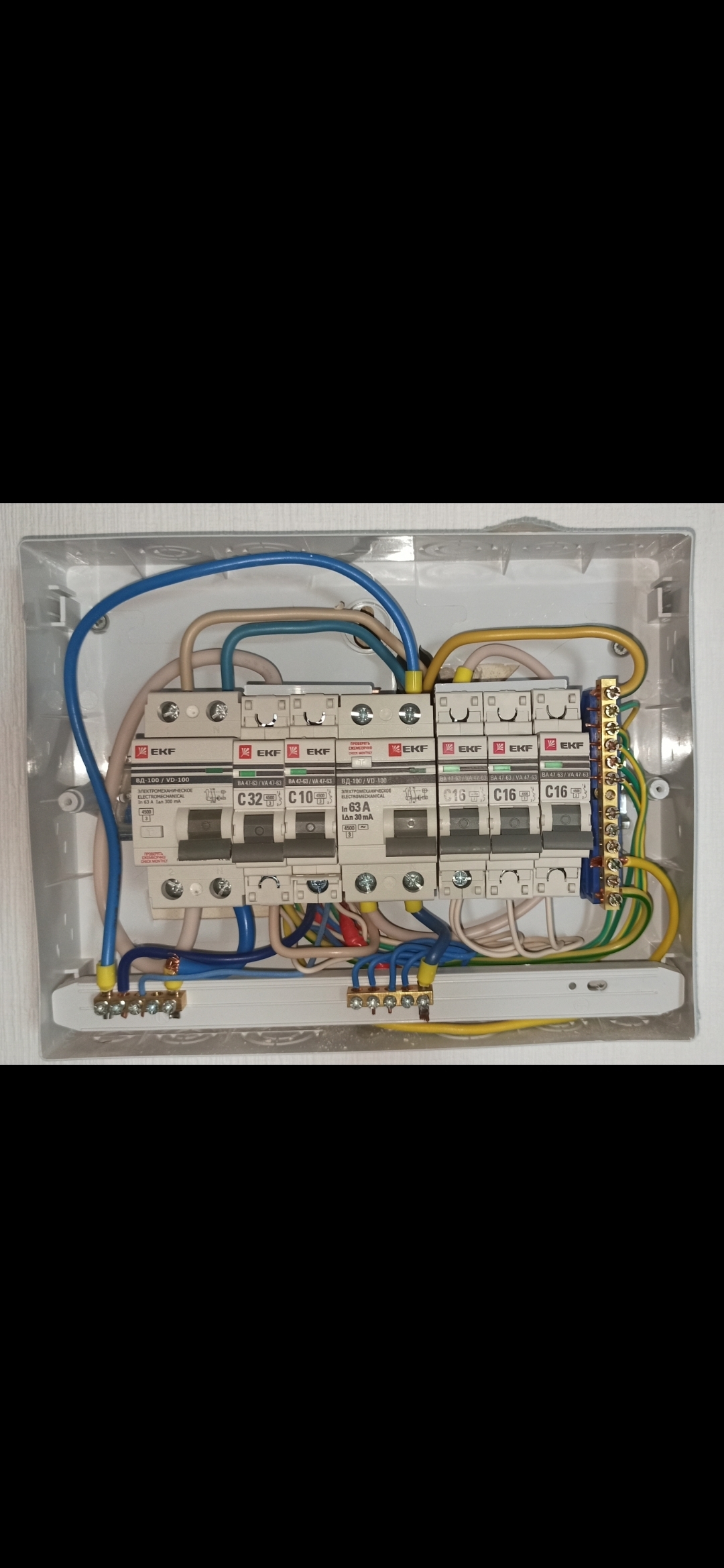

Планирую переделывать щиток в квартире. Менять автоматы и прочее..
Суть в том, что хочу поставить реле контроля напряжения. Не спрашивайте зачем. Просто хочу)
Вот такое:
Суть в том, что товар на фото на 40А
Мой вводной автомат в квартире на 63А
Пишут, что реле должно быть на ступень выше или равное вводному автомату
Так ли это?
Это означает, что мне нужно ставить реле после автомата на 63А?
Или я в конец запутался...
ну да, оно смысла вообще не имеет. Но есть...
https://rubilnik.ru/catalog/oborudovanie_dlya_kommutatsii_i_...
Судя по ценам- разница в цене- фигня в 500 рублей.
Вон в леруа аттракцион неслыханной щедрости https://ekaterinburg.leroymerlin.ru/product/rele-napryazheni...
Тогда может чем одно на 63А делать- два реле подешевле воткнуть, один на 40 на кухню, один на 16 на розетки? Чисто по цене смотреть...
на фото узо, это не 2-полюсный автомат. Если есть входной автомат до этого щитка- смотрите там номинал, скорее всего 32А.
Поэтому реле можно ставить до УЗО, УЗО заводить через него а дальше уже как пойдет. Входное УЗО на 300 мА, чтоб на каждый чих не вырубался, а всё остальное заведено через нормальное узо на 30 мА.
У УЗО характеристика не ток, а разница токов, 300 мА, 30 мА...
Чистое УЗО как автомат не работает, т.е. по этому плану вместо входного надо ставить АВДТ на 300 мА либо просто автомат + оставить узо на 300 мА, реле напряжения, а дальше да, разводить как написано- на плиту с духовкой, свет, и УЗО на 30 мА с разводкой на автоматы на розетки.
Это входной двухполюсный автомат. Его предназначение: "от греха". Вы после реле напряжения поставьте автоматы суммарно на 40а (УЗО тоже не забудьте. Или вообще дифавтомат). И должно быть всё ОК. Если я ошибаюсь, хотелось бы развёрнутое объяснение - почему.
40А - это для нагрузки АС-1 (чайник, тэн, лампа накаливания), а если брать АС-2 или АС-3 (двигатели, компрессоры, пылесосы), то считайте, что это реле на 25А в лучшем случае. Я бы поставил модульный контактор на 40А. Дело не в величине тока, а в условиях коммутации. Переходное сопротивление контактов позволяет может и больше пропускать, но если разорвать цепь со включённой стриралкой, то контакты могут запросто сгореть от дуги из-за индуктивного характера нагрузки. Так что лучше поставить модульный контактор, он для этого лучше подходит. А катушку контактора будет включать/выключать реле.
Помимо более мощной контактной группы, контактор скоммутирует сразу два провода и при разрыве цепи дуга будет меньше, так как нагрузка окажется полностью отрезанной от источника (сети), а реле разрывает только один провод.
Вы не путаете УЗО с обычным автоматом? Если что, то на фото у вас на вводе не автомат, а УЗО. Автомат, видимо, в этажном щите стоит. Думаю что на 50А (могу ошибаться). Номинальный ток реле напряжения должен быть не меньше, чем номинал автомата, стоящего перед ним.
