Дело было вечером, делать было нечего)
Или как использовать ЧПУ фрезер Hardinge GX1000 в качестве гравировального станка)
Собственно, результат
Что то на заводе сидим второй день без заказов, скучно... Дай, думаю, сделаю что нибудь этакое) Давно хотелось попробовать гравернуть что нибудь этакое.. Приступаем к поиску рисунка... Ага, вот это пойдет!

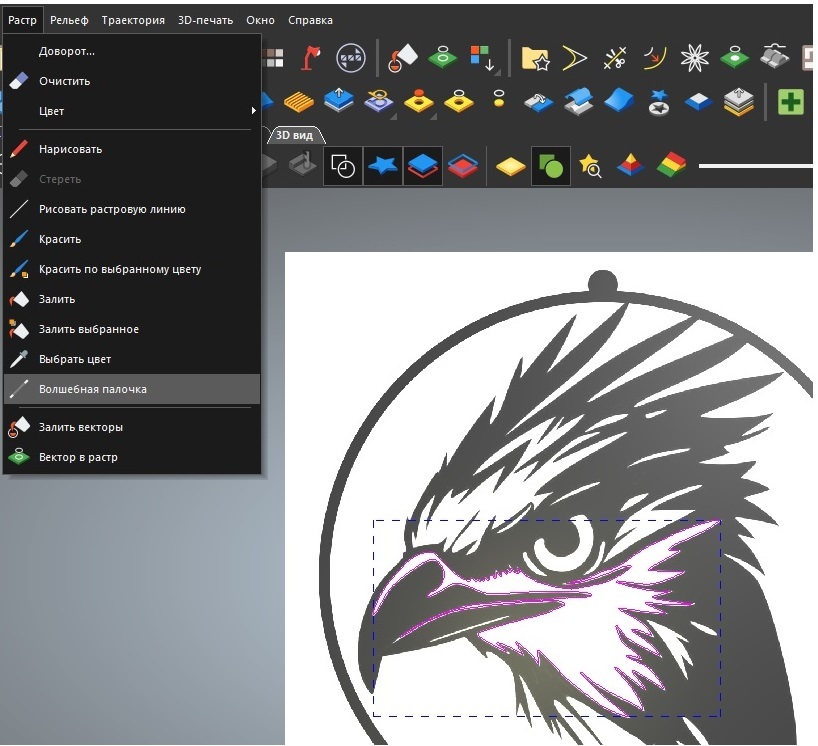

Так... Но просто гравировать будет наверное скучновато, да и заливку если гравировать - будет не очень красиво... Ага, придумал! Часть мы лазером вырежем а часть гравернем, будет интересно) Но придется гравировать контурно, без "заливки", потому что смотреться сплошной выгравированный полигон будет не очень, все просто сольется. Плюс нужно слегка упростить контуры, иначе из за толщины штихмаса они сольются. На том и порешим) Итак, нам нужно сделать DXF из jpq. Загоняем рисунок в прогу и выделяем области с пробелами, чтобы выцепить траектории движения гравировального штихмаса и лазерной резки. Сначала вставим наш растр, и воспользовавшись иснтрументом "волшебная палочка" выделим нужные нам области:
Волшебная палочка
Затем выделяем все получившиеся области и воспользуемся инструментом "экспорт траектории"
Экспортируем

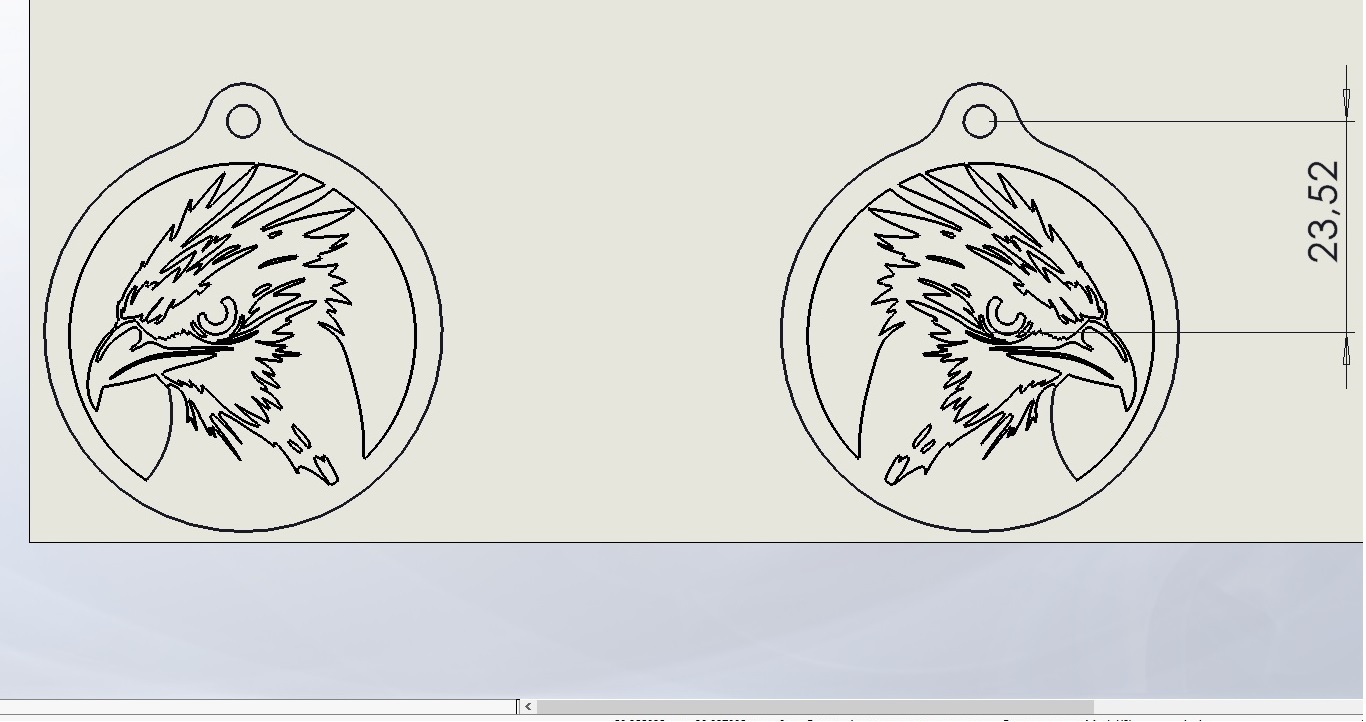

Так, необходимый нам DXF мы получили... теперь надо отмасштабировать его, определить размеры получившейся детали, точку центра и расстояние для ушка, чтобы гравернуть на обоих сторонах получившегося медальона). Используем любое ПО для черчения
Полный профиль и обе стороны

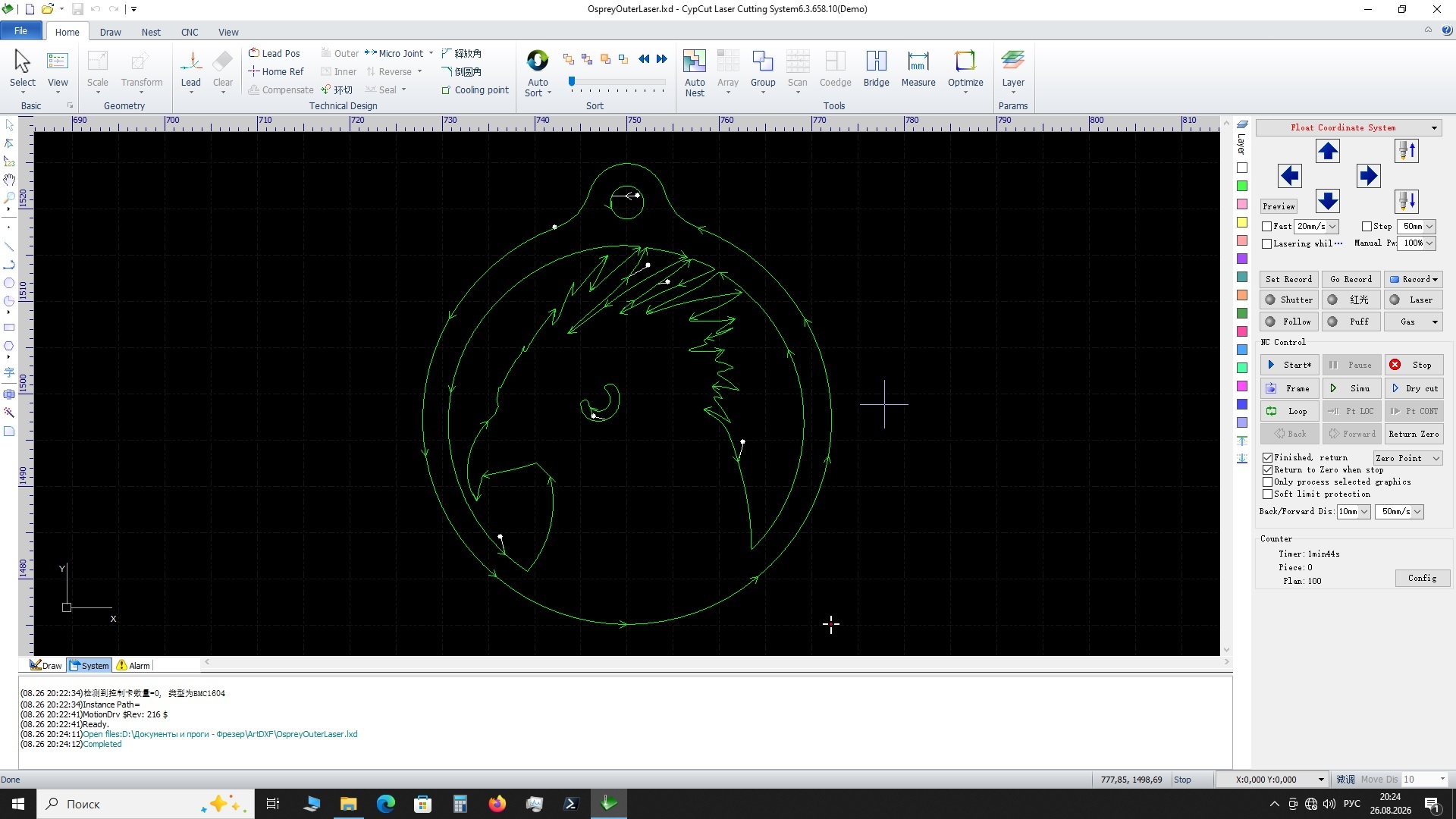

Так.. С размерами определились, траектории определили, теперь надо траекторию для лазера) Выглядеть она будет как то так.
Траектории для лазера

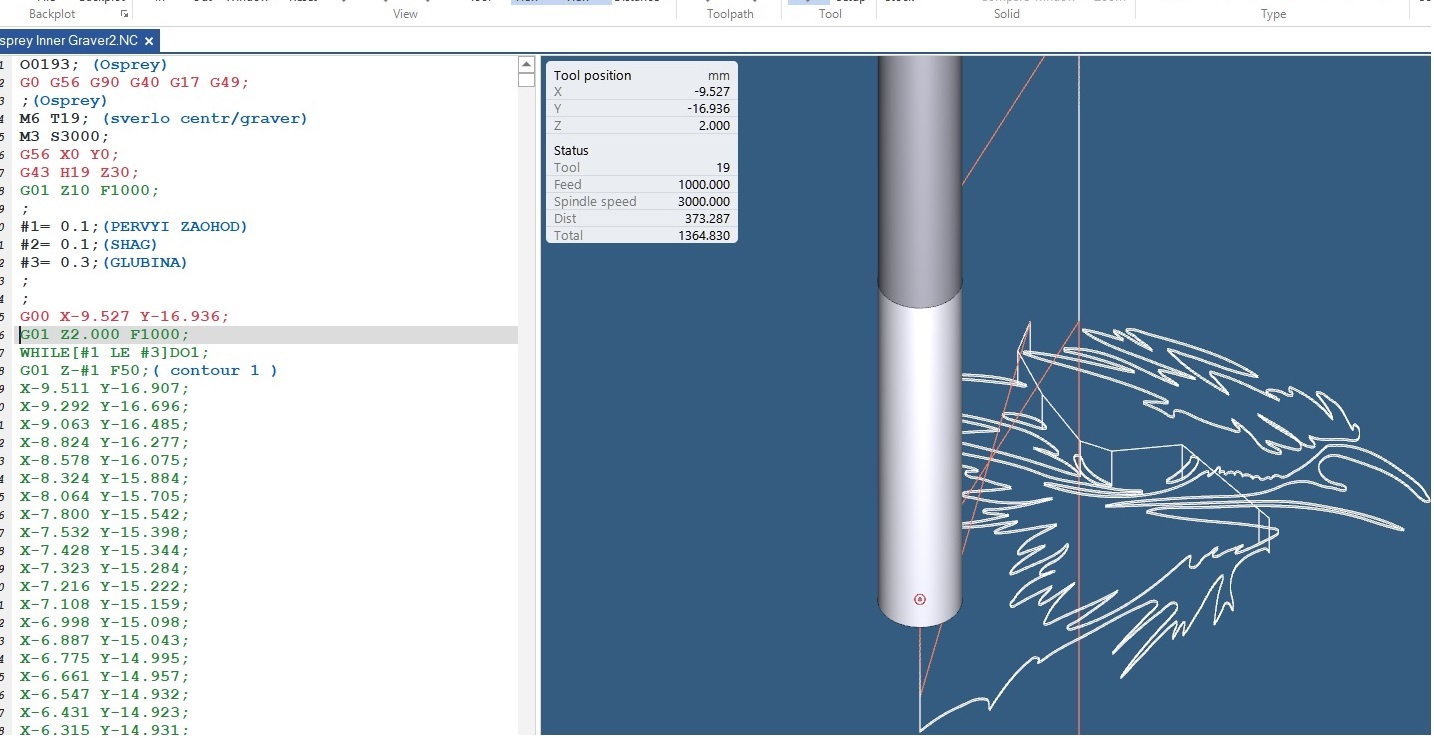

Перемычки ставить не стал, чтобы потом их не спиливать в поту надфилем) Ну а дальше долго, нудно и внимательно переводим наши траектории в координаты движения нашего штихмаса. Я не стал париться и вбивать его в пул инструментов, вместо него поставил в ПО сверлышко на 4. Зато это для понимания масштабов траектории очень наглядно)
Профили обрабатываем в цикле трижды с шагом по 0.1мм, чтобы штихмас не уводило. Так будет аккуратнее и чище
Итак, прога написана, наступает самый веселый момент: установ детали и ее позиционирование. Чтобы зажать вырезаную лазером заготовку используем патрон от токарного станка, прижав его к столу. Отцентровавшись по кольцу от подшипника, зажатого в патрон, устанавливаем нашу заготовку
Центр взят)
Теперь нужно выставить заготовку по высоте, иначе наша гравировка будет разной толщины и контурности. Для этого используем часовой индикатор и проверим перепады высот по внешнему кольцу заготовки.
Проверку прошли, вроде все ровно)
Ну, теперь несколько финальных штрихов) Берем высоту с помощью электронного щупа.
Определили точку ноля по оси Z)
Остается только проверить отрисовку и программу на ошибки на стойке - и тава банга, как гриццо))
На процесс гравировки у меня ушло около сорока минут на одну сторону. Не хотелось спешить, плюс режим подобрал так чтобы штихмас поменьше в сторону уводило, либо не уводило совсем. В итоге:
Первая сторона готова
Как я симметрично гравировал обе стороны?) А очень просто - у меня ушко есть, размер от центра есть, остается только спозиционировать заготовку другой стороной)
Вот такая вот развлекуха)
