Что за разъём?
Верю в силу Пикабу!

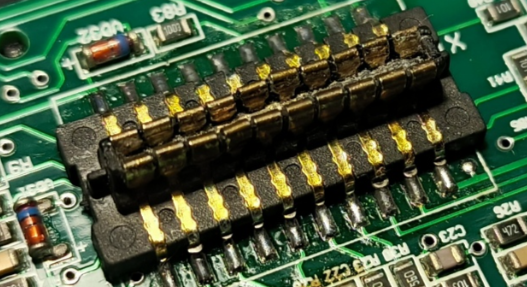

Не могу определить, что это за разъём.
20-pin шаг 2 мм, папа. Находится в БК Multitronics RC-700, RI-500. Требуется замена.
P.S. В саппорт написал, но ответа пока нет. Может тут, кто-нибудь опознает быстрее.
Если при прижиме работает - то скорее всего трещина. Ну и контакты ответной части иголкой напрячь/выгнуть немного, вдруг хреново прижимается уже. Чудес не бывает.
раскрыть ветку (1)
В мелкоскоп бы посмотреть на места пайки. Бывает нога отламывается от припаянной части. Без хорошего увеличения глазом не увидеть.
раскрыть ветку (1)
Спасибо за наводку, маловероятно, но в будни на работе гляну. Там есть чем покрупнее посмотреть. Пока после очередной чистки коннект прошёл сразу. Но надолго ли.
показать ответы
Только рукожопить. Подобное было в моде лет 20 назад, сейчас никому не интересно это производить и продавать. Или выпаивать с хлама. А что не так-то? Выглядит не убитым.
раскрыть ветку (1)
Плохой контакт с ответной частью. Причём даже мультиметр при прозвонке не сразу пищит и хрипит если звонить контактную часть разъёма и дорожку на плате. Чищу конечно, но уже и это не сильно помогает. Коннект происходит если панель прям вдавить, но отпустишь и дисконнект.
показать ответы

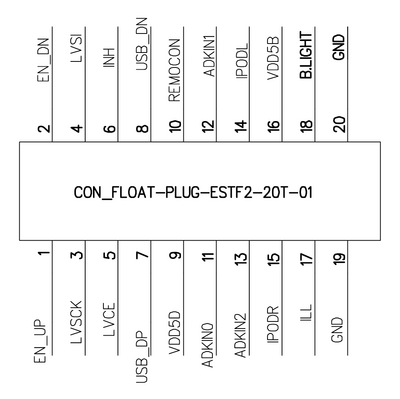

Посмотрел в панельках автомагнитол, есть такие же но на 22 контакта, по 11 с каждой стороны в автомагнитолах HYUNDAI H-CDM8021, H-CDM8027 и китайской левой поделке-подделке PIONEER PM-277. Кажется в HYUNDAI есть, там разьёмы прямые и с похожей шириной контакта, есть и на 18 контактов и на 20.
Вот нашёл, 20 контактов, Challenger CH-2025 (шасси KSC-102T), она же HYUNDAI H-CDM8044, но расстояние между крайними контактами 19 мм, шаг примерно 1.9 мм.
раскрыть ветку (1)
Да тут скорее всего те же 1.9 мм, 0.1 мм сложно поймать при условии подраздолбанности ножек.
Полазь у этого товарища - https://aliexpress.ru/store/1100150023?page=1 , там что-то было подобное. Или вот на это посмотри- https://www.chipdip.ru/product/axf6g2012a-20-position-connec... -оно ?
раскрыть ветку (1)
Да, это я тоже нагуглил. Разъём очень похож, только 18 pin. Но в даташитах ничего конкретного не нашел
Вот ответ chatGPT:
По фото видно, что это платный разъём типа board-to-board (mezzanine / stacking connector), а не классический IDC или pin header.
Что можно определить визуально
Форм-фактор: двухрядный слот с пружинными контактами
Тип: гнездовой (female), низкопрофильный
Назначение: соединение второй платы (дочерней) параллельно основной
Монтаж: SMD (поверхностный монтаж)
Контакты: примерно 2 × 10…14 (20–28 пинов) — нужно уточнение по масштабу
Ключевые параметры (оценка)
Шаг контактов (pitch):
вероятнее всего 1.27 мм или 2.0 мм
(по плотности дорожек больше похоже на 1.27 мм)
Тип контакта:
пружинный, позолоченный (gold-plated)
Высота стэка (stack height):
обычно 4–10 мм (зависит от пары разъёмов)
Номинальный ток:
~0.5–1 А на контакт (типично для таких разъёмов)
Рабочее напряжение:
до ~50–100 В (зависит от серии)
На что это похоже (категория)
Такие разъёмы выпускают:
Samtec (серии QSH/QTH)
Hirose (серии FX, DF)
TE Connectivity (MicroMatch / Mezzanine)
Molex (Board-to-board серии)
Как точно идентифицировать
Чтобы определить модель на 100%:
Измерь шаг между контактами (штангенциркулем)
Посчитай точное число пинов
Измерь:
длину разъёма
высоту
Посмотри маркировку на плате (часто рядом пишут Jxxx)
Вывод
Это не кабельный разъём, а высокоплотный межплатный коннектор (mezzanine) с шагом около 1.27 мм, рассчитанный на компактное соединение двух PCB.
раскрыть ветку (1)
Спасиб, конечно, но одну половину инфы я и сам сообразил, а вторую можно смело выкинуть, поскольку она не соответствует реалиям.
показать ответы
На Пионеровский разъем похож , с магнитолы.

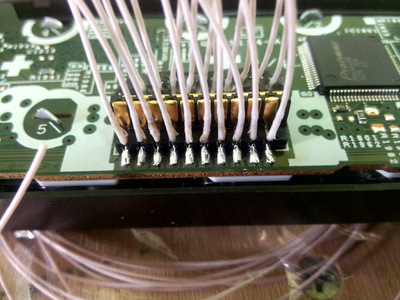

Ну, вот путь самурая: МГТФ-сан, и полное сеппуку.
раскрыть ветку (1)
Да похож по функционалу, только у пионеровского пины в шахматном порядке располагаются. А эти морды БК ооочень похожи на морды магнитол. Но как-то припаивать к ответной части не хотелось бы.
показать ответы
