Автоматические шторы DIY⁠⁠

В моей, еще советской школе был единственный кабинет, где шторы закрывались - открывались щелчком переключателя, расположенного на столе учителя. В то время для меня это было наравне с восьмым чудом света. Став постарше можно было сделать электропривод, но идти к окну и нажимать кнопку, или тянуть провода (я далек от радио и пр. пультов) – не то.

Но с появлением умных устройств, и став обладателем Яндекс-мини решил сие диво воплотить.

Конечный результат:

Цены на готовый продукт считаю завышенными. Моя самоделка обошлась мне примерно в 2000 + рублей (цены на июль 2020), а именно:

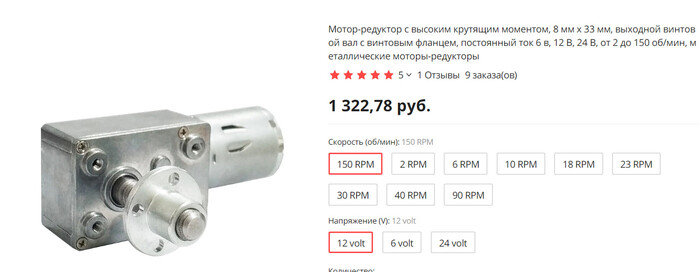

1. Двигатель 12 V с редуктором (1033 ₱, сегодня дороже):

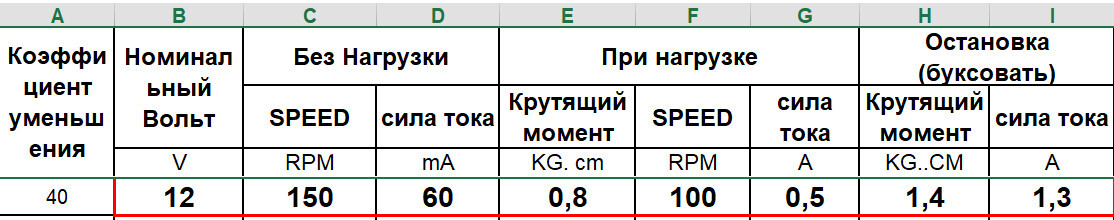

Параметры моего моторчика:

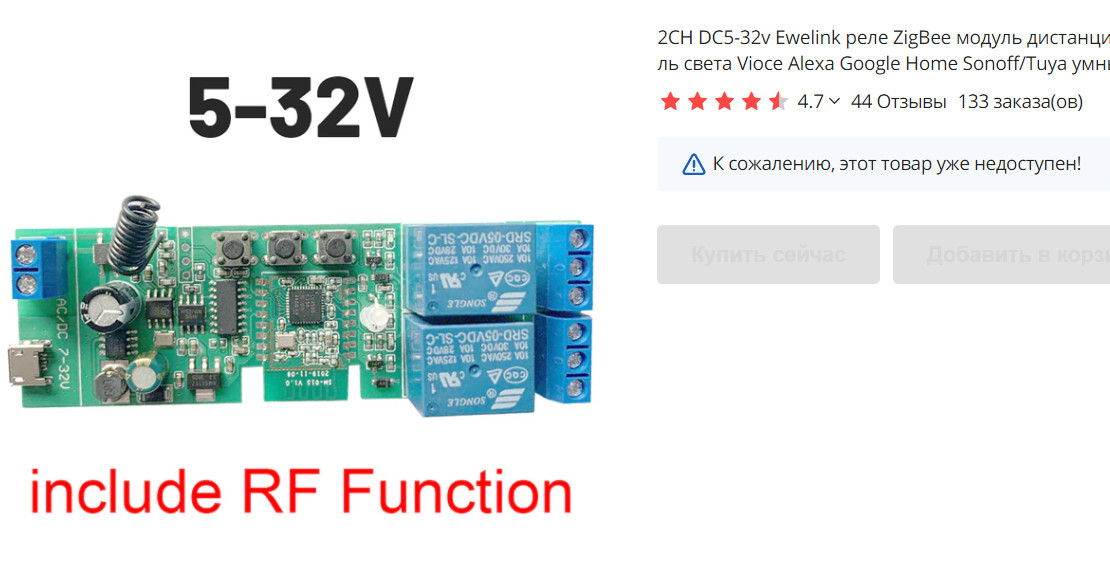

2. Реле 2 канала DC5-32v Ewelink (zigbee) (1012 ₱):

Питание подается либо отдельно (mUSB-5V), либо то, что пойдет на двигатель – 12V. В моем случае – 12V. RF-функцию не использую (пожадничал).

Остальные компоненты из того, что имелось:

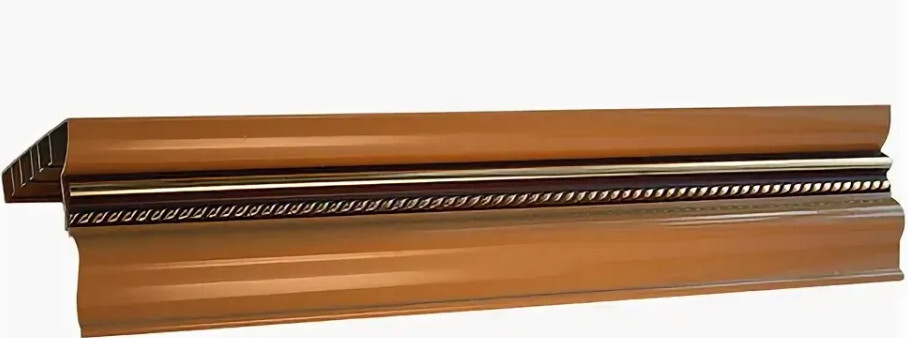

1. Карниз (СССР);

2. Пластмассовый корпус;

3. Блок питания от старого радиотелефона 12 V;

4. Крепление, провода, натяжная пружина и шнур.

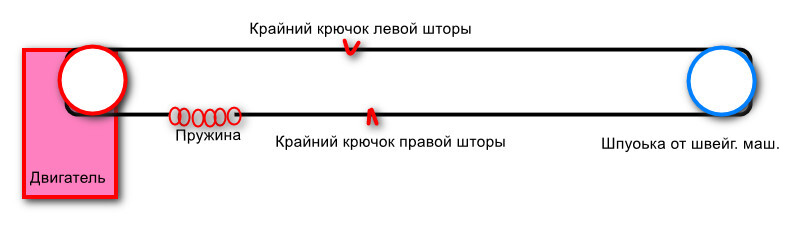

Схема:

Для монтажа и проверки у меня был «стенд» - натянутый от стены к стене (через блок) тросик, ранее использовался для видеомонтажа (зеленый фон). Без него ничего бы не получилось, тем более я временно на костылях. К тросику подвесил снятый карниз:

Моторчик и реле в сборе:

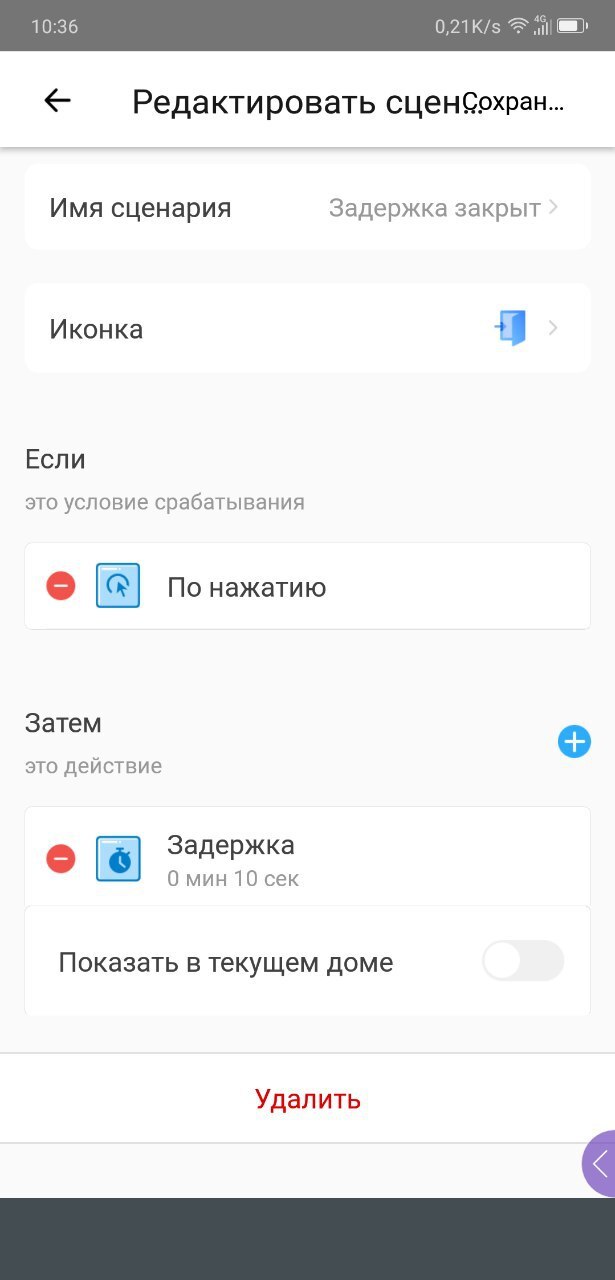

Сейчас в настройках сценария Ewelink стоит задержка отключения питания – 10 сек. Т.е. после команды: «Алиса – открой/закрой шторы», питание на двигатель подается в течении 10 секунд – подбирается опытным путем

Дальнейшие объяснения думаю ни к чему. Кратко изложу выводы.

Если решусь делать это в другой комнате, буду брать редуктор не 150 б/мин, а 100-120. Тяжелые шторы моя самоделка врядли потянет.

Долго возился со шкивами, надо было заказать сразу. Ведущим сделал родной резьбовой фланец с шайбой, ведомый – шпулька на валу. Тросик из толстой капроновой нити.

Ссылок на Алине не даю, ищется по наименованию.
