Ардуиноводов помощи пост.⁠⁠

Ну, роликов в сети достаточно и про спиральные, и про микроволновые, и про галогенные.

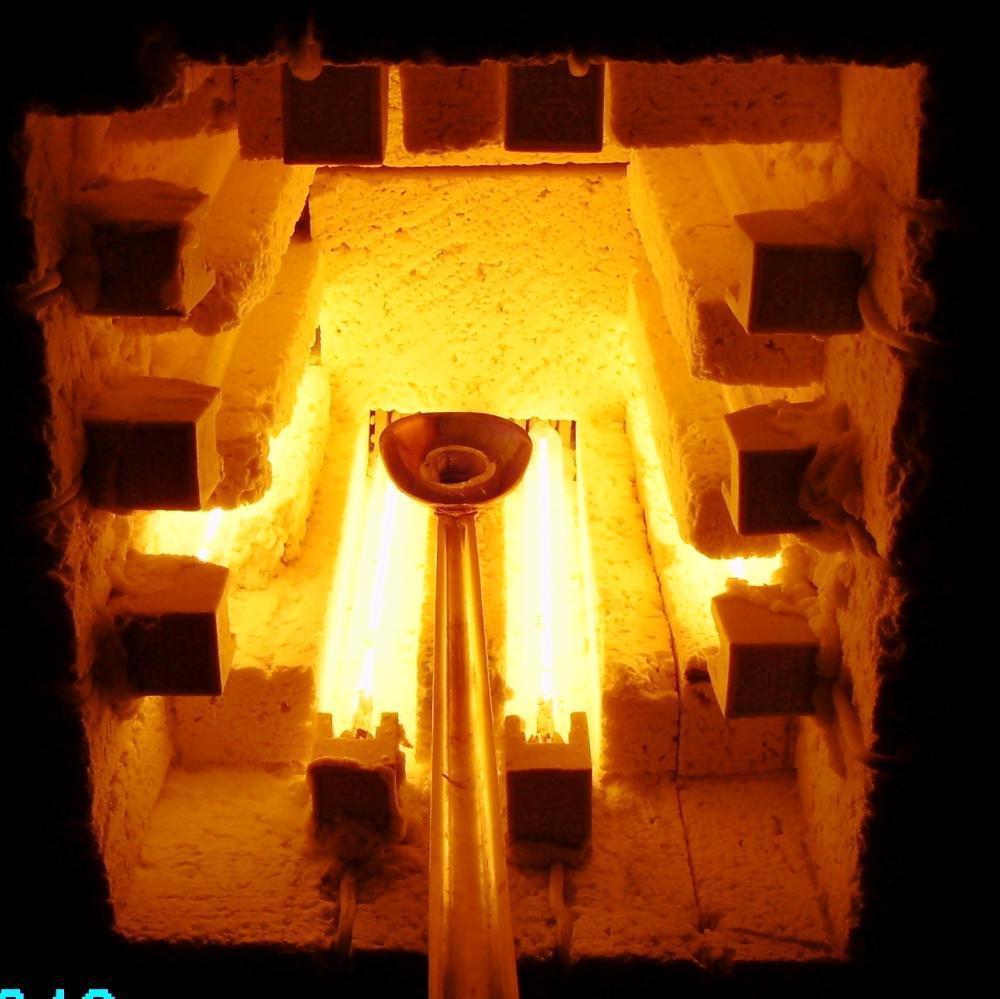

Конструкция простая - огнеупорная теплоизоляция (термоизол), из него сделана рабочая камера. Внутри рабочей камеры выбраны пазы под лампы, на глубину цоколя. Ламп 8 штук, включены на половину мощности. Итого на 4 литра внутреннего объема у меня 2кВт мощности. Дополнительно рабочая камера теплоизолирована муллитокремнеземной ватой. Как еще подробнее описать? На фото работают 4 лампы. В центре кадра - тигель с трубой. В следующей печке откажусь от термоизола, возьму кембрийскую глину или каолин. Откажусь от ламп на полу, оставлю только по бокам. Остальное все то же самое.

Ок, обязательно!

Гугли "Лампа галогенная ECON HL R7s J117 500 Вт"

Я беру в сети магазинов 220вольт.

Они из кварцевого стекла, держат по паспорту 2300С, рабочий ресурс 500 часов, что за глаза и за уши. У меня лампы включены последовательно, следовательно работают на половине мощности. Второй год полет нормальный, сгорела всего одна лампа, и то по вине производителя (цоколь был сделан с косяком). Цена лампы 51 рубль 00 копеек, в наличии есть всегда.

Огромное спасибо, очень доступно все написано. Я пока не полностью разбираюсь в ПИД-библиотеке ардуино и в скриптах для ардуино вообще, но думаю, что все получится. Пошел покупать мертель и лампы. Процесс постройки и результат в виде длиннопоста интересен будет кому-нибудь?

Я понимаю, что есть готовые контроллеры, но связка Ардуино+термопара+модуль термопар+реле на 10А мне обошлась в 1000р, а не в 4000р.

ОВЕНовские контроллеры, умеющие ступени стоят уже 7000р, хотя на той же Ардуине это все делается скриптом. И да, у меня нет лишних 5-6 тысяч, зато уже есть работающая Ардуина.

ОВЕН не избыточен. У меня печь решает сразу как минимум 4 задачи. Мне остро необходим ступенчатый нагрев автоматический, Вы не представляете что это - 8 будильников в мобильном на разное время и подрываться менять уставку по каждому будильнику. Итого день времени уходит. С автоматикой я бы поставил и забыл, занимался своими делами, пока оно там греет, прокаливает...

А! Все, разобрался.

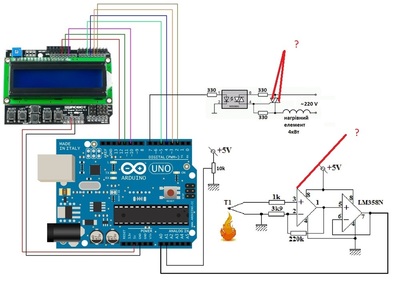

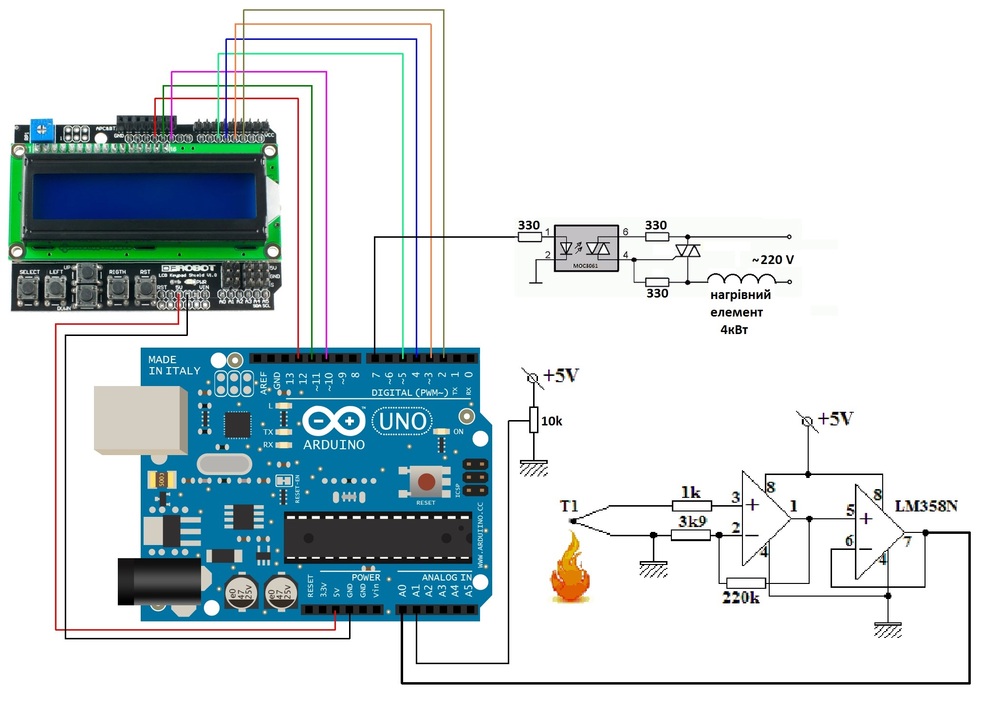

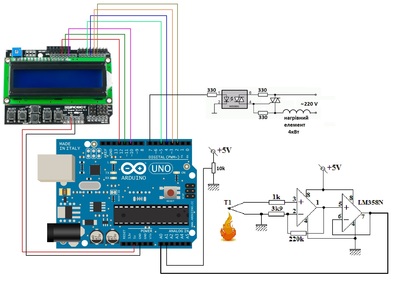

На верхнем элемента два диода после симистора, вот и спросил.

Нижний - второй LM385N?

На данный момент не грел выше 1170.

Надеюсь, что сам разберусь, не придется никого напрягать такими просьбами. Максимум спрошу совета, если будут затыки.

1) Плавлю до 100 грамм цветных металлов. Включая серебро. Сам мешаю сплавы.

2) Закалка, отпуск, цементирование, нормализация быстрорежущих сталей.

3) Обжиг гипсовых опок под литье.

4) Работа с холодными и горячими ювелирными эмалями.

Спасибо, но:

1) Мне нужна горизонтальная загрузка.

2) Мне нужна температура до 1200.

3) Мне нужен ступенчатый нагрев.

Фехраль хорошо, но у меня прекрасно работают лампы. С открытой дверцей на полной мощности от включения до расплавки 50гр алюминия проходит от силы 2,5 минуты.

Корпус делал из каолина, обжигал сначала в обычной духовке, потом самими лампами. Под новую печь буду делать новый корпус с учетом грабель, по которым уже набегался кругами, пока делал предыдущую печь.

Спасибо, но мне как-то не до симпатичности :) Ибо стоит все это в гараже, среди разного металлолома разной степени ржавости :)

У меня аэрогриль на галогенке. Лампа вся в жиру, копоти, при нагреве это все осыпается и лампа чистая.  Работает только у меня больше года, до этого не знаю сколько работал.

За ссылки спасибо, меню буду делать свое с вероятностью 99%

Мне не нужны символы, значки,  у меня только текстовая информация.

Спасибо, контроллер заказал.

Вместо  MAX6675 есть что-то получше? Вообще его используют, на точность, вроде бы, никто не жаловался.

Твердотельное реле мне не нужно.

"10ампер многовто, нужен радиатор" - радиатор уже есть, уже стоит на симисторе.

"управлять мощьностью линейно" - там можно и не сильно линейно, мне 2-3 градуса разброс вообще не критичен.

"птическая развязка и детектор нуля(тоже с оптической развязкой)" - зачем? Можно подробнее?

"дешевле купить готовое" - не дешевле.

"нужно учиться прогать, узнать что такое пид регулятор, научиться паять и делать платы(симистр и оптопару не на проводах же цеплять?), научиться загуглить как подключить семистр с опторазвязкой, как подключать кнопки и LCD, как диммировать."

Из этого всего лично мне нужно будет осилить "прогать", немного работать с ардуино умею.

Ок, надеюсь, что к концу месяца закончу с переделкой вакуумно-компрессорной установки с встроенным вибростоликом, напишу длиннопост и займусь уже печью.

Есть, но от семи тысяч рублей и не под управление током, а по включению-выключению реле. То есть под спирали, а не под лампы.
