Всем привет! Возвращаюсь с новым постом о реальном проекте. В феврале этого года нам поступила заявка на автоматизацию кинотеатра в частном доме, проект еще в реализации, но хочу поделиться промежуточными результатами :)
Любое обращение начинается с изучения дизайн-проекта (если он есть), этот случай не исключение.
Получив документацию от наших партнеров, дизайн-студии dekaart, мы видим красивые картиночки визуализации:
Зона бара и кальяна
Зона кинотеатра
А так же схему осветительных приборов, электрики
Схема осветительных приборов и их привязки к выключателям
Так же был получен перечень оборудования для автоматизации, а именно: 1) Проектор JVC NZ30BG 2) Ресивер Denon AVR-X2800H 3) Приточно-вытяжная вентиляция VHR BlackVent 500 4) Кондиционер Royal Clima RCI-RSN75HN 5) DMX приборы для режима "Дискотека" 6) Трековые системы Arlight 7) Ооочень много одноцветной светодиодной ленты (65 метров) 8) RGB светодиодная лента для полок в барной зоне 9) Роллеты на окна с приводами 10) Android TV Homatics Box R 4K Plus (Был предложен заказчику нами)
Из требований заказчика: 1) Управление всем освещением, как со смартфона, так и с выключателей 2) Аналогичное управление с планшета 3) Несколько сценариев поведения, таких как "Кино", "Дискотека", "Кальян" и тд 4) Автоматическое управление вент-установкой 5) Автоматическое управление кондиционером 6) Управление всем мультимедиа оборудованием 7) Голосовое управление с "Алисы" 8) Управление в одном треке разными источниками освещения
Прежде чем приступать к проектированию, провели аудит уже закупленного заказчиком оборудования. Нашли несоответсвие ТЗ (конкретно пункт 8) и купленной системы освещения. У заказчика в шинопроводе размещаются два источника освещения, такие как:
Так называемые SPOT
И встраиваемые "заподлицо" в шинопровод линейные светильники
Управление ими раздельно не было предусмотрено, так как были закуплены модели, не поддерживающие протокол DALI (Если кратко, то это когда у светильников есть свой адрес и они могут управляться по отдельности). О чем было сообщено заказчику и оборудование было заменено.
Далее мы приступили к проектированию кабельного журнала и размещению на схеме точек, куда должны прийти кабели.
Одна из разверток, с указанием точки под сплитсистему и одну из розеток
Часть кабельного журнала
Параллельно с монтажом электрики мы работали над схемой коммутации щита с автоматикой, для управления всем оборудованием.
Визуализация наполнения щита
Один из листов с коммутацией
Блоки питания так же были приобретены заказчиком заранее, за счет чего, пришлось увеличить щит практически в 2 раза, чтобы их нормально разместить. Обычно мы используем DIN реечные БП за счет чего существенно выгрываем в габаритах. Жду шутки про щит для однушки :)
Такое большое количество автоматов обусловлено удобством использования и небольшой разницы в цене. Если из строя выйдет один из блоков питания, его можно будет временно отключить, не лишаясь остального освещения.

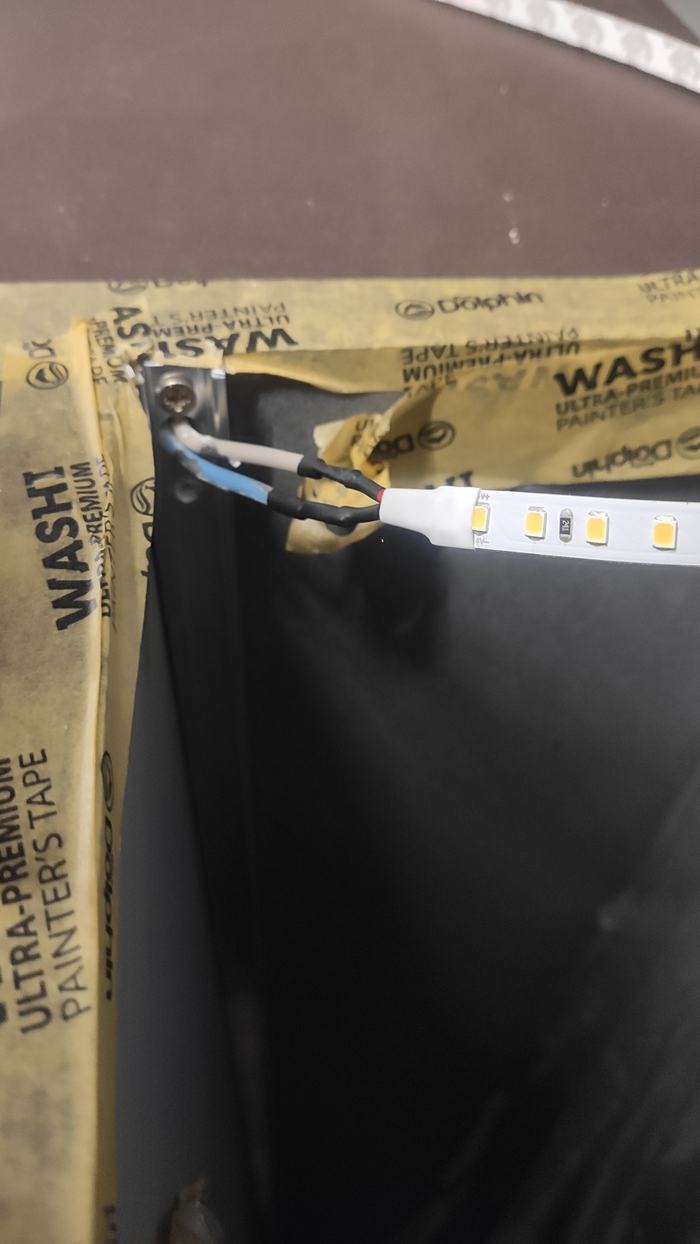

Одна из фотографий в процессе электромонтажа
Скоммутированный щит, вид спереди
Скоммутированный щит, вид сзади
Паралельно со сборкой щита, разрабатывался дизайн приложения, как для смартфона, так и для планшета.
1/7
Несколько страниц приложения на смартфон
1/2
Пара страниц интерфейса планшета
Частично сверстанный интерфейс на смартфоне, еще без логики и подключения оборудования.

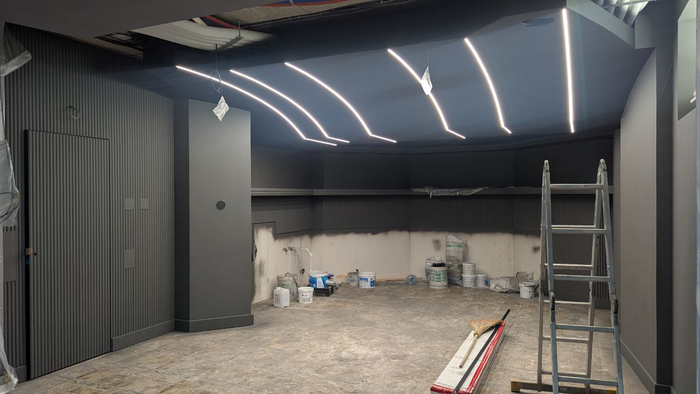

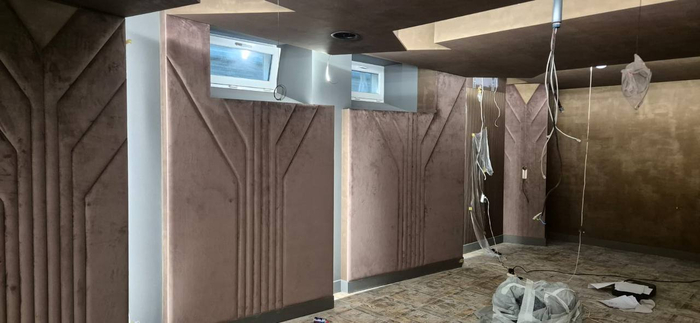

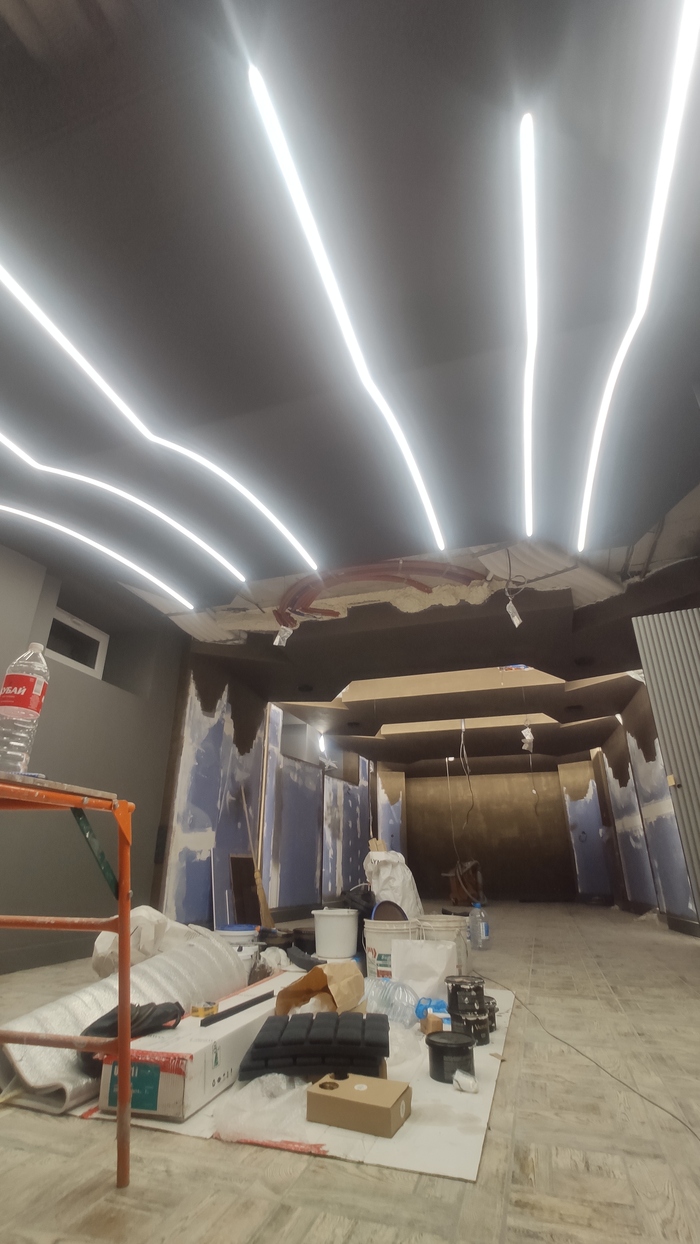

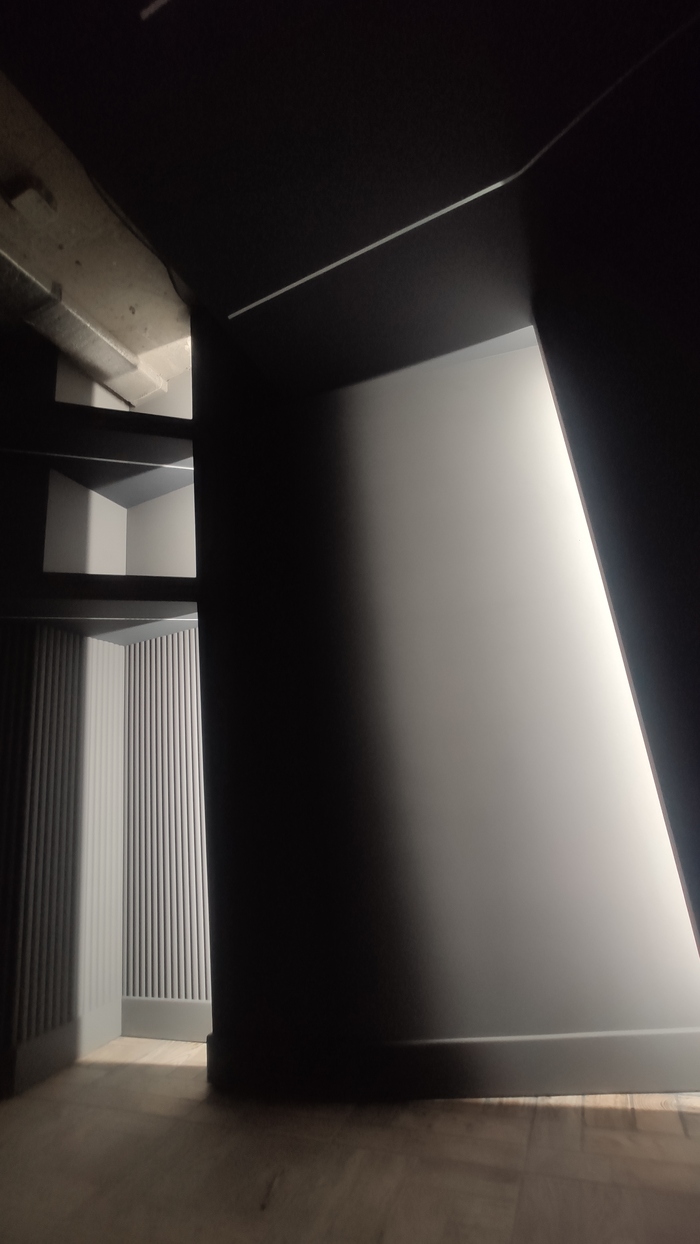

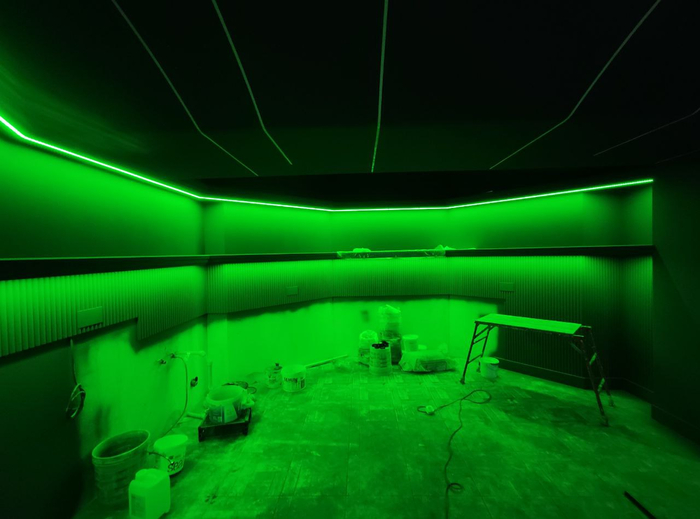

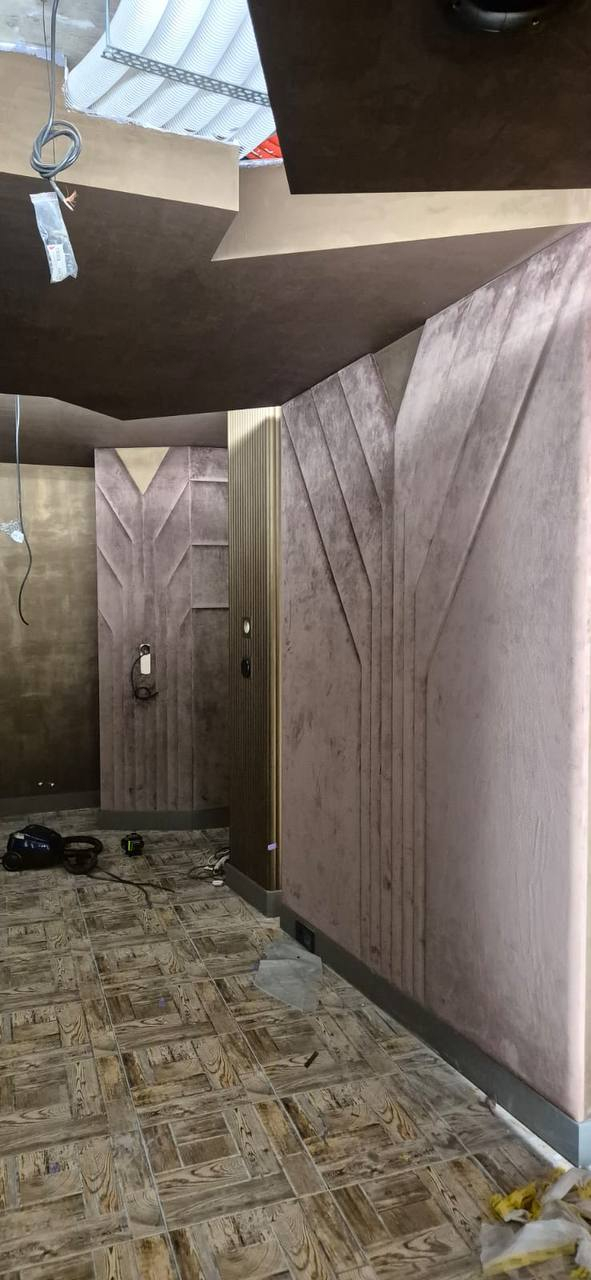

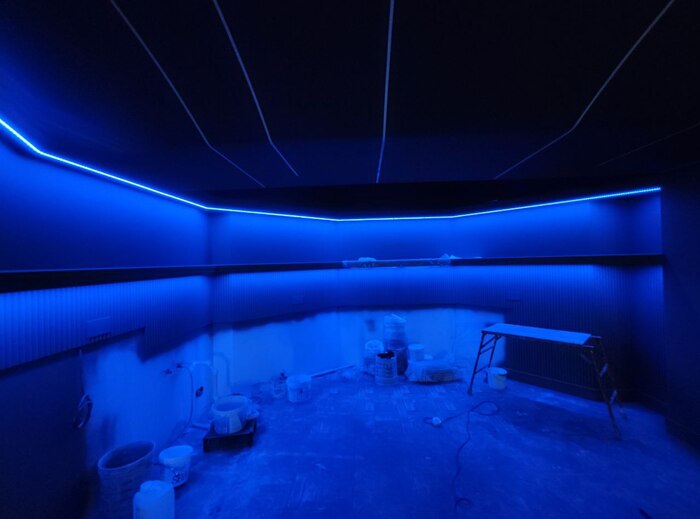

Промежуточный этап отделки
По итогу, что получит заказчик?
- Полный контроль над системой - Климат контроль, на основании сплит-системы и группы датчиков температуры - Автоматическое управление вентиляцией при помощи датчиков кислорода и VOC (например при курении кальяна, либо при определенной концентрации CO2) - Приветственное включение света при входе в помещение, яркость зависит от времени суток - Управление всей системой при помощи заранее прописанных и редактируемых сценариев,в том числе и управление контентом - Управление всеми устройствами с помощью голосового помощника "Алиса" - Управление всеми источниками освещения, в том числе и автоматизированное, благодаря датчику движения и сценариям - Управление роллетами с приводами - Все источники освещения являются диммируемыми - Абсолютно автономная система, работающая без доступа к интернету (за исключением Алисы) Наша система строится на полностью проводном решении от компании IRIDI, в т.ч и управление всей мультимедиа, климатом, вентиляцией, что почти полностью исключает сбои в работе.
На данном этапе еще не окончена отделка помещения, в скором времени будет смонтирован щит автоматики, а так же программируется логика работы внутри приложения. Если вам было интересно, подписывайтесь, в дальнейшем выложу окончательный результат по проекту, с демонстрацией всех функций.
Супер подробно не стал описывать все этапы, функции, так как в таком случае и 5 постов не хватит :)
Работаем в г.Ростов-на-дону и в области
Если у вас есть запрос на подобную систему, либо полную автоматизацию своего жилья, пишите в ТГ - @Ranger236, обсудим
Так же задавайте вопросы в комментариях, делитесь мнением о проекте, буду рад ответить.
P.S Да, такая система стоит денег. Да, можно сделать на HomeAssistant. Но заказчику нужно готовое решение под ключ, с дальнейшей поддержкой, в виде добавления например караоке, расширения системы на планирующийся рядом дом. А так же независимость от обновлений, модулей, которые могут перестать выпускать, глушилок которые работают у нас в городе на 150%.
